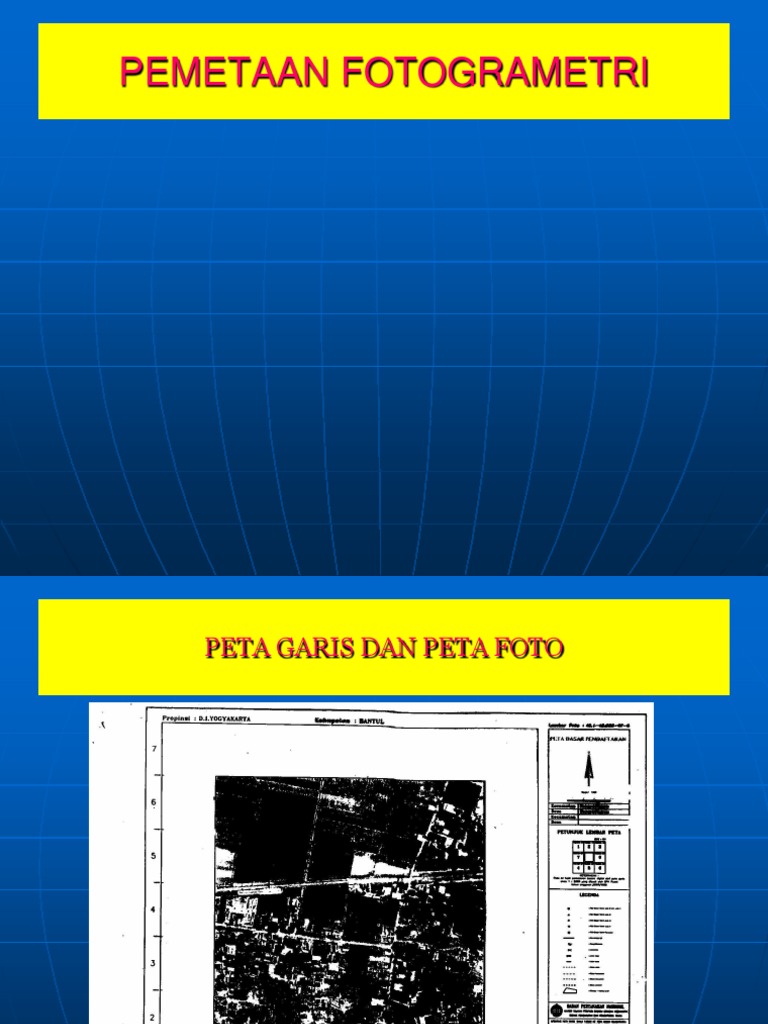

PEMETAAN FOTOGRAMETRI

PETA GARIS DAN PETA FOTO

PETA GARIS DAN PETA FOTO
 PETA GARIS DAN PETA FOTO

Dlm praktek kedua produk ini banyak digunakan

dan masing2 punya kelebihan dan kekurangan.
Persamaan:
1. Peta slalu mencantumkan skala
2. Memiliki identitas, nama lokasi, pembuatan
dan tahun cetak
3. Mempunyai standar format, grid dsb.
4. Proses kartografis standar peta slalu
diperhatikan
5. Mencantumkan penerbit peta dan sumber data
asli.
 PETA GARIS DAN PETA FOTO

Perbedaan:
No. Uraian Peta garis Peta foto
1 Penampilan

2 Legenda peta

3 Azas generalisasi

4 Sifat selektif

5 Penggandaan -
 Perencanaan jumlah foto

Dengan parameter skala dan pertampalan, hitungan dpt

dilakukan sbb:

Bila format foto standar ( 23 Cm X 23 Cm ), maka a

(sisi foto udara) = 23 Cm
Liputan A (panjang sisi foto di lapangan)
A = a x faktor skala foto (meter)
Basis udara, B = ( 1 u ) x A, u = 60%
(pertampalan arah jalur)
Jarak antar dua jalur, Q = ( 1 q ) x A; q = 30%
(pertampalan kesamping)
Luas efektif per model
Fn = (1-u)A x (1-q)A = B x Q (satuan ha)
 Perencanaan jumlah foto

Bila luas area F dalam ha, maka jumlah foto

n= F/Fn
t = 10% x n
n total = n + t

Dari angka empirik, misal didapat N foto maka ada

kontrol perkiraan perencanaan
E=((n total-N)/N)x 100% (max 10%)

Keterangan:
u= pertampalan ke depan
q= pertampalan ke samping
E= kesalahan personal
 Perencanaan jumlah foto

Latihan 1 :

Suatu area berukuran (20 x 10) km akan

dipotret dengan pertampalan ke depan 60%
dan pertampalan ke samping 30%. Jika foto
yang diminta berskala 1:10.000 (format
standar), hitung jumlah foto yang
diperlukan dengan tambahan toleransi
sebesar 10%.
 Perencanaan jumlah foto

JAWABAN LATIHAN 1:
Diketahui= a, u, q, F, s
format foto standar ( 23 Cm X 23 Cm ), maka a (sisi
foto udara) = 23 Cm
Liputan A = a x faktor skala foto (meter)
= 23 x 10.000 = 230.000 cm = 2.300 m
Basis udara, B = ( 1 u ) x A,
= (1 60%) x 2.300 = 920 m
Jarak antar dua jalur, Q = ( 1 q ) x A;
= (1 30%) x 2.300 = 1.610 m
Luas efektif per model
Fn = B x Q= 920 x 1.610 = 1.481.200 m2 = 148,12 ha
 Perencanaan jumlah foto

Bila luas area F dalam ha, maka jumlah foto

F = 20 x 10 = 200 km2 = 20.000 ha

n= F/Fn = 20.000/148,12 = 135,0256

t = 10% x n = 10% x 135,0256 = 13,5025
n total = n + t = 135,0256 + 13,5025 = 148,5281 lbr
= 149 lbr (selalu pembulatan ke atas)
 Perencanaan jumlah foto

Latihan 2:
Suatu area dengan luas 100 km akan dipotret
dengan pertampalan ke depan 70% dan
pertampalan ke samping 30%. Jika dalam
pemotretan digunakan format foto standar
dengan tinggi terbang pesawat 900 m/dpl
dan panjang fokus kamera 150 mm, hitung
jumlah foto yang diperlukan dengan
penambahan toleransi sebesar = 10%.
