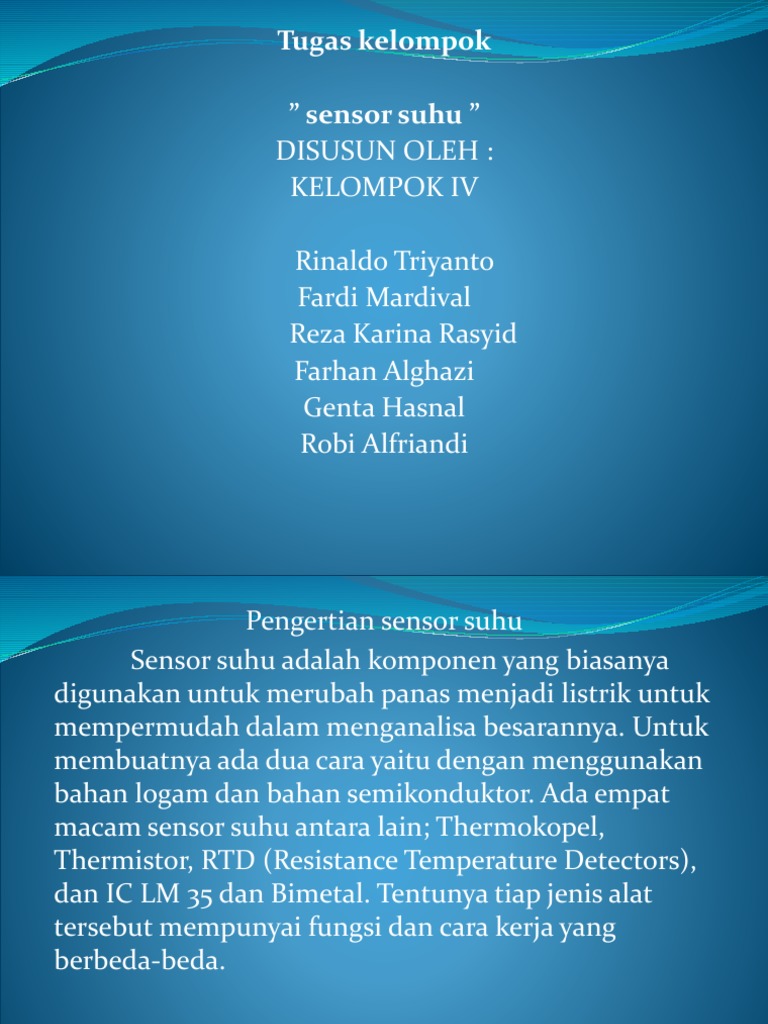

Tugas kelompok

” sensor suhu ”
DISUSUN OLEH :
KELOMPOK IV

Rinaldo Triyanto
Fardi Mardival
Reza Karina Rasyid
Farhan Alghazi
Genta Hasnal
Robi Alfriandi
 Pengertian sensor suhu
Sensor suhu adalah komponen yang biasanya
digunakan untuk merubah panas menjadi listrik untuk
mempermudah dalam menganalisa besarannya. Untuk
membuatnya ada dua cara yaitu dengan menggunakan
bahan logam dan bahan semikonduktor. Ada empat
macam sensor suhu antara lain; Thermokopel,
Thermistor, RTD (Resistance Temperature Detectors),
dan IC LM 35 dan Bimetal. Tentunya tiap jenis alat
tersebut mempunyai fungsi dan cara kerja yang
berbeda-beda.
 Jenis – jenis sensor suhu
• Bimetal Temperatur Sensor
Bimetal adalah jenis sensor suhu atau saklar
(switch) elektro mekanis yang terbuat dari dua buah
lempengan logam yang berbeda koefisien muainya
yang direkatkan menjadi satu.
 Kelebihan dan kelemahan bimetal

Salah satu kelebihan dari sensor bimetal adalah

portabilitasnya dan tanpa perlu menggunakan power
supply. Namun bimetal biasanya tidak cukup akurat
bila dibandingkan dengan perangkat sensor suhu yang
lain, selain itu penggunaan sensor bimetal juga tidak
mudah untuk menampilkan atau merekam nilai suhu,
seperti yang biasa dilakukan oleh sensor termokopel,
RTD, dan jenis sensor suhu lainnya. Akan tetapi
penggunaan bimetal akan memberikan keuntungan
yang pasti bila digunakan dalam aplikasi yang tepat.
• Thermocouples
Thermocouple adalah sensor suhu yang banyak
digunakan untuk mengubah perbedaan suhu dalam
benda menjadi perubahan tegangan listrik (voltase).
 Kelebihannya Thermocouple
Termokopel paling cocok digunakan untuk
mampu mengukur suhu yang sangat tinggi dan juga
suhu rendah dari -200 hungga 1800⁰C

Kelemahan Thermocouple
Termokopel tidak dapat mengukur suhu awal
dari suatu thermometer pada suhu awal dari suatu
thermometer pada umumnya karena alat ini tidak
dapat dikalibrasi, sehingga ketika termokopel pada
posisi ON, langsung muncul suhu ruangan.
 • Resistance Temperature Detectors
konsep utama dari yang mendasari pengukuran
suhu dengan detektor suhu tahanan (resistant
temperature detector = RTD) adalah tahanan listrik
dari logam yang bervariasi sebanding dengan suhu.
Kesebandingan variasi ini adalah presisi dan dapat
diulang lagi sehingga memungkinkan pengukuran
suhu yang konsisten melalui pendeteksian tahanan.
 Kelebihan dari RTD

a. Ketelitiannya lebih tinggi dari pada termokopel

b. Tahan terhadap temperatur yang tinggi
c. Stabil pada temperatur yang tinggi, karena jenis logam
platina lebih stabil dari pada jenis logam yang lainnya.
d. Kemampuannya tidak akan terganggu pada kisaran suhu
yang luas

kekurangan dari RTD

a. Lebih mahal dari pada termokopel

b. Terpengaruh terhadap goncangan dan getaran.
c. Respon waktu awal yang sedikit lama (0,5 s/d 5 detik,
tergantung kondisi penggunaannya).
d. Jangkauan suhunya lebih rendah dari pada termokopel.
 • Thermistors
Thermistor Adalah resistor yang peka terhadap
panas yang biasanya mempunyai koefisien suhu negatif.
Karena suhu meningkat, tahanan menurun dan sebaliknya.
Kelebihan Thermistor
A. Level perubahan output yang tinggi
B. Respon terhadap perubahan suhu yang cepat
C. Perubahan resistansi pada kedua terminal (pin)
Kekurangan Termistor
A. Tidak linier
B. Range pengukuran suhu yang sempit
C. Rentan rusak
D. Memerlukan supply daya
E. Mengalami self heating
 • Integrated Circuit Temperature Sensor ( IC
sensor )
IC sensor adalah sensor suhu dengan rangkaian
terpadu yang mengunakan chiplikon untuk kelemahan
penginderannya. mempunyai konfigurasi output
tegangan dan arus yang sangat linear.
 Kelebihan sensor suhu IC:
A. Menghasilkan sinyal output (tegangan atau arus) yang sangat
linier dengan perubahan suhu
B. Sinyal output tegangan/arus tinggi sehingga tidak
membutuhkan sirkuit tambahan
C. Harganya yang murah
D. Dapat membaca temperatur secara langsung (1000mV =
100⁰C dan 298µA = 298⁰K atau 25⁰C) pada beberapa
perangkat analog
Kekurangan sensor suhu IC:

A. Rentang suhu yang sempit, yaitu kisaran -50⁰C sampai 150⁰C

B. Memerlukan suplai daya
C. Respon lambat
D. Pemanasan sendiri
E. Konfigurasi terbatas
