Aliran Fluida Dalam Pipa

Bab 4 Aliran Dalam Pipa

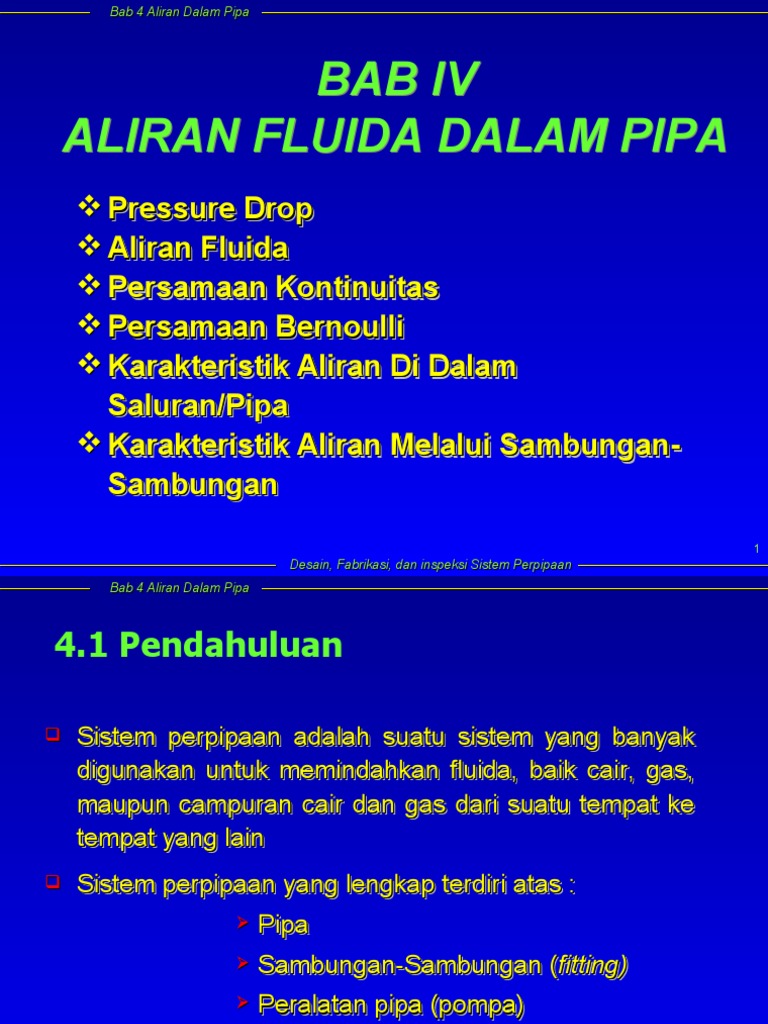

BAB IV
ALIRAN FLUIDA DALAM PIPA
 Pressure Drop
 Aliran Fluida
 Persamaan Kontinuitas
 Persamaan Bernoulli
 Karakteristik Aliran Di Dalam
Saluran/Pipa
 Karakteristik Aliran Melalui Sambungan-
Sambungan
1
Desain, Fabrikasi, dan inspeksi Sistem Perpipaan
4.1 Pendahuluan
 Sistem perpipaan adalah suatu sistem yang banyak

digunakan untuk memindahkan fluida, baik cair, gas,
maupun campuran cair dan gas dari suatu tempat ke
tempat yang lain
 Sistem perpipaan yang lengkap terdiri atas :
 Pipa
 Sambungan-Sambungan (fitting)
 Peralatan pipa (pompa)
 dll
2
4.2 Pressure Drop
 Terjadi akibat aliran fluida mengalami gesekan

dengan permukaan saluran
 Dapat juga terjadi ketika aliran melewati sambungan
pipa,belokan,katup, difusor, dan sebagainya
 Besar Pressure Drop bergantung pada :
* Kecepatan aliran
* Kekasaran permukaan
* Panjang pipa
* Diameter pipa
3
4.3 Aliran Fluida

Jenis Aliran Fluida :
 Steady atau tidak steady
 Laminar atau Turbulen
 Satu, dua, atau tiga dimensi
 Steady jika kecepatan aliran tidak merupakan fungsi waktu
( dv/dt = 0)
 Aliran laminer atau turbulen tergantung dari bilangan Reynolds
 Aliran satu dimensi terjadi jika arah dan besar kecepatan di
semua titik sama
 Aliran dua dimensi terjadi jika fluida mengalir pada sebuah
bidang (sejajar suatu bidang) dan pola garis aliran sama untuk
semua bidang
4
• Garis arus adalah kurva imajinasi yang digambar

mengikuti pergerakan fluida untuk menunjukan
arah pergerakan aliran fluida tersebut
• Vektor kecepatan pada setiap titik kurva :
• Tidak memiliki arah normal
• Tidak akan ada aliran yang berpindah dari suatu
garis arus ke garis arus lain
Gambar garis arus dan vektor kecepatan

5
4.4 Persamaan Kontinuitas

Persamaan kontinuitas diperoleh dari
hukum kelestarian massa yaitu:
1  m
m 2
1 A1V1   2 A2V2
Dimana  Massa jenis fluida
A Luas penampang aliran

Fluida inkompressibel 1   2 V Kecepatan aliran
A1V1  A2V2
Catatan : Bidang A dan V harus tegak lurus satu sama lainnya

6
Contoh 1.
Jika kecepatan aliran alir pada pipa berdiameter 12

cm adalah 0,5 m/s, berapa kecepatan aliran tersebut
jika pipa dikecilkan menjadi 3 cm?
2 2
A1V1 d  d1 
2
 12 
V2   V1    V1    0,5  8 m
1
A2 d 2 s
 d2 
2 3
7
4.5 Persamaan Bernoulli

 Merupakan salah satu bentuk penerapan hukum kelestarian
energi
 Prinsipnya adalah energi pada dua titik yang dianalisis
haruslah sama
 Untuk aliran steady dan fluida inkompressibel (perubahan
energi dalam diabaikan) persamaan yang diperoleh adalah :
 p1 V12   p2 V22 
   Z1   H L     Z 2 
 g 2 g   g 2 g 
Dimana: Z = ketinggian
HL= head loss dari titik 1 ke titik 2 8
Contoh 2
Gambar di bawah menunjukkan aliran air dari titik A ke titik B
dengan debit aliran sebesar 0,4 m3/s dan head tekanan pada
titik A = 7 m. Jika diasumsikan tidak ada losses antara titik A
dan titik B, tentukan head tekanan di titik B
Penyelesaian:
 p A V A2   p B VB2 
   Z A   H L     Z B 
 g 2 g   g 2 g 
VA  Q  0,4  5,66 m
AA ( .0,3 / 4)
2
s
VA  Q  0,4  1,42 m
AB ( .0,6 / 4)
2
s
maka :
 5,66 2   p B 1,42 2 
 7   0   0     5 
 2g   g 2g 
pB
g  3,5m
9
4.6 Karakteristik Aliran Di Dalam

Saluran/Pipa
 Aliran di dalam suatu saluran selalu disertai dengan friksi

 Aliran yang terlalu cepat akan menimbulkan pressure drop
yang tinggi sedangkan aliran yang terlalu lambat pressure
drop-nya akan rendah akan tetapi tidak efisien
 Kecepatan aliran perlu dibatasi dengan memperhatikan :
* Besarnya daya yang dibutuhkan
* Masalah erosi pada dinding pipa
* Masalah pembentukan deposit/endapan
* Tingkat kebisingan yang terjadi
10
11
12
13
Harga-harga kecepatan aliran air yang dianjurkan

untuk berbagai pemakaian
Service Daerah kecepatan (fps)
Keluaran pompa 8-12

Pipa isap pompa 4-7
Saluran pembuangan 4-7
Header 4-15
Riser 3-10
Service umum 5-10
Air minum 3-7
14
Kecepatan maksimum aliran fluida dalam pipa
Jenis fluida Kecepatan maksimum

[ft/s]
Uap untuk proses 120  150
Slurry 5  10
Uap air 100  130
Air 6  10
Fluida cair 100/1/2
15
Penggunaan Material Pipa dan Sambungan yang

Dianjurkan
16
Kerugian yang terdapat di dalam aliran fluida

 Kerugian tekanan (Pressure Drop) atau
 Kerugian head ( Head Loss)
Faktor yang mempengaruhi kerugian di dalam aliran fluida:

 Kecepatan aliran
 Luas penampang saluran
 Faktor friksi
 Viskositas
 Densitas fluida
17
Persamaan matematis kerugian tekanan di dalam saluran

sirkuler
Dimana :
l V 2

P  f    P = kerugian tekanan
d  2 
d = diameter pipa
Hubungan antara head dan tekanan : V = kecepatan aliran
f = faktor friksi
P   .g.h
l = panjang pipa
Kerugian head (head loss) : g = grafitasi
h = head
 l  V 
2
h  f   
 d  2 g 
Catatan: harga f untuk pipa-pipa tertentu dapat dicari dengan menggunakan

diagram Moody dengan terlebih dahulu menghitung bilangan Reynolds
18
Kerugian head dengan menggunakan konstanta K

sebagai pengganti faktor friksi
V 2 
h  K  
 2g 
Kerugian tekanan dengan menggunakan konstanta K

sebagai pengganti faktor friksi
V 2 
p  K  
 2 
Catatan : Kerugian aliran akan semakin besar jika kecepatan aliran semakin
cepat dan saluran semakin panjang
19
Diagram Moody
20
Grafik Kerugian Head untuk Sistem Pipa Tertutup
21
Grafik Kerugian Head untuk Sistem Pipa Terbuka
22
Nomogram 1. Liquid Pressure Drop for Viscous Flow
23
Friction Loss
Fall 2009 CE154 24 24

25
Minor Loss
Fall 2009 CE154 26 26

4.7 Karakteristik Aliran Melalui

Sambungan-Sambungan
Bentuk-bentuk sambungan pada sistem perpipaan:
 Sambungan lurus
 Sambungan belok
 Sambungan cabang
 Sambungan dengan perubahan ukuran saluran
Cara-cara penyambungan pada sistem pemipaan:

 Ulir
 Press
 Flens
 Lem
 Las
27
Persamaan matematis kerugian akibat sambungan (kerugian

minor) dalam sistem pemipaan:
V 2 
hm  K  
 2g 
atau
V 2 
pm  K  
 2 
Keterangan: K = Koefisien hambatan minor
28
TINGGI TEKAN DALAM
ALIRAN PIPA
CONTOH SOAL
• Sebuah Pipa dengan diameter 25 cm membawa air dengan debit 0.16 m 3/s dengan tekanan
2000 dyn/cm2. Pipa diletakkan pada kedalaman 10.71 m di bawah permukaan rata-rata air.
Berapakah tinggi tekan pada kedalaman tersebut ?
P1 v12 Q 0.16
H    h1 V    3.26 m/s
 2g A   25  2
 
4  100 
 10 4 
2000 5  2
H   10   3.26  10.71  11 .27 m
9810 2(9.81)
• Sebuah penampung air dengan susunan seperti gambar mengalirkan air ke penampung di
bawah tanah melalui pipa berdiameter 12 in dengan rata-rata pengaliran 3200 gallon per minute
(GPM) dan total kehilangan tinggi tekan adalah 11.53 ft. Tentukan ketinggian permukaan air
dalam penampung yang berada diatas
P1 v12 P2 v 22
  h1    h2  hL
 2g  2g
P1  P2  0
v1  0 (kecepatan di penampung lebih kecil dibandingkan dalam pipa)
h  h1 
v 22
 h2  hL 
 9.08
2
 5  11.53  7.81 ft
2g 2(32.2)
29 29
Resistance Coefficients for Open Valves, Ebow, and Tees
30
Resistance Coefficients for Expansion and Constractions
31
Contoh Jenis Sambungan dan Panjang Ekivalennya
32
Contoh Jenis Sambungan dan Panjang Ekivalennya (Lanjutan)
33
Special Fitting Losses In Equivalent Feet of Pipe
34
Representative Equivalent Length in Pipe Diameters (L/D)
35
4.8 Beberapa Contoh Perhitungan

Karakteristik Aliran Sistem Di Dalam
Sistem Pemipaan
Contoh 1.
Suatu sistem pemipaan terdiri dari komponen seperti gambar. Air
mengalir dengan kecepatan sebesar 9,7 fps dan diameter 6 inch.
Pipa tersebut adalah pipa baru dengan panjang 1200 ft. Katup
gerbang berada pada posisi terbuka penuh. Tentukan kerugian
tekanan dari titik 1 hingga titik 3.
36
Penyelesaian:
Kerugian aliran dari titik 1s.d 3 adalah jumlah dari kerugian-
kerugian aliran pada pengecilan penampang di titik 1, kerugian
friksi sepanjang pipa 1 s.d 2 dan kerugian pada katup. Dari grafik
resistance coefficient for expantion and constraction diperoleh
harga K= 0,42 untuk titik 1, sehingga kerugiannya:
 V 2  0,42.(9,7) 2
h  K     1,46 ft Aliran yang terjadi adalah turbulen.
 2g  64,4
Jika kekasaran pipa 0,0017 maka
VD dengan mengunakan diagram
Re  Moody diperoleh f = 0,023

ft 2
  1.05 x10 5
s
Re  462000
37
Kerugian friksi pada saluran pipa :

h  80,6 ft
Kerugian melalui katup :

Dari tabel Representative Equivalent Length in Pipe
Diameters (L/D) dengan l/D = 13 maka diperoleh:
h  0,43 ft
Jadi kerugian aliran total dari sistem antara 1 s.d 3

adalah 1,46 + 80,6 + 0,43 + ft = 82,49 ft atau 35,7 psi
38
Contoh 2.
Apabila sistem pada contoh 1 besar pembukaan katup diubah
menjadi 50 % maka hitunglah laju aliran yang terjadi. Untuk
kasus ini aliran total antara titik 1 s.d 3 tidak berubah yaitu
tetap sebesar 82,49 ft.
Penyelesaian:
Untuk katup terbuka ½ harga l/D berubah menjadi 160
sehingga panjang ekivalennya untuk diameter 6 in menjadi
Lekivalen= 160(6/12) = 80 ft
Titik pemasukan 1 mempunyai K = 0,42 dengan panjang 9,1 ft.
Jadi panjang total ekivalennya yaitu 1200+80+9,1= 1289,1 ft
39
Untuk penyelesaian ini dimisalkan kecepatan aliran 5 fps dengan

bilangan Re = 238095 dan kekasaran relatif 0.0017 sehingga
diperoleh f = 0,023. Terlihat disini bahwa harga faktor friksi tidak
berubah dengan contoh 1.
 D  2g
V  p   9,4 fps
 l  f
Hasil tersebut di atas menunjukan bahwa perubahan bukaan katup
sebesar 50% hanya mengubah kapasitas aliran sebanyak 3% saja.
Penyelesaian contoh ini juga dapat dilakukan dengan menggunakan
diagram Hazen-William yaitu:
Kerugian aliran yang terjadi perseratus ft panjang pipa adalah :
h100  100 x82,49 / 1289,1  6,39 ft
Dengan diameter pipa 6 in maka dari diagram diperoleh

aliran kira-kira 9,4 fps 40
Dari contoh di atas dapat disimpulkan bahwa desain sistem tersebut

kurang baik karena perubahan bukaan katup 50% tidak
mempengaruhi besar laju aliran yang terjadi. Untuk mendapatkan
gambaran maka katup gerbang diganti dengan katup globe dengan
bukaan 50 %, panjang ekivalen rata-rata l/D = 740. Dengan
menggunakan prosedur di atas maka diperoleh penurunan aliran
sebanyak 13 %. Kesimpulannya yaitu perencanaan sistem pemipaan
ini tidak baik walaupun air masih dapat dialirkan.
41
END OF
CHAPTER IV
42

Aliran Fluida Dalam Pipa

Diunggah oleh

Informasi Dokumen

Judul Asli

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

Aliran Fluida Dalam Pipa

Diunggah oleh

Hak Cipta:

Format Tersedia

Bab 4 Aliran Dalam Pipa

 Sistem perpipaan adalah suatu sistem yang banyak

4.2 Pressure Drop

 Terjadi akibat aliran fluida mengalami gesekan

4.3 Aliran Fluida

• Garis arus adalah kurva imajinasi yang digambar

Gambar garis arus dan vektor kecepatan

4.4 Persamaan Kontinuitas

A Luas penampang aliran

Catatan : Bidang A dan V harus tegak lurus satu sama lainnya

Jika kecepatan aliran alir pada pipa berdiameter 12

4.5 Persamaan Bernoulli

4.6 Karakteristik Aliran Di Dalam

 Aliran di dalam suatu saluran selalu disertai dengan friksi

Harga-harga kecepatan aliran air yang dianjurkan

Service Daerah kecepatan (fps)

Keluaran pompa 8-12

Kecepatan maksimum aliran fluida dalam pipa

Jenis fluida Kecepatan maksimum

Penggunaan Material Pipa dan Sambungan yang

Kerugian yang terdapat di dalam aliran fluida

Faktor yang mempengaruhi kerugian di dalam aliran fluida:

Persamaan matematis kerugian tekanan di dalam saluran

Catatan: harga f untuk pipa-pipa tertentu dapat dicari dengan menggunakan

Kerugian head dengan menggunakan konstanta K

Kerugian tekanan dengan menggunakan konstanta K

Grafik Kerugian Head untuk Sistem Pipa Tertutup

Grafik Kerugian Head untuk Sistem Pipa Terbuka

Nomogram 1. Liquid Pressure Drop for Viscous Flow

Fall 2009 CE154 24 24

Fall 2009 CE154 26 26

4.7 Karakteristik Aliran Melalui

Cara-cara penyambungan pada sistem pemipaan:

Persamaan matematis kerugian akibat sambungan (kerugian

Keterangan: K = Koefisien hambatan minor

Resistance Coefficients for Open Valves, Ebow, and Tees

Resistance Coefficients for Expansion and Constractions

Contoh Jenis Sambungan dan Panjang Ekivalennya

Contoh Jenis Sambungan dan Panjang Ekivalennya (Lanjutan)

Special Fitting Losses In Equivalent Feet of Pipe

Representative Equivalent Length in Pipe Diameters (L/D)

4.8 Beberapa Contoh Perhitungan

Kerugian friksi pada saluran pipa :

Kerugian melalui katup :

Jadi kerugian aliran total dari sistem antara 1 s.d 3

Untuk penyelesaian ini dimisalkan kecepatan aliran 5 fps dengan

Dengan diameter pipa 6 in maka dari diagram diperoleh

Dari contoh di atas dapat disimpulkan bahwa desain sistem tersebut

Anda mungkin juga menyukai
