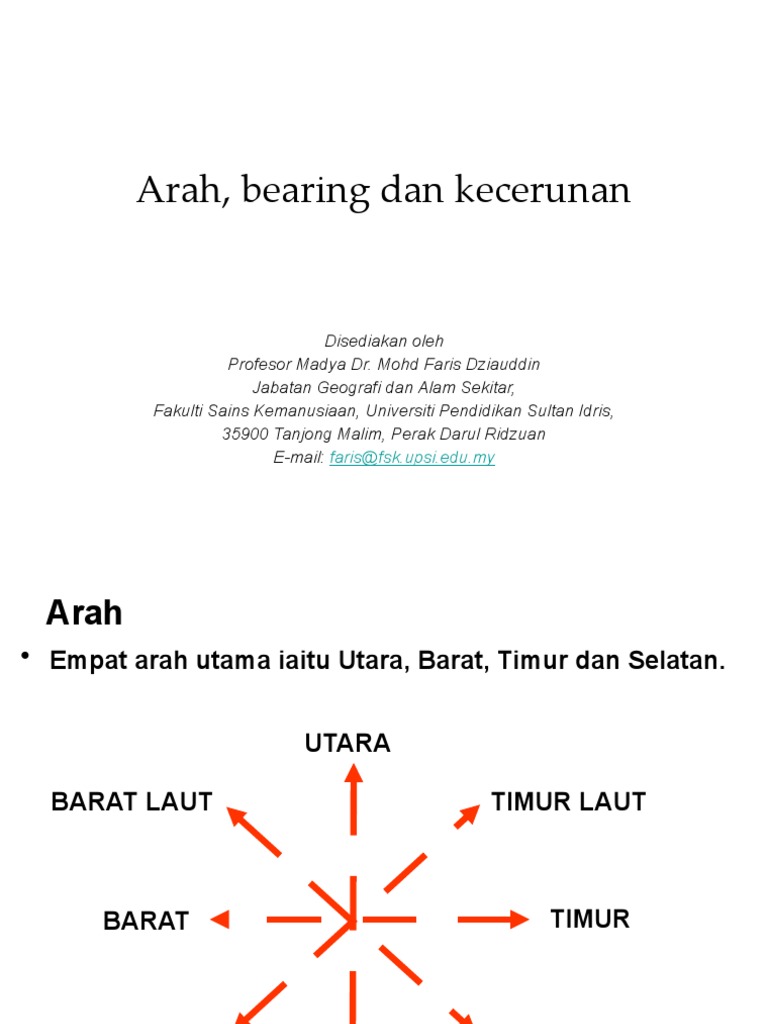

Arah, bearing dan kecerunan

Disediakan oleh
Profesor Madya Dr. Mohd Faris Dziauddin
Jabatan Geografi dan Alam Sekitar,
Fakulti Sains Kemanusiaan, Universiti Pendidikan Sultan Idris,
35900 Tanjong Malim, Perak Darul Ridzuan
E-mail: faris@fsk.upsi.edu.my
 Arah
• Empat arah utama iaitu Utara, Barat, Timur dan Selatan.

UTARA

BARAT LAUT TIMUR LAUT

BARAT TIMUR

BARAT DAYA TENGGARA

SELATAN
• Bearing yang paling mudah difahami dan semakin popular
digunakan dalam kalangan masyarakat saintifik ialah kaedah
ukuran Bearing Bulat ataupun juga dikenali sebagai Bearing
Utara.
• Bearing Bulat adalah berdasarkan bearing yang dikira dari
arah Utara grid.
• Semua bearing, tidak kira mata arah kompas mana pun,
adalah bermula dari arah Utara.
• Bearing Bulat dikira dari arah Utara Grid mengikut arah jam.
• Kaedah bearing bulat kini menjadi kaedah universal yang
digunakan di seluruh dunia, baik oleh juruterbang, jurutera,
ahli geografi mahupun oleh tentera.
• Oleh itu, bagi memudahkan pengukuran supaya pelajar-
pelajar geografi tidak perlu mengingat terlalu banyak kaedah
dan maklumat yang mengelirukan maka kaedah inilah yang
digunakan dalam kursus ini.
 Utara Benar
Utara Grid
Utara Magnet

45”

Selisih sudut tiga jenis utara pada peta topo

Bering
• Arah sesuatu tempat dari sesuatu tempat yang lain
mengikut arah kompas.
• Terdapat tiga cara menyatakan bering iaitu:
i. Ukuran Bering Berdasarkan Kepada Mata Arah
Kompas Tepat.
ii. Ukuran Bering Berdasarkan Kepada Mata Arah
Kompas Dengan Bacaan atau Bering Sukuan.
iii. Ukuran Bering Berdasarkan Bering Bulat/Bering
Utara.
 Ukuran Bering Berdasarkan Kepada
Mata Arah Kompas Tepat
• Menggunakan mata arah kompas tepat (4, 8, 16
arah mata angin)
• Mudah dan cepat – tidak memerlukan ukuran
atau pengiraan matematik
• Kaedah ini kurang tepat, contoh
• Bering A dari O = Barat C
• Bering B dari O = Barat Laut B D
• Bering C dari O = Utara
• Bering D dari O = Timur Laut
• Bering E dari O = Timur
• Bering F dari O = Tenggara
• Bering G dari O = Selatan A O E
• Bering H dari O = Barat Daya
• Bering O dari H = Timur Laut
• Bering O dari G = Utara
• Bering O dari B = Tenggara H F
• Bering O dari C = Selatan
• Bering O dari D = Barat Daya G
 Ukuran Bering Berdasarkan Kepada Mata Arah
Kompas Dengan Bacaan atau Bering Sukuan
• Gabungan antara penggunaan
mata arah kompas dan bacaan Utara
sudut tepat.
• Arah suatu objek dinyatakan A
mengikut ukuran sudut dari Utara
D
ke Timur, Utara ke Barat, Selatan

42 0
0
ke Timur dan Selatan ke barat.

62
Contohnya:
O
Barat Timur
• Bering A dari O = U420T

54 0
38
• Bering B dari O = S380T

0
• Bering C dari O = S540B
• Bering D dari O = U620B C
B

Selatan
Ukuran Bering Berdasarkan Bering Bulat atau Bering Utara

• Paling popular, mudah difahami dan tepat.

• Bering dikira berdasarkan kepada bering dari arah grid Utara
• Bering A dari B, sudut diukur di B.
• Bering Utara/Bulat dikira dari arah utara mengikut arah jam, contohnya;
• Bering A dari B ditunjukan oleh anak panah mengikut arah jam dari Utara
iaitu ?
• Bering B dari A ditunjukan oleh anak panah iaitu 1000

A 1000

B
 Mengira Bering Pada Peta Topografi Dengan
Jangka Sudut

• Peralatan yang paling mudah untuk mengira sudut dan seterusnya

mendapatkan bering.
• Sebagai contoh, langkah-langkah untuk mengira bering jambatan Kayu
(PG 894925) dari Bt. Besar (PG 863904) adalah:
• Langkah 1 – Lukis satu garisan (menggunakan pensel atau benang) dari Bt.
Besar ke Jambatan Kayu.
• Langkah 2 – Lukis satu garisan lurus Utara-Selatan yang selari dengan
garisan Timuran melalui titik tinggi 391 (Bt. Besar).
• Langkah 3 – Letakkan jangka sudut secara tepat di atas garisan Utara-
Selatan.
• Langkah 4 – Pastikan titik tengah jangka sudut bertindih dengan Tanda
Tinggi 391 bagi Bukit Besar.
• Dapatkan nilai sudut mengikut arah pusingan jam. Bering Jambatan kayu
dari Bt. Besar ialah 56 darjah 0 minit dan 0 saat.
Menentukan Bering Menggunakan Kaedah
Matematik B
PENGIRAAN TANGEN SUDUT

Sisi bertentangan
5.0 cm

x 8.5 cm
A C
Sisi bersebelahan
• Sudut x boleh dikira dengan menggunakan formula berikut:
Tangen x = Sisi bertentangan = BC
Sisi bersebelahan AC
= 5.0 cm
8.5 cm
= 0.58824
x = tan-1 0.58824
= 30.44655
= 300 27’ 56”
 B

Kira sudut y

17.92 cm

y 22.75 cm
A C
Tangen y = BC
AC
= 17.92 cm
22.75 cm
= 0.78769
y = tan-1 0.78769
= 38.227232
= 380 13’ 38”
 B

Kira sudut z

Tangen z = BC
AC
= 39.15 cm
12.55 cm
39.15 cm
= 3.119522
z = tan-1 0.119522
= 72.2261
= 720 13’ 34”

z 12.55 cm

A C
 PENGIRAAN BERING MENGGUNAKAN KAEDAH MATEMATIK
• Dengan menggunakan kaedah matematik, kira bering (B) (PG 894305) dari
(A) (PG 863284)

31

305 B

30

29

284 A

28

27
85 86 863 87 88 89 894 90
Langkah 1 Bentuk segi tiga tepat ABC bagi mengira sudut yang
diperlukan (Bering B dari A, maka sudut di kira di A)

31

C B
305

30

29

284 A

28

27
85 86 863 87 88 89 894 90
Langkah 2 – Tentukan sudut yang hendak di kira (katakan x), maka
Tangen x = BC (Selisih nilai Timuran)
AC (Selisih nilai Utaraan)

31

305
C B

30

29
x
284 A

28

27
85 86 863 87 88 89 894 90
 Langkah 3 – Kira selisish nilai timuran (BC) dan utaraan (AC)

31

305
C B
(894305)
Selisih nilai Timuran (BC)
30
= (894-863)
= 31

29 Selisih nilai Utaraan (AC)

x
= (305-284)
284 A
(863284) = 21
28

27
85 86 863 87 88 89 894 90
 Langkah 4 – Kira nilai sudut (iaitu sudut x)

31

305
C B
(894305)
Tangen x = BC/AC
30 = 31/21
= 1.47619
x = tan-1 1.47619
29 x = 55.8855 darjah
x
x = 550 53’ 8”
284 A
(863284)
28

27
85 86 863 87 88 89 894 90
 Langkah 5 – Tentukan bering
Memandangkan bering B dari A diukur di A dari arah utara mengikut arah
jam, maka nilai sudut x merupakan nilai bering tersebut

31

C B
305
(894305)

30

Bering B dari A
29 ialah 550 53’ 8”
x
284 A
(863284)

28

27
85 86 863 87 88 89 894 90
Kira bering P (857308) dari Q (895285)

31
P (857308)

30

29

Q (895285)

28

27
85 86 87 88 89 90
 Pengiraan sudut boleh dilakukan dengan menggunakan 2
segi tiga, iaitu segi tiga PQC (cari nilai sudut c) atau PQD
(cari nilai sudut d)

31
308
P(857308) D

30

29
d
(895285)
c
285 Q
C
28

27
85 857 86 87 88 89 895 90
 Menggunakan segi tiga PQC

31
P(857308) D Tangen c = (308-285)
308
(895-857)
= 23/38
30
= 0.60526
c = tan-1 0.60526

29
c = 310 11’ 6”
d
c
285 Q Bering P dari Q ialah
C
28 = c + 2700
= 3010 11’ 6”

27
85 857 86 87 88 89 895 90
 Menggunakan segi tiga PQD

31
P(857308) D Tangen d = (895-857)
308
(308-285)
= 38/23
30
= 1.65217
d = tan-1 1.65217

29
d = 580 48’ 54”
d
c
285 Q Bering P dari Q ialah
C
28 = 3600 - d
= 3010 11’ 6”

27
85 857 86 87 88 89 895 90
Utara Benar, Utara Magnet dan Utara Grid
• Bering yang dikira di atas peta topo merupakan bering grid.
• Untuk mengira Bering Magnet dan Bering Benar, ianya boleh dilakukan
berdasarkan kepada gambarajah berikut:

Utara Benar

Utara Grid Utara Magnet

”
6’ 4
45”

SELISIH ANTARA NILAI UTARA

BENAR, UTARA MAGNET DAN
UTARA GRID
Utara Benar, Utara Magnet dan Utara Grid

• Utara Benar ialah arah Kutub Utara atau Bintang Kutub dari satu titik
ditengah kepingan peta. Ia adalah bayang-bayang sebatang kayu yang
tegak di atas tanah mendatar pada waktu tengahari.
• Utara Magnet pula ialah arah Kompas Utara yang menunjuk ke arah Kutub
Utara Magnet. Ia tidak sama dengan Kutub Utara Benar dipermukaan bumi
tetapi menghala sedikit ke timur atau ke barat Utara Benar.
• Utara Grid ialah arah yang ditunjukkan oleh garisan grid menghala ke
bahagian atas peta. Kepingan peta tidak selalu diselaraskan dengan utara
benar di bahagian atas peta, tetapi garisan grid dilukis selari dengan tepi
peta. Oleh itu garisan tegak mungkin tidak tepat menunjukkan utara. Sudut
serong grid dari utara benar ditunjukkan di atas peta dalam minit dan saat
sama seperti dengan utara magnet. Justeru, penting untuk kita mengambil
perhatian bahawa sudut serong grid utara kerana apabila kita diminta untuk
mengira bering tempat-tempat di peta, kita mungkin hanya tertarik untuk
mengikut utara grid dan tidak membetulkan jawapan kita mengikut utara
benar.
Utara Benar, Utara Magnet dan Utara Grid

• Contoh: Jika bering yang dikira di atas peta topografi, iaitu bering A dari B
ialah 2800, bering ini dikenali sebagai bering grid.

U
A 1000

U
B
• Bering benar A dari B ialah 2800 – (Perbezaan di antara Utara Grid dengan
Utara Benar, iaitu 6’4”) = 2790 59’ 60”
- 6’ 4”
= 2790 53’ 56”
• Bering magnet A dari B ialah 2800 – (Perbezaan di antara Utara Grid
dengan Utara Benar, iaitu 6’4” + 45”) = 2790 59’ 60”
- 6’ 49”
= 2790 53’ 11”
•
 KECERUNAN
• Peta bersifat dua dimensi – dapat menerangkan nilai panjang dan lebar (utaraan
dan timuran) dan tiada dimensi ketinggian.
• Dalam peta, ketinggian ditafsirkan melalui bacaan garisan kontur, titik tanda
tinggi, stesen trigonometri, batu aras dan lain-lain kaedah kartografi.
• Kecerunan ialah darjah cerun di antara dua titik di sepanjang satu jarak yang
diberi, sama ada di atas cerun bukit, sepanjang jalanraya, jalan keretapi ataupun
sungai.
• Berdasarkan nilai ketinggian, kecerunan di antara dua titik (tempat) dapat di kira
melalui kaedah ketinggian.

• KECERUNAN = Jarak menegak = Perbezaan tinggi antara 2 titik

Jarak mendatar = Jarak di atas tanah antara 2 titik

• Kecerunan boleh dinyatakan dalam 3 cara iaitu:

1. Nisbah
2. Sudut/Darjah
3. Peratus
Kenapa perlu tahu tentang
kecerunan?
• Kecerunan lazimnya digunakan untuk menerangkan tentang darjah
kecuraman permukaan bumi.
• Kecerunan adalah salah satu daripada ciri landskap yang penting untuk
diketahui.
• Misalnya, orang mendapatkan nilai kecerunan sesuatu kawasan untuk
tujuan-tujuan berikut: menjelaskan bentuk muka bumi sesuatu kawasan,
memodelkan air larian di permukaan bumi, mencirikan habitat tumbuhan
ataupun haiwan, mengklasifikasikan jenis tanih, membuat penilaian sama
ada sesuatu lokasi/kawasan itu sesuatu untuk pembangunan (untuk
pembinaan kawasan perumahan, industri, komersial atau kemudahan asas)
dan untuk tujuan pertanian.
Kira kecerunan antara titik tinggi 27 m dengan Bt. Bernam

27

Bt. Bernam
586
120
100
80
60
40
20

Skala 1:50,000
 Langkah 1 – Lukis segi tiga secara kasar (bukan berskala)

Q - Bt. Bernam (586 m)

(Perbezaan tinggi antara 2 titik)

ar

Jarak menegak
e n
e b
a ks
r
Ja

Jarak mendatar
(Jarak yang diukur di atas peta)
x
O

P – Titik tinggi 27m

Langkah 2 – Cari perbezaan tinggi antara dua titik/jarak mendatar

Perbezaan tinggi = Tinggi maksimum – tinggi minimum

= (586 – 27) m
= 559 meter

Langkah 3 – Cari jarak (di atas tanah) antara 2 titik

Katakan jarak yang diukur atas peta di antara titik tinggi 27 m

dengn Bt. Bernam ialah 9.5 cm, maka jarak (di atas tanah)
antara 2 titik ini ialah
= 9.5 x 50,000
= 475,000 cm
= 4.75 km atau 4,750 meter
Langkah 4 – Kira kecerunan:

1) Kecerunan (nisbah) = Jarak menegak/Jarak mendatar

= 559 m/4750 m
= 559 : 4750
= 1 : 8.50
= 1:9

2) Kecerunan (%) = Jarak menegak

Jarak mendatar x 100
= 559
4750 x 100
= 11.77%
 • 3) Kecerunan dalam Darjah – menggunakan rajah segi tiga

Q - Bt. Bernam (586 m)

Keceruan (darjah) = Sudut x

Tangen x = Jarak menegak/Mendatar

(Perbezaan tinggi antara 2 titik)

r
= 559/4750
na

Jarak menegak
be = 0.11768
se
ak
J ar x = tan -1 0.11768
x = 6.710

Kecerunan = 70

Jarak mendatar
x (Jarak yang diukur di atas peta)
O
P – Titik tinggi 27m
 Pengiraan jarak sebenar
Q - Bt. Bernam (586 m)

• Jarak sebenar merujuk kepada jarak di

atas cerun.
• Ia bukan jarak mendatar yang diukur di

(Perbezaan tinggi antara 2 titik)

atas peta topografi.
n ar • Jika ada cerun, iaitu biasanya

Jarak menegak
be
k
se ditandakan dengan garisan-garisan
a ra kontur, maka jarak sebenar adalah
J
lebih panjang daripada jarak mendatar.
• Dalam contoh di sebelah, jarak
sebenar ditunjukkan oleh PQ.
• Oleh kerana peta topo berdimensi dua
sahaja, maka seseorang tidak boleh
Jarak mendatar mengukur jarak sebenar di atasnya.
x (Jarak yang diukur di atas peta)
O Justeru, untuk memperoleh jarak
sebenar, seseorang perlu
P – Titik tinggi 27m
menggunakan kaedah matematik
(berdasarkan Teorem Pythagoras)
untuk mengiranya dengan
menggunakan formula berikut:
A2 + B2 = C2
Kira kecerunan titik MN dan XY dalam nisbah, peratusan dan darjah
