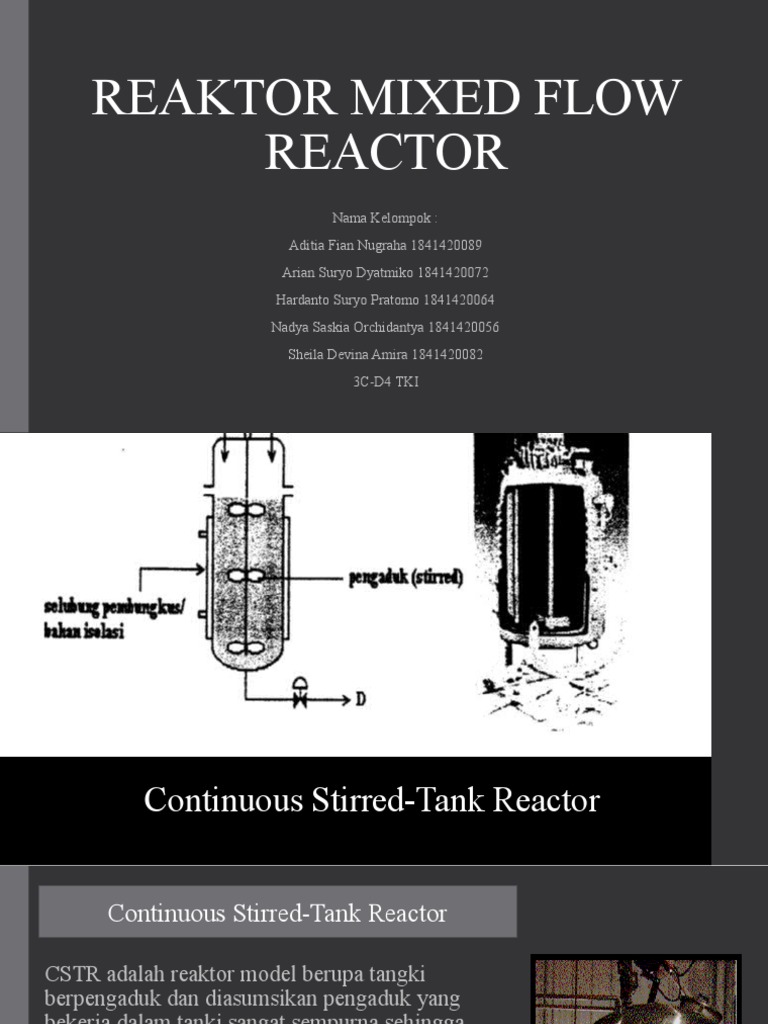

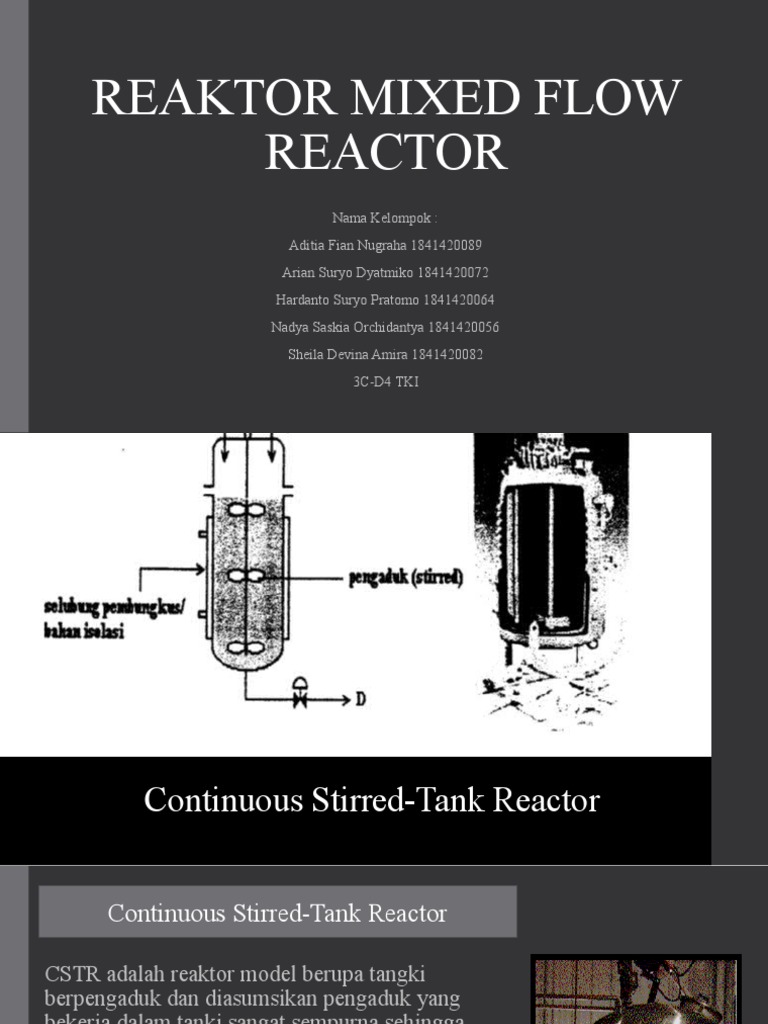

REAKTOR MIXED FLOW

REACTOR
Nama Kelompok :
Aditia Fian Nugraha 1841420089
Arian Suryo Dyatmiko 1841420072
Hardanto Suryo Pratomo 1841420064
Nadya Saskia Orchidantya 1841420056
Sheila Devina Amira 1841420082
3C-D4 TKI
Continuous Stirred-Tank Reactor
 Continuous Stirred-Tank Reactor

CSTR adalah reaktor model berupa tangki

berpengaduk dan diasumsikan pengaduk yang
bekerja dalam tanki sangat sempurna sehingga
konsentrasi tiap komponen dalam reaktor seragam
sebesar konsentrasi aliran yang keluar dari reaktor
Prinsip Kerja

Satu atau lebih Impeller Ada waktu

reagen fluida mengaduk suatu cairan
dimasukkan pada
tangki sebuah cairan untuk berada di dalam
reaktor yang memastikan tabung tersebut
dilengkapi dengan cairan tersebut sebelum keluar
kipas atau impeller tercampur rata
 Suhu dan komposisi campuran dalam reaktor sama
KEUNTUNGAN
Volume reactor besar, maka waktu tinggal juga besar, berarti zat pereaksi lebih lama bereaksi
di reactor.

Operasi dalam keadaan tetap menyebabkan peralatan produk lebih stabil

Penggunaan energi yang kualitasnya meningkat

Produktivitas yang lebih tinggi dalam reduksi pada periode tidak aktif (pengisian, pemanasan,
pendinginan, dan pengosongan).

Campuran lebih rata karena penggunaan teknik pengadukan (stiring). Suhu dan komposisi campuran
dalam reaktor sama
 Operasi kontinyu, sehingga memungkinkan produksi dalam
jumlah besar.
KEUNTUNGAN

Pengontrolan temperatur mudah dilakukan.

Mudah untuk menjalankan dua fase.

Biaya operasi murah

Mudah dibersihkan
 Tidak effisien untuk reaksi fase gas dan reaksi yang bertekanan tinggi.
KERUGIAN
Waktu menunggu (proses) yang lebih lama

Rata-rata reaksi volumetrik yang lebih rendah akan menghasilkan produktivitas rendah.

Tidak sesuai untuk keseluruhan emulsi proses polimerisasi pada tahap pertama
penggunaan CSTR

Tidak dapat merubah grade dari RTD profile sesering mungkin karena dapat mengurangi
fleksibilitas reaktor

Biaya tinggi, semakin besar CSTR yang digunakan atau semakin banyak CSTR kecil yang
digunakan semakin besar biaya yang dikeluarkan
Beberapa hal penting pada CSTR adalah :

Temperatur dan komposisi diasumsikan seragam selama dalam reaktor

Reaksi berlangsung steady-state, dengan aliran kontinyu pada reaktan dan produk sehingga jumlah yang masuk setara dengan
jumlah yang keluar reaktor. Dalam keadaan tetap ( steady state ), fluida yang masuk harus sama dengan fluida yang keluar,
sebaliknya tangki akan menjadi meluap atau kosong ( unsteady state ). Jika reaktor dalam keadaan unstedy state , model
persamaan diturunkan dari deferensiasi neraca massa dan energi.

Perhitungan mengasumsikan bahwa pengadukan terjadi secara sempurna sehingga semua titik dalam reaktor memiliki
komposisi yang sama

Semua kalkulasi yang dilakukan CSTR diasumsikan sebagai pencampuran sempurna

Semua kalkulasi yang dila. Untuk mendapatkan hasil yang lebih banyak dalam waktu yang sama, dapat dilakukan
dengan memparalelkan atau memasang seri CSTR ini kukan CSTR diasumsikan sebagai pencampuran sempurna
CSTR Reactor for Liquid Phase Reaction
Reactor operates at
outlet conditions.
Reactant supply in: Reactor is well-
Liquid flow rate = v m3/s mixed, hence
Concentration = C0 mol/m3 concentration of
reactant throughout
is = C

Remaining reactant out:

Volume of reactor = V m3 Liquid flow rate = v m3/s
Concentration = C mol/m3
Reactor operates at steady-state - variables do not change with t
Reaktor Teraduk Sempurna (Mixed Flow Reactor)
CA0 Konsentrasi di dalam reaktor = Konsentrasi keluar reaktor
FA0  = Waktu lewat
v0 = Waktu yang dibutuhkan reaktan melalui reaktor
XA0
CAf
CAf FA
vf
XAf
Neraca massa reaktan A :
Masuk – Keluar – Hilang bereaksi = Akumulasi
Laju molar A masuk (mol/waktu) : FA0 ( 1- XA0 ) = FA0
Laju molar A keluar (mol/waktu) : FA = FA0 ( 1- XAf )
Kehilangan selama reaksi (mol/waktu) : (-rA) V
FA0 ( 1- XA0 ) - FA0 ( 1- XAf ) - (-rA) V = 0
FA0 (XA0 - XAf ) = (-rA) V
V
τ  Untuk  konstan dan XA0 = 0 :
v0

V τ X Af  X A0 V  XA C A0  C A
    
FA0 C A0  rA FA0 C A0  rA C A0 (  rA )
 Persamaan

FA,in  FA,out  rAV  0

XA 
FAO  FA
FAO
ATAU DITULIS KEMBALI X A FAO  FA,in  FA,exit
DISUBTITUSIKAN DAN
DIPEROLEH :

FAO X A
V
 rA
