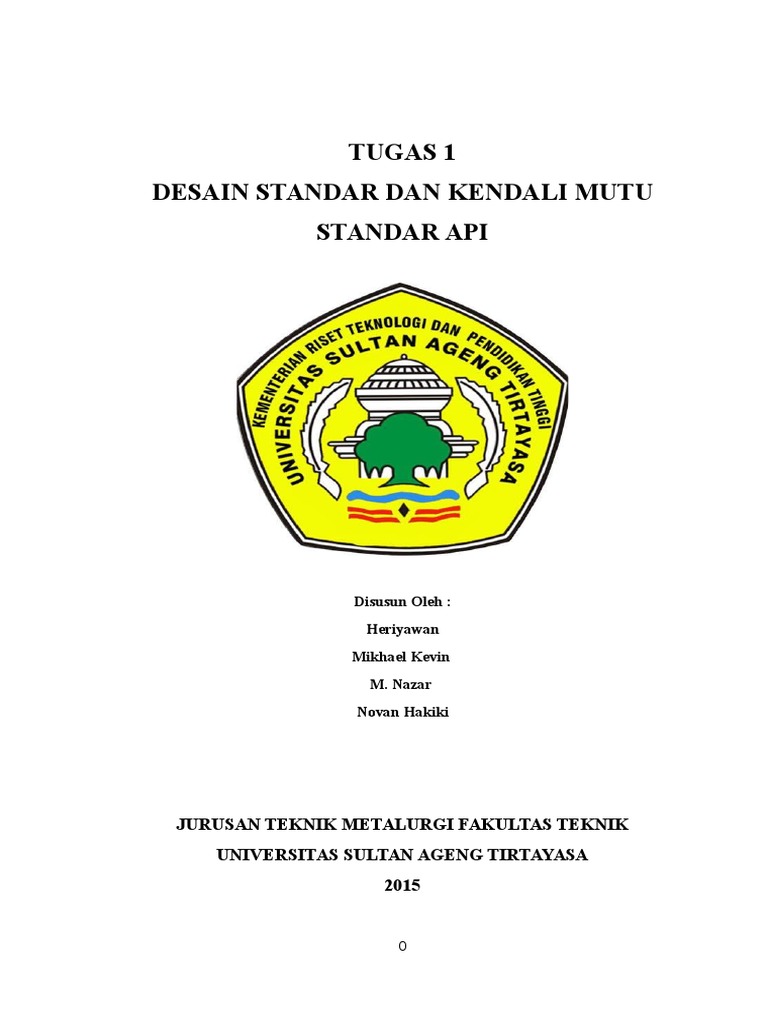

TUGAS 1

DESAIN STANDAR DAN KENDALI MUTU

STANDAR API

Disusun Oleh :
Heriyawan
Mikhael Kevin
M. Nazar
Novan Hakiki

JURUSAN TEKNIK METALURGI FAKULTAS TEKNIK

UNIVERSITAS SULTAN AGENG TIRTAYASA
2015

1. Sejarah API
API (American Petroleum Institute) merupakan asosiasi perdagangan
mengenai Minyak & Gas terbesar di Amerika Serikat (U.S). API mempunyai
sekitar 400 perusahaan yang bergerak di bidang produksi , penyulingan
(Refinement), distribusi dan hal-hal lain mengenai Industri perminyakan.
Didirikan sejak tahun 1919 sebagai asosiasi perdagangan non-profit di kota New
York dengan tiga prioritas utama, perpajakan, statistik serta standar peralatan dan
operasional . Pada tahun 1969 API kemudian dipindahkan ke Washington DC dan
menjalankan fungsi nya dalam hal advokasi dan negosisasi dengan pemerintahan,
regulasi , penelitian , bahaya pencemaraan, pendirian serta sertifikasi dari standar
industri. Keanggotaan API dibagi menjadi :
1. The API upstream segment
2. The API downstream segment
3. The API marine segment
4. The API pipeline segment

2. Perkembangan Standar API

Departemen standarisasi API dibentuk pada tahun 1923 , diakreditasi oleh
ANSI (American National Standards Institute) dimana ANSI ini melakukan
Inspeksi secara berkala terhadap API. API memiliki kebijakan dalam hal standar
dimana standar-standar API harus memenuhi kriteria operasi dan dapat
dimaksimalkan sampai batas yang memungkinkan. API kini memiliki lebih dari
900 standar dan mendistribusikan lebih dari 200.000 lembar publikasi setiap
tahun. Publikasi, standar teknis , elektronik dan produk online yang ditujukan
untuk meningkatkan efisiensi dan regulasi , keselamatan kerja dan meminimalisir
pencemaraan lingkungan. API juga melakukan berbagai seminar untuk personil
dan pekerja di bidang industri serta tenaga pengajar dan pelajar. Dalam bidang
advokasi publik , API melakukan kampanye dalam bidang energi. Kampanye ini
ditujukan kepada rakyat Amerika Serikat agar masyarakat umum lebih mengenal
tentang kebutuhan energi dan dampak baik-buruknya.
Selain bergerak di bidang industri minyak & gas , API juga mengeluarkan standar
untuk konservasi energi dari motor minyak. API SN merupakan spesifikasi paling
terkini mengenai proses pengapian motor minyak. API juga menyediakan standar
untuk bejana (vessel) dalam hal fabrikasi dan desain. Beberapa istilah yang
dijadikan standar dalam industri minyak & gas juga dibuat oleh API, diantaranya:
1. API Gravity, tingkat densitas dari bahan bakar
2. API number, tanda pengenal (identifier) untuk setiap eksplorasi dan
pengeboran bahan bakar di Amerika Serikat
3. API Unit , standar ukur dari radiasi gamma yang berada pada borehole
(lubang dimana minyak diambil)

API memiliki beberapa program sertifikasi :

1. Monogram
Merupakan sertfikasi dan proses pengurusan lisensi ( Licensing) untuk
peralatan dan material industri minyak & gas pada 65 negara. Memiliki
lebih dari 80 standar yang meliputi Upstream Standards, Downstream
Standards dan Suply-Chain Standards.
2. APIQR
API Quality Registrar Merupakan sertifikasi untuk sistem manajemen
industri minyak & gas. Terakreditasi oleh ANAB. Standar yang digunakan
diantaranya :
Quality : API Spec Q1, ISO 9001 , and TS 29001
Environment : ISO 14001
Health & safety : OHSAS 18001

3. TPCP
API Training Provider Certification Program merupakan sertifikasi untuk
pelatihan industry minyak & gas
General Assessment Criteria : TM-1 dan TM-1E
API RP T2 offshore safety dan API RP 2D Crane safety
Utilized by APIs Downstream Committee for quality control of refinery
safety training schools
4. ICP
API Individual Certification Program merupakan program untuk
mengevaluasi pengetahuan dan pengalaman personel yang bergerak di
bidang minyak & gas. Beberapa program ICP diantaranya :
API 510 Pressure Vessel Inspector
API 570 Piping Inspector
API 536 Aboveground Storage Tank Inspectors
API 936 Refractory Quality Control
API 2015 Tank Entry Supervisors
API 571 Damage Mechanisms
API 577 Welding and Metallurgy
API 580 Risk Based Inspection
UT Shear Wave Operators Sizing
UT Shear Wave Operators Detection
UT Shear Wave Operators Tank Bottoms
5. EOLCS
APIs Engine Oil Licensing and Certification System ( EOLCS)
merupakan program sertifikasi untuk industri yang memenuhi kriteria
untuk menggunakan API Engine Oil Quality Marks. Kriteria performa
mesin dan metode pengujian berdasarkan Standar ASTM, SAE dan ACC.

3. Standar API pada bidang Industri

Beberapa contoh penggunaan standar API pada bidang industri
1. National Technology Transfer and Advancement Act
2. Sekitar 120 standar API dikutip lebih dari 350 kali pada U.S Code of
Federal Regulations
3. API merupakan standar yang paling sering dikutip oleh regulator
internasional. 184 standar API dikutip lebih dari 3300 kali pada regulasi
dalam negeri.
Standar API untuk process engineering
API memiliki beragam publikasi dan standar yang telah dikeluarkan untuk
bidang industri. Standar API digunakan untuk proses dan spesifikasi tertentu.
Publ. 941

Steel for Hydrogen Service at Elevated Temperature and Pressures in

Petroleum Refineries and Petrochemical Plants

Publ. 2009

Safe Welding and Cutting Practices in Refineries

Publ. 2015

Safe Entry and Cleaning of Petroleum Storage Tanks

Publ. 2021 Fighting Fires In and Around Flammable and Combustible Liquid
Atmosphere Storage Tanks
Publ. 2030 Guidelines for Applications of Water Spray Systems for Fire
Protection in the Petroleum Industry
Publ. 2517 Evaporation Loss from External Floating-Roof Tanks
Publ. 2557 Vapour Collection and Control Options for Storage and Transfer
Operations in the Petroleum Industry
RP 14C

Analysis, Design, Installation and Testing of Basic Surface Safety

Systems on Offshore Platforms

RP 14F
RP 14G

Design and Installation of Offshore Platforms

Fire Prevention and Control on Open Type Offshore Production
Platforms

RP 30

Calculation for Heater Tube Thickness in Petroleum Refineries

5

RP 500

Recommended Practice for Classification of Locations for Electrical

Installations at Petroleum Facilities

RP 520

Sizing, Selection, and Installation of Pressure Delivery Devices in

Refineries. Parts 1 and 2

RP 521

Guide for Pressure Delivery and Depressuring Systems

RP 526

Flanged Steel Safety Relief Valves

RP 551

Process Measurement Instrumentation

RP 560

Fired Heater for General Refinery Services

RP 651

Cathodic Protection of Aboveground Petroleum Storage Tanks

RP 652

Lining of Aboveground Storage Tank Bottoms

RP 682

Shaft Sealing System for Centrifugal and Rotary Pumps

RP 1110

Pressure Testing of Liquid Petroleum Pipelines

RP 2001
RP 2003

Fire Protection in Refineries

Protection Against Ignitions Arising out of Static, Lighting and Stray
Currents

Spec. 5L

Line Pipe

Spec. 6D

Pipeline Valves

Spec. 6FA Fire Test for Valves

Spec. 12D

Field Welded Tanks for Storage of Production Liquids

Spec. 12F

Shop Welded Tanks for Storage of Production Liquids

Spec. 12J

Oil and Gas Separators

Spec. 12K

Indirect Type Oil Field Heaters

Spec. 12L

Specification for Vertical and Horizontal Emulsion Treaters

Spec. 12P

Specification for Fibreglass Reinforced Plastic Tanks

Std. 510

Pressure Vessel Inspection Code

Std. 526

Flanged Steel Safety - Relief Valves

Std. 527

Seat Tightness of Pressure Relief Valves

Std. 594 Wafer and Wafer-Lug Check Valves

Std. 598 Valve Inspection and Testing
Std. 599

Metal Plug Valves - Flanged and Butt-Welding Ends

Std. 600

Steel Gate Valves - Flanged and Butt-Welding Ends

6

Std. 602 Compact Steel Gate Valves - Flanged Threaded, Welding, and ExtendedBody Ends
Std. 603

Class 150, Cast, Corrosion-Resistant, Flanged-End Gate Valves

Std. 607

Fire Test for Soft-Seated Quarter-Turn Valves

Std. 608

Metal Ball Valves - Flanged and Butt-Welding Ends

Std. 609

Lug - and Wafer - Type Butterfly Valves

Std. 610 Centrifugal Pumps For Petroleum, Heavy Duty Chemical and Gas
Industry Services
Std. 611 General Purpose Steam Turbines for Refinery Services
Std. 612

Special Purpose Steam Turbines for Refinery Services

Std. 613

Special Purpose Gear Units for Refinery Services

Std. 614

Lubrication, Shaft-Sealing and Control Oil Systems for Special

Purpose Application

Std. 615

Sound Control of Mechanical Equipment for Refinery Services

Std. 616

Gas Turbines for Refinery Services

Std. 617

Centrifugal Compressors for General Refinery Services

Std. 618

Reciprocating Compressors for General Refinery Services

Std. 619

Rotary-Type Positive Displacement Compressors for General Refinery

Services

Std. 620 Design and Construction of Large, Welded, Low Pressure Storage Tanks
Std. 630 Tube and Header Dimensions for Fired Heaters for Refinery Service
Std. 650 Welded Steel Tanks for Oil Storage
Std. 660

Heat Exchangers for General Refinery Service

Std. 661 Air-Cooled Heat Exchangers for General Refinery Service

Std. 670

Vibrations, Axial Position, and Bearing-Temperature Monitoring

System

Std. 671

Special Purpose Coupling for Refinery Service

Std. 674

Positive Displacement Pumps - Reciprocating

Std. 675

Positive Displacement Pumps - Controlled Volume

Std. 676

Positive Displacement Pumps - Rotary

Std. 677

General Purpose Gear Units for Refineries Services

7

Std. 678 Accelerometer-Base Vibration Monitoring System

Std. 1104 Welding Pipelines and Related Facilities
Std. 2000 Venting Atmospheric and Low-Pressure Storage Tanks - NonRefrigerated and Refrigerated
Std. 2530

Measurement Standard Chapter 14, Natural Gas

Standar API untuk valve

API SPEC 6D
Merupakan spesifikasi untuk Pipeline valve. Standar ini merupakan adoptasi dari
standar ISO 14313 :1999 mengenai Pipeline valve pada sistem transport industri
minyak dan gas alam. Standar ini menjelaskan syarat dan memberikan
rekomendasi desain, manufaktur, pengujian dan dokumentasi pada sistem
pipeline.
API 526
Standar untuk Flanged Steel Pressure Relief Valves.

Menjelaskan mengenai

syarat-syarat valve pembebanan langsung, wilayah bukaan, ukuran dari valve dan
tekanan, inlet dan outlet, material dan batas tekanan-temperatur.
API 527
Standar untuk Seat Tightness of Pressure Relief Valves R(2002).
ANSI/API STD 594
Standar pengecekan Valves jenis Flanged, Lug, Wafer and Butt-welding. API
Standard 594 menjelaskan desain, material, dimensi antarmuka, besar tekanantemperatur, pemeriksaan dan pengujian.
API 598
Mengenai pengujian dan pemeriksaan valve. Standar ini menjelaskan inspeksi,
pemeriksaan tingkat lanjut dan pengujian tekanan untuk valve dan komponennya.

ANSI/API 599
Standar yang menjelaskan mengenai valve dengan sumbat logam dan valve buttweld. Menggunakan ASME B36.10M sebagai standar ukuran NPS 1 sampai NPS
24. Juga menjelaskan tentang valve terlubrikasi dan valve tidak terlubrikasi dan
standar pemasangan valve pada berbagai macam komponen lain.
ANSI/API 600
Merupakan modifikasi dari ISO 10434:1998 yang menjelaskan mengenai Bolted
Bonnet Steel Gate Valve untuk industri minyak dan gas.
API 602
Standar ini menjelaskan mengenai valve baja karbon jenis socket-welding-end,
butt-welding-end dan threaded-end dengan ukuran NPS4 atau lebih kecil.
ANSI/API 603
Standar ini menjelaskan Corrosion-resistant bolted bonnet gate valve dengan
ukuran NPS sampai 24 dan valve class 150,300 dan 600 sebagaimana yang
tercantum pada ASME B16.34.
ANSI/API 607
Standar ini menjelaskan mengenai kriteria pengujian dan evaluasi performa dari
Soft-Seated Quarter Turn Valves terhadap kondisi pembakaran tertentu. Prosedur
yang terdapat pada standar ini juga berlaku pada valve dengan class dan ukuran
yang sama seperti yang tercantum pada ASME B16.34.
API 609
Standar ini menjelaskan material , desain, dimensi antar-muka, ukuran Tekanantemperatur, dan kriteria pengujian untuk besi kelabu (Gray Iron), besi ulet
(Ductile Iron), perunggu (bronze), baja, Paduan Nickel atau special alloy butterfly
valves.

API 6FA
Standar ini menjelaskan kriteria pengujian dan evaluasi dari API spec 6A dan
Spec 6D pada kondisi pembakaran tertentu.
API 6FC
Standar ini menjelaskan

kriteria pengujian dan evaluasi dari Valve with

Automatic Backseats API spec 6A dan Spec 6D

pada kondisi pembakaran

tertentu.
API 6RS
Standar referensi untuk Committee 6, Standardization of Valves and Wellhead
Equpiment.
API 11V6
Design of Continuous Flow Gas Lift Installations Using Injection Pressure
Operated Valves.The standard sets guidelines for continuous flow gas lift
installation designs using injection pressure operated valves.
ANSI/API RP 11V7
RP (recommended Practice) untuk perbaikan, pengujian dan pengaturan dari Gas
Lift Valves.
API 520-1
RP untuk pemilihan dan penyeleksian pressure relief Services yang digunakan
pada peralatan industri penyulingan (Refineries) yang memiliki beban kerja
maksimum sebesar 15 psig (1.03 bar g atau 103 kPA g) dan diatasnya.

10

API 520-2
Recommended Practice 520: Sizing, Selection, and Installation of PressureRelieving Devices in Refineries-Part II, Installation. The recommended practice
covers methods of installation for pressure-relief devices for equipment that has a
maximum allowable working pressure of 15 psig (1.03 bar g or 103 kPa g) or
greater. It covers gas, vapor, steam, two-phase and incompressible fluid service.
ANSI/API 574
Standar ini menjelaskan inspeksi dari Piping, tubing, valves dan fitting yang
digunakan pada industri penyulingan petroleum.
ANSI/API 576
Inspection of Pressure Relieving Devices. The recommended practice describes
the inspection and repair practices for automatic pressure-relieving devices
commonly used in the oil and petrochemical industries.
ANSI/API 608
Metal Ball Valves - Flanged and Butt-Welding Ends. The standard covers Class
150 and Class 300 metal ball valves that have either butt-welding or flanged ends
and are for use in on-off service.

11

API 5L

API 5L merupakan standar spesifikasi API untuk Pipeline. Pipa ini digunakan
untuk proses transport gas, air dan minyak pada bidang industri minyak dan
gas. Memiliki kandungan sulfur maksimum sebesar 0,007% yang bertujuan
untk meminimalisir segregat sulfida dan dapat menurunkan kekuatan. Pipa
biasa umumnya memiliki grade A atau B sedangkan pipa yang memiliki grade
lebih tinggi diberi tanda X kemudian diikuti dengan nilai tegangan luluh
minimum dari pipa tersebut dalam satuan KSI. Pengujian mekanis dari line
pipe biasanya tidak mengikutsertakan pengukuran Reduction of Area (RA) dan
pengujian charpy V-notch. Kelebihan dari pipeline 5L ini adalah :
1. Gas, water and oil transportation - preferred in long pipelines due to
inexpensiveness
2. Pipeline steel - resistance to crack propogation
3. Line Pipe / Sour Service Line Pipes

12

Dibawah ini adalah tabel standar pipeline dari API :

Pipeline Physical Properties
Grade Chemical Composition

Si Mn P

Yield
Tensile
Strength Strength
Nb Ti

Yield to Elongat
Tensile
ion

min. (KSI) min. (KSI) Ratio (max)

API 5L 0.1 0.4 1.6 0.02 0.01 0.0 0.0 0.0

X52
6 5 5 0
0
7 5 4

52

66

0.93

21

API 5L 0.1 0.4 1.6 0.02 0.01 0.0 0.0 0.0

X56
6 5 5 0
0
7 5 4

56

71

0.93

19

API 5L 0.1 0.4 1.6 0.02 0.01 0.0 0.0 0.0

X60
6 5 5 0
0
8 5 4

60

75

0.93

19

API 5L 0.1 0.4 1.6 0.02 0.01 0.0 0.0 0.0

X65
6 5 5 0
0
9 5 6

65

77

0.93

18

API 5L 0.1 0.4 1.7 0.02 0.01 0.1 0.0 0.0

X70
7 5 5 0
0
0 5 6

70

82

0.93

17

API standard 600

Bolted Bonnet Steel Gate Valves for Petroleum and Natural Gas Industries

13

Dibawah ini adalah tabel spesifikasi ketebalan minimum dari dinding valve untuk
bagian bagian tertentu dari valve.

14

15

16

17

18

Butt-welding ends

Gambar dibawah ini menunjukan spesifikasi dari proses pengelasan Butt-weld

untuk valve :

19

Tabel di bawah ini menjelaskan material yang digunakan pada parts/bagian dari
valve.

20

DAFTAR PUSTAKA
http://www.api.org/Standards
diakses 9 maret 2015 1:02
http://www.eng-tips.com/viewthread.cfm?qid=160204
diakses 9 maret 2015 1:02
http://www.api.org/globalitems/globalheaderpages/about-api/api-history
diakses 9 maret 2015 1:02
http://www.api.org/~/media/files/publications/catalog/final-catalog.pdf
diakses 9 maret 2015 1:18
http://www.piping-designer.com/American_Petroleum_Institute
diakses 9 maret 2015 1:36
http://www.engineeringtoolbox.com/api-standards-d_766.html
diakses 9 maret 2015 1:36
http://www.woodcousa.com/line_pipe_properties.htm
diakses 9 maret 2015 1:49
http://www.api.org/Certifications
diakses 10 maret 2015 15:03
http://www.api.org/certification-programs/individual-certification-programs-icp
diakses 10 maret 2015 15:03
http://www.api.org/certification-programs/engine-oil-diesel-exhaust-fluid
diakses 10 maret 2015 15:09
http://www.jdvalves.com
diakses 10 maret 2015 17:30
21

http://www.pmfirst.com/materials/api-5lx.php
diakses 10 maret 2015 17:30

22
