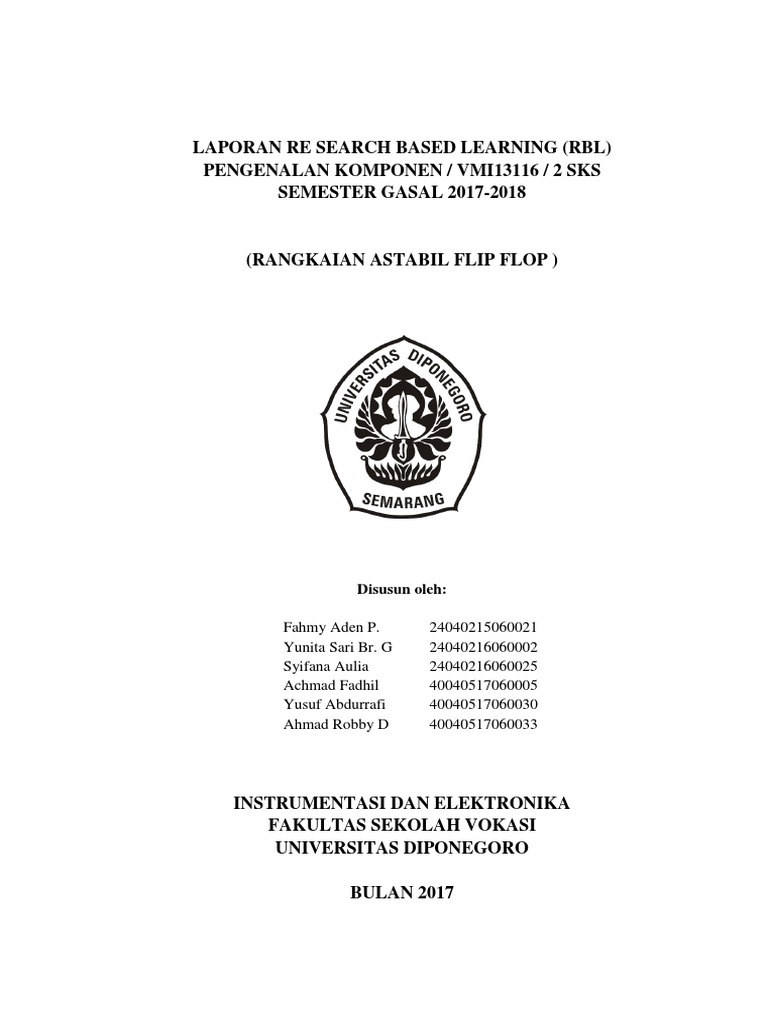

LAPORAN RE SEARCH BASED LEARNING (RBL)

PENGENALAN KOMPONEN / VMI13116 / 2 SKS

SEMESTER GASAL 2017-2018

(RANGKAIAN ASTABIL FLIP FLOP )

Disusun oleh:

Fahmy Aden P. 24040215060021

Yunita Sari Br. G 24040216060002
Syifana Aulia 24040216060025
Achmad Fadhil 40040517060005
Yusuf Abdurrafi 40040517060030
Ahmad Robby D 40040517060033

INSTRUMENTASI DAN ELEKTRONIKA

FAKULTAS SEKOLAH VOKASI
UNIVERSITAS DIPONEGORO

BULAN 2017
1. TUJUAN PERCOBAAN
Agar mahasiswa dapat merangkai suatu rangkaian sederhana, dimana
rangkaian tersebut yaitu rangkaian astabil flip-flop. Juga dapat mengetahui
fungsi dari masing-masing komponen pada rangkaian dan mengetahui
bagaimana jalannya rangkaian tersebut.

2. TEORI DASAR
A. Flip Flop 2 Transistor (Astabil)
Flip-flop 2 transistor merupakan rangkaian kombinasi 2 transistor
yang masing-masing bekerja sebagai saklar dan akan aktif secara bergantian
terus menerus.

B. Prinsip Kerja Flip Flop

Prinsip kerja dari rangkaian flip flop dibandingkan dengan prinsip
dari kerja transistor sebagai saklar adalah sama, yaitu apabila rangkaiannya
diberi tegangan maka salah-satu dari kondisi transistornya menjadi hidup.
Keadaan ini pula memiliki ketergantungan kepada kapasitor yang memiliki
ketinggian muatan yang lebih jika dibandingkan dengan komponen lainnya.
Bila lebih diperinci lagi, sebuah kapasitor yang ketinggian muatannya lebih
akan menyebabkan lepasnya muatan listrik lebih dulu kemudian terjadi
hubungan antara kaki transistor dengan kapasitor yg kondisinya sedang on.

3. METODE PERCOBAAN
A. Desain dan Bahan

Gambar 3.1 Desain Rangkaian

 Alat yang di buat pada kelompok kami adalah flip flop 2 transistor.
Flip flop disini menggunakan dua buah transistor S9013 yang berfungsi
sebagai drive relay.

Tabel 3.1 Daftar alat dan bahan RBL

ALAT DAN
NO JUMLAH FUNGSI HARGA
BAHAN
Menghambat arus
1. Resistor 10 kohm 2 Rp. 200
dan tegangan
Menghambat arus
2. Resistor 100 ohm 2 Rp. 200
dan tegangan
Kapastiror 100F Menyimpan energi
3. 2 Rp. 400
/ 10v listrik
4. Dioda LED 2 Indikator elektronika Rp. 500
5. Transistor S9013 2 Driver relay Rp. 800
Sumber tegangan
6. Baterai 9 Volt 1 Rp. 10000
dan arus
Sebagai papan atau
7. PCB 1 penopang rangkaian Rp. 6500
elektronika
Sebagai penghubung
8. Jumper 5 Gulungan (kabel) antar Rp. 5000
rangkain elektronika

B. Prosedur Percobaan dan Cara Kerja Alat

1. Menyiapkan alat dan bahan yang dibutuhkan
2. Memasang diode led, resistor, kapasitor transistor ke pcb lubang
3. menghubungkan resistor 1 ke positif diode led 1, kaki resistor 3, kaki
positif diode 2, dan positif batrerai
4. menghubungkan resistor 1 ke basis transistor 1, negative diode led
terhudung ke resistor 2, kaki resistor 2 juga terhubung ke positif
kapasitor 1 dan kolektor transistor 1. Negative kapasitor 1 terhubung ke
kaki resistor 3 dan basis transitor 2.
5. Menghubungkan kaki kolektor transistor 2 terhubung ke kaki resistor 4
dan positif kapasitor, kaki resistor 4 terhubung ke negative diode 2.
6. Kaki negative kapasitor 2 terhubung ke basis transistor 1 dan resistor 1.
7. Menghubungkan kaki emitor transitor 1 dan transitor 2 ke negative
baterai.
8. Jika sudah terangkai, akan terlihat nyala lednya.
4. PENGOLAHAN DATA

Tabel 5.1 Data hubungan komponen untuk mengaktifkan LED

No. Q1 Q2 C1 C2 D1 D2
1 ON OFF ON OFF ON OFF
2 OFF ON OFF ON OFF ON

Pada rangkaian astabil flip-flop kombinasi 2 transistor yang masing-masing

bekerja sebagai saklar dan akan aktif secara bergantian terus menerus.

5. ANALISIS
Pada hasil percobaan yang telah diperoleh menunjukan bahwa saat rangkaian
flip-flop aktif maka kedua lampu LED akan hidup dan mati secara bergantian. Ini
dikarenakan oleh rangkaian flip-flop yang memiliki kombinasi 2 transistor yang
masing-masing bekerja sebagai saklar dan akan aktif secara bergantian terus
menerus. Hasil yang diperoleh telah menunjukan sesuai dengan teori dasar yang
telah ada yaitu prinsip kerja dari rangkaian flip flop dibandingkan dengan prinsip
dari kerja transistor sebagai saklar adalah sama, yaitu apabila rangkaiannya diberi
tegangan maka salah-satu dari kondisi transistornya menjadi hidup. analitik sesuai
dengan teori dasar.

6. KESIMPULAN
Flip-flop adalah keluarga Multivibrator yang mempunyai dua keadaaan
stabil atau disebut Bistobil Multivibrator. Prinsip dasar dari flip-flop adalah suatu
komponen elektronika dasar seperti transistor, resistor dan dioda yang di
rangkai menjadi suatu rangkaian elektronika yang dapat bekerja secara
sekuensial.
7. REFERENSI
Dasar, Elektronika. 2012. http://elektronika-dasar.web.id/flip-flop-2-
transistor-astabil-multivibrator/ (Diakses pada 3 Juli 2012)

Fatma. 2012. http://elektronikadasar.info/rangkaian-flip-flop.htm

(Diakses pada 23 September 2012)

8. PEMBAGIAN TUGAS

Nama NIM Deskripsi Tugas

Mengecek Rangkaian dan
Fahmy Aden 24040215060021
RBL
Yunita Sari Br. G 24040216060002 Menyolder dan PPT
Syifana Aulia 24040216060025 RBL dan PPT
Achmad Fadhil
40040517060005 Merangkai Alat dan RBL
Naufal M
Menyolder dan Merangkai
Yusuf Abdurrafi 40040517060030
Alat
Ahmad Robby 40040517060033 Menyolder dan Membeli Alat

9. LAMPIRAN (JIKA PERLU)
