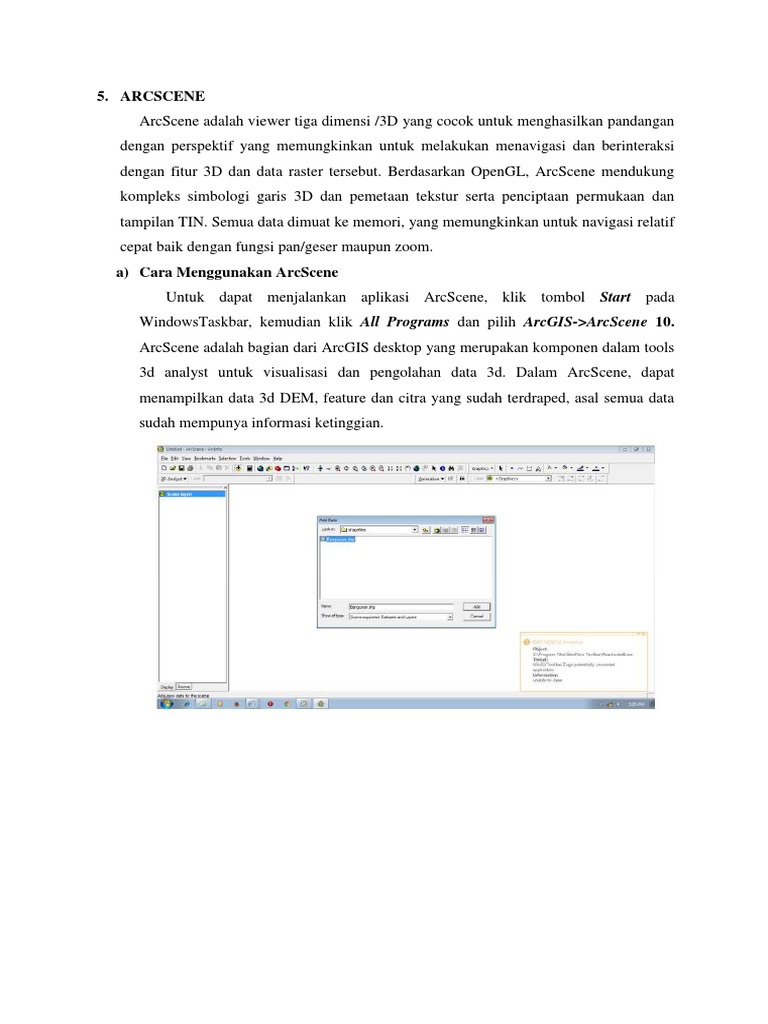

5.

ARCSCENE
ArcScene adalah viewer tiga dimensi /3D yang cocok untuk menghasilkan pandangan
dengan perspektif yang memungkinkan untuk melakukan menavigasi dan berinteraksi
dengan fitur 3D dan data raster tersebut. Berdasarkan OpenGL, ArcScene mendukung
kompleks simbologi garis 3D dan pemetaan tekstur serta penciptaan permukaan dan
tampilan TIN. Semua data dimuat ke memori, yang memungkinkan untuk navigasi relatif
cepat baik dengan fungsi pan/geser maupun zoom.
a) Cara Menggunakan ArcScene
Untuk dapat menjalankan aplikasi ArcScene, klik tombol Start pada
WindowsTaskbar, kemudian klik All Programs dan pilih ArcGIS->ArcScene 10.
ArcScene adalah bagian dari ArcGIS desktop yang merupakan komponen dalam tools
3d analyst untuk visualisasi dan pengolahan data 3d. Dalam ArcScene, dapat
menampilkan data 3d DEM, feature dan citra yang sudah terdraped, asal semua data
sudah mempunya informasi ketinggian.
 b) Bagian – Bagian ArcScene

Menu
Standard Toolbar

Table of Content

Content

Nama Fungsi
Menu Sekumpulan perintah berbasis teks/kata untuk
melakukan tugas-tugas tertentu.
Table of Content Memuat layer-layer yang digunakan dalam project.
 c) Fungsi Tools Pada ArcScene

1) MENU BAR

a) Menu File

Nama Fungsi
New Untuk membuat dokumen peta baru.
Open Untuk membuka dokumen peta yang telah dibuat dan
disimpan.
Save Untuk menyimpan dokumen peta yang telah dibuat atau di
edit.
Save As... Untuk menyimpan dokumen peta yang pernah disimpan
sebelumnya dengan menggunakan nama baru atau
penempatan lokasi yang berbeda.
Save A Copy... Untuk menyimpan dan menduplikasi file yang telah
disimpan.
Add Data Untuk menambahkan data baru pada lembar kerja peta
yang digunakan.
Sign In... Untuk menyambungkan ArcGIS ke koneksi internet.
Print Untuk mencetak dokumen peta yang telah dibuat.
Export Scene Untuk menyimpan (keluaran/hasil) peta dengan format
PNG, EPS, JPEG atau File PDF.
Scene Document Properties Untuk menampilkan kotak dialog Scene Document
Properties.
Exit Untuk keluar dari aplikasi.
 b) Menu Edit

Nama Fungsi
Undo Untuk membatalkan perintah terakhir.
Redo Untuk mengembalikan perintah terakhir yang dibatalkan.
Cut Untuk memindahkan ketempat lain seutuhnya.
Copy Untuk mengcopy data yang dipilih.
Paste Untuk menampilkan hasil copy dari data sebelumnya ke
tampilan yang baru.
Delete Untuk menghapus layout yang telah dipilih.
Copy Scene To Clipboard Untuk menduplikasi data peta pada papan kerja Arc Scene.
Select All Elements Untuk menandai semua teks, grafik dan objek tempat lain
pada sebuah peta.
Unselect All Elements Untuk menghilangkan atau membatalkan penandaan pada
teks, grafik dan objek tempat lain pada peta.
Zoom to Selected Elements Untuk memperbesar atau memperkecil teks, grafik atau
elemen peta yang dipilih atau sedang dikerjakan.
 c) Menu View

Nama Fungsi
View Settings Untuk mengatur tampilan view.
Graphs Untuk menampilkan grafik pada peta
Full Screen Untuk membuat tampilan layar tampak besar.
Status Bar untuk menambahkan informasi di bagian bawah dari
lembar kerja ArcMap.
Screen Properties Mengatur tampilan layar di monitor.

d) Menu Bookmarks

Nama Fungsi
Create Untuk membuat bookmark baru
Manage Untuk mengatur bookmark
 e) Menu Selection
Nama
Select By Attributes...
Select By Location...
Zoom To Selected Features
Statistics...
Set Selectable Layers
Clear Selected Features
Interactive Selection Method
Selection Options...
f) Menu Geoprocessing
Fungsi
Untuk memilih satu atau sekumpulan data yang memiliki
suatu informasi tertentu
Untuk memilih suatu data berdasarkan lokasinya, tentu
dengan kriteria tertentu
Untuk melakukan zooming pada data yang dipilih
Untuk mengelola fungsi statistik pada ArcMap
Untuk mengatur dan memilir tampilan layer
Untuk menghapus data yang dipilih
Untuk menampilkan beberapa Metode Pemilihan Interaktif
Untuk menampilkan kotak dialog Selection Options
 Nama Fungsi
Buffer Fitur pemprosesan data peta yang digunakan untuk
membuat poligon dengan jarak tertentu.
Clip Fitur pemprosesan data yang digunakan untuk
memasukkan data secara berlapis atau bertumpukan
Intersect Untuk menghitung persimpangan geometric yang ada
pada lembar kerja peta.
Union Untuk menghitung bagian geometric yang ada pada
lembar kerja peta.
Merge Untuk mengkombinasikan beberapa input setdata yang
sama untuk menghasilkan setdata yang baru.
Dissolve Untuk mengelompokkan berdasarkan spesifikasi atribut
pada data yang ada.
Search For Tools Untuk membuka jendela pencarian sehingga dapat
mencari letak alat pemprosesan data.
ArcToolBox Untuk membuka jendela ArcToolbox yang bisa diakses
dalam alat pemprosesan data.
Environments.. Untuk membuka dialog tempat pemprosesan data.
Results Untuk menampilkan kotak dialog Result.
ModelBuilder Untuk membuat, mengedit, dan mengelola model.
Python Untuk membuat geoprosessing script yang dapat
menjalankan fungsi analisis spasial secara efektif dan
memungkinkan otomatisasi menjalankan analisis spasial.
Geoprocessing Resource Untuk menuju ke halaman ArcGIS Resources secara
Center online.
Geoprocessing Options... Untuk membuka pilihan dialog pemprosesan data.

g) Menu Customize
 Nama Fungsi
Toolbars Untuk menampilkan Tools Toolbars pada ArcMap.
Extensions... Untuk memilih ekstensi yang ingin digunakan.
Add-In Manager... Untuk mengelola add-ins yang dikembangkan dengan
ArcGIS Pro SDK untuk Microsoft .NET.
Customize Mode... Untuk mengatur costumize pada ArcMap.
Style Manager... Untuk menambah, memodifikasi, dan menghapus gaya
node.
ArcMap Options... Untuk menampilkan kotak dialog ArcMap Options

h) Menu Windows

Nama Fungsi
Overview Sebuah jendela kecil yang selalu menampilkanpeta secara
keseluruhan.
Magnifier Untuk melihat tampilan peta yang lebih detil.
Viewer Untuk memperbesar dan menggeser ke bagian peta yang
berbeda untuk membandingkannya dengan apa yang
ditampilkan di jendela ArcMap utama
Table Of Contents Memuat layer-layer yang digunakan dalam project.
Catalog Mempunyai fungsi-fungsi untuk pendesainan basisdata dan
pengelolaan data.
Search Untuk mencari map, data, atau tool.
Image Analysis Untuk menganalisis gambar pada peta.
 i) Menu Help

Nama Fungsi
ArcGIS Dekstop Help
ArcGIS Dekstop Resource Center
What’s This?
About ArcMap...
2) TOOLBAR

Ikon Nama Fungsi

New Scene File Untuk membuat tampilan
peta baru.
Open Untuk membuka proyek yang
sudah dibuat sebelumnya.
Save Untuk menyimpan proyek
yang sedang dikerjakan.

Print Untuk mencetak peta.

Cut Untuk memindahkan feature

yang sedang diedit dan
terpilih.
Copy Untuk menggandakan feature
yang terpilih.
Paste Untuk mengeksekusi feature
yang di cut atau copy.
Delete Untuk menghapus feature
yang sedang diedit dan
terpilih
Undo Untuk membatalkan perintah
atau aksi sebelumnya.
Redo Untuk membatalkan perintah
Undo
Add Data Untuk memanggil layer.

Add New Viewer

Table of Contens Window

Catalog window

Search window

ArcToolbox window
Python window

ModelBuilder window

What’s This?

Toolbar Options

Navigate

Fly

Center on Target
Zoom to Target
Set Observer

Zoom In Untuk memperbesar jendela

geografis dengan mengklik
titik atau menyeret kotak.
Zoom Out Untuk memperkecil dari
jendela geografis dengan
mengklik titik atau menyeret
kotak.
Pan Memungkinkan untuk
menggeser frame data.
Full Extent Memungkinkan untuk
memperbesar ke peta secara
keseluruhan.
Select Features Untuk memperjelas tampilan
dalam skala yang lebih besar.
Clear Selected Features

Select Graphics

Identify Mengidentifikasi fitur

geografis atau tempat yang
di-klik.
HTML Popup Untuk menghubungkan
obyek dengan suatu file
dokumen sepertigambar, film
atau website.
Find Features Untuk mencari lokasi sebuah
obyek atau bagian dari peta.
Measure

Open Time Slider Window

Toolbar Options

Layer
Create Contours

Create Steepest Path
