Denny Syamsudin / 161020100056 / Teknik Elektro 5A1

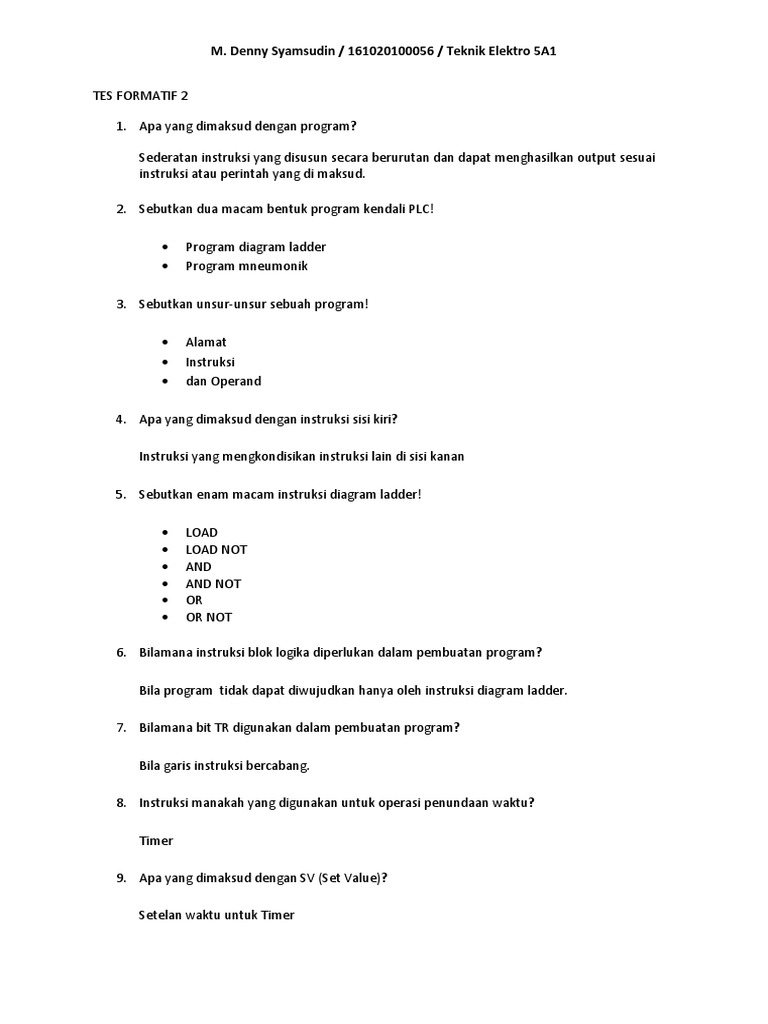

TES FORMATIF 2

1. Apa yang dimaksud dengan program?

Sederatan instruksi yang disusun secara berurutan dan dapat menghasilkan output sesuai
instruksi atau perintah yang di maksud.

2. Sebutkan dua macam bentuk program kendali PLC!

 Program diagram ladder

 Program mneumonik

3. Sebutkan unsur-unsur sebuah program!

 Alamat
 Instruksi
 dan Operand

4. Apa yang dimaksud dengan instruksi sisi kiri?

Instruksi yang mengkondisikan instruksi lain di sisi kanan

5. Sebutkan enam macam instruksi diagram ladder!

 LOAD
 LOAD NOT
 AND
 AND NOT
 OR
 OR NOT

6. Bilamana instruksi blok logika diperlukan dalam pembuatan program?

Bila program tidak dapat diwujudkan hanya oleh instruksi diagram ladder.

7. Bilamana bit TR digunakan dalam pembuatan program?

Bila garis instruksi bercabang.

8. Instruksi manakah yang digunakan untuk operasi penundaan waktu?

Timer

9. Apa yang dimaksud dengan SV (Set Value)?

Setelan waktu untuk Timer

 M. Denny Syamsudin / 161020100056 / Teknik Elektro 5A1

10. Apa tujuan suatu instruksi ditulis menggunakan kode fungsi?

Untuk memasukkan instruksi yang tidak tersedia tombolnya pada Konsol Pemrogram.

11. Sebutkan contoh instruksi yang tidak memerlukan operand!

END(01), IL(02), ILC(03), JMP(04), JME(05)

12. Sebutkan contoh instruksi yang tidak memerlukan kondisi!

END(01)

13. Mengapa bit operand untuk perlatan I/O harus ditetapkan terlebih dahulu sebelum
membuat diagram ladder?

Agar operand untuk peralatan I/O konsisten.

14. Konversikan diagram ladder berikut ini menjadi kode mneumonik!

0,00 0,01 10,00

0.02 10,01

Alamat Instruksi Operand

00000 LD NOT 0.00
00001 OUT TR 0
00002 AND LD 0.01
00003 OUT 10.00
00004 LD NOT TR 0
00005 AND 0.02
00006 OUT 10.01

15. Konversikan program mneumonik berikut ini menjadi program diagram ladder!
 M. Denny Syamsudin / 161020100056 / Teknik Elektro 5A1

Alamat Instruksi Operand

00000 LD NOT 0.00
00001 OUT TR0
00002 LD 0.01
00003 OR 10.00
00004 OR TIM 000
00005 AND LD
00006 AND NOT 10.01
00007 OUT 10.00
00008 TIM 001
#050

0.00 0.01 TIM001 10.00

10.00
TIM
001
TIM004 #100
