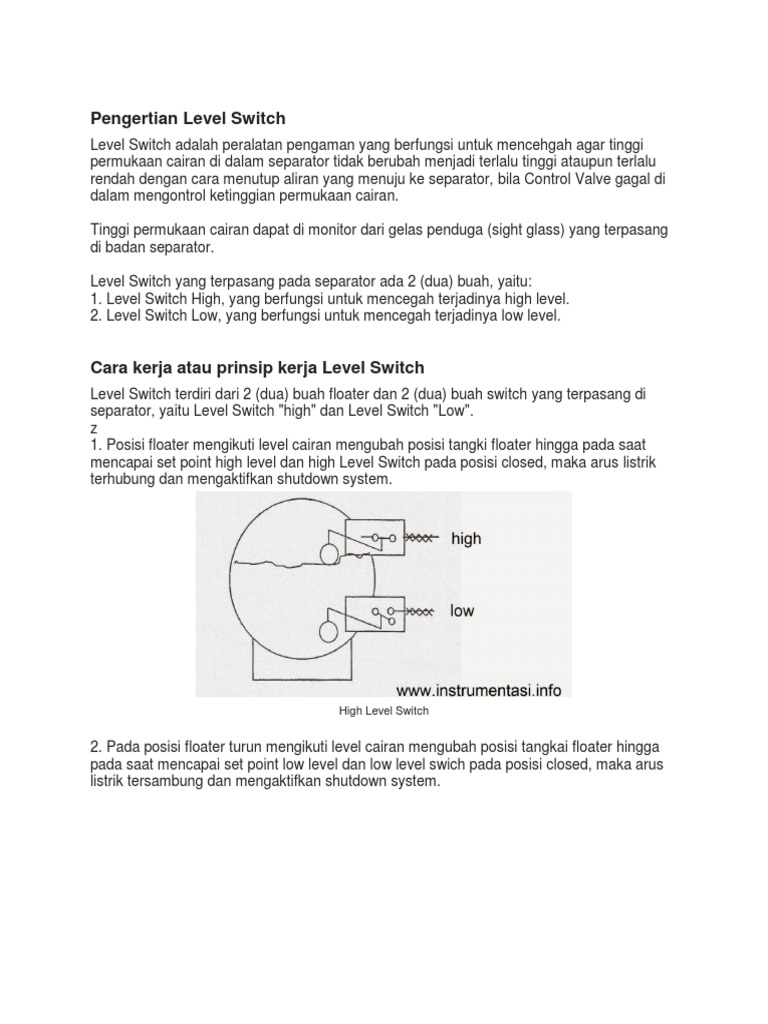

Pengertian Level Switch

Level Switch adalah peralatan pengaman yang berfungsi untuk mencehgah agar tinggi
permukaan cairan di dalam separator tidak berubah menjadi terlalu tinggi ataupun terlalu
rendah dengan cara menutup aliran yang menuju ke separator, bila Control Valve gagal di
dalam mengontrol ketinggian permukaan cairan.

Tinggi permukaan cairan dapat di monitor dari gelas penduga (sight glass) yang terpasang
di badan separator.

Level Switch yang terpasang pada separator ada 2 (dua) buah, yaitu:
1. Level Switch High, yang berfungsi untuk mencegah terjadinya high level.
2. Level Switch Low, yang berfungsi untuk mencegah terjadinya low level.

Cara kerja atau prinsip kerja Level Switch

Level Switch terdiri dari 2 (dua) buah floater dan 2 (dua) buah switch yang terpasang di
separator, yaitu Level Switch "high" dan Level Switch "Low".
z
1. Posisi floater mengikuti level cairan mengubah posisi tangki floater hingga pada saat
mencapai set point high level dan high Level Switch pada posisi closed, maka arus listrik
terhubung dan mengaktifkan shutdown system.

High Level Switch

2. Pada posisi floater turun mengikuti level cairan mengubah posisi tangkai floater hingga
pada saat mencapai set point low level dan low level swich pada posisi closed, maka arus
listrik tersambung dan mengaktifkan shutdown system.
Low Level Switch
