III.

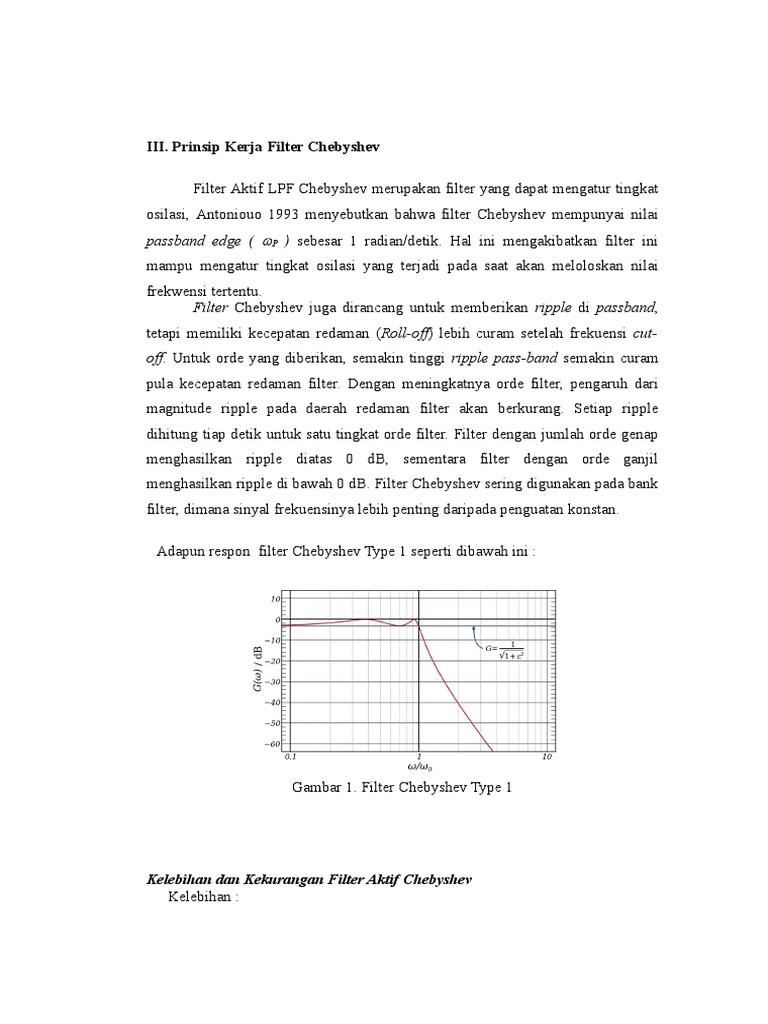

Prinsip Kerja Filter Chebyshev

Filter Aktif LPF Chebyshev merupakan filter yang dapat mengatur tingkat
osilasi, Antoniouo 1993 menyebutkan bahwa filter Chebyshev mempunyai nilai
passband edge ( P ) sebesar 1 radian/detik. Hal ini mengakibatkan filter ini
mampu mengatur tingkat osilasi yang terjadi pada saat akan meloloskan nilai
frekwensi tertentu.
Filter Chebyshev juga dirancang untuk memberikan ripple di passband,
tetapi memiliki kecepatan redaman (Roll-off) lebih curam setelah frekuensi cut-
off. Untuk orde yang diberikan, semakin tinggi ripple pass-band semakin curam
pula kecepatan redaman filter. Dengan meningkatnya orde filter, pengaruh dari
magnitude ripple pada daerah redaman filter akan berkurang. Setiap ripple
dihitung tiap detik untuk satu tingkat orde filter. Filter dengan jumlah orde genap
menghasilkan ripple diatas 0 dB, sementara filter dengan orde ganjil
menghasilkan ripple di bawah 0 dB. Filter Chebyshev sering digunakan pada bank
filter, dimana sinyal frekuensinya lebih penting daripada penguatan konstan.

Adapun respon filter Chebyshev Type 1 seperti dibawah ini :

Gambar 1. Filter Chebyshev Type 1

Kelebihan dan Kekurangan Filter Aktif Chebyshev


Kelebihan :
1. Mampu mengatur tingkat osilasi yang terjadi pada saat akan meloloskan
nilai frekwensi tertentu dibandingkan dengan filter Butterworth dan
Bessel.
Kekurangan :
1. Terdapat ripple ( ketidak stabilan ) pada Passbandnya
2. Lebih sulit dirancang

Daftar Pustaka

1. Andreas Antonio, 1993, “ Digital Filters : Analysis, Design, And Applications “,


MC Graw Hill.
