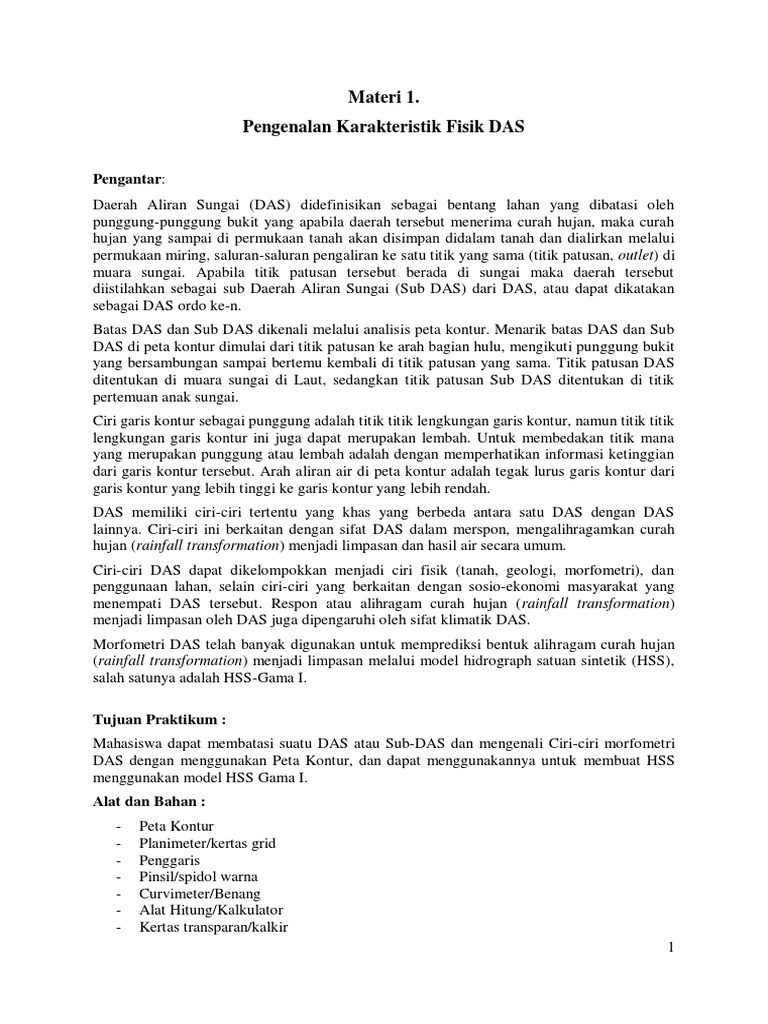

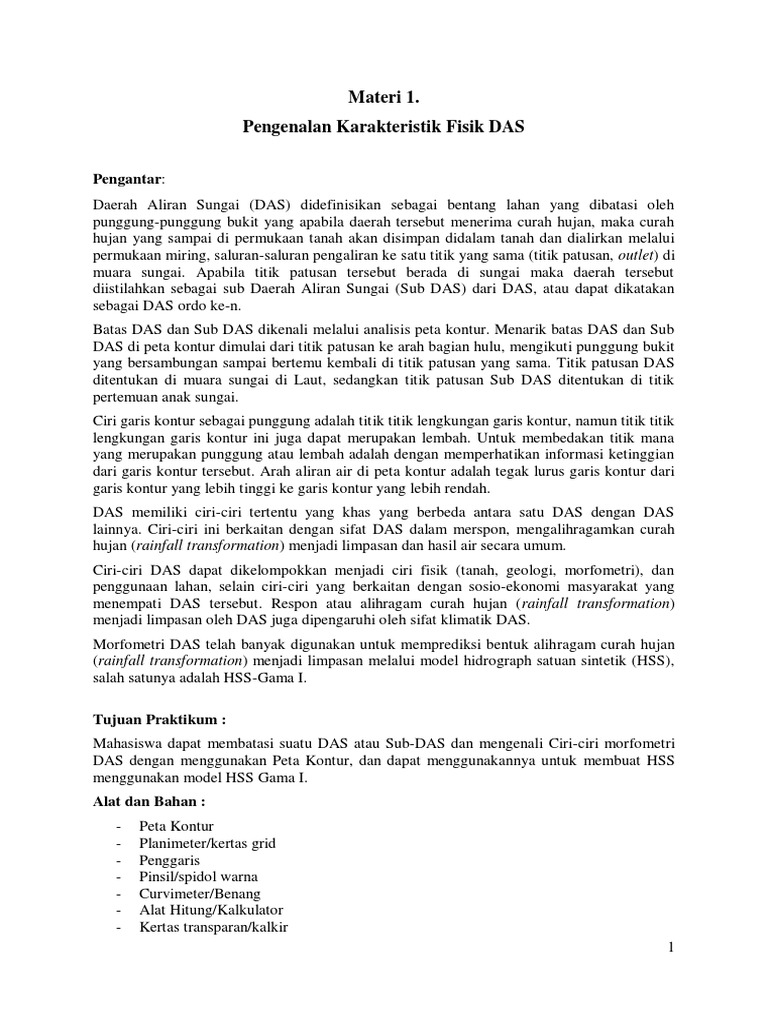

Materi 1.

Pengenalan Karakteristik Fisik DAS

Pengantar:
Daerah Aliran Sungai (DAS) didefinisikan sebagai bentang lahan yang dibatasi oleh
punggung-punggung bukit yang apabila daerah tersebut menerima curah hujan, maka curah
hujan yang sampai di permukaan tanah akan disimpan didalam tanah dan dialirkan melalui
permukaan miring, saluran-saluran pengaliran ke satu titik yang sama (titik patusan, outlet) di
muara sungai. Apabila titik patusan tersebut berada di sungai maka daerah tersebut
diistilahkan sebagai sub Daerah Aliran Sungai (Sub DAS) dari DAS, atau dapat dikatakan
sebagai DAS ordo ke-n.
Batas DAS dan Sub DAS dikenali melalui analisis peta kontur. Menarik batas DAS dan Sub
DAS di peta kontur dimulai dari titik patusan ke arah bagian hulu, mengikuti punggung bukit
yang bersambungan sampai bertemu kembali di titik patusan yang sama. Titik patusan DAS
ditentukan di muara sungai di Laut, sedangkan titik patusan Sub DAS ditentukan di titik
pertemuan anak sungai.
Ciri garis kontur sebagai punggung adalah titik titik lengkungan garis kontur, namun titik titik
lengkungan garis kontur ini juga dapat merupakan lembah. Untuk membedakan titik mana
yang merupakan punggung atau lembah adalah dengan memperhatikan informasi ketinggian
dari garis kontur tersebut. Arah aliran air di peta kontur adalah tegak lurus garis kontur dari
garis kontur yang lebih tinggi ke garis kontur yang lebih rendah.
DAS memiliki ciri-ciri tertentu yang khas yang berbeda antara satu DAS dengan DAS
lainnya. Ciri-ciri ini berkaitan dengan sifat DAS dalam merspon, mengalihragamkan curah
hujan (rainfall transformation) menjadi limpasan dan hasil air secara umum.
Ciri-ciri DAS dapat dikelompokkan menjadi ciri fisik (tanah, geologi, morfometri), dan
penggunaan lahan, selain ciri-ciri yang berkaitan dengan sosio-ekonomi masyarakat yang
menempati DAS tersebut. Respon atau alihragam curah hujan (rainfall transformation)
menjadi limpasan oleh DAS juga dipengaruhi oleh sifat klimatik DAS.
Morfometri DAS telah banyak digunakan untuk memprediksi bentuk alihragam curah hujan
(rainfall transformation) menjadi limpasan melalui model hidrograph satuan sintetik (HSS),
salah satunya adalah HSS-Gama I.

Tujuan Praktikum :
Mahasiswa dapat membatasi suatu DAS atau Sub-DAS dan mengenali Ciri-ciri morfometri
DAS dengan menggunakan Peta Kontur, dan dapat menggunakannya untuk membuat HSS
menggunakan model HSS Gama I.
Alat dan Bahan :
- Peta Kontur
- Planimeter/kertas grid
- Penggaris
- Pinsil/spidol warna
- Curvimeter/Benang
- Alat Hitung/Kalkulator
- Kertas transparan/kalkir
1
Metode Kerja :
1. Membatasi Sub DAS/DAS
- Tentukan titik keluaran air (patusan, outlet) dari sebuah Sub DAS atau DAS yang akan
dibatasi (Dalam Peta Kontur Bahan Praktek diberi tanda bulat berwarna hitam).
- Tarik garis dari titik patusan ke arah hulu mengikuti punggung bukit yang memisahkan
aliran ke titik patusan yang berbeda, sampai ke titik tertinggi, kemudian diteruskan ke
arah hilir sampai garis tersebut bertemu di titik patusan, dimana penarikan garis
dimulai.
Catatan: untuk memudahkan dalam membedakan garis sebagai kontur dan garis sebagai
sungai, anak sungai; garis yang berupa sungai diberi warna berbeda dengan garis kontur.
2. Menetapkan ordo sungai.

Penetapan ordo sungai dilakukan terhadap sungai dan anak sungai (jaringan drainase)
yang berada dalam DAS, Sub DAS yang telah dibatasi.
Penetapan Ordo menngunakan cara yang dikemukakan oleh Horton (1945), Strahler
(1957) dan Leopold (1964), sebagai berikut (Gambar 1).
- Segmen sungai paling hulu (ujung) ditetapkan sebagai sungai ordo 1 (satu).
- Apabila dua segmen sungai yang berordo sama saling bertemu, maka segmen sungai
berikutnya setelah pertemuan dua segmen sungai yang berorodo sama tersebut
menjadi segmen sungai yang berordo satu tingkat lebih tinggi dari ordo sungai yang
saling bertemu tersebut.
- Apabila segmen sungai yang berbeda ordo saling bertemu tidak membentuk segmen
sungai berorodo lebih tinggi tetapi tetap berordo sama dengan segmen sungai berordo
tertinggi yang saling bertemu.

Gambar-1

2
3. Mengukur Luas DAS/Sub DAS
Luas DAS/Sub DAS dapat ditentukan melalui pengukuran menggunakan planimeter atau
dengan cara grid, atau alat ukur/metode penentuan luas lainnya. Dalam praktek ini
gunakan cara grid. Buat grid ukuran 1 x 1 (cm2), skala Peta 1:25.000.
4. Mengukur panjang sungai setiap segmen ordo sungai.
Panjang sungai diukur untuk masing-masing segmen sungai dari mulai segmen sungai
berordo-1 sampai dengan segmen sungai berordo tertinggi.
Ordo (i) Nomor (j) panjang (l)
1. 1
2
m
Jumlah-1 (N-1) (L-1)
2. 1
2
o
Jumlah-2 (N-2) (L-2)
n. 1
2
p
Jumlah-n (N-n) (L-n)
Jumlah Total (Nt) (Lt)

Panjang segmen sungai dapat diukur dengan menggunakan curvimeter atau alat ukur
panjang lainnya.

Panjang sungai masing-masing ordo (li) adalah

li = ∑ lij
Panjang Total Sungai (Lt) adalah:
Lt = ∑ li
5. Mengukur Perimeter DAS (P)
Perimeter DAS adalah panjang batas DAS/Sub DAS.
Pengukuran perimeter DAS sama dengan mengukur panjang sungai, dapat menggunakan
curvimeter atau alat ukur panjang lainnya.
6. Menentukan Bagian Hulu DAS
Bagian hulu DAS (sub DAS) adalah daerah di atas garis yang memotong titik berat DAS
di sungai utama dan tegak lurus terhadap garis yang menghubungkan titik berat DAS
dengan titik patusan (outlet).
Titik berat DAS ditetepkan secara coba-coba dengan mencari titik keseimbangan DAS,
dengan cara sebagai berikut:
 Bentuk DAS digambar pada suatu media kaku (misal karton), kemudian dipotong
mengikuti batas DAS tersebut. Dengan menggunakan benda tajam (misal jarum)
dicari titik yang apabila digantungkan terjadi keseimbangan.
 Titik berat DAS digeser ke titik di sungai utama yang paling dekat.
 Titik tersebut kemudian dihubungkan dengan titik patusan (outlet).
 Tarik garis lurus yang melewati titik berat DAS di sungai tegak lurus terhadap garis
hubung titik berat DAS di sungai dg titik patusan (outlet) sampai menyentuh garis
batas DAS.
3
  Ukur luas daerah yang dibatasi oleh garis tersebut dan garis batas DAS di atas garis
tersebut. Pengukuran ini akan mendapatkan luas DAS bagian hulu (Au)
7. Menentukan Lebar DAS. Lebar DAS ditentukan di bagian 75% (W75) dan 25% (W25)
Sungai Utama (Lu). Sungai utama adalah sungai terpanjang yang melalui titik patusan
(outlet).
 Tentukan titik di sungai utama yang memiliki panjang sungai 75% dan 25% dari
panjang sungai utama. Panjang sungai diukur mulai dari titik patusan (outlet)
 Tarik garis lurus dari masing-masing titik tersebut ke titik patusan.
 Buat garis lurus yang melewati masing-masing titik-titik tersebut dan tegal lurus
terhadap garis yang menghubungkan masing-masing titik-titik tersebut dengan titik
patusan sampai menyentuh garis batas DAS.
 Ukur panjang garis-garis tersebut dan akan menghasilkan W75 dan W25.
8. Tentukan

a. Kerapatan jaringan drainase/sungai (D)

D = Lt/A, km/km2
b. Faktor Bentuk (shape factor, Sf)
Sf = A/Lu2 nilai Sf < 1
c. Faktor bangun (Bf)
Bf = Lu2/A; nilainya >1
d. Nisbah Elongasi, RE (Φ lingkaran luas DAS dibagi panjang sungai utama)
RE = 1,128A0,5/Lu ; nilainya ≤ 1
e. Nisbah sirkulatori, RS (luas DAS/luas lingkaran perimeter DAS)
RS = 12,57A/P2); nilainya ≤ 1
f. Kofesien kemampatan, Kf (perimeter DAS/perimeter lingkaran luas DAS)
Kf = 0,2821P/A0,5 ; nilainya ≥ 1
g. Faktor Sumber (SF = L1/Lt)
h. Frekuensi Sumber (SN = N1/Nt)
i. Faktor Lebar (WF = W0,75Lu/W0,25Lu)
j. Luas bagian hulu (RUA = Au/A)
k. Faktor Simetri (SIM = WF*RUA)
l. Jumlah Pertemuan sungai (JN = N1 – 1)
m. Waktu Konsentrasi (Tc = 0,43 (L/100 SF)3 + 1,0665 SIM + 1,2775)
n. Debit Puncak (Qp = 0,1836 A0,5886 Tc-0,4008 JN0,2381)
o. Waktu Dasar (Tb = 27,4132 Tc0,1457 S-0,0986 SN0,7344 RUA0,2574)
p. Indeks Infiltrasi diduga dengan (= 10,4903 - 3,859.10-6+1,6985.10-13(A/SN)4)
q. Pola jaringan sungai; ditentukan dengan membandingkan bentuk jaringan dengan
gambar referensi bentuk jaringan sungai

4
 Materi 2
Analisa Data Curah Hujan Wilayah

Pengantar

Curah hujan merupakan bentuk presipitasi yang sering terjadi di daerah tropis, sehingga
menjadi paling penting untuk analisis hidrologi, termasuk hidrologi hutan. Namun demikian
curah hujan suatu wilayah sangat sulit diketahui secara pasti, mengingat curah hujan yang
dikatahui adalah curah hujan di suatu titik yang diukur oleh alat penakar hujan, baik manual
maupun otomatis.
Curah hujan suatu wilayah akan diketahui secara lebih baik apabila di wilayah tersebut
terdapat penakar hujan dalam jumlah memadai dan ditempatkan dan diukur secara benar.
Makin banyak jumah penakar hujan akan memberikan hasil perkiraan curah hujan wilayah
yang lebih baik, namun hal ini menimbulkan konsekuensi semakin besarnya biaya yang
diperlukan.
Data curah hujan yang dikumpulkan oleh suatu stasiun pengukur hujan sering dijumpai tidak
lengkap, yang disebabkan oleh kelalain petugas maupun penyebab lainnya. Apabila di
wilayah tersebut terdapat stasiun pengukur hujan lainnya yang relatif berdekatan dan datanya
lengkap atau lebih lengkap, maka data yang tidak lengkap tersebut dapat diduga dengan cara-
cara pendugaan data hilang, terutama data hujan bulanan.
Pengukuran data hujan juga sering terjadi ketidakkonsistenan (inconsistence) yang
disebabkan perpindahan lokasi alat pengukur, gangguan yag meyebabkan posisi alat tidak
benar dan sebagainya. Ketidak-konsistenan data perlu dikoreksi terlebih dahulu sebelum
digunakan untuk analisis hidrologi.

Curah hujan suatu wilayah dapat diduga menggunakan beberapa metode pendugaan
menggunakan data dari beberapa stasiun pengukur hujan. Metode yang tersedia akan
menghasilkan hasil yang baik apabila syarat-syarat penggunaannya terpenuhi.

Tujuan Praktikum :
Mahasiswa dapat menganalisis kualitas data hujan yang meliputi pendugaan data rata-rata
bulanan yang hilang (tidak tersedia), pengujian konsistensi data hujan tahunan suatu stasiun
hujan dan penentuan hujan rata-rata wilayah/daerah.
Alat dan Bahan
1. Data curah hujan dari setiap stasiun hujan di suatu Sub DAS/DAS
2. Peta Lokasi Stasiun Hujan
3. Peta Isohyet
4. Kalkulator
5. Kertas kalkir
6. Penggaris
7. Alat tulis
Metode Kerja :
1. Pendugaan data hujan rata-rata bulanan yang hilang, menggunakan:
a. Normal Ratio Method
Pxi=1/n [NxPai/Na + NxPbi/Nb + + NxPni/Nn] (1)

5
 b. Reciprocal Method
Px ={(1/(Dxa)2) Pa+(1/(Dxb)2) Pb + ..+ (1/(Dxn)2) Pn}/{(1/(Dxa)2+(1/(Dxb)2+ ..+ 1/(Dxn)2} (2)
Keterangan:
Pxi = Data hujan bulan ke-i di stasiun X yang datanya akan diduga
Pai, Pbi ….. Pni = Data hujan bulan ke-i di stasiun pembanding (Stasiun a, b …n)
Nx, Na, …Nn = Data Hujan Normal tahunan di Stasiun X, a, ....n
Hujan Tahunan Normal adalah hujan rata-rata tahunan jangka panjang (> 30 tahun) ± 15%
Dx-a, x-n : Jarak antara Stasiun X dengan Stasiun pembanding a, b....n
2. Pengujian konsistensi data hujan dengan membuat “kurva massa ganda” (double mass
curve)
3. Menentukan hujan rata-rata wilayah dengan metode :
a. Metode aritmatika
P = (Σ Pi)/n (3)
b. Metode Polygon Thiessen
P = Σ(Wi * Pi) ; Wi = Api/A; A = ΣApi (4)
c. Metode isohyet
P = Σ(Wi * Pi) ; Wi = Ai/ ΣAi dan Pi = presipitasi stasiun ke-i (5)
Pi = presipitasi stasiun ke-i
Api = luas poligon thiessen untuk stasiun i
Ai = luas daereah yang diapit dua garis isohyet dan batas DAS ke i
i = 1, ..n = stasiun hujan ke i sd n
n = jumlah stasiun hujan

1. Pendugaan data hujan rata-rata bulanan yang hilang.

Contoh Tabulasi Data Hujan di Stasiun Hujan A, B dan C (mm)
Stasiun
Bulan
A B C
Januari P_a1 P_b1 P_c1
Pebruari P_a2 P_b2 P_c2
Maret P_b3 P_c3
April P_a4 P_b4 P_c4
Mei P_a5 P_b5 P_c5
Juni P_a6 P_b6 P_c6
Juli P_a7 P_b7 P_c7
Agustus P_a8 P_b8 P_c8
September P_a9 P_b9 P_c9
Oktober P_a10 P_b10 P_c10
Nopember P_a11 P_b11 P_c11
Desember P_a12 P_b12 P_c12
Hujan Normal (Ni); Na Nb Nc
Catatan: Hujan normal tahunan (Ni) didekati dari rata-rata hujan tahunan selama periode > 30 tahun ± 15%

Dari Tabulasi data di atas didapati hujan di stasiun A pada bulan Maret tidak ada. Pendugaan
data tersebut dengan menggunakan menggunakan Normal Ratio Method (persamaan 1),
adalah menjadi:
6
 P_a3 =1/2 [(Na/Nb *P_b3] + (Na/Nc * P_c3)]
Apabila jarak lokasi stasiun A dengan B adalah Da-b jarak lokasi stasiun A dengan C adalah
Da-c, maka pendugaan data P_a3 menggunakan metode Reciprocal (persamaan 2) menjadi:
P-a3 = {(1/(Da-b)2) P_b3 + (1/(Da-c)2) P_c3 }/{(1/(Da-b)2+(1/(Da-c)2}
Data hujan untuk praktek pendugaan data hujan bulanan yang hilang disajikan dalam
Lampiran-1
2. Pengujian konsistensi data hujan dengan membuat “kurva massa ganda”
Contoh tabulasi data hujan 5 stasiun hujan Tahun 1970-1986 disajikan dalam Tabel 1 di
bawah. Stasiun A akan diuji konsistensinya terhadap 4 stasiun lainnya yang terdapat
dalam DAS tersebut.
a. Hitung hujan kumulatif tahun 1970 s.d 1986 di stasiun A
Pa1970 = Pa1970
Pa1971 = Pa1970+Pa1971
Pa1972 = Pa1970+Pa1971+Pa1972
.
.
Pa1986 = Pa1970+Pa1971+Pa1972+ .. + Pa1986
b. Hitung rata-rata hujan tahunan masing-masing tahun stasiun B, C, D dan E.
Prb-e1970 = (Prb1970+ Prc1970+ Prd1970+ Pre1970)/4
Prb-e1971 = (Prb1971+ Prc1971+ Prd1971+ Pre1971)/4
Prb-e1972 = (Prb1972+ Prc1972+ Prd1972+ Pre1972)/4
.
.
Prb-e1986 = (Prb1986+ Prc1986+ Prd1986+ Pre1986)/4
c. Hitung hujan kumulatif Prb-e tahun 1970 s.d 1986
Prb-e1970 = Prb-e1970
Prb-e1971 = Prb-e1970+Prb-e1971
Prb-e1972 = Prb-e1970+Prb-e1971+Prb-e1972
.
.
Pa1986 = Prb-e1970+Prb-e1971+Prb-e1972+ .. + Prb-e1986
d. Plot data Pa 1970 – 1986 di sumbu X, dan Prb-e 1970-1986 di sumbu Y (Gambar 2)
Dari Gambar 2 terlihat bahwa titik di 1970 sampai dengan titik di 1982 cenderung
membentuk garis lurus, sementara mulai titik tahun 1983 terjadi penyimpangan arah.
Data 1983-1986 statsiun hujan A dikatakan tidak konsisten terhadap data rata-rata
hujan stasiun B, C, D, dan E. Data hujan tahun 1983-1986 si datisun A perlu
dikoreksi dengan menggunakan faktor koreksi, yaitu kemiringan garis (1983-1986)
terhadap garis (1983-1986”).

7
 25000

1986’’
20000

Kumulatif Prb-e (mm)

15000 1982 1986
1983
10000

5000 1970

0
0 5000 10000 15000 20000 25000
Kum ulatif Pa (m m )

Gambar 2

Tabel 1. Contoh Data

Annual Precipitation (mm) at Station Rata-rata
Kumulatif Kumulatif
Year (B-E)
A (Prb-e)
A B C D E (Prb-e)
1970 1010 1135 1161 949 780 1010 1006 1006
1971 1005 970 978 784 1041 2015 943 1950
1972 1067 1158 1226 1067 1027 3082 1120 3069
1973 1051 1022 880 1014 825 4133 935 4004
1974 801 821 1146 923 933 4934 956 4960
1975 1411 1483 1353 930 1584 6345 1338 6298
1976 1222 1174 1018 981 1215 7567 1097 7395
1977 1012 771 751 683 832 8579 759 8154
1978 1153 1188 1059 824 918 9732 997 9151
1979 1140 967 1223 1056 781 10872 1007 10158
1980 829 1088 1003 796 782 11701 917 11075
1981 1165 963 1120 1121 865 12866 1017 12092
1982 1180 1287 989 1286 956 14046 1130 13222
1983 1500 1190 1056 1044 1102 15546 1098 14320
1984 1700 1283 1261 991 1058 17246 1148 15468
1985 1600 873 811 875 710 18846 817 16285
1986 1800 1209 969 1202 1158 20646 1135 17420

Menetukan Hujan Rata-rata Daerah Aliran Sungai

a. Rata-rata aritmatik
Dengan mengacu pada data hujan di Tabel 1 di atas:
 Tentukan hujan rata-rata tahunan masing-masing stasiun hujan yang ada di DAS
tersebut lihat Gambar 3.  Pa, Pb, Pc, ....Pe
 Tentukan hujan rata-rata (P) DAS dengan menggunakan persaman [3]
b. Poligon Thiessen
 Hubungkan titik-titik stasiun hujan berdekatan, sehingga terbentuk jaringan segitiga
(garis terputus dalam gambar)
 Buat ”garis bagi” (yaitu garis yang memotong sama panjang dan tegak lurus
terhadap garis yang dibaginya) di setiap garis yang menghubungnkan stasiun hujan

8
 tersebut (garis tebal dalam Gambar). Perpotongan antar ”garis bagi” tersebut
membentuk jaringan poligon. Garis poligon dan batas DAS merupakan batas areal
yang diwakili oleh stasiun hujan tersebut.  daerah poligon.
 Hitung luas masing daerah poligon tersebut  Ai
 Hitung rata hujan daerah dengan menggunakan
persamaan [4]
 Untuk keperluan Praktikum ini, gunakan Gambar 3
berikut:

Skala 1 : 250.000

Gambar 3

c. Rata-rata Isohyet
Cara perhitungan hujan rata-rata sama dengan cara poligon Thiessen, yaitu memberikan
bobot luas keterwakilan penakar hujan. Perbedaannya terletak dalam penetapan luas
masing-masing besaran hujan yang mewakilnya.
Pemberian bobot luas masing-masing setasiun hujan dilakukan dengan penggambaran
garis isohyet.
Hujan yang terjadi di antara dua garis isohyet dianggap sama dengan rata-rata aljabar dua
isohyet yang mengapitnya.
Luasnya adalah luas daerah diantara dua garis isohyet dan batas luas DASnya.
Untuk keperluan praktikum gunakan Gambar 4 berikut:

9
 1300

1100

900
Skala 1 : 250.000

Gambar 4

10
 Materi 3
Pengukuran Intersepsi

Pengantar
Intersepsi merupakan proses penahanan curah hujan oleh bagian-bagian tanaman yang
kemudian diupakan sehingga tidak sampai di permukaan tanah mineral. Di dalam tegakan,
intersepsi terjadi oleh bagian-bagian tanaman tingkat pancang-pohon yang sering disebut
sebagai intersepsi tajuk (crown interception), dan juga oleh tumbuhan bawah dan serasah
yang biasa disebut sebagai intersepsi lantai hutan (forest floor interception).
Intersepsi oleh tajuk dan atau oleh lantai hutan sangat penting dalam proses daur air, karena
akan mengurangi jumlah air yang sampai di permukaan tanah mineral, sehingga menjadi
faktor pengendali penting jumlah dan kecepatan aliran permukaan dan juga infiltrasi air ke
dalam tanah serta sumber uap air di udara.
Jumlah curah hujan yang diintersepsi (total) dihitung melalui pengurangan jumlah hujan (Pg)
dengan curah hujan yang sampai di tanah mineral, sedangkan jumlah intersepsi tajuk dihitung
dengan pengurangan jumlah curah hujan (Pg) dengan jumlah curah hujan yang sampai di
lantai hutan.
Jumlah curah hujan yang sampai di lantai hutan dan di permukaan tanah mineral adalah yang
jatuh melalu celah-celah tajuk, tetesan air dari bagian tanaman (throughfall) dan mengalir
melalui batang (stemflow).
Unit terkecil pengukuran adalah individu pohon, atau beberapa pohon sebagai unit contoh
tegakan. Sebagai dasar unit pengukuran adalah luas proyeksi tajuk pohon (untuk unit contoh
individu pohon), dan luas proyeksi tajuk tegakan dalam ukuran luas tertentu tegakan (untuk
unit contoh tegakan).
Satuan intersepsi umumnya menggunakan satuan persentase terhadap curah hujan, atau
satuan tinggi (mm) sebagaimana umumnya satuan curah hujan. Dalam pengukuran curah
hujan, jumlah curah hujan adalah jumlah curah hujan yang jatuh di permukaan horizontal,
sehingga apabila curah hujan terjadi secara merata, maka curah hujan (dalam satuan tinggi)
yang diukur menggunakan alat ukur dengan luas penampang penampung yang berbeda akan
menghasilkan jumlah curah hujan yang sama (dalam satuan tinggi).
Pengukuran throughfall dan stemflow sering menggunakan alat ukur dalam satuan volume,
sehingga untuk mendapatkan jumlah throughfall dan stemflow dalam satuan tinggi perlu
dikonversi menggunakan luas penampang penampung throughfall dan stemflow.
Dalam pengukuran throughfall apabila distribusi ukuran celah-celah dan jumlah tetesan
merata dalam batasan proyeksi tajuk, maka dimanapun pengukuran throughfall dilakukan di
bawah tajuk tersebut akan menghasilkan jumlah throughfall (dalam satuan tinggi) yang sama,
sehingga faktor konversi satuan volume throughfall kedalam satuan tinggi menggunakan
”luas penampang penampung throughfall”, sedangkan untuk stemflow, karena air yang
mengalir melalui batang berasal dari curah hujan yang jatuh di tajuk, maka konversi volume
ke satuan tinggi menggunakan luas proyeksi tajuk.

Tujuan Praktikum :
Mahasiswa dapat menentukan besaran intersepsi dari suatu jenis pohon dan tegakan.

11
Alat dan Bahan :
a. Ombrometer : sebagai alat pengukur curah hujan di atas tajuk (daerah terbuka)
b. Ember/penampung lainnya : sebagai penampung air lolos (troughfall) dan aliran batang
(stemflow)
c. Selang : untuk mengarahkan aliran air hujan yang melalui batang agar
berkumpul dalam ember penampung
d. Plastik : sebagai bidang tampungan troughfall
e. Kayu reng : sebagai tiang penyangga dan memperkokoh bidang tampungan
troughfall
f. Aspal/ter : sebagai perekat selang pada batang pohon
g. Meteran : untuk mengukur diameter pohon dan diameter tajuk
h. Alat ukur luas : untuk mengukur luas
i. Alat tulis
Catatan: sebagai pengganti plastik untuk mengukur throughfall, dapat menggunakan alat ukur
hujan, atau talang air dengan panjang tertentu.

Metode Kerja :
A. Pengukuran Intersepsi Tajuk Pohon harian di lapangan
1. Siapkan semua alat dan bahan penunjang.
2. Pilih unit pohon suatu tegakan atau unit terkecil tegakan yang akan diukur intersepsi
tajuknya.
3. Rancang alat-alat untuk stemflow meliputi : belah selang dengan menggunakan cutter,
untuk mempermudah menempelkan pada batang pohon, jahit selang tersebut pada
bagian tepinya dengan menggunakan benang nilon dan sisakan di ujung-ujungnya
sebagai tali. Lilitkan pada batang pohon sedemikian rupa, diupayakan tidak ada celah
antara selang dengan kulit batang (gunakan ter/aspal, silicon), bagian ujung selang
disambungkan dengan ember plastik bertutup yang dilubangi bagian atasnya sebagai
jalan masuk selang.
4. Rancang alat-alat untuk throughfall meliputi : tancapkan patok reng tepat di bawah
tajuk pohon, pasangkan lembaran plastik yang sudah dilubangi pada bagian tengahnya
sedemikian rupa pada patok reng, letakkan ember plastik tepat di bawah lubang
plastik tersebut. (atau gunakan alat ukur hujan, talang air yang dihibungkan dengan
penampung, ember tertutup)
5. Pasang ombrometer di daerah yang terbuka (bebas pohon). Jarak penghalang dari
ombrometer lebih panjang dari tinggi penghalang.
6. Proyeksikan tajuk, dan hitung luasnya (Ac, mm2).
7. Lakukan pengukuran hujan, throughfall dan stemflow setiap setelah hari hujan (setiap
pukul 07.00, sebagai upaya untuk mengurangi penguapan).
8. Hitung besarnya throughfall (mm) dengan rumus: Pt = Jumlah air yang tertampung
(VPt, mm3) dibagi luas permukaan pengukur throughfall posisi horizontal (APt , mm2).
Pt = VPt/ APt
9. Hitung besarnya stemflow (Ps, mm) dengan rumus : Ps = jumlah air yang tertampung
(VPs, mm3): luas proyeksi tajuk (Ac, mm2). Ps = VPs/ Ac
10. Hitung jeluk hujan (mm) dengan rumus: Pg = jumlah air yang tertampung (mm3): luas
penampang ombrometer (mm2).
11. Hitung besarnya intersepsi dengan rumus : Ic = Pg – (Pt + Ps)
12
 12. Hitung persen intersepsi = (Ic/Pg) x 100%.
13. Buat tabel dan grafik yang menghubungkan besarnya inetrsepsi dengan curah hujan.

Pengukuran intersepsi tegakan secara prinsip sama dengan pengukuran intersepsi pohon,
perbedaannya adalah dalam memilih batang untuk pengukuran stemflow dan penempatan alat
ukur throughfall. Karena yang diukur adalah tegakan maka satuan tegakan sebagai unit
contoh harus ditetapkan terlebih dahulu, kemudian pemilihan batang dan penempatan alat
pengukur throughfall mengikuti prinsip sampling, yaitu keterwakilan populasi.
Beberapa alat dan cara penempatan alat disajikan dalam Gambar berikut:

Luas penampang penakar throughfall dalam

posisi horizontal (APt, cm2 )

Pg, mm

VPt, cm3

Ac, cm2 VPs, cm3

13
 Hal-hal penting yang harus diperhatikan
dalam pengukuran stemflow (aliran batang)
adalah:
1. Lilitan selang harus memadai agar semua
air yang mengalir melalui batang dapat
tertampung melalui selang. Gambar
sebelah kiri menunjukkan lilitan yang baik,
sedangkan Gambar sebelah kanan kurang
baik
2. Antara selang dengan batang dihindari
terjadinya celah; untuk itu perlu diberi
bahan pengisi celah, aspalt atau silikon.

Bebarapa bentuk dan Cara penempatan alat ukur throughfall tegakan

14
 Materi 4
Pengukuran Laju Infiltrasi

Pengantar
Infiltrasi adalah proses mengalirnya air kedalam tanah secara vertikal melalui permukaan
tanah. Infiltrasi penting untuk mengisi pori-pori tanah (soil moisture) sebagai sumber air bagi
tanaman dan proses awal pengisian air tanah (ground water), dan merupakan bagian
pengurangan jumlah hujan yang menjadi limpasan permukaan (surface run-off).
Ukuran infiltrasi adalah laju (rate) dan kapasitas (capacity) infiltrasi. Laju infiltrasi
menunjukkan kecepatan air masuk ke dalam tanah dalam satuan tinggi per satuan waktu
(misal mm/jam), sedangkan kapasitas infiltrasi menunjukkan laju maksimum air ke dalam
tanah dalam kondisi tertentu.
Laju infiltrasi semakin menurun sejalan dengan semakin meningkatnya kadar air tanah
sampai mencapai konstan pada saat tanah mencapai jenuh. Laju infiltrasi pada kondisi tanah
jenuh sama dengan nilai konduktivitas tanah jenuh (Ks) di dekat permukaan.
Pengukuran infiltrasi dapat dilakukan dengan berbagai cara dan alat. Salah satu cara yang
dapat digunakan adalah dengan menggunakan infiltrometer. Infiltrometer yang umum
digunakan adalah single atau double ring infiltrometer dan disc permeameter.

Tujuan Praktikum :
Mahasiswa dapat menentukan besaran infiltrasi suatu jenis tanah dengan menggunakan ring
infiltrometer sesuai dengan prosedur.

Alat-Alat:
a. Double ring infiltrometer : untuk membatasi sample lokasi pengukuran infiltrasi, agar
air bagian dalam ring mengalir vertikal
b. Drum berkran : sebagai penampung air yang akan dimasukan ke dalam
tanah, dan untuk mempermudah pengamatan sehingga
permukaan tetap konstan, kran digunakan sebagai pengatur
inlet pada ring infiltrometer.
c. Selang : menghubungkan drum dengan ring infiltro.
d. Pipa : mengalirkan air dari drum menuju ring infiltrometer.
e. Timbangan : untuk menimbang contoh tanah baik sebelum di oven
maupun setelah di oven pada pengukuran kadar air tanah.
f. Ring sample tanah : untuk mengambil contoh tanah yang akan diukur kadar
airnya.
g. Oven : untuk mengeringkan contoh tanah, menghilangkan air
hidroskopis.

15
 www.sdec-france.com http://www.eijkelkamp.com/

http://www.soilmoisture.com/
Langkah Kerja :

1. Siapkan bahan dan alat penunjang.

2. Tentukan lokasi tegakan yang akan diukur.
3. Bersihkan permukaan tanah.
4. Benamkan ring infiltrometer (inner dan outer ring) secara vertikal sedalam 10 cm
dengan bantuan pemukul.
5. Siapkan drum yang telah terisi air, dan hubungkan selang dengan drum
6. Isi air ke outer dan inner ring secara bersamaan dengan cara membuka kran dan set
waktu pengukuran pada 0 menit.
7. Amati penurunan permukaan air pada drum, dan catat besarnya penurunan permukaan
air pada menit ke-2, 5, 10, 20, 30, 60 dan 90 menit (waktu pengukuran dapat ditambah
apabila belum terlihat penurunan yang konstan).
8. Catat waktu ketika permukaan air mulai konstan.
9. Dari hasil pengamatan dan pengukuran di lapangan, lakukan analisa data dan tentukan
besarnya infiltrasi dan laju infiltrasi pada lokasi tersebut.
10. Buatlah grafik yang menghubungkan laju infiltrasi dengan waktu.
11. Sambil melakukan pengamatan, ambil contoh tanah pada lokasi tersebut dengan
menggunakan ring sample tanah.
12. Bawa contoh tanah tersebut ke laboratorium, lalu timbang dan catat beratnya sebagai
berat basah.
13. Oven selama 24 jam dengan suhu 105o C.

16
14. Setelah 24 jam keluarkan dari oven, diamkan sejenak dan timbang lagi, catat beratnya
sebagai berat kering.
15. Untuk menentukan kadar air contoh tanah tersebut menggunakan metode volumetrik
dengan rumus :
KA (%) = (Berat basah – berat kering)/berat kering * 100.
16. Untuk menentukan Bulk Density (bobot isi) digunakan rumus :
Bd (gr/cm3) = Berat kering tanah / Volume tanah (volume ring sample).
17. Untuk menentukan porositas total dapat digunakan rumus :
Porositas (%) = ( 1 – (Bobot Isi / Bobot Jenis Partikel) ) x 100%, dimana bobot jenis
partikel untuk tanah mineral sebesar 2,65 gr/cm3).
18. Untuk penentuan tekstur tanah dapat dilakukan dengan menggunakan metode
hidrometrik dan penentuan kelas tekstur tanah dengan menggunakan diagram tekstur
tanah.

17
 Materi 5
Kadar Air Tanah dan Hidrolika Tanah

Pengantar

Kadar air tanah, status kadar air tanah, sifat hidrolika tanah yaitu konduktivitas hidrolika
tanah dan kurva retensi air tanah penting diketahui untuk keperluan penanaman maupun
untuk analisis aliran air dalam tanah.
Kadar air tanah dapat ditentukan melalui pengukuran langsung terahadap contoh tanah
maupun tidak langsung menggunakan alat ukur neutron probe, gypsum bock (matrix
potential), capacitance probe, time domain reflectometry.
Status kadar air tanah dapat ditentukan berdasarkan kurva retensi air tanah hasil pengukuran
maupun hasil pendugaan menggunakan model berdasarkan parameter fisik tanah lainnya.
Dalam praktikum ini, sifat hidrolika tanah, yaitu retensi air-tanah dibuat berdasarkan data
hasil pengukuran dan model pendugaan menggunakan parameter tekstur tanah. Konduktivitas
hidrolika ditentukan menggunakan data hasil pengukuran dalam kondisi jenuh dengan muka
air genangan tetap (constant head), dan dengan kondisi muka air berubah (falling head).

Tujuan Praktikum:
Mahasiswa dapat menentukan nilai kadar air tanah, status kadar air tanah, konduktivitas
hidrolika tanah dan kurva retensi air-tanah berdasarkan data hasil pengukuran kadar air tanah
pada tekanan (pF) tertentu dan data tekstur tanah.
Alat dan Bahan
1. Data hasil analisa tanah
2. Kalkulator
3. Alat tulis
Metode Kerja :

1. Satu contoh tanah diambil dari lapangan dengan volume contoh tanah 100 cc.
Setelah ditimbang, berat contoh tanah tersebut adalah 15 g. Contoh tanah tersebut
dikering oven dengan suhu 105°C selama 24 jam. Setelah dikeringkan tersebut
beratnya menjadi 13 g. Kerapatan partikel tanah tersebut adalah 2.6 g/cm3
Tentukan : (a) Kadar air tanah tersebut pada saat pengambilan di lapangan (volumetrik
dan gravimetrik); (b). bulk density; porositas (total); (c) derajat kejenuhan.
2. Suatu kolom silinder sepanjang 150 cm diisi pasir diletakkan secara vertikal. Pasir
tersebut diketahui mempunyai konduktivitas hidrolika sebesar 100 cm/hari. Kolom
pasir tersebut dijenuhkan dengan air dan digenangi dengan tinggi muka air 5 cm
dari permukaan pasir. Bagian bawah kolom tersebut terbuka. Apabila kedalaman
genangan tersebut dipertahankan, berapa aliran air konstan yang keluar dari bawah
kolom tersebut (mm/jam). Apabila luas permukaan kolom silinder tersebut 20 cm2 ,
berapa debit alirannya (m3/det).
Penyelesaian soal di atas menggunakan persamaan berikut:

18
 Qout = - K (L+l)/L
Qout = debit aliran (cm/dt)
K = konduktivitas hidrolika tanah (media) – cm/dt
L = tinggi kolom tanah (media) - cm
l =kedalaman air konstan - cm
3. Apabila kolom silinder dalam soal nomor 2 diganti dengan tanah dan diperlakukan
sama seperti soal no. 2. Kemudian muka air genangan dibuat tidak konstan tetapi
dibiarkan menurun sampai 1 cm di atas permukaan tanah. Penurunan tersebut
memerlukan waktu 60 menit.
(a) Berapa konduktivitas hidrolika tanah tersebut (cm/.jam) dan
(b) Berapa volume air yang keluar selama 1 jam tersebut.

Penyelesaian soal di atas menggunakan persamaan berikut:

K = (L/t) * ln {(h0+L)/(h1+L)}
K = konduktivitas hidrolika tanah (media) cm/dt
L = tinggi kolom tanah (media) – cm
t = waktu yang diperlukan untuk penurunan muka air (ho menjadi ht) – detik
ho = tinggi muka air awal (kedalaman genangan awal) – cm
ht = tinggi muka air pada saat t (kedalaman genangan pada saat t) – cm

4. Hasil analisis laboratorium terhadap beberapa contoh tanah disajikan di Tabel 1.:
a. Buat kurva retensi air untuk contoh tanah tersebut berdasarkn data teksturnya.
(Ketentuan gambar; Sumbu X : potensial air tanah,  (cm) dan Y : kadar air tanah,
. Skala sumbu X dibuat dari 0 sampai -15000 cm).
Gunakan persamaan-persamaan berikut:
c
 
 mi   e  i 
Persamaan retensi air-tanah  
 s 
c  2  0.2
e g

  0.5  d  0.5
e g
 g  exp b

d g  exp a


a   mi  ln di 
 i
 
b   m  ln d 2  a 2 
i 
0 .5

19
ikadar air tanah pada m-i
m-i potensial matric ke-i
e potensial matric pada saat udara masuk (air entry matric potential)
skadar air tanah jenuh
dg = rata-rata geometrik
g = simpangan baku geometrik
mi = fraksi massa kelas tekstur-i (dalam desimal)
di = rata-rata aritmatik diameter kelas tekstur-i
i = 1-3, dimana 1= pasir, 2=lempung, 3=debu
d-pasir (sand) = 1,025 mm
d-lempung (silt) = 0,025 mm
d-liat (clay) = 0,001 mm

b. Apabila solum tanahnya 1 m, berapa cm air tersedia bagi tanaman untuk

masing-masing tanah yang diwakili oleh contoh tanah tersebut.
c. Bandingkan dengan kurva retensi air hasil pengukuran, bagaimana pendapat
anda mengenai pendugaan kurva retensi air dengan menggunakan data tekstur
tanah ?

Tabel 1 Hasil Analisis Sifat Fisik Tanah di Setiap Lokasi Pengamatan

Contoh BD Kadar Air (%Vol) pada Air Poro-sita Permea- Tekstur (%)
Tanah pF Tersedia (%) bilitas
No 1,00 2,00 2,45 4,20 (%) (cm/jam) Pasir Debu Liat

1 0,94 48,69 46,77 39,16 22,69 16,47 64,53 15,13 4,00 38,91 57,09
2 0,96 50,33 43,17 38,05 24,84 13,21 63,77 11,42 4,24 33,82 61,94
3 1,53 49,81 45,24 40,62 32,21 8,41 55,22 1,57 1,10 33,36 65,54
4 1,98 46,24 43,17 38,65 32,45 6,20 54,53 0,86 2,64 31,08 66,28
5 1,34 49,35 45,12 40,14 29,14 11,00 54,23 2,53 4,67 39,43 55,90
6 1,39 49,30 42,85 38,36 30,74 7,62 53,96 2,07 2,85 34,92 62,23
7 1,13 52,65 49,83 44,78 32,16 12,62 57,36 3,02 6,71 34,96 58,33
8 1,22 45,38 42,58 37,22 31,09 6,13 49,55 2,13 3,04 32,18 64,78
9 1,11 44,22 40,28 37,06 28,05 9,01 53,21 5,11 8,30 35,51 56,19
10 1,20 41,77 39,03 36,06 24,42 11,64 64,53 3,50 8,25 34,68 57,07
11 0,94 49,58 45,43 39,57 28,77 10,80 60,75 9,75 4,44 35,73 59,83
12 1,04 45,67 41,29 35,14 27,23 7,91 55,66 3,15 2,53 34,76 62,71

20
 Materi 6
Pengukuran Debit Aliran Terbuka dan Sedimen Sungai

Tujuan Praktikum :
Mahasiswa dapat megukur debit dan sedimen suatu aliran terbuka baik dengan menggunakan
alat-alat sederhana maupun alat-alat otomatis.
Alat-Alat Penunjang :

a. Pelampung : untuk mengukur kecepatan aliran pada bagian permukaan dan tengah
aliran sungai
b. Stop watch : sebagai pencatat waktu dalam pengukuran kecepatan aliran
c. Meteran : untuk mengukur lebar penampang aliran sungai secara horizontal.
d. Current meter : untuk mengukur kecepatan aliran dengan sistem propeler.
e. Mistar friskal/galah : untuk mengukur kedalaman segmen aliran sungai secara vertikal.
f. AWLR-chart : untuk mencatat tinggi muka air secara otomatis
g. AWLR logger : untuk mencatat tinggi muka air secara otomatis
h.. Weir : untuk mengukur debit pada sungai dengan aliran besar atau dengan
kedalaman aliran lebih dari 50 cm.
i. Flume : untuk mengukur debit pada sungai dengan aliran kecil atau dengan
kedalaman tidak melebihi 50 cm..

Langkah Kerja :
1. Pengukuran debit aliran terbuka
a. Pengukuran penampang sungai

1. Siapkan alat yang akan digunakan.

2. Tentukan lokasi segmen sungai yang akan diukur.
3. Ukur lebar sungai dengan menggunakan meteran pada kedua tepi sungai. Catat lebarnya
(L dalam m).
4. Tentukan segmen sungai yang akan diukur kedalamannya. Dan dengan menggunakan
mistar friskal (dangkal) atau tongkat ukur (dalam) ukur kedalaman segmen sungai
tersebut. Catat kedalamannya (h1, h2, …hn, h dalam m).

b. Pengukuran kecepatan aliran

1. Ukur kecepatan aliran secara manual dengan menggunakan pelampung atau

menggunakan current meter. Catat kecepatannya (V dalam m/detik).
Pengukuran kecepatan dengan menggunakan pelampung :
 Tentukan sebuah titik (tiang, pohon atau tanda lain) di salah satu sisi sungai, dan satu
titik lain di seberang sungai (garis semu yang tegak lurus arah aliran sungai).
21
  Tetapkan jarak (L) tertentu (missal 10 m) dari garis yang ditarik sebelumnya. Semakin
tinggi kecepatan aliran sebaiknya semakin besar jarak tersebut. Dari titik ini dapat
ditetapkan garis kedua yang tegak lurus dengan arah aliran.
 Pelampung yang tersedia (bola pimpong, pelampung buatan lainnya) dilemparkan
beberapa meter di sebelah hulu garis pertama, dan gerakannya diikuti. Apabila
pelampung tersebut melewati garis yang pertama maka set waktu pada 0 detik, ikuti
gerakannya dan jika melewati garis yang kedua (hilir) maka catat waktu pada t detik.
Dengan demikian maka waktu (t) yang diperlukan oleh aliran untuk menghanyutkan
pelampung dapat diketahui.
 Kecepatan aliran dapat dihitung dengan rumus V = L/t m/detik.
 Lakukan pengukuran kecepatan aliran pada sepertiga bagian kiri, di bagian tengah dan
sepertiga bagian kanan dari lebar sungai tersebut (garis yang dibuat). Kecepatan yang
diperoleh adalah hasil dari rata-rata ketiga bagian tersebut.
Pengukuran kecepatan dengan menggunakan current meter (velocity-area method) :
 Set current meter sedemikian rupa; sensor dikeluarkan dari kotak pembawa dan
batang pengikat dipasang.
 Kabel penggantungnya dipasang pada kait.
 Sekrup pada ujung sekrup sensor (sensor head) dilepas dan propeler dipasang serta
sekrup tersebut dipasang kembali dengan cukup kuat.
 Kabel pada ujung kabel sensor dihubungkan dengan penunjuk kecepatan.
 Untuk menguji, current meter digantungkan mendatar, dan propelernya diputar
perlahan-lahan serta diperhatikan jarum pada petunjuk kecepatan (bunyi). Apabila
jarum penunjuk/bunyi/counter menunjukan tanggapan sesuai dengan kecepatan
putaran propeler, maka pada umumnya pemasangan alat sudah betul.
 Sensor dimasukan ke dalam air dan diperhatikan agar tidak ada bagian kabel yang
terpuntir. Perlu ditunggu sampai sensor menempatkan diri menghadap arah arus aliran
yang diukur.
 Apabila propeler telah berputar, kecepatan aliran dibaca dari petunjuk kecepatan .
 Ukur kecepatan aliran tiap segmen pada kedalaman 0,2h, 0,6h dan 0,8h (Vrata-rata =
V0,2h + V0,6h + V0,8h / 3) atau pada segmen yang relatif dangkal cukup pada 0,2h
dan 0,8h (Vrata-rata = V0,2h + V0,8h / 2) atau pada 0,6h untuk kedalaman kurang
dari satu meter.
 Kecepatan aliran ditentukan dengan mengkalibrasi hasil pengukuran dengan tetapan
rumus kecepatan alat current meter tersebut (tergantung tipe current meter yang
digunakan).
2. Tentukan besarnya debit dengan rumus : Q = v*A
3. Selanjutnya untuk pengukuran debit di segmen yang sudah diketahui rating curvenya,
maka hanya dilakukan pengukuran tinggi muka airnya saja. Pengukuran tinggi muka air
dapat menggunakan papan duga (mistar friskal/tongkat ukur), papan duga permanen dan
Automatic Water level recorder (AWLR).
4. Pada pemasangan dan pengoperasian AWLR suatu Stasiun pengamat Arus Sungai
(SPAS) perlu memperhatikan :

22
  Pemasangan AWLR perlu dilengkapi dengan pemasangan papan duga biasa yang
akan digunakan sebagai alat pengontrol.
 Setelah kertas perekam dipasang, dilakukan pengecekan awal, dengan menggores-
goreskan jarum sehingga terlihat garis kontrol. Pada titik ini dituliskan waktu yang
tercatat oleh AWLR dan yang tercatat pada jam petugas, dan papan duga air di luar
sumur penenang dan tinggi muka air menurut AWLR. Hal ini perlu dilakukan secara
periodik (misalnya setiap penggantian kertas atau setiap interval waktu tertentu), agar
setiap ketidakberesan dalam perekaman dapat segera diketahui.
 Pemeriksaan perlu selalu dilakukan pula terhadap pipa penghubung agar tidak terjadi
penyumbatan.
 Kertas perlu diganti tepat pada saatnya sehingga tidak akan ada data yang hilang atau
tumpang tindih.
5. Penentuan besarnya debit pada lokasi yang menggunakan Weir dan Flume adalah dengan
mengamatinya secara langsung.
6. Penentuan rating curve. Dari data pengukuran penampang, kecepatan dan tinggi muka
air secara langsung pada beberapa waktu dapat ditentukan besarnya debit. Dengan
melakukan analisa hubungan antara tinggi muka air dengan debit, kemudian dibuat
model hubungannya.
7. Model hubungan antara tinggi muka air (H) dengan debit (Q):
Q=aHb ,
dimana Q = m3/detik atau liter/detik,
H = cm,
a dan b = konstanta.

2. Pengukuran Sedimen Sungai

Alat-Alat Penunjang :
1. Depth-integrating sediment sampler USDH-48 : Untuk mengambil contoh sedimen
melayang
2. Gelas ukur : untuk menakar contoh air sungai
3. Kertas saring : untuk menyaring sedimen dari contoh air sungai
4. Oven : untuk mengeringkan sedimen
5. Timbangan : untuk menimbang massa sedimen

Langkah Kerja :
1. Siapkanlah alat sediment sampler
2. Masukkan alat sediment sampler ke dalam sungai pada kedalaman 0,2h dan 0,8h pada
segmen pengukuran penampang sungai. Tunggu sejenak (30 detik atau 2/3 dari
tabung tersebut sudah terisi), lalu angkat. Memasukkan dan mengangkat alat ke dalam
aliran sungai diusahakan dengan kecepatan yang sama dan arah vertikal.
3. Pindahkan contoh air dari dalam tabung alat ke gelas ukur, catat volume air yang
tertampung.

23
 4. Bawa ke laboratorium, endapkan selama 24 jam.
5. Setelah 24 jam, saring contoh air tersebut dengan menggunakan kertas saring yang
sebelumnya kertas tersebut sudah dioven selama ± 2 jam pada suhu 102 ± 5 0C dan
diketahui massanya. Disaring sampai benar-benar tidak ada airnya lagi. Jika
menggunakan cawan petri, masukan contoh air sebanyak 5 ml ke dalam cawan Petri
dan timbang massanya (berat awal).
6. Oven sediment tersebut dalam suhu 102 ± 5 0 C selama 2 jam (atau 24 jam jika
menggunakan cawan petri/crucible tanpa penyaringan).
7. Setelah dioven, timbang berat kertas saring + sedimen tersebut (BS)/ timbang cawan
Petri tanpa air (berat akhir).
8. Tentukan besarnya sediment dengan rumus :
-. Sedimen (mg) = Berat kertas sedimen – berat kertas saring
-. Sedimen (mg) = (Berat awal – berat akhir) – berat cawan Petri
-. Konsentrasi sediment (Cs)(mg/l) = sediment / volume air
9. Tentukan besarnya beban endapan (QS) dengan rumus :
QS (ton/hari) = 0,0864 * Cs * Q
Di mana : Q = debit (m3/detik)
Cs = konsentrasi sediment (mg/l)

Materi 7
Analisa Hidrograf

Tujuan Praktikum :
Mahasiswa dapat menyusun hidrograf dari data hasil pengamatan pos duga sungai secara
benar.
Alat dan Bahan :
1. Data hasil pengukuran AWLR
2. Kalkulator
3. Alat tulis
Metode Kerja :
1. Amati data yang ada, catat hari/tanggal, waktu (jam) dan tinggi muka air (meter)
2. Tentukan besarnya debit sungai tersebut berdasarkan tinggi muka air (Q = a H b)
3. Tentukan baseflow (BF = Debit minimum)
4. Tentukan besarnya direct run off (DRO = debit – baseflow)
5. Tentukan tebal aliran permukaan (RO = (Σ DRO x 1 x 3600)/luas DAS)
6. Tentukan hidrograf satuan (HS = DRO/tebal aliran permukaan)
7. Gambarkan hidrograf aliran sungai tersebut.

24
