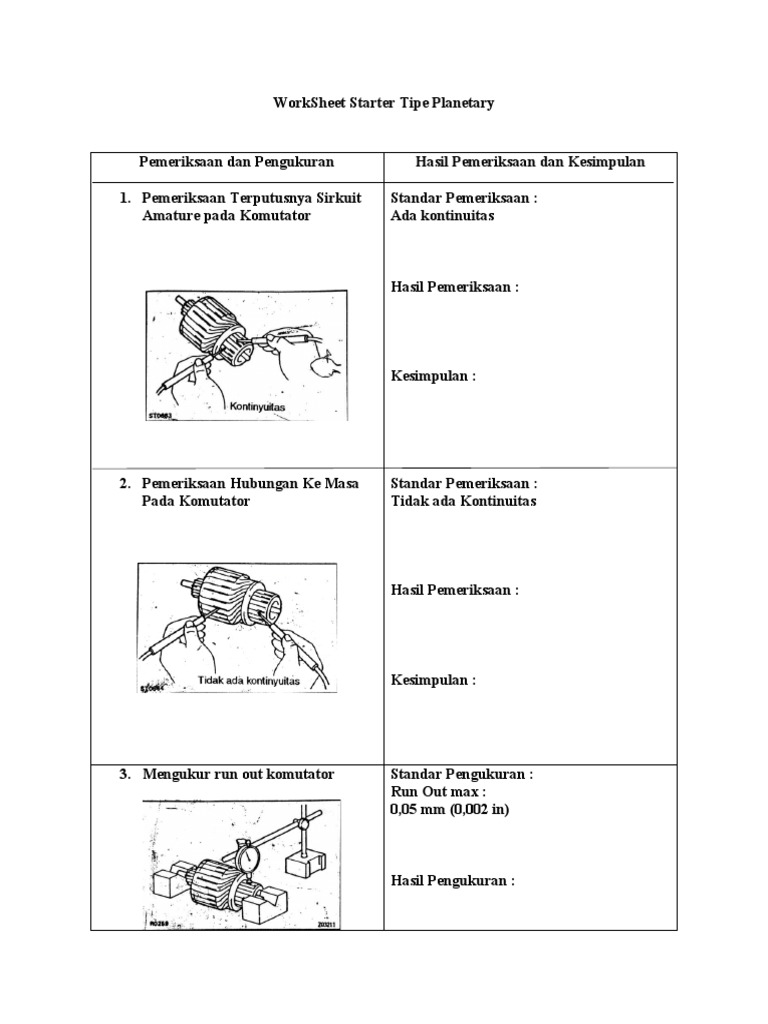

WorkSheet Starter Tipe Planetary

Pemeriksaan dan Pengukuran Hasil Pemeriksaan dan Kesimpulan

1. Pemeriksaan Terputusnya Sirkuit Standar Pemeriksaan :

Amature pada Komutator Ada kontinuitas

Hasil Pemeriksaan :

Kesimpulan :

2. Pemeriksaan Hubungan Ke Masa Standar Pemeriksaan :

Pada Komutator Tidak ada Kontinuitas

Hasil Pemeriksaan :

Kesimpulan :

3. Mengukur run out komutator Standar Pengukuran :

Run Out max :
0,05 mm (0,002 in)

Hasil Pengukuran :
 Kesimpulan :

4. Mengukur Diameter Komutator Standar Pengukuran :

Diameter standart : 28 mm (1,10 in)
Diameter minimum :27 mm (1,06 in)

Hasil Pengukuran :

Kesimpulan :

5. Mengukur Kedalaman Alur Standar Pengukuran :

Kedalaman standart : 0,6 mm (0,024 in)
Kedalaman minimum : 0,2 mm (0,008 in)

Hasil Pengukuran :

6. Pemeriksaan Kebocoran Arus Pada Kesimpulan :

Armature

Standar Pemeriksaan :
Tidak Ada Kontinuitas
 Hasil Pemeriksaan :

Kesimpulan :

7. Pemeriksaan Terputusnya Sirkuit Standar Pemeriksaan :

Pada Field Coil Terdapat Kontinuitas

Hasil Pemeriksaan :

Kesimpulan :

8. Pemeriksaan Hubungan Ke Massa Standar Pemeriksaan :

Pada Field Coil Tidak Ada Kontinuitas

Hasil Pemeriksaan :

Kesimpulan :

9. Pengukuran Panjang Sikat Standar Pengukuran :

Panjang sikat standar:14,0mm (0,551in)
 Panjang sikat minimum:9,0mm (0,354in)

Hasil Pengukuran :

Kesimpulan :

10. Pengukuran Beban Pada Pegas Standar Pengukuran :

Sikat Beban pada pegas terpasang:
8,8-17,7 N (0,9-1,8 kgf, 2,0-4,0 lbf)

Hasil Pengukuran :

Kesimpulan :

11. Pemeriksaan Sekat Pada Pemegang Standar Pemeriksaan :

Sikat Tidak Ada Kontinuitas

Hasil Pengukuran :

Kesimpulan :

12. Pemeriksaan Gigi Pada Roda Gigi Standar Pemeriksaan :

Gigi Pada Roda Gigi Tidak Aus
 Hasil Pemeriksaan :

Kesimpulan :

13. Pemeriksaan Kopling Starter Standar Pemeriksaan :

Diputar Searah Jarum Jam Bebas
Diputar ke Arah Sebaliknya Terkunci

Hasil Pemeriksaan :

Kesimpulan :

14. Pemeriksaan Plunger Standar Pemeriksaan :

Plunger kembali ke posisi semula setelah
ditekan

Hasil Pemeriksaan :

Kesimpulan :

15. Pengujian Sirkuit Pada Pull In Coil Standar Pengujian :

Terdapat Kontinuitas
 Hasil Pengujian :

Kesimpulan :

16. Pengujian Sirkuit Pada Hold In Standar Pengujian :

Coil Terdapat Kontinuitas

Hasil Pengujian :

Kesimpulan :

17. Pengukuran Poros Planetary Standar Pengukuran :

Diameter poros standar:
14,980-15,000mm (0,5898-0,5906in)

Hasil Pengukuran :

Kesimpulan :

18. Pengukuran Diameter Standar Pengukuran :

DalamBearing Tengah Diameter dalam:
 15,008-15,050mm(0,5908-0,5925in)

Hasil Pengukuran :

Kesimpulan :

19. Pengujian Pull in Coil Standar Pengujian :

Pinion Gear Keluar

Hasil Pengujian :

Kesimpulan :

20. Pengujian Hold in Coil Standar Pengujian :

Pinion Gear Tertahan Di Luar

Hasil Pengujian :

Kesimpulan :

21. Pengujian Kembalinya Pinion Gear

Standar Pengujian :
Pinion Gear Kembali ke Posisi Semula
 Hasil Pengujian :

Kesimpulan :

22. Pengukuran Celah Gigi Pinion Standar Pengukuran :

Celah Standar :1-4mm (0,04-0,16in)

Hasil Pengujian :

Kesimpulan :

23. Pengujian Kemampuan Tanpa Standar Pengujian :

Beban Besarnya arus spesifikasi:
Pada 11,5V : Kurang dari 90A

Hasil Pengujian :

Kesimpulan :
