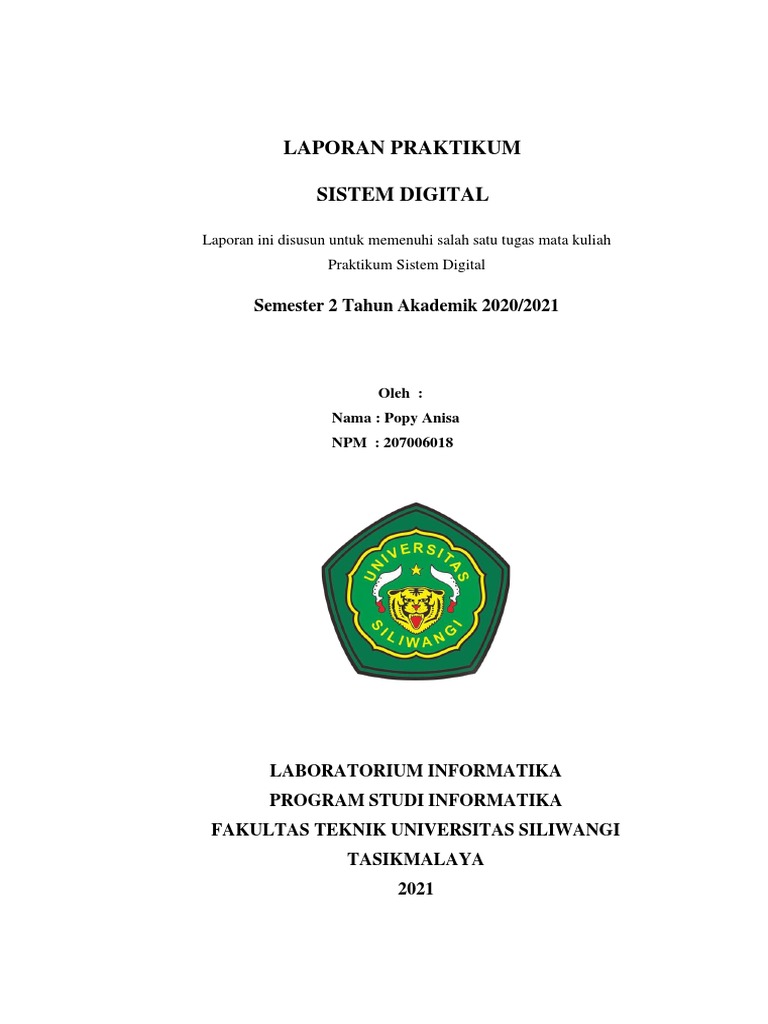

LAPORAN PRAKTIKUM

SISTEM DIGITAL

Laporan ini disusun untuk memenuhi salah satu tugas mata kuliah
Praktikum Sistem Digital

Semester 2 Tahun Akademik 2020/2021

Oleh :
Nama : Popy Anisa
NPM : 207006018

LABORATORIUM INFORMATIKA
PROGRAM STUDI INFORMATIKA
FAKULTAS TEKNIK UNIVERSITAS SILIWANGI
TASIKMALAYA
2021
 Modul 2

GERBANG LOGIKA OR

I. DASAR TEORI

Gerbang OR memiliki paling sedikit 2 jalur input. Artinya

inputnya bisa lebih dari dua, misalnya empat atau delapan.
Yang jelas adalah semua gerbang logika selalu
mempunyai hanya satu output. Gerbang OR akan
memberikan sinyal keluaran tinggi jika salah satu atau
semua sinyal masukan bernilai tinggi, sehingga dapat
dikatakan bahwa gerbang OR hanya memiliki sinyal
keluaran rendah jika semua sinyal masukan bernilai
rendah.

IC TTL

II-1
 II-2

II. TUGAS

1. Buatlah sebuah rangkaian logika dengan menggunakan hanya

gerbang logika OR. Diketahui 101110110 → 101 (Input →
Output). Jelaskan rangkaian yang telah dibuat dengan secara
lengkap.

Jawab :

Tampilan dilayar

Analisis :

Rangkaian logika diatas terdiri dari 9 input yaitu 101110110

dengan outputnya 101. Rangkaian tersebut dibuat dalam
software Proteus 8 Professional. Dalam pembuatan rangkaian
ini diperlukan 3 komponen yaitu LOGICSTATE sebagai input,
LOGICPROBE (BIG) sebagai output dan 734 (OR) sebagai
komponen utama. Gerbang logika OR seperti penjumlahan
yaitu pertama Ketika kita menginputkan 1 dan 0 maka hasilnya
adalah 1, Ketika kita menginputkan 0 dan 1 maka hasilnya
adalah 1, dan Ketika kita menginputkan 1 dan 1 maka hasilnya
adalah 1 begitupun sebaliknya jika kita menginputkan 0 dan 0
maka hasilnya adalah 0.
 II-3

2. Buatlah rangkaian logika menggunakan minimal 5 gerbang

logika OR sehingga menghasilkan output 3 lampu menyala
dan hanya 1 lampu yang mati. Jelaskan rangkaian yang telah
dibuat dengan secara lengkap.

Jawab :

Tampilan dilayar

Analisis :

Rangkaian logika ini terdiri dari 5 gerbang logika OR yang

harus menghasilkan 3 lampu menyala dan 1 lampu mati.
Rangkaian ini menggunakan 4 buah LED dengan warna LED
yang diinginkan. Ketentuan pada LED yaitu lampu ingin
menyala maka outputnya harus bernilai 1 (memiliki arus
listrik), sebaliknya jika lampu ingin mati maka outputnya harus
bernilai 0 (tanpa arus listrik). Rangkaian ini outputnya bernilai
1110. Dimana 1 adalah POWER dan 0 adalah GROUND,
untuk komponennya berada pada terminals mode.
 II-4

3. Dari soal nomor 2, Aplikasikan dengan menggunakan IC

TTL gerbang logika OR!

Jawab :

Tampilan dilayar

Analisis :

Gambar diatas adalah implementasi dari rangkaian nomor 2

atau bisa disebut rangkaian PCB Layout dari Schematic
Signature. Komponen-komponen yang digunakan pada
schematic rangkaian no.2 dengan klik kanan kemudian klik
place lalu klik component dan masukan semua komponen
pada layout dimulai dari U1, U2, D1, D2, D3 dan D4. Ketika
memasukan semua LED (D1, D2, D3 dan D4) pada layout
ubahlah LED tersebut menjadi LED Package.
 II-5

Kemudian buat jalur-jalurnya dengan memilih Track Mode,

namun jika kita ingin membuat layout secara otomatis pilihlah
Auto-Router, dan untuk melihat gambar 3d-nya kita hanya
tinggal memilih “3d visualizer” dan akan keluar seperti pada
gambar kedua diatas. Dalam pembuatan PCB Layout
sebaiknya jangan membuat schematic yang terlalu rumit atau
acak-acakan dan jangan menjadikan output sebagai input
kembali supaya rangkaian pada PCB Layout tidak ada
missing dan DRC error. Dengan demikian jika layout tersebut
kita pasang komponen maka sudah dapat dipastikan aka nada
3 LED yang menyala dan 1 LED mati (tidak menyala)
sebagimana schematic dalam rangkaian nomor 2.
