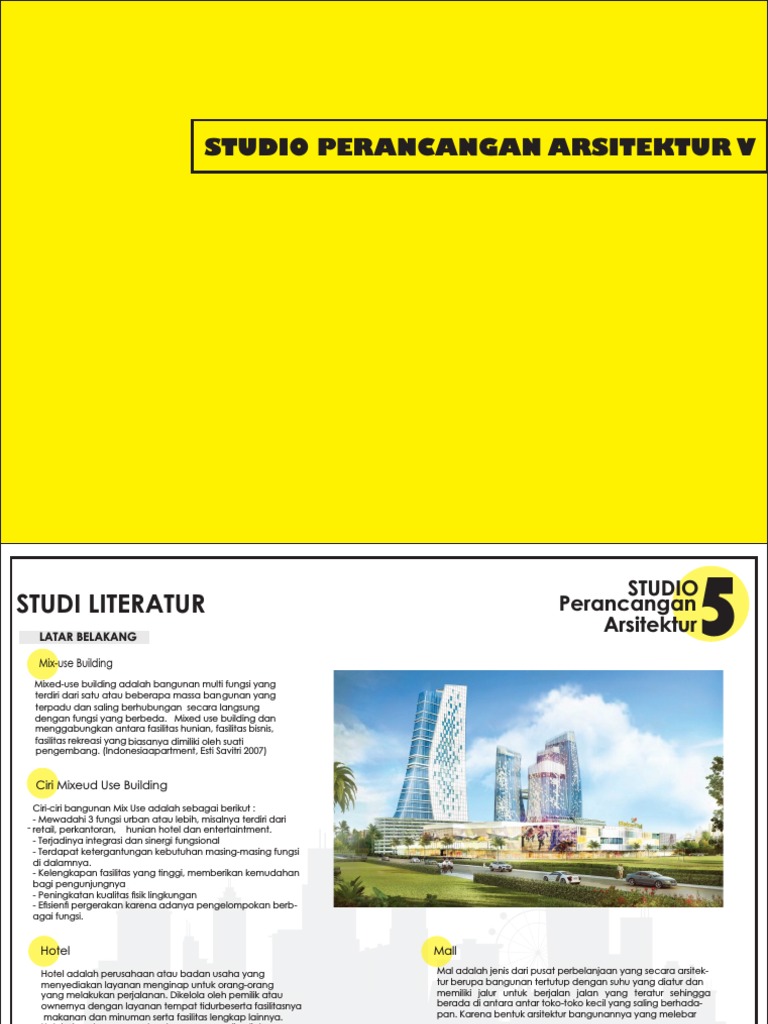

STUDIO PERANCANGAN ARSITEKTUR V

STUDI LITERATUR
LATAR BELAKANG

Mix-use Building
STUDIO
Perancangan
Arsitektur 5
Mixed-use building adalah bangunan multi fungsi yang
terdiri dari satu atau beberapa massa bangunan yang
terpadu dan saling berhubungan secara langsung
dengan fungsi yang berbeda. Mixed use building dan
menggabungkan antara fasilitas hunian, fasilitas bisnis,
fasilitas rekreasi yang biasanya dimiliki oleh suati
pengembang. (Indonesiaapartment, Esti Savitri 2007)

Ciri Mixeud Use Building

Ciri-ciri bangunan Mix Use adalah sebagai berikut :
- Mewadahi 3 fungsi urban atau lebih, misalnya terdiri dari
- retail, perkantoran, hunian hotel dan entertaintment.
- Terjadinya integrasi dan sinergi fungsional
- Terdapat ketergantungan kebutuhan masing-masing fungsi
di dalamnya.
- Kelengkapan fasilitas yang tinggi, memberikan kemudahan
bagi pengunjungnya
- Peningkatan kualitas sik lingkungan
- Esien pergerakan karena adanya pengelompokan berb-
agai fungsi.

Hotel
Hotel adalah perusahaan atau badan usaha yang
menyediakan layanan menginap untuk orang-orang
yang melakukan perjalanan. Dikelola oleh pemilik atau
ownernya dengan layanan tempat tidurbeserta fasilitasnya
makanan dan minuman serta fasilitas lengkap lainnya.
Untuk dapat menggunakan layanan yangdisediakan
oleh pemilik hotel menurut sulastiyono,seseorang harus
membayar dengan tarif atau harga yang sudah ditentukan
Mall
Mal adalah jenis dari pusat perbelanjaan yang secara arsitek-
tur berupa bangunan tertutup dengan suhu yang diatur dan
memiliki jalur untuk berjalan jalan yang teratur sehingga
berada di antara antar toko-toko kecil yang saling berhada-
pan. Karena bentuk arsitektur bangunannya yang melebar
STUDI LITERATUR
Bangunan Presendent
Hotel dan Mall Citraland
Bangunan Ini Multi fungsi fungsi Terletak di daerah Jakarta Barat
pencapaian Melalui ay Over
fungsi Bangunan
bangunan Ini terdiri Dari 2 Fungsi Utama yaitu Shopping Mall dan Hotel
shopping Mall di fokuskan Untuk Pengguna hotell Dan Masyarakat pada
umumnya serta Hotel di fokuskan Untuk Wisatawan yang berkunjung
berbisnis dari seluruh nusantara maupun mancanegara
fungsi Bangunan
Shopping mal berda di lantai 1 sampai dengan lantai 4
dengan pola sirkulasi melingkar, adaanya eskalator naik turun
di ujung bangunan tetapi di tengah bangunan terdapat ramp
yang menghubungkan sisi- sisi yang terpisah oleh atrium
sedangkan Hotel terletak di lantai atas dengan fasilitas kamar sesuai
dengan Kebutuhan hotel bintang 4, sedangakan sirkulasi hotel
tersebut terletak di tengah tengah bangunan dengan menggunakan lift
STUDIO
Perancangan
Arsitektur 5
Grand Hyatt Dan Plaza Indonesia
bangunan 2 funsi ini Terletak pada kawasan perkantoran tamrin.
lokasi bangunan ini sangat strategis karena dekat dengan bundaran HI
sehingga Pencapaian ke bangunan bisa dilakukan dari berbagai arah
fungsi Bangunan
bangunan ini awalnya berfunsi sebgai Hotel tetapi
telah di lakukan penabahan fasilitas shopping Mall yang befasilitas internasional
yang bisa menunjang wisatawan dari berbagai nusantara dan manca negara
fungsi Bangunan
Shopping mal berda di lantai bawah hinggah 4 lantai
sedangkan Hotel berada pada lantai podium 2 hinggah tower 26
sedangkan lantai 27-29 yaitu fasilitas ME dan lantai 29 yaitu hellipad
serta terdapat atrium pameran lebar koridor perbelanjaan 5-10 meter
sedangkan sirkulasi terpisah dengan Kamar Swite merupakan
keunggulan bangunan ini, sehingga kegiatan hotel dan shoping mall
terdapat peruangan yang jelas
Skematik Konsep STUDIO
Perancangan
Arsitektur 5
PROJECT

Mix-use Building
TEMA
PENGUMPULAN DATA
ARSITEKTUR MODERN

PRIMER SEKUNDER

Arsitektur modern adalah gaya atau konsep

bangunan yang mengutamakan bentuk
bangunan dibandingkan ornamen hia
Sebaliknya, desain modern memilih
tema arsitektur yang dibangun dengan
material tertentu, demi menjamin
kesederhanaan danfungsionalitas
sebuah bangunan. KONSEP
DESIGN PERANCANGAN
ARSITEKTUR

OUT-PUT
MAKRO MIKRO
GAMBAR KERJA
Konsep m a k r o
Pemilihan Tapak
STUDIO
Perancangan
Arsitektur 5
Tujuan
untuk mendapatkan lokasi
yang sesuai dan kegiatan yang
berlangsung dalam Hotel-
dan shopping mall

Dasar
Pertimbangan
- fungsi Provinsi sulawesi tangah
- aktivitas
- kebutuhan ruang Tapak

Kecamatan Mantikolure

Lokasi tapak berada di Jalan Re Martadinata

kecamatan Mantikolure kelurahan Talise,
Palu adalah Ibukota Provinsi Sulawesi Tengah, Indonesia. kota Palu,Provinsi Sulawesi Tengah
Palu merupakan kota yang terletak di Sulawesi Tengah,
berbatasan dengan Kabupaten Donggala di sebelah barat
dan Utara, Kabupaten Sigi di sebelah selatan, dan
Kabupaten Parigi Moutong di sebelah timur. Kota Palu
Berdasarkan Rt Rw kota palu Kecamatan Palu timur,kelurahan mantikolure
merupakan kota lima dimensi yang terdiri atas lembah, Kawasan pariwisata sebagaimana dimaksud dalam Pasal 44 huruf e
lautan, sungai, pegunungan, dan teluk. Koordinatnya
bertujuan untuk menyelenggarakan jasa pariwisata atau mengusahakan
adalah 0,35 – 1,20 LU dan 120 – 122,90 BT. Kota Palu dilewati
objek dan daya tarik wisata, usaha sarana pariwisata, dan usaha lain yang
oleh garis Khatulistiwa. Penduduk Kota Palu berjumlah 347.856 jiwa
terkait di bidang tersebut.
Konsep m a k r o
VIEW DARI DAN KETAPAK
STUDIO
Perancangan
Arsitektur 5
Lapak Penjualan Stiker
Tujuan
untuk mengetahui pelaku Sebelah barat di Batasi
kegiatan dan kegiatan yang sarana Perdagangan Gedung KNPI PROVINSI
berlangsung dalam aparte - barang dan jasa
men dan mall Sebelah utara terletak
Gedung KNPI Provinsi
Sulawesi Tengah
yang menjadi exsisting
Dasar sekitar tapak
Pertimbangan
- fungsi Kota Palu
- aktivitas
- kebutuhan ruang

Tapak

jalan Re Martadinata
Gedung GOR madani
Sebelah barat dengan
jalan trans kota Palu Sebelah timur terletak
Gedung olahraga madani
yang menjadi exsisting
sekitar tapak

Lokasi Tapak yang dipilih berada di Kelurahan Talise Jalan Tembus Hutan Kota
kecamatan Mantikolure Merupaka Kawasan Wisata s
Sebelah timur di Batasi
dalam pencapaian Lokasi Tapak Dapat di tempuh Gedung Traning Center
akses menuju hutan kota
dengan menggunakan kendaraan Pribadi Sebelah timur terletak
Gedung Traning center
yang menjadi exsisting
sekitar tapak
Konsep m a k r o
TEMA ARSITEKTUR KONTEMPORER
Definisi Arsitektur Kontemporer
Arsitektur kontemporer merupakan arsitektur abad ke-21 dan
dikerjakan sesuai dengan tren masa kini. Arsitektur kontemporer
umumnya dikerjakan dengan gaya yang berbeda-beda dan tidak
ada satu gaya yang dominan. Jenis arsitektur yang satu ini juga
banyak mengadaptasi teknologi canggih dan bahan-bahan bangunan
modern.
-Gaya arsitektur kontemporer akan selalu berubah dan tidak mengikut
gaya arsitektur konvensional, meski lama kelamaan gaya ini akan
menjadi gaya arsitektur konvensional juga. Untuk itulah gaya
arsitektur yang satu ini bersifat dinamis.
-Gaya kontemporer mulai berkembang sekitar awal 1920-an yang
dimotori oleh sekumpulan arsitek Bauhaus School of Design di
Jerman. Mereka merespons kemajuan teknologi dan perubahan sosial
masyarakat akibat perang dunia.
-Gaya kontemporer dalam seni bangunannya mulai berkembang pesat pada
tahun 1940 hingga 1980-an. Dari waktu ke waktu, desain kontemporer
menampilkan gaya yang selalu lebih baru, segar, dan berbeda
Ciri Khas Arsitektur Kontemporer
STUDIO
Perancangan
Arsitektur 5
Arsitektur kontemporer merupakan bentuk konstruksi yang mewujudkan ragam gaya desain bangunan yang berasal
dari berbagai pengaruh. Banyak variasi yang bisa dikreasikan melalui desain arsitektur kontemporer.Anda bahkan
bisa memodifikasikannya dengan gaya lain sebagai inspirasi desain, misalnya gaya modern, eklektik, minimalis,
futuristik, atau natural, hingga tercipta suatu masterpiece yang benar-benar baru. Jika Anda berpikir untuk merancang
bangunan rumah idaman dengan gaya kontemporer, segera buang jauh-jauh keinginan untuk mengimplementasi ide
biasa dan konvensional. Segala hal yang biasa dan konvensional tidak diperhitungkan sebagai gaya kontemporer.
Lekuk atau Melengkung
Jika gaya arsitektur pada umumnya mengambil pola garis lurus, maka dalam arsitektur kontemporer, terutama pada
bagian eksterior, justru lebih sering menggunakan garis melengkung. Namun, tidak sedikit yang akhirnya memilih
untuk mengombinasikan antara garis lurus dan lengkung, ke dalam bagian arsitektur agar terlihat menarik.
Palet Warna Netral dan Tegas
Secara umum, arsitektur kontemporer lebih condong memakai warna-warna netral seperti putih, hitam, atau abu-abu.
Hampir serupa dengan palet warna yang biasa ditemukan pada desain minimalis. Untuk memberi aksentuasi desain
yang memenuhi spesifikasi gaya kontemporer, jangan ragu untuk tonjolkan elemen desain dengan warna solid seperti
merah, kuning, jingga. Desain rumah seperti yang dilansir oleh Better Homes and Gardens ini tampak menarik, bukan?
Komposisi Ruang “Mengalir
Karena penggunaan garis lengkung yang dominan, tampilan gaya ini terlihat sangat dinamis dan mengalir secara
visual. Arsitektur kontemporer memungkinkan terciptanya komposisi ruang yang berbeda dari umumnya berbidang
datar. Anda bahkan bisa bereksperimen lebih kreatif dengan bentuk ruangan asimetris. Ruangan dibiarkan terbuka
dan terlihat lapang dengan sekat-sekat yang minimal
Material Anti-Mainstream
Bahan-bahan yang digunakan dalam bangunan seperti kaca dan logam lebih sering ditemukan dalam bangunan
arsitektur kontemporer, terutama pada bagian atap dan dinding. Material kaca ini juga mampu menciptakan kesan
transparan dan keterbukaan, sangat sesuai dengan konsep kehidupan saat ini. Jenis material yang dikategorikan
baru di sini adalah material yang terbuat dari teknologi mutakhir, berbahan ramah lingkungan serta berkelanjutan.
Jendela Super Besar
Unsur material kaca yang mendominasi membuat sistem bukaan yang lebar pada bangunan. Selain dipasang di posisi
yang unik, ukuran jendela yang besar seperti yang dilansir oleh Freshome ini menjadi ciri arsitektur kontemporer.
Hal ini memaksimalkan sistem pencahayaan alami serta sirkulasi udara sebagai langkah efisiensi energ .
Animated Architecture
Sifat kreatif dan dinamis yang melekat pada arsitektur kontemporer membuat desain bangunan yang pada dasarnya
merupakan benda mati, menjadi terasa lebih hidup. Hal ini juga membuat bagian luarnya terlihat lebih hidup, seolah
memiliki unsur animasi alias bergerak. Jika Anda menyukai hal-hal yang unik atau tidak biasa, silakan menerapkan
desain arsitektur kontemporer pada hunian Anda. Tidak ada sesuatu yang pasti atau baku dalam berkreasi gaya
kontemporer, karena Anda bisa mengolah desain kontemporer yang terbaik menurut versi Anda sendiri.
Konsep s t r u k t u r STUDIO
Perancangan
Arsitektur 5
Komponendinding
Balok indukdan balok anak
Untuk komponendinding pada struktur rangkaterutama
komponenyang tersusun dengan rangkabeton, setiap
luasanlebih dari 12 m pada dinding dilengkapi dengan
kolomdanatau balok praktis

Untuk material
dinding ;
struktur rangkaadalahstruktur yang terdiri atas 1. bata/batako
elemen-elemenlinear (umumnnyabalok dan kolom) 2. Celcon
yang saling dihubungkanujung-ujungnnyaoleh titik 3. Panel
hubung( joins) 4. Partisi
5. Beton ,dan
6. kayu

kolom pondasi

Plat lantai Pondasipancangrentan terhadap gaya geser

yang dihasilkanoleh tanah, hal ini menyebabkan
kombinasidengan pondasi rakit yang memiliki
ketahananterhadap gaya geser sangat tinggi
sehingga dianggap sebagai syarat mutlak

Melihat kondisi tanah pada tapak yang memiliki

daya dukungyang rendah dan tanah keras yang
cukupdalammakajenis pondasi yang dipilih
adalahpondasi pancang
60 40

80
kolom-kolom yang akandigunakanpada bangunanmulti fungsi, Sistem plat lantai
sehingga bangunannyadapat menyalurkangaya secara lebih rangkayaitu dapat
efektif Kombinasikeduajenis
menggunakan:
1. Kayu pondasi ini merupakan
2. Baja solusi yang tepat
3. beton
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL

STRUKTUR
ORGANISASI
STUDIO
Perancangan
Arsitektur 5
Tujuan Property
manager
Untuk mengetahui hubungan antara
per ruangan satu dengan yang lainya
dan dapat menganalisis hubungan Sekretaris
ruang tersebut,sehingga dapat menge
tahui letak antara ruang tersebut

HRD Finance
Dasar devision
Pertimbangan
1. Letak antar ruangan
Division operation Division marketing
2. Hubungan antara ruangan
and manage building and promotion Purchasing
3. Jumlah pengelola
Costumer
service
Security Building
service
House Hotel Leasing
keeping

Parking Engineering

Mall

Electrical Mecanical Plumbing

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN - Gator Timbang, S.T.,M.T. DENGAN STRUKTUR ORGANISASI
F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep u t i l i t a s STUDIO
Perancangan
Arsitektur 5
Pencahayaan alami Pencahayaan buatan

Tujuan
Untuk mengetahui sistem utilitas
pada bangunan tinggi dan proses
pengaplikasiannya yang bertu
juan untuk menunjang fungsi
dari bangunan hotel

Dasar
Pertimbangan
-Pencahayaan Secara umum pencahayaan yang digunakan merupakan pencahayaan buatan,
-Penghawaan namun pada ruang-ruang tertentu diupayakan untuk menggunakan pencahayaan
alami.
-Sanitasi air bersih dan air kotor
-Konsep sistem keamanan bangunan
-Konsep tata suara dan akustik
-Sistem penangkal petir
-Sistem komunikasi
-Sistem jaringan listrik Penghawaan alami Penghawaan buatan
Skema Ducting Air suplay duct dan Return air
duct Pada tiap lantai pada hotel

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR
- Ir. Altim Setiawan, ST MT. RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep u t i l i t a s
Sistem komunikasi
STUDIO
Perancangan
Arsitektur 5
Tujuan
Untuk mengetahui sistem utilitas
pada bangunan tinggi dan proses
pengaplikasiannya yang bertu
juan untuk menunjang fungsi
dari bangunan hotel

Dasar
Pertimbangan
-Pencahayaan
-Penghawaan
-Sanitasi air bersih dan air kotor
-Konsep sistem keamanan bangunan
-Konsep tata suara dan akustik Sistem penangkal petir
-Sistem penangkal petir
-Sistem komunikasi
-Sistem jaringan listrik

Penggabungan EF Terminal dengan EF Carier yang

memiliki isolasi tegangan tinggi memberikan jaminan
keamanan terhadap obyek yang dilindungi. Sistem
penangkal petir ini terbagi dalam 2 yaitun EF Terminal
yang diletakkan dipuncak bangunan sebagai penangkal
petir dan EF Carier (kabel Penghantar ) yang masuk

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep u t i l i t a s
LISTRIK
STUDIO
Perancangan
Arsitektur 5
Tujuan
U n t u k m e n d a p a t k a n
perencanaan perlengkapan KEAMANAN BAHAYA DISPOSAL
bangunan yang tepat agar dapat
mendukung keamanan dan
PLN
Gardu
Distribusi

Automatic Transfer
Genset

BANGUNAN
AIR BERSIH KEBAKARAN PADAT
kenyamanan kegiatan dalam Switch (ATS)

bangunan
Trafo

Dasar Panel Control SATPAM (Satuan Pengamanan)

FIRE ALARM DETECTOR
Pertimbangan Utama
Menjaga Keamanan sekitar kawasan Alat yang digunakan untuk mendeteksi
Ditempatkan di beberapa tempat Reservoir adanya kebakaran dengan menggunakan
Ÿ Aliran Listrik (Pos Jaga) Atas Smoke Detector (Alat pendeteksi asap
Panel Control dengan tingkat tertentu)
Ÿ Pembuangan Sampah Cabang
Menjaga Keamanan 24 jam secara
bergantian
Ÿ Keamanan Bangunan
Jaringan
Ÿ Air bersih Sprinkler
SPRINKLER
Ÿ Kebakaran Ditempatkan pada plafond dengan jarak
tertentu yang dilengkapi sensor yang sensitif
Ÿ Memperhatikan keselamatan.
SAMPAH
bekerja secara otomatis apabila terjadi
Ÿ Tidak membahayakan kesehatan. kenaikan suhu antara 35 F
Disposal Padat
Ÿ Ramah terhadap lingkungan. CCTV (Close Circuit Television) Dari
Memonitoring keadaan di dalam HYDRANT Kamar Mandi/WC
Ÿ Tidak menimbulkan polusi dan radiasi. Cam 01 Cam 02

dan di luar Bangunan Shaf

Cam 03 Cam 04

Diletakkan di tempat tertentu dengan jarak

Ÿ Tidak merusak perlengkapan bangunan Ditempatkan di beberapa tempat Reservoir 25-30 m. Sedangkan untuk diluar bangunan
Merekam aktifitas selama 24 jam Bawah berupa Hydrant Pilar.
Ÿ yang lain.
Tempat Sampah Meteran Bak Kontrol
Ÿ Instalasi harus kuat dan bersih. Dalam Gedung
Sampah di
Pompa Mobil Tinja
Luar Gedung
Bak TABUNG PORTABLE
Penyaringan Ditempatkan pada daerah yang mudah di Septictank
Shaft Sampah
PAM jangkau.
Bak Penampungan
Penataan Sirkulasi yang memudahkan Hydrant
Sementara
pemantauan
Penggunaan pagar pembatas di Deep Weel Peresapan
PINTU DARURAT
sekeliling kawasan
Ditempatkan pada daerah yang mudah
dijangkau dengan jarak antara 20-30 m.
Dan harus berhubungan langsung dengan
daerah luar bangunan.

Mobil Pengangkut Tempat

Sampah Pembuangan Akhir

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m a t e r i a l
granit
Granit memiliki pori-pori yang lebih rapat,
sehingga memilikikemungkinanyang lebih kecil
untuk dimasukiair dan kotoran. Granit memiliki
kesan dingin dan berkesan kokoh. Batuan
granit diperoleh dari bukit atau gunung granit.
Namun sejalan dengan perkembangan
teknologi, saat ini juga telah disediakan granit
buatan dengan motif yang lebih beraneka dan
harga yang lebih murah.
plafon
Material yang bisa digunakanantara lain materialasbes, tripleks, gymsumboard, dan cement board.
Material asbes tidak disarankanlagi digunakankarenasifat bahanyang karsinogenik(bisa menimbulkan
kanker).
Tripleks mudahdidapatkan, namunsifatnya yang mudahterbakar juga harus menjadipertimbangan. Material
yang amandigunakanadalahplafon gypsum dan papan semen (GRC board).
Orang-orang jamandahulujuga sering menggunakananyamanbambuuntukpenutup plafon.
STUDIO
Perancangan
Arsitektur
akustik
5
Jamansekarang, material yang lebih bervariasi juga ada, seperti bahanfiber glass.
Untuk rangka, bila memakaimaterial asbes atau kayusebagai penutup, kita bisa menggunakanrangkakayu.
Bila menggunakanpenutup gypsum atau cement board, kita bisa menggunakanrangkaalumunium .

LantaiKayu

1. Parquet
2. Papan
3. Bambu

Lantaibatu karpet

BAHAN-BAHAN MATERIAL YANG DIGUNAKAN ADALAH BAHAN

-BAHAN
YANG RAMAH LINGKUNGAN SESUAI DENGAN KARAKTERISTIK GREEN
BUILDING

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep l a n s k a p
Tujuan
Soft material
STUDIO
Perancangan
Arsitektur 5
Untuk mendapatkan penataan ruang luar yang
Beringin putih
sesuai dengan kondisi tapak dan penampilan Palm raja
-sebagai pelindung,penahanangin , dan Rumputmanila
bangunansehingga lebih menambah keindahan -unsurestetika
unsurestetika -sebagai ground cover
bangunan serta mendukung aktivitas yang ada -pengarahsirkulasi sebagai ‘’path’’
-reduksi bising dan polusi -sebagai unsurestetika
dalamperancanganjalur
-pengarahsirkulasi dan sebagai landmark -penyerap panaskawasan
Dasar pertimbangan -pembentuktata hijau dan landmark
kawasan
soft space
Bagaimanaagar penataanlansecapyang
masukdalamelemensoft space dapat Kiara payung
menambah keindahan penampilanbangunan -sebagai pelindung, penahanangin , dan Lantanajuntai
Bagaimana agar seluruh elemenhard space filtarisasi matahari -sebagai penentu unsurestetika
dapat menambah keindahan penampilan -reduksi bising dan polusi -sebagai pembatas fisik dan pengarah
bangunan kawasan
Street furniture
Penataanperabot jalan yang mempermudah
sirkulasi atau aktivitas yang ada
Street furniture
Hard space
Lamputamandan papanpenunjukarah ditempatkan
disepanjangjalan menujuke tapak yang berfungsi
sebagai penerangandimalamhari dengan
menggunakandaya matahari

Penunjukjalan, diletakkandijalan yang memerkukan

penunjukarah

Jalandalamtapak dengan 2 jalur untuk

Jalansetapak
memperlancarsirkulasi dengan pemisahjalur
digunakansebagai
berupa pepohonandan ground cover
sirkulasi didalamtapak Tempatsampahdiletakkandisetiap sudut tapak
, bagi pejalankaki Berfungsi sebagai tempat secara keseluruhanuntuktetap menjagakebersihan
atau pengendara duduk untukbersantai di tapak , dengan 3 jenis tempat samaphyaitu samapah
motor taman, atau sejkitaran basah, samapahkering , atau plastik , untuk
Pepohonanjuga pedestrian memudahkanpada saat pembuangaakhir atau daur
berada di sebelah kiri ulang
dan kananuntuk
melindungipenggunan
jalan dari reduksi
Jalur masukutamapada tapak dengan ukuran
serta polusi
6,6 untukmemperlancarsirkulasi dengan 1
masukdan 1 keluar

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m a k r o
BAHAN MATERIAL
STUDIO
Perancangan
Arsitektur 5

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL

1. Kegiatan pengelola Hotel

AKTIVITAS PELAKU DAN KEGIATAN
STUDIO
Perancangan
Arsitektur 5
3. Kegiatan pengunjung Hotel
Tujuan Parkir
Datang pengelola hotel Entrance
Untuk mengetahui hubungan Datang Parkir
antara per ruangan satu dengan kendaraan
Ngopi &
yang lainya dan dapat menganalisis Nongkrong
hubungan ruang tersebut,sehingga
dapat menge tahui letak antara Adminitrasi
ruang tersebut. Kantor Entrance Berkunjung Keluar
Pengelola Hotel
Dasar
Pertimbangan Berbelanja

1. Letak antar ruangan

2. Hubungan antara ruangan Area Ruang
Pengelola Servis
3. Jumlah pengelola Kontrol
4. Kegiatan pengunjung Shopping Mall
Parkir
Datang Pengunjung Mall
Pulang Istirahat Sholat

2. Kegiatan penghuni Hotel Bermain

Entrance

Berolaraga Makan &

Datang Parkir Minum
kendaraan Keluar Berbelanja

Berbelanja Ngopi &

Nongkrong
Entrance Beristirahat
Makan
minum
Istirahat
Pulang
Beresberes

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL AKTIVITAS DAN KEBUTUHAN RUANG
STUDIO
Perancangan
Arsitektur 5
Pelaku dan Jenis Kegiatan Aktivitas Kebutuhan Ruang Pelaku dan Jenis Kegiatan Aktivitas Kebutuhan Ruang
Kelompok Aktivitas Utama Supermarket ! Melayani Pembeli ! Kasir
! Menerima Pembayaran ! Loading Dock
Pengunjung Kegiatan Belanja ! Retail Store ! Menerima Stok Barang ! Gudang
Kegiatan Rekreasi ! Restoran
! Bioskop
! Café Depertment Store ! Melayani Pembeli ! Kasir
! Game Center ! Menerima Pembayaran ! Loading Dock
! Foodcourt ! Menerima Stok Barang ! Gudang
! Supermarket ! Istirahat ! Ruang Karyawan
! Depertement Store
Cineplex
! Menjual Tiket ! Ticket Box
Penyewa Retail ! Menjual Produk Barang ! Retail Store ! Istirahat ! Ruang Karyawan
atau Jasa ! Gudang
! Melayani Pembeli ! Kasir
Kelompok Aktivitas
Pengelolah
Restoran dan Foodcourt ! Menerima Stok Barang ! Loading Dock
! Menyiapkan Bahan ! Dapur
General Manager ! Pengelolaan Administratif ! Ruang Kerja
Masakan ! Gudang Bahan ! Pengelola Pusat Mall ! Ruang Rpat
! Menyediakan Menu ! Ruang Makan ! Koordinasi Pengelola ! Ruang Tamu
! Menerima Pembayaran ! Kasir ! Istirahat ! Lavator
! Membersihkan Alat Makan ! Ruag Cuci
Manajer ! Pengelolah Bangunan ! Ruang Kerja
Café ! Menyiapkan Bahan ! Dapur ! Pemelihara Bangunan
Minuman ! Gudang Bahan
! Menyediakan Menu ! Kasir
! Menerima Pembayaran ! Ruang Cuci Kepala Divisi ! Melakukan Koordinasi ! Ruang Rapat Ruang
! Membersihkan Alat Makan divisi ! Ruang Kerja
! Pengelolaan
Game Center ! Pembelian Tiket ! Tiket Box

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL AKTIVITAS DAN KEBUTUHAN RUANG
STUDIO
Perancangan
Arsitektur 5
Pelaku dan Jenis Kegiatan Aktivitas Kebutuhan Ruang Pelaku dan Jenis Kegiatan Aktivitas Kebutuhan Ruang

Kepala Seksi ! Melakukan Koordinasi ! Ruang Kerja Fungsi Primer

Divisi dan Staff Pengunjung ! Memesan Kamar ! Loby
! Pengelolaan Pengelola ! Melayani Tamu Hotel
Staff ! Penyimpanan Arsip ! Ruang Kerja
! Pengelolaan Pengunjung Yang ! Penginapan ! Kamar Hotel
Menginap
Kelompok Aktivitas Pelayanan
Kegiatan Pelayanan ! Kegiatan Sembahyang ! Mushola Fungsi Sekunde
Pengunjung ! Kesehatan Dan ! Ruang Wudhu Pengunjung ! Menikmati Sajian ! Restoran
Keamanan ! Ruang P3k Restoran dan Café ! Cafe
! Pos Keamanan Kasir ! Mengelola Uang
Kelompok Aktivitas Pendukung Koki ! Memasak Makanan
Kariyawan ! Mengantar Makanan
Petugas Keamanan ! Kegiatan Keamanan ! Pos Keamanan da Minuman
! Mememriksa dan ! Loading Dock ! Membersihkan Meja
Mencatat Keluar masuk ! Lavatory Pengunjung
Barang ! Membersihkan
! Lavatory
Pengunjung ! Rapat atau Mengadakan ! Convention Hall
Pengelola Pertemuan
Teknis Mekanikal ! Pemeliharaan ! Ruang Utilitas ! Membersihkan Ballroom
Elektrikal ! Mechanical Electrical ! Gudang Alat
! Penyimpanan dan ! Gudang Prabot Pengunjung ! Mengadakan ! Ballroom
Pemeliharaan Pertemuan Seminar,
! Pengelolaan Utilitas Acara Pesta
Bangunan Pengunjung ! Berenang ! Kolam Renang Dewasa
Parkir !
! Parkir Pengunjung Parkir Umum Pengunjung ! Berenang ! Kolam Renang anak
! Parkir Pengelola ! Parkir Pengelola
! Parkis Servis ! Parkir Servis Pengunjung ! Melakukan Aktivitas ! Fitness Center

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL AKTIVITAS DAN KEBUTUHAN RUANG
STUDIO
Perancangan
Arsitektur 5
Pelaku dan Jenis Kegiatan Aktivitas Kebutuhan Ruang
Pengelola ! Mengkordinator Seluruh ! Unit Staff Pengelola
Kegiatan Pelyanan
Hotel dan Resort
! Membantu Kerja
Direktur
! Menyusun dan
Mengatur Jadwal
Kegiatan Direktur
Staff ! Pekerja Sesuai Bidang ! Unit Staff Kantor
Masing-Masing
Staff ! Melayani Kebutuhan ! Unit Staff Administrasi
Staff Kantor

Staff ! Mengecek Pekerjaan ! Penunjang

Staff Fasilitas
Menunjang Yang
Ditangani
Karyawan ! Mengecek dan ! Unit Kebersihan
Mengawasi Pekerja
Kebersihan Hotelm
! Membersihkan Kamar

Karyawan ! Membersihkan ! Unit Laundry dan Dry

Perlengkapan Hotel Cleaning
! Pengambil Uang ! ATM

! Memarkirkan ! Area Parkir

Karyawan
Kendaraan

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL BESARAN RUANG SHOPPING MALL
STUDIO
Perancangan
Arsitektur 5
KELOMPOK AKTIVITAS UTAMA
Retail Store Main Anchor
JENIS RUANG SUMBER KAPASITAS JENIS RUANG SUMBER STANDAR KAPASITAS LUAS
STANDAR LUAS

Retail Store Foodcourt 1 unit @500 orang

Area makan EN 6,25 m2/meja 75 meja 468,75 m2

Retail Besar SB 150 m2 10 unit 1.500 m2 Sirkulasi 140 m2
AS 30 % R. makan
Retail Sedang SB 100 m2 20 unit 2.000 m2 Service 93,1 m2
AS 20 % R. makan
Retail Kecil SB 50 m2 40 unit 2.000 m2 Counter 3 unit 11,1 m2
TS 3,7 m/unit
Luas Total Retail Store 5.500 m2 Luas Total Foodcourt 863,45 m2
coffe shop 5 unit @50 orang

Area duduk TS 1,2 m2/orang 50 60 m2

sirkulasi AS 30 % area duduk 36 m2
Main Anchor Service AS 20 % area duduk 24 m2
Counter TS 3,7/unit 2 unit 7,4m2
JENIS RUANG SUMBER STANDAR KAPASITAS LUAS
Luas Total coffe shop 367,4 m2
Restoran 10 unitn @250 orang
game center 1 unit
R. Makan EN 6,25 m2/meja 50 meja 312,5 m2
Kasir 2 orang Area permainan SB 500 m2 1 unit 500 m2
EN 3 m2 6 m2
Dapur Sirkulasi AS 30 % area main 150 m2
AS 30 m2 30 m2
Gudang Tiketing TS 3 m2/ unit 2 unit 6 m2
AS 15 m2 15 m2
Sirkulasi 656 m2
AS 30 % R. makan 93,75 m2
Luas Total game center 656 m2
Luas Total Restoran 5.487 m2
supermarket 1 unit

Area belanja ED 1.500 m2 1 unit 1.500 m2

servis dan sirkulasi TS 25 % area 375 m2
belanja
Luas Total supermarket 1.875 m2

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL BESARAN RUANG SHOPPING MALL
STUDIO
Perancangan
Arsitektur 5
KELOMPOK AKTIVITAS UTAMA
Departemen Store
1 unit
Area belanja ED 2.000 m2 1 unit 2.000 m2
servis dan sirkulasi TS 25 % area 500 m2
belanja
Total Luas Lantai Departemen Store 2.500 m2
Cineplex
4 unit
Ruang Penonton EN 1,05 M2/orang 110 orang 115,5 m2
Sirkulasi EN 30% studio 34,65 m2
Ruang Proyektor TS 20 m2/unit 1 unit 20 m2
Ruang Tiket EN 3 m2/unit 1 unit 3 m2
Jumlah x 4 173,15 m2
Total Luas Lantai 4 unit studio 692,6 m2
Hall EN 20 % Studio 5 unit 138,52 m2

R. Penyimpanan EN 28 m2/unit 1 unit 28 m2

Lavatory Pria 2 unit

-KM/WC EN 1,2 m2/unit 5 unit 6 m2

-Urinal EN 0,6 m2/unit 5 unit 3 m2
-Wastafel EN 1,2 m2/unit 2 unit 2,4 m2
Luasan 1 unit 11,4 m2

Lavatory Wanita 2 Unit 21,6 m2

Total Luas Cineplex 903,52 m2

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL BESARAN RUANG SHOPPING MALL
KELOMPOK AKTIFITAS PENGELOLAH
STUDIO
Perancangan
Arsitektur 5
JENIS RUANG SUMBER STANDAR KAPASITAS LUAS JENIS RUANG SUMBER STANDAR KAPASITAS LUAS
R. General Manajer R. Kasi Mechanical EN 12 m2 1 orang 12 m2
R. Kasi Electrical EN 12 m2 1 orang 12 m2
R. Kerja EN 25 m2 1 orang 25 m2 R. Kasi AC EN 12 m2 1 orang 12 m2
R. Sekretaris EN 15 m2 1 orang 15 m2 R. Kasi Elevator EN 12 m2 1 orang 12 m2
R. Tamu EN 12 m2 1 orang 12 m2
R. Manajer R. Staff
R. Manajer Office EN 20 m2 1 orang 20 m2
R. Staff General Affair EN 2 m2 / orang 10 orang 20 m2
Operation
R. Staff Marketing EN 2 m2 / orang 5 orang 10 m2
R. Manajer Building EN 20 m2 1 orang 20 m2
R. Staff Finance and EN 2 m2 / orang 5 orang 10 m2
Operation
Accounting
R. Kepala Devisi R. Staff Customer EN 2 m2 / orang 8 orang 16 m2
Service
R. kadiv General EN 20 m2 1 orang 20 m2
R. Staff Housekeeping EN 2 m2 / orang 30 orang 60 m2
Affair
R. Staff Security EN 2 m2 / orang 60 orang 120 m2
R. Kadiv Marketing EN 20 m2 1 orang 20 m2
R. Staff Parking EN 2 m2 / orang 30 orang 60 m2
R. Kadiv Finance and EN 20 m2 1 orang 20 m2
R. Staff Engineering EN 2 m2 / orang 20 orang 40 m2
Accounting
R. Staff Entertainment EN 2 m2 / orang 5 orang 10 m2
R. Kadiv Customer EN 20 m2 1 orang 20 m2
Service Total Luas Lantai 718 M2
R. Kadiv EN 20 m2 1 orang 20 m2
Housekeeping Ruang Rapat EN 4% Luas Total 5 unit 28,72 m2
R. Kadiv Security and EN Lavatory Pengelola 5 unit
20 m2 1 orang 20 m2
Parking Pria 2 unit 2 unit
R. Kadiv Engineering EN - KM / WC EN 1,2 m2 / unit 6 m2
20 m2 1 orang 20 m2
R. Kadiv EN - Urinoir EN 0,6 m2 / unit 3 m2
20 m2 1 orang 20 m2
Entertainment - Wastafel EN 1,2 m2 / unit 2,4 m2
Luas 1 unit Lavatory Pria 6 unit 11,4 m2
R. Kepala Seksi (Kasi) Luas 2 unit Lavatory Pria 3 unit 22,8 m2
R. Kasi Finance EN 12 m2 1 orang 12 m2 Wanita 2 unit
R. Kasi Accounting EN 12 m2 1 orang 12 m2 - KM / WC EN 1,2 m2 / unit 7,2 m2
R. Kasi Gardener EN 12 m2 1 orang 12 m2 - Wastafel EN 1,2 m2 / unit 3,6 m2
R. Kasi Sipil EN 12 m2 1 orang 12 m2 Luas 1 unit Lavatory Wanita 1 unit 10,8 m2
R. Kasi Security EN 12 m2 1 orang 12 m2 Luas 2 unit Lavatory Wanita 8 unit 21,6 m2
R. Kasi Parking EN 12 m2 1 orang 12 m2 Total Luas Lantai Lavatory 44,4 m2
Pengelola

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL BESARAN RUANG SHOPPING MALL
STUDIO
Perancangan
Arsitektur 5
KELOMPOK AKTIVITAS PELAYANAN
KELOMPOK AKTIFITAS PENGELOLAH
JENIS RUANG SUMBER STANDAR KAPASITAS LUAS
JENIS RUANG SUMBER STANDAR KAPASITAS LUAS Musholla
R. Shalat AS 1,5 m2/orang 30 orang 45 m2
- Gudang As 25 m2 / unit 25 m2 15% R.Shalat 6,75 m2
R Wudhu AS
- Pantry As 15 m2 / unit 120 m2 10% R.Shalat 4,5 m2
Sirkulasi AS
- R. Istrahat EN 4% Luas Total 29,04 m2
- Sirkulasi EN 20% Luas Total 145,2 m2 Total Luas Lantai Mushollah 56.25 m2
R.P3K AS 1x18 m2 18 m2
Total Luas Lantai 392,68 m2
Pos Keamanan AS 4 m2 x 4 unit 16 m2
Total Luas Lantai Kegiatan 1.183,8 m2
Pengelola Total Luas Lantai Ruang P3K Dan Keamanan 34 m2
Lavatory Umum Pria 15 unit
-KM/WC EN 5 unit 6 m2
-Urinal EN 5 unit 3 m2
-Wastafel EN 2 unit 2,4 m2
sirkulasi AS 3,42 m2
KELOMPOK AKTIVITAS PELENGKAP Luas 1 unit Lavatory Pria 14,82 m2
Total Luas 15 unit Lavatory Pria 222,3 m2
JENIS RUANG SUMBER STANDAR KAPASITAS LUAS
Lavatory Umum Wanita 17 unit
Anjungan Tunai SB 2 m2/unit 10 unit 20 m2 -KM/WC EN 5 unit 6 m2
Mandiri ATM -Wastafel EN 2 unit 2,4 m2
sirkulasi AS 2,52 m2
Total Luas Lantai Kegiatan Pelengkap 20 m2
Luas 1 unit Lavatory Pria 10,92 m2
Total Luas 15 unit Lavatory Pria 163,8 m2
Luas 1 unit Lavatory umum 386,1 m2
Total Luas Kegiatan Pelayanan 476,35 m2

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL

AKTIVITAS PENDUKUNG
BESARAN RUANG SHOPPING MALL

KELOMPOK AKTIVITAS PARKIR

STUDIO
Perancangan
Arsitektur 5
JENIS RUANG SUMBER STANDAR KAPASITAS LUAS Parkir Pengunjung Penyewa:
Jumlah parkir mobil yang dibutuhkan untuk pengunjung
Pelayanan Teknis
shopping mall adalah satu unit parkir mobil setiap 60 m2
Gudang Peralatan AS 9 m2 1 unit 9 m2 luas ruang retail dan jumlah parkir motor adalah 5 kali
R. Perawatan bangunan AS 4 m2 1 unit 4 m2 jumlah parkir mobil
R. PABX AS 12 m2 1 unit 12 m2
R. AHU AS 12 m2 9 unit 108 m2 Jumlah Parkir Mobil =NFA / standar parkir shopping mall
R. Genset AS 72 m2 1 unit 72 m2 =19.748,17 m2 / 60 m2
R. Panel Kontrol AS 6 m2 1 unit 6 m2 =358 unit
R. Pompa AS 3 m2 2 unit 6 m2 Jumlah Parkir Motor =jumlah parkir mobil x 5
Penampung Sampah AS 9 m2 1 unit 9 m2 =358 x 5
=1.790
R. Transformasi dan MDP AS 18 m2 1 unit 18 m2 Parkir Pengelola : jumlah pengelola = 264
R. SDP AS 6 m2 3 unit 18 m2 Diasumsikan bahwa pengguna mobil : motor = 20 % : 80 %
Total Luas Laintai Ruang Pendukung Teknik 262 m2
194 x 20 % =39 mobil
Area Bongkar Muat Barang 194 x 80 % =155 motor
R. Kontrol AS 9 m2 1 unit 1 unit
Gudang AS 3 unit Maka
50 m2 3 unit
R. Parkir Truk EN 48 m2 3 unit 3 unit
R. Bongkar Muat EN 12 m2 3 unit 3 unit KENDARAAN JUMLAH LUASAN 1 UNIT SUMBER TOTAL
Total Luas Lantai Area Bongkar Muat Barang 339 m2
Parkir Pengunjung Penyewa
Total Luas Lantai kegiatan 601 m2
Mobil 358 13,5 m2 EN 4.833 m2
Motor 1790 2 m2 EN 3.580m2
REKAP BESARAN RUANG Parkir Pengelola
luas Mobil 39 13,5 m2 526,5 m2
Total Luas Lantai
Motor 155 2 m2 310 m2
Total Luas Lantai Kegiatan pelengkap 20 m2
Total 9.249,5 m2
Total Luas Lantai Kegiatan Pelayanan 476,35 m2 Sirkulasi 100 % 9.249,5 m2
Total seluruh 18. 499 m2
Total Luas Lantai Kegiatan Pendukung 601 m2
Total Luas Lantai Kegiatan Pengelola 1.183,8 m2
Total Luas Lantai Area Non Perdagangan 2.281,2 m2

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL

Zona Publik
RUANG KEBUTUHAN RUANG STANDAR SUMBER
BESARAN RUANG HOTEL

LUAS Zona Semi Publik

STUDIO
Perancangan
Arsitektur 5
Lobby R. Resepsion 0,65 M2/ORANG NAD 26 m2 Convention Hall R. Rapat 2,52 m2/unit A 168 m2
R. Tunggu 0,65 M2/ORANG NAD 13 m2 Gudang A 12 m2
R Administrasi A 15 m2 Toilet NAD 18 m2
Toilet 2,52 M2/ORANG NAD 18 m2 198 m2
Luas Convention Hall
Luas Lobby 72 Dm2 Luas Convention Hall+ Sirkulasi (20%)= 198 + 39, 6 237,6 m2
Luas Lobby+Sirkulasi (20 %)=72+14,4 86,4 m2
Ballroom Hall 1,3 m2/orang NAD 650 m2
ATM Bilik ATM 2,25 m2/oran NAD 9 m2 Gudang A 56 m2
Toilet 2,52 m2/unit NAD 30,2 m2
Luas ATM 9 m2
Luas ATM+Sirkulasi (20 %)=9+1,8 10,8 m2 Luas Ballroom 736,2 m2
Musholla R. Sholat 2 m2 x 3 m2 Luas Ballroom + Sirkulasi (20%)= 736,2 + 147,2 14.871 m2
A 12 m2
R. Wudhu terdapat R. wuduh Kolam Renang Dewasa Kolam Renang
wanita dan pria x A 56 m2
Dewasa
6 m2 x 2 unit R.Bilas dan R. 2 m2/unit A 12 m2
Toilet NAD 18 m2 Ganti
Luas Mushollah 120 m2 toilet 2,52 m2/unit NAD 5 m2
Luas Mushollah + Sirkulasi (20%)= 120 + 24 144 m2 Luas Kolam Renang Dewasa 78 m2
Total Luas Zona Publik 241,2 m2 Luas Kolam Renang Dewasa (20%)= 78 + 15,6 93,6 m2

Kolam Renang Anak Kolam Renang A 30

Dewasa
Zona Semi Publik Luas Kolam Renang Anak 30 m2
RUANG STANDAR SUMBER LUAS Luas Kolam Renang Anak (20%)= 30 + 6 36 m2
KEBUTUHAN RUANG
Restoran dan Cafe 2 m2/orang A Fitness Center R. Peralatan A 120 m2
Kasir 4 m2
R. Makan 1,3 m2/orang NAD 130 m2 Fitnes
5 % R.Makan NAD 6,5 m2 R. Bilas dan 2 m2/unit A 12 m2
R. Saji
Dapur 15% R.Makan NAD 19,5 m2 R. Ganti
A 3 m2 Toilet 2,52 m2/unit NAD 10 m2
R. Cuci
Gudang 0,15 m2/Tamu NAD 15 m2 Luas Finess Center 142 m2
Toilet 2,52 m2/unit NAD 20 m2 Luas Fitness Center (20%)= 142 + 28,4 170,4 m2

Luas Restoran dan Café 198 m2

Luas Restoran dan cafe (20 %)=198+39,6 237,6 m2

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL BESARAN RUANG HOTEL
STUDIO
Perancangan
Arsitektur 5
Zona Service REKAP BESARAN RUANG HOTEL
RUANG LUAS
RUANG KEBUTUHAN RUANG STANDAR SUMBER LUAS
Luas Lobby 86,4 m2
Unit Kebersihan R. Kepala bagian A 60 m2 Luas ATM 10,8 m2
R. Ganti dan Loker 2 m2/orang A 60 m2 Luas Mussollah 241,2 m2
Gudang A 12 m2 Luas Café 237,6 m2
Toilet 2,52 m2/unit NAD 25,2 m2 Luas Convention Hall 237,6 m2
Luas Ballroom 14.871 m2
Luas Unit Kebersihan 157,2 Dm2 Luas Kolam Renang Dewas 93,6 m2
Luas Unit Kebersihan (20 %)=72+14,4 188,6 m2 Luas Kolam Renang Anak 36 m2
Unit Laundry dan R. Laundry 30 m2 Luas Fitness Center 170,4 m2
A
Dry Cleaning R. Setrika 0,63 m2/orang 6,3 m2 Luas Kamar Standar 7.398 m2
NAD
R. Jemur 35 m2 Luas Kamar Superior 7.398 m2
A
R. Penyimpanan 12 m2 Luas Kamar Dulex Room 4.932 m2
A
Luas Junior Site 420 m2
Luas Kamar Suite 2.466 m2
Luas Unit Laundry dan Dry Cleaning 83,3 m2 Luas Unit Kebersihan 188,6 m2
Luas Unit Laundry dan Dry Cleaning (20%)=83,3 + 16,6 99, 9 m2 Luas Laundry dan Dry Cleaning 99,9 m2
Total Keseluruhan Hotel 31.490 m2

sehingga dapat di tentukan besaran ruang keseluruhan yaitu:

2.216,03 m2 + 31.490 m2 = 33.70513 m2

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL BESARAN RUANG HOTEL
STUDIO
Perancangan
Arsitektur 5
Zona Privat Zona Privat
RUANG KEBUTUHAN RUANG STANDAR SUMBER LUAS RUANG KEBUTUHAN RUANG STANDAR SUMBER LUAS
Kamar Standar R. Tidur 22 m2/kamar NAD 22 m2 Junior Site R. Tidur 22 m2/kamar NAD 22 m2
Kamar mandi 4 m2/unit NAD 4 m2 R. Tamu 9 m2/unit NAD 9 m2
K. Mandi 4 m2 4 m2
Luas Kamar Suite 35 m2
Luas Kamar Standar 88 m2 Luas Kamar Suite(20%)= 35 + 7 42 m2
Luas Kamar Standar(20%)= 88 + 17,6 105, 6 m2 Luas Kamar Suite x Jumlah Unit 42 m2 x 10 unit 420 m2
Luas Kamar Standar x Jumlah Unit 105 x 50 7.398 m2
Kamar Suite R. Tidur 22 m2/kamar NAD 88 m2
Kamar Superior R. Tidur 22 m2/kamar NAD 22 m2 Kamar Mandi 4 m2/unit A 16 m2
K. Mandi 4 m2/unit NAD 4 m2 R. Tamu 9 m2 36 m2
R. Makan 1,3 m2/orang A 20 m2
Dapur Kecil 12 m2 48 m2
Luas Kamar Suite 88 m2
Luas Kamar Suite(20%)=2.080 + 41,6 105, 6 m2 Luas Kamar Suite 208 m2
Luas Kamar Suite x Jumlah Unit 246,6 m2 x 30 unit 7.398 m2 Luas Kamar Suite(20%)=2.080 + 41,6 246,6 m2
Luas Kamar Suite x Jumlah Unit 246,6 m2 x 10 unit 2.466 m2
Kamar Dulex Rum R. Tidur 22 m2/kamar NAD 22 m2
K. Mandi 4 m2/unit NAD 4 m2

Luas Kamar Suite 88 m2

Luas Kamar Suite(20%)=2.080 + 41,6 105, 6 m2
Luas Kamar Suite x Jumlah Unit 246,6 m2 x 20 unit 4.932 m2

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL

KELOMPOK AKTIVITAS UTAMA

POLA HUBUNGAN RUANG
STUDIO
Perancangan
Arsitektur 5
Retal Store LOBBY MINI MARKET
Restoran
KELOMPOK AKTIVITAS PELAYANAN R. Reseption Kasir
Foodcourt
Mushollah R. Tunggu R. Display
Café Soft
R P3K R. Administrasi Penitipan Barang
Game Center
Post Keamanan Toilet Gudang
SuperMarket
Lavatory/Toilt
Departemen Store
Cineplex
R. Penyimpanan
Hall
MUSHOLLA CONVENTIONAL HALL
Lavatory R. Shalat R. Rapat/Pertemuan
R. Wudhu Gudang
Toilet Toilet
KELOMPOK AKTIVITAS PENGELOLA
R. General Menejer
R. Kepala Divisi KELOMPOK AKTIVITAS PENDUKUNG
R. Kepala Seksi RESTORAN & CAFE BALLROOM
R. Pelayanan Teknis
R. Staff Area Bongkar Barang Kasir Hall
R. Rapat R. Saji Gudang
Lavatory R. Makan Toilet
Dapur
Berhubungan
R. Cuci
Harusnya Berhubungan
HUBUNGAN KELOMPOK RUANG Gudang
Tidak Berhubungan Berhubungan
Toilet Harusnya Berhubungan
Kelompok Aktivitas Utama Kelompok Aktivitas Pelengkap
Tidak Berhubungan

Hubungan Erat KOLAM RENANG DEWASA KOLAM RENANG ANAK

Kelompok Aktivitas Pengelola
Hubungan Tidak Kolam Renang Dewasa Kolam Renang Anak
Langsung
R. Bilas dan R. Ganti R. Bilas dan R. Ganti
Kelompok Aktivitas Pelayanan Kelompok Aktivitas Pendukung Toilet Toilet

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL POLA HUBUNGAN RUANG
STUDIO
Perancangan
Arsitektur 5
FITNESS CENTER KAMAR STANDART KAMAR SUPERIOR KAMAR DULEX ROOM
R. Peralatan Fitness
R. Tidur R. Tidur R. Tidur
R. Bilas dan R Ganti
K. Mandi Kamar Mandi Kamar Mandi
Toilet

JUNIOR SITE
KAMAR SUITE R. Tidur
Kamar Mandi DIANGRAM HUBUNGAN ANTAR RUANG
R. Tidur
Kamar Mandi R. Tamu Lobby
R. Tamu R. Makan Minimarket
Dapur Kecil Mushoollah
Restoran Dan Cafe
Convention Hall
Ball Room
Kolam Renang Dewasa
Kolam Renang Anak
UNIT STAFF PENGELOLA
Fitness Center
R. Direktur
Kamar Standar
R. Wakil
Kamar Superior
R. Sekertaris
Kamar Dulex Rum
R. Rapat UNIT STAFF KANTOR Junior Site
R. Tamu R. Kerja Kamar Suite
Toilet
Dapur Kecil Unit Staff Pengelola
Toilet Unit Staff Kantor
R. Makan
Berhubungan
Harusnya Berhubungan Berhubungan
Tidak Berhubungan Harusnya Berhubungan
Tidak Berhubungan

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR - Ir. Altim Setiawan, ST MT.
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN DENGAN STRUKTUR ORGANISASI
- Gator Timbang, S.T.,M.T. F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V SHOPING CENTER
2019 - Rachmat saleh, S.T.,M.T
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL
STUDIO
Perancangan
Arsitektur 5

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN - Dr. FUAD ZUBAIDI, S.T., M,Sc.  DENGAN STRUKTUR ORGANISASI
F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V - Dr. FUAD ZUBAIDI, S.T., M,Sc. SHOPING CENTER
2019
Konsep m i k r o
DESAIN HOTEL & SHOPPING MALL
STUDIO
Perancangan
Arsitektur 5

MATA KULIAH DOSEN MATA KULIAH MAHASISWA/SATMBUK JUDUL TUGAS NAMA GAMBAR SKALA NO.LEMBAR KETERANGAN
PROGRAM STUDI S1 ARSITEKRTUR
JURUSAN ARSITEKTUR
RINDIANI. T DESAIN HOTEL
FAKULTAS TEKNIK STUDIO PERANCANGAN - Dr. FUAD ZUBAIDI, S.T., M,Sc.  DENGAN STRUKTUR ORGANISASI
F221 18 169
UNIVERSITAS TADULAKO ARSITEKTUR V - Dr. FUAD ZUBAIDI, S.T., M,Sc. SHOPING CENTER
2019
