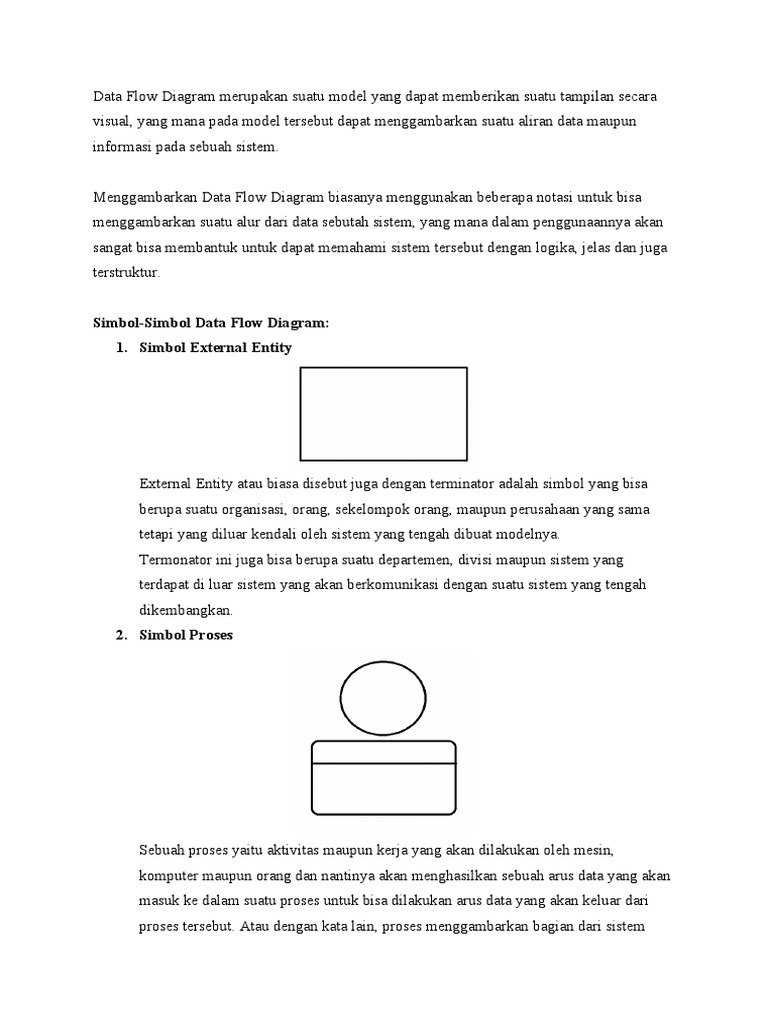

Data Flow Diagram merupakan suatu model yang dapat memberikan suatu tampilan secara

visual, yang mana pada model tersebut dapat menggambarkan suatu aliran data maupun
informasi pada sebuah sistem.

Menggambarkan Data Flow Diagram biasanya menggunakan beberapa notasi untuk bisa
menggambarkan suatu alur dari data sebutah sistem, yang mana dalam penggunaannya akan
sangat bisa membantuk untuk dapat memahami sistem tersebut dengan logika, jelas dan juga
terstruktur.

Simbol-Simbol Data Flow Diagram:

1. Simbol External Entity

External Entity atau biasa disebut juga dengan terminator adalah simbol yang bisa
berupa suatu organisasi, orang, sekelompok orang, maupun perusahaan yang sama
tetapi yang diluar kendali oleh sistem yang tengah dibuat modelnya.
Termonator ini juga bisa berupa suatu departemen, divisi maupun sistem yang
terdapat di luar sistem yang akan berkomunikasi dengan suatu sistem yang tengah
dikembangkan.
2. Simbol Proses

Sebuah proses yaitu aktivitas maupun kerja yang akan dilakukan oleh mesin,
komputer maupun orang dan nantinya akan menghasilkan sebuah arus data yang akan
masuk ke dalam suatu proses untuk bisa dilakukan arus data yang akan keluar dari
proses tersebut. Atau dengan kata lain, proses menggambarkan bagian dari sistem
 yang mentransformasi kan input ke output. Pemberian nama pada komponen proses
menggunakan kata kerja yang membutuhkan subyek (transitif) dan untuk
memperjelas sistematika, sehingga tidak menjadi masalah urutan nomor prosesnya.
Penomoran ini dimaksudkan untuk identifikasi dan memudahkan penurunannya
kepada level yang lebih rendah. Untuk penggambaran proses sebaiknya ukuran dan
bentuk lingkarannya tetap sama, karena takut menimbulkan kesan lingkaran besar
memproses sesuatu yang besar juga.
Proses juga bisa ditunjukkan dengan sebuah simbol lingkaran maupun dengan simbol
persegi panjang yang memiliki garis tegak lurus di bagian dalamnya seperti pada
gambar di atas.
3. Simbol Data Store

Data store digunakan untuk membuat model sekumpulan paket data dan sangat
berkaitan dengan storage atau penyimpanan, contohnya seperti database maupun file
yang berkaitan dengan penyimpanan dengan komputerisasi. Data Store juga sering
diberikan nama yang sesuai dengan nama dari file penyimpanannya, contohnya yaitu
seperti dosen, mahasiswa, matkul dan lain sebagainya. Data store dapat berupa file
database pada komputer, arsip atau catatan manual, kotak data, tabel acuan atau
agenda buku.
4. Simbol Data Flow

Data Flow juga sering disebut dengan arus data, yang mana sering disimbolkan
dengan tanda panah. Arus data tersebut juga mengalir diantara suatu proses, data
store, dan juga terminator. Data Flow digunakan untuk menerangkan perpindahan
data atau satu paket data/informasi dari satu bagian sistem ke bagian lainnya.
Biasanya pemberian nama pada alur data dilakukan dengan menggunakan kata benda
dan ditulis di samping garis. Bentuk fisiknya dapat berupa formulir atau dokumen,
 laporan sistem, tampilan di layar komputer, masukan untuk komputer dan lain-lain.
Data terdiri dari dua macam data yaitu Input dan output.
5. Simbol Input atau Ouput

Simbolnya yaitu berbentuk jajar genjang seperti pada gambar diatas. Simbol tersebut
juga merupakan representasi dari input maupun output yang terdapat pada Data Flow
Diagram.

Sumber:

Sarifah Farrah Fadillah. 2017. (Online), (https://www.nesabamedia.com/pengertian-dfd/,

diakses pada tanggal 17 September 2021).

Danil Rafiqi. 2017. (Online), (https://rafibanget.blogspot.com/2017/12/pengertian-dan-

simbol-dfd.html, diakses pada tanggal 17 September 2021).

(Online), (https://slideplayer.info/slide/2588829/, diakses pada tanggal 17 September 2021).
