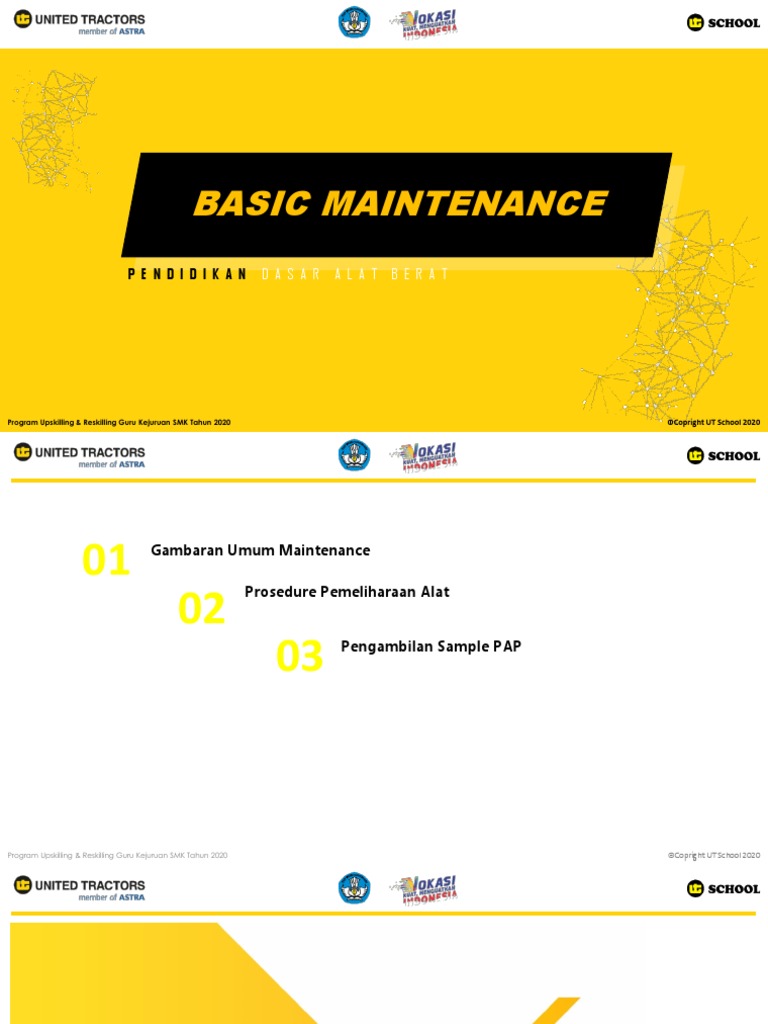

P E N D I D I K A N D A S A R A L A T B E R A T
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
01 Gambaran Umum Maintenance
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Gambaran Umum Yayasan Karya Bakti United
Tractors
Kompleks PPI Cakung PT United
Tractors
Jl. Raya Bekasi Km22. Cakung
Jakarta Timur
www.utschool.sch.id
Nomor Akreditasi
267/LA-LPK/XII/2019
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Definisi Gambaran Umum
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Gambaran Umum
Tujuan
• Menjaga agar kondisi alat berat selalu dalam keadaan siap pakai (high
availability)
• Menjaga agar kondisi alat berat selalu dalam keadaan prima (best
performance), sesuai dengan spesifikasi standar pabrik
• Mengurangi biaya perbaikan alat yang disebabkan oleh
buruknya proses pemeliharaan alat (reduce repair cost)
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Gambaran Umum
Preventive Maintenance
• Pemeliharaan berkala (periodic maintenance),
• Overhaul terjadwal (scheduled overhaul), dan
• Pemeliharaan berdasarkan kondisi (condition based maintenance)
Pemeliharaan Berkala (Periodic Maintenance)
Pemeliharaan berkala adalah salah satu kegiatan
pemeliharaan preventif yang dilakukan berdasarkan
jangka waktu atau jarak tertentu. Jangka waktu yang
dimaksud adalah berupa lamanya alat dioperasikan
(jam operasi alat) dan biasanya dalam hitungan jam
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Service Meter Jadwal Pemeliharaan Berkala
Gambaran Umum Kegitan Pemeliharaan
Periodic Service Reading (SMR) (Periodic Service)
- Pemeliharaan harian (termasuk)
- Pemeliharaan mingguan
250 pertama Periodic Service 250 Jam (termasuk)
Kegiatan service berkala biasanya dilakukan dalam - Pemeliharaan 250 jam (initial
interval 250 jam operasi. Kegiatan service berkala service)
- Pemeliharaan harian (termasuk)
cakupan pekerjaannya lebih luas dibandingkan - Pemeliharaan mingguan
250 Periodic Service 250 Jam
dengan kegiatan inspeksi berkala. Kegiatan ini (termasuk)
- Pemeliharaan 250 jam
biasanya mencakup seluruh kegiatan pemeliharaan - Pemeliharaan harian (termasuk)
alat (inspeksi, penggantian, penyetelan, perbaikan, - Pemeliharaan mingguan
500 Periodic Service 500 Jam (termasuk)
dan pengetesan komponen). - Pemeliharaan 250 jam (termasuk)
- Pemeliharaan 500 jam
- Pemeliharaan harian (termasuk)
Kegiatan Initial Service merupakan kegiatan service - Pemeliharaan mingguan
yang dilakukan hanya satu kali ketika unit masih (termasuk)
1000 Periodic Service 1000 Jam
- Pemeliharaan 250 jam (termasuk)
dalam kondisi baru. Item pekerjaan pada initial - Pemeliharaan 500 jam (termasuk)
- Pemeliharaan 1000 jam
service jauh lebih banyak daripada periodic service - Pemeliharaan harian (termasuk)
pada jam oprasi yang sama, initial service bertujuan - Pemeliharaan mingguan
(termasuk)
membuang kotoran dan gram-gram logam yang - Pemeliharaan 250 jam (termasuk)
2000 Periodic Service 2000 Jam
dihasilkan karena kondisi sparepart yang masih baru - Pemeliharaan 500 jam (termasuk)
- Pemeliharaan 1000 jam
dan mengalami gesekan cubup besar karena (termasuk)
penyesuaian dimensi. - Pemeliharaan 2000 jam
- Pemeliharaan harian (termasuk)
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 - Pemeliharaan mingguan
©Copright UT School 2020
Overhaul Terjadwal (Scheduled Overhaul) Gambaran Umum
Overhaul terjadwal ini bertujuan untuk mengembalikan kinerja (performance) alat seperti kondisi standar yang
telah ditentukan oleh pabrik. Interval waktu overhaul antara alat yang satu dengan yang lain bisa berbeda-
beda, tergantung dari beberapa faktor, diantaranya adalah kondisi medan kerja yang dilalui, cara
pengoperasian alat, cara perawatan yang dilakukan, dan lain sebagainya.
Berikut ini adalah beberapa jenis overhaul terjadwal.
• Engine top overhaul
• Engine overhaul
• Transmission overhaul
• Final drive overhaul
• Steering clutch overhaul
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Pemeliharaan Berbasis Kondisi Alat (Condition Gambaran Umum
Based Maintenance)
Pemeliharaan ini dilakukan berdasarkan kondisi aktual alat
berat yang didapatkan dari program pemeriksaan
sebelumnya.
Program pemeriksaan alat berat diantaranya adalah:
◼ Program Analisa Pelumas (PAP) PAP
◼ Program Pemeriksaan Mesin (PPM)
◼ Program Pemeliharaan Undercarriage (P2U)
Tahu Kondisi Alat Keadaan
Normal
PAP merupakan program (komponen-komponen) Darurat
untuk menganalisa kondisi
unit dengan cara memeriksa
kandungan material yang Referensi Tindakan
terdapat pada pelumas tiap Pengadaan Suku Cadang
Pemeliharaan Darurat
komponen
Persiapan
Budget
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Pemeliharaan Berbasis Kondisi Alat Gambaran Umum
(Condition Based Maintenance)
Pemeliharaan ini dilakukan berdasarkan kondisi aktual alat berat yang didapatkan dari program
pemeriksaan sebelumnya
Program pemeriksaan alat berat diantaranya adalah:
◼ Program Analisa Pelumas (PAP)
◼ Program Pemeriksaan Mesin (PPM) PPM
(Up to Date)
◼ Program Pemeliharaan Undercarriage (P2U)
Pemeriksaan
Sejarah Mesin
Visual
Langkah-langkah
Persiapan Budget
Perbaikan
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Pemeliharaan Berbasis Kondisi Alat Gambaran Umum
(Condition Based Maintenance)
Pemeliharaan ini dilakukan berdasarkan kondisi aktual alat berat yang
didapatkan dari program pemeriksaan sebelumnya.
Program pemeriksaan alat berat diantaranya adalah:
◼ Program Analisa Pelumas (PAP)
◼ Program Pemeriksaan Mesin (PPM)
◼ Program Pemeliharaan Undercarriage (P2U)
Program Pemeriksaan
Undercarriage Dari Hasil Langkah
Analisa Perbaikan
Kondisi Komponen
Biaya yang
Undercarriage Dapat
diperlukan
Diketahui
Rebuil Replac
Persiapan
d e
Suku Cadang
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Gambaran Umum
Pemeliharaan Korektif
(CorectiveMaintenance)
Pemeliharaan korektif (kadang disebut juga dengan istilah pemeliharaan kuratif)
adalah sebuah kegiatan perbaikan pada alat yang bertujuan untuk mengembalikan
kondisi alat seperti spesifikasi standarnya dimana kegiatan perbaikan ini bisa
meliputi penggantian komponen atau suku cadang, perbaikan komponen dengan
jalan fabrikasi, dan penyetelan.
Repair and Breakdown
Adjustment Maintenance
Kerusakan
Kerusakan unit
belum parah
Parah
(Unit masih
(Unit tidak layak
dapat
beroperasi)
beroperasi)
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Yayasan Karya Bakti United
Tractors
Nomor Akreditasi
267/LA-LPK/XII/2019
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Pemerksaan sebelum starting Prosedur Pemeliharaan
A2B
1. Pemeriksaan dan penambahan jumlah cairan pendingin (engine coolant level)
2. Pemeriksaan dan penambahan jumlah bahan bakar (fuel level) Pastikan breather
hole (lubang
pernafasa pada
filler cap bersih
sebelum dipasang
kembali
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
5. Pemeriksaan dan penambahan A2B 6. Pembuangan air dan endapan yang
jumlah oli pada tangki hidrolik terdapat pada tangki bahan bakar
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
A2B
7. Pemeriksaan air dan endapan yang
Pad beberapa unit KOMATSU terbaru, pada fuel prefilter
terdapat pada water separator telah dilengkapi dengan sensor sehingga bilamana terdapat
air yang mengndap pada batas tertentu monitor panel akan
memunculkan kode error seperti pada gambar di samping
ini.
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
8. Pemeriksaan nyala lampu & Klakson A2B
Nyalakan lampu kerja dan bunyikan klakson untuk mengetahui komponen ini dapat bekerja, segera matikan
kembali bilamana engine tidak di nyalakan karena dapat megurangi daya batterai.
9. Penyetelan kursi operator 10 . Penyetelan kaca spion
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
11. Pemeriksaan safety lock (excavator) Prosedur Pemeliharaan
A2B
atau parking brake lever (bulldozer)
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
Prosedur menghidupkan engine dalam A2B
kondisi normal
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur menghidupkan engine Prosedur Pemeliharaan
A2B
dalam kondisi dingin
• Untuk mengaktifkan sistem pemanas awal secara
otomatis, putar glow switch ke posisi AUTO . Pada
posisi ini, lampu sinyal pemanas awal (glow signal
lamp), seperti akan menyala pada saat kunci starter
diposisikan ON.
• Pada saat proses pemanasan awal selesai, lampu sinyal
pemanas awal (glow signal lamp) akan otomatis mati
dan engine sudah siap untuk dihidupkan.
• Apabila proses pemanasan awal secara otomatis tidak
berhasil, maka pemanasan awal dapat dilakukan secara
manual dengan cara memutar glow switch ke posisi I
atau II. Pada posisi ini, lampu sinyal pemanas awal
(glow signal lamp) akan menyala. Apabila proses
pemanasan awal sudah selesai putar kembali glow
switch ke arah semula.
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
Prosedur Mematikan Engine A2B
Berikut ini adalah hal-hal yang perlu diperhatikan pada saat mematikan engine.
◼ Jangan mematikan engine secara tiba-tiba, kecuali dalam keadaan darurat.
◼ Pada saat engine mengalami kondisi overheat, jangan langsung dimatikan, posisikan kecepatan
putaran engine pada kecepatan menengah dan tunggu hingga temperatur engine berangsur-
angsur turun, kemudian matikan engine.
◼ Pada saat alat selesai dioperasikan dan engine akan dimatikan, biarkan terlebih dahulu engine
berputar pada kecepatan putar rendah (low idling) selama 5 menit hingga temperaturnya turun,
kemudian matikan engine.
Setelah engine dimatikan, perlu adanya pemeriksaan pada alat diantaranya adalah:
◼ Lakukan pemeriksaan keliling pada alat dan pemeriksaan kerusakan pada perlengkapan kerja,
bagian luar alat, undercarriage. Lakukan juga pemeriksaan pada kebocoran oli dan air.
◼ Lakukan pengisian bahan bakar pada tangki bahan bakar hingga penuh.
◼ Bersihkan area di sekitar engine dari benda-benda yang mudah terbakar (kertas, daun, ranting,
kain)
◼ Bersihkan undercarriage dari lumpur yang menempel.
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
A2B
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
A2B
- When Required
250 250
500 250+500
1000 250+500+1000
2000 250+500+1000+2000
4000 250+500+1000+2000+4000
Dst. Dst.
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Jadwal pemeliharaan ◼ Initial 250 Hours Maintenance (Only After The First 250 Hours) Prosedur Pemeliharaan
alat berat - Replace Fuel Pre-Filter Cartridge A2B
◼ Initial 500 Hours Maintenance (Only After The First 500 Hours)
- Replace Fuel Main Filter Cartridge
◼ When Required
- Check, Clean And Replace Air Cleaner Element
- Clean Inside of Cooling System
- Check And Tighten Track Shoe Bolts
- Check And Adjust Track Tension
- Replace Bucket Teeth (Vertical Pin Type)
- Check Window Washer Fluid Level, Add Fluid
- Check And Maintenance Air Conditioner
- Washing Washable Floor
- Check Gas Spring
- Bleeding Air From Hydraulic System
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
A2B
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
A2B
Kandungan Sulfur Dalam Bahan Bakar
Bahan bakar yang digunakan pada alat berat harus memiliki kandungan sulfur
kurang dari 0,5%. Apabila kadar sulfur yang terkandung di dalam bahan bakar
jumlahnya 0,5% - 1%, maka jadwal penggantian oli engine akan diperpendek
menjadi setengah dari jadwal penggantian normalnya.
Tidak direkomendasikan menggunakan bahan bakar yang memiliki
kandungan sulfur di atas 1%. Kandungan sulfur di dalam bahan bakar yang
terlalu tinggi dapat berakibat terjadinya kerusakan yang serius pada engine
yang disebabkan oleh penurunan (deterioration
Kapaistas Terperinci (Specified Capacity) vs Specified capacity merupakan volume oli yang harus
Kapasitas Isi (Refill Capacity) diisikan pada komponen ketika komponen baru atau telah
dibongkar sehingga kondisinya tanpa pelumas sama sekali
Dush Indicator
merupakan
indicator
kebuntuan pada
air cleaner
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
WHEN REQUIRED Prosedur Pemeliharaan
A2B
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
WHEN REQUIRED A2B
Greasing
dilakukan dengan
memasukan
(3) Blade arm ball joint (4 Point)
grease (4) Brace Screw (2 Point)
menggunakan
grease pump ke
setiap nipple
lubricating point Blade Lift Cylinder Support (2 Point)
hingga grease
lama keluar dari
celah komponen
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
PS 250 BULLDOZER D85ESS-2 A2B
Check Battery
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
PS 250 BULLDOZER D85ESS-2 Prosedur Pemeliharaan
A2B
Pengujian brake
performance dilakukan
dengan cara menaikkan
selutuh attachment,
menekan pedal brake,
lalu masukkan speed
lever ke posisi F2 lalu
naikkan kecepatan
engine hingga maximum
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
PS 500 BULLDOZER D85ESS-2 A2B
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
PS 500 BULLDOZER D85ESS-2 Prosedur Pemeliharaan
A2B
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
PS 500 BULLDOZER D85ESS-2 Prosedur Pemeliharaan
A2B
Pada power train, type filter yang di
gunakan adalah element. Replace Power Train Oil Filter Element
Sehingga body filter tidak diganti
ketika melakukan service.
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
A2B
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
PS 1000 BULLDOZER D85ESS-2 Prosedur Pemeliharaan
A2B
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
PS 1000 BULLDOZER D85ESS-2
A2B
Clean the Breather Check Oil Level Recoil Spring Assist Silinder Case
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
PS 1000 BULLDOZER D85ESS-2 Prosedur Pemeliharaan
A2B
Pengecekan komponen
undercarriage dilakukan
secara visual, lpengecekan
kekencangan baut bias
dilakukan dengan cara
memukulnya menggunakan
hammer kecil. Lakukan
penyetelan dan juga
pengencangan bilamana
ditemukan kondisi yang
kurang baik
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
PS 2000 BULLDOZER D85ESS-2 Prosedur Pemeliharaan
A2B
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
PS 2000 BULLDOZER D85ESS-2
A2B
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
PS 2000 BULLDOZER D85ESS-2 A2B
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur Pemeliharaan
PS 2000 BULLDOZER D85ESS-2 A2B
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur PengambilanOli Yayasan Karya Bakti United
Tractors
Nomor Akreditasi
267/LA-LPK/XII/2019
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
Prosedur pengambilan sampel oli
Pengambilan sample PAP
Pengambilan oli sample untuk Program Analisa Pelumas memiliki prosedur khusus.
Sample oli yang diambil harus merupakan nilai rata – rata dari seluruh material yang
ada di dalam oli
• Running engine sekitar 5 menit lalu matikan.
• Masukkan selan dari vacuum pump hingga tenggelam di dalam oli ± 5cm.
• Sedot oli hingga volume botol sampling 80%
• Pastikan tidak menggunakan selang yang sama ketika mengambil sampel oli pada
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020
komponen lain ©Copright UT School 2020
Selamat Belajar
www.utschool.sch.id
Program Upskilling & Reskilling Guru Kejuruan SMK Tahun 2020 ©Copright UT School 2020
