Steam

T: 110oC
P: 0,3 bar
M: 9 L.
Air umpan:
BOILER T : 30oC
Tempurung kelapa M { 20 L
M: 48,12 kg
FURNACE Flue Gas:
HHV : 8772,56 kkal/kg
CO2 …..?
O2 …….?
N2 …….?
H2O…?
Analisis Ultimate: T= 114oC
C = 65,90 %
H = 4,03 %
N = 0,59 % Refuse:
Udara dari fan
Abu = 29,47 % Abu = 87,84 %
V : 5 m/s
Total= 100 % Cunburner = 11,3 %
Tbk ; 38oC
H tersisa= 0,47%
Tbb : 32oC

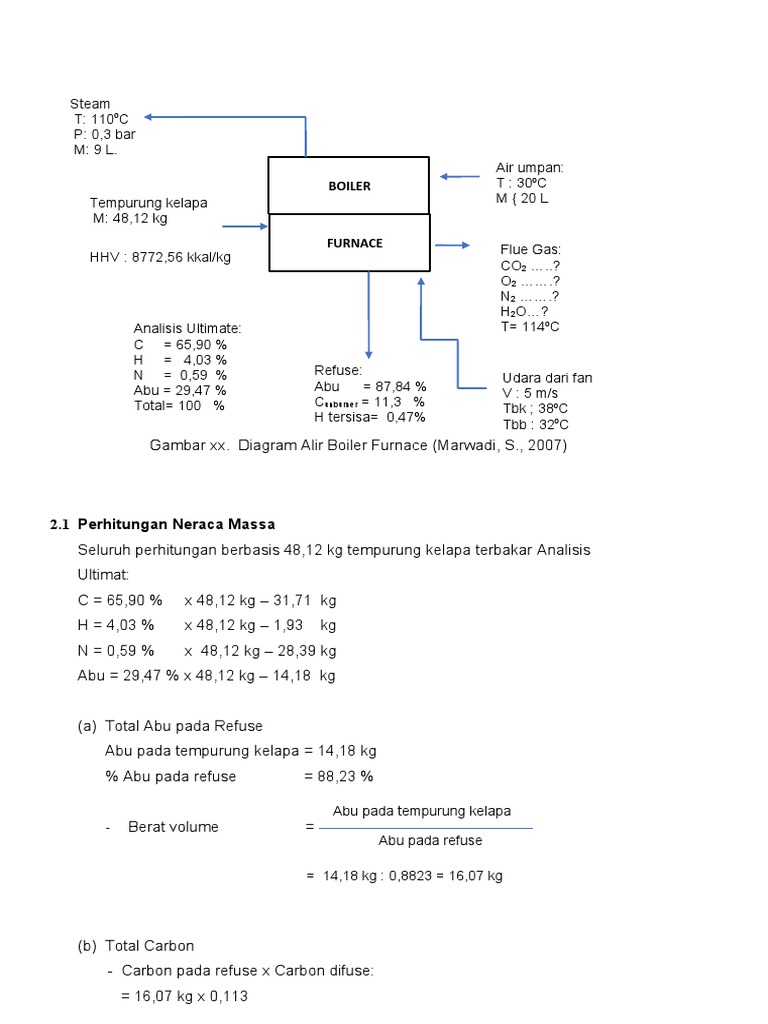

Gambar xx. Diagram Alir Boiler Furnace (Marwadi, S., 2007)

2.1 Perhitungan Neraca Massa

Seluruh perhitungan berbasis 48,12 kg tempurung kelapa terbakar Analisis
Ultimat:
C = 65,90 % x 48,12 kg – 31,71 kg
H = 4,03 % x 48,12 kg – 1,93 kg
N = 0,59 % x 48,12 kg – 28,39 kg
Abu = 29,47 % x 48,12 kg – 14,18 kg

(a) Total Abu pada Refuse

Abu pada tempurung kelapa = 14,18 kg
% Abu pada refuse = 88,23 %

Abu pada tempurung kelapa

- Berat volume =
Abu pada refuse

= 14,18 kg : 0,8823 = 16,07 kg

(b) Total Carbon

- Carbon pada refuse x Carbon difuse:
= 16,07 kg x 0,113
 = 1,8162 kg : 12 kg/kmol
= 0,15135 kmol
Carbon pada tempurung kelapa basis 48,12 kg
Carbon pada tempurung kelapa = 65,90 % - 48,12 kg
= 31,71 kg : 12 kg/kmol
= 2,64 kmol.

(c) Total Hidrogen

- Hidrogen pada refuse = W refuse x %H pada refuse:
= 16,0727 kg x 0,0047
= 0,075541 kg = 0,075541 kmol.
H2 pada refuse – 0,075541 kmol x 2 = 0,151082 kmol
H pada tempurung kelapa basis 48,12 kg
H pada tempurung kelapa = 4,03 % x 48,12 kg
= 1,93 kg = 0,96 kmol
H2 pada tempurung = 0,96 kmol x 2 = 1,93 kmol.

(d) Reaksi hasil mol gas pembakaran:

C bereaksi = C tempurung kelapa – C unburner
= 2,6425 – 0,15135 kmol
= 2,4912 kmol.
H2 bereaksi= 3,87 kmol – 0,151082 kmol
= 3,7273 kmol

Reaksi 1:
Reaksi CO2:
C + 02 CO2
m 2,49124 2,49124 - kmol
b 2,49124 2,49124 2,49124 kmol
s - - 2,49124 kmol
Reaksi 2:
Reaksi H2O:
2H + 1/2 02 H2O
m 3,7273 1,8638 - kmol
b 3,7273 1,8638 3,7273 kmol
s - - 3,7273 kmol

(e) Menentukan Udara Teoritis

O2 teoritis = O2 (reaksi 1 + reaksi 2)

= 2,49124 kmol + 1,8638 kmol – 4,358 x 32 kg/kmol
= 139,35 kg

N2 teoritis = 70/21 x 4,354899 kmol = 16,38 kmol x 28 kg/kmol

= 16,38 kmol x 28 kg/kmol
= 458,71 kg
Udara Teoritis = (O2 + N2) teoritis
= 4,3548 kmol + 16,38 kmol
.= 20,68 kmol

(f) Udara Supplay berasal dari Fan

3600 s
Kecepatan udara = 5 m/s x
1 𝑗𝑎𝑚
= 18000 m/jam

Diameter fan = 20 cm x 1
100 𝑐𝑚
= 0,2 m

Luas discharge Fan =

= 0,0314 m2
Maka, V udara = Luas discharge Fan x kecepatan udara
= 0,0314 m2 x 18000 m/jam
= 565,2 m3/ jam
 Menentukan massa Jenis Udara, dengan menggunakan rumus berikut:
PxV=nxRxT
P x V = (m/BM) x R x T
m/v = (BM x P) : (R x T)
= (28,97 g/ml x 1 atm) : 0,08205 (Latm/mol) K x 303 K
= 1,16527 g/l x (1 kg/1000 g) x (1000 m 3) 1 l
= 1,16527 kg/m 3
Basis 1 jam operasi:
Massa udara supplay dar fan
m =pxV
= 1,16527 kg/m3 x 565,2 m3/jam = 658 kg = 22,7 kmol
O2 Supplay = 21/100 x 22,7 kmol = 4,774 kmol
N2 Supplay = 79/100 x 22,7 kmol = 17,96 kmol.

(g) Komposisi gas buang:

O2 flue gas = O2 supplay – O2 bereaksi
= 4,774 kmol – 4,354 kmol = 0,4191 kmol.
N2 supplay + N2 tempurung kelapa = N2 flue gas
17,9600 kmol + 1,18184 kmol = 19,14 kmol.

(h) H2O dari udara:

Massa H2O di udara = 0,04 kg H2O/kg udara kering x massa udara
= 0,04 kg H2O/kg udara kering x 658 kg = 26,32 kg
= 1,46 kmol
Massa H2O total = 1,46 kmol + 3,72 kmol
= 5,18 kmol x 18 kg/kamol = 93,30 kg.
Komposisi gas hasil pembakaran:
CO2 - 2,49124 kmaol x 44 kg/kamol = 109,61 kg
N2 - 19,14 kmol x 28 kg/kamol = 535,92 kg
O2 - 0,4191 kmol x 32 kg/kamol = 13,411 kg
H2O - 5,18 kmol x 18 kg/kamol = 93,24 kg
(i) Tabel Neraca Massa
Tabel 4. Neraca Massa pada Furnace Data 1
Komponen Input Output
(kg) (kg)
C 31,71108 1,8162
H2 7,4546 0,302
N2 535,92 535,92
O2 152,768 13,4112
H2O 26,344 93,27
Abu 14,18 14,18
CO2 - 109,61
Total 768,601 768,603

Tabel 5. Neraca Massa pada Furnace Data 2

KOMPONEN INPUT (KG) OUTPUT(KG)
C 35,500 2,033
H2 2,170 0,075541
N2 402,48 402,48
O2 122,1696 16,2624
CO2 - 122,672
H2O 21,07 39,84
Abu 14,1096 14,1096
Total 597,490 597,482
