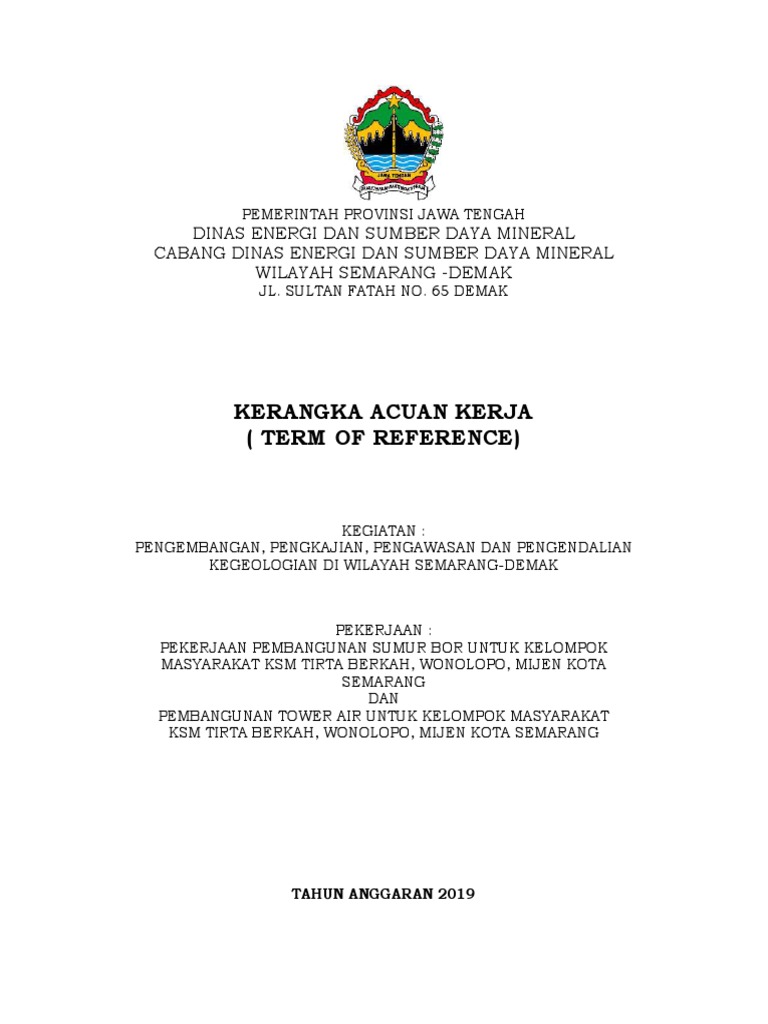

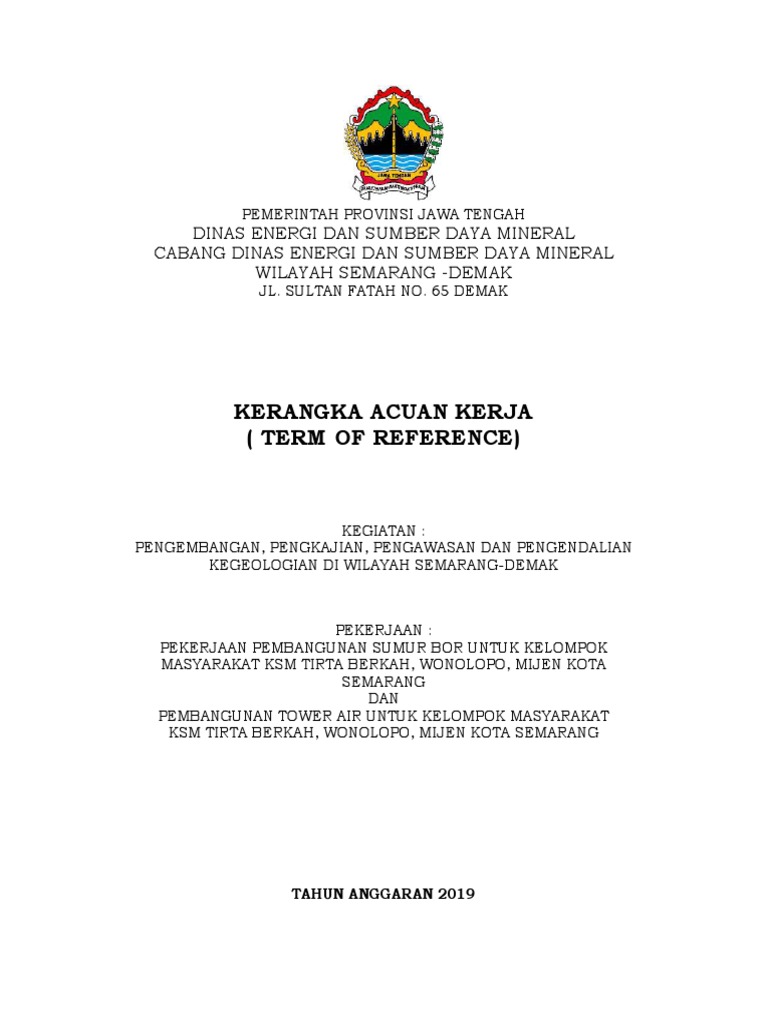

PEMERINTAH PROVINSI JAWA TENGAH

DINAS ENERGI DAN SUMBER DAYA MINERAL

CABANG DINAS ENERGI DAN SUMBER DAYA MINERAL
WILAYAH SEMARANG -DEMAK
JL. SULTAN FATAH NO. 65 DEMAK

KERANGKA ACUAN KERJA

( TERM OF REFERENCE)

KEGIATAN :
PENGEMBANGAN, PENGKAJIAN, PENGAWASAN DAN PENGENDALIAN
KEGEOLOGIAN DI WILAYAH SEMARANG-DEMAK

PEKERJAAN :
PEKERJAAN PEMBANGUNAN SUMUR BOR UNTUK KELOMPOK
MASYARAKAT KSM TIRTA BERKAH, WONOLOPO, MIJEN KOTA
SEMARANG
DAN
PEMBANGUNAN TOWER AIR UNTUK KELOMPOK MASYARAKAT
KSM TIRTA BERKAH, WONOLOPO, MIJEN KOTA SEMARANG

TAHUN ANGGARAN 2019

A. KEGIATAN YANG AKAN DILAKSANAKAN
Jenis paket pekerjaan yang dilakukan dalam Kegiatan
Pengembangan, Pengkajian, Pengawasan Dan Pengendalian
Kegeologian Di Wilayah Semarang-Demak untuk Tahun Anggaran
2019 meliputi :
− Pembangunan sumur Bor Air Tanah 1 unit
− Pembuatan Tower Air 1 Unit

B. JANGKA WAKTU PELAKSANAAN

Jangka waktu pelaksanaan untuk masing – masing paket pekerjaan
diperkirakan dapat diselesaikan dalam jangka waktu 120 (seratus
dua puluh) hari.
− Pembangunan Sumur Air Tanah
− Pembuatan Tower Air

C. METODE PENGADAAN
Metode pengadaan yang digunakan adalah :
− Pembangunan Sumur Bor Air Tanah : Pemilihan langsung (1
paket )
− Pembuatan Tower Air : Pemilihan langsung (1
paket)

D. PAGU ANGGARAN :
Pagu Anggaran yang digunakan dalam proses lelang adalah :Rp.
325.000.000,- terdiri dari :
1. Pembangunan sumur Bor Air Tanah 1 Unit : Rp. 200.000.000,-
2. Pembuatan Tower Air 1unit : Rp. 125.000.000,-

E. SPESIFIKASI TEKNIS
I. Pembangunan sumur bor Air Tanah
1. Pembagunan sumur bor rawan kering Pekerjaan Sumur Bor
Untuk Kelompok Masyarakat KSM TIRTA BERKAH Wonolopo,
Mijen, Kota Semarang sebanyak 1 sumur bor, yang berada di
Wonolopo, Mijen, Kota Semarang
2. Tahapan Pekerjaan Pembangunan sumur bor Air Tanah,
meliputi :
a.) Pekerjaan Pemboran
b.) Pekerjaan Konstruksi Sumur Bor
c.) Penyelesaian Sumur
d.) Pemasangan Listrik
e.) Pengadaan dan Pemasangan Pompa
f.) Pekerjaan Teknik Sipil

3. Spesifikasi teknis sumur bor beserta kelengkapanya :

a.) Titik lokasi sumur bor ditentukan oleh pengguna barang /
jasa bersama penyedia barang/jasa yang didasarkan pada
hasil penelitian hidrogeologi daerah setempat. Kedalaman
minimal 110 meter atau sesuai dengan kondisi
hidrogeologi setempat.
b.) Kapasitas debit sumur bor minimal 0,50 liter/ detik.
c.) Konstruksi sumur bor dalam adalah sebagai berikut :
• Pipa jambang/ naik dengan GIP Medium A, diameter 4
inci = 101 meter
• Pipa saringan low carbon steel diameter 4 inci = 9 meter
d.) Kualitas air yang dihasilkan sesuai dengan kondisi
hidrogeologi setempat
e.) Pengeboran pilot hole dengan diameter minimal 4 inci,
kedalaman pilot hole yaitu 110 meter. Proses pengeboran
dengan melakukan pengambilan sampel cutting hasil
pemboran pada kedalaman setiap 1 (satu) meter atau
setiap perubahan lapisan batuan ditempatkan pada kotak
sampel, kemudian dilakukan pemerian litologi dan dibuat
litologi log.
f.) Geoelektrikal logging sampai kedalaman 110 meter untuk
mengetahui karakteristik akuifer dari lapisan batuan yang
ada sehingga dapat diketahui adanya lapisan akuifer.
g.) Reaming ( Pembesaran lubang bor) dari diameter 4 inci
menjadi 8 inci hingga kedalaman 110 meter.
h.) Konstruksi sumur bor.
 i.) Alignment tes untuk mengetahui kelurusan dari pipa
jambang yang telah dikonstruksi.
j.) Development (Pengembangan sumur bor).
k.) Uji pemompaan.
l.) Pekerjaan mekanikal dan elektrikal yang meliputi
Pengadaan dan pemasangan pompa (2 PK),
penyambungan daya listrik dari tiang PLN.
.
II. Pembuatan Tower Air
1. Pekerjaan Pembangunan Tower Air Untuk Kelompok
Masyarakat KSM TIRTA BERKAH Wonolopo, Mijen, Kota
Semarang sebanyak 1 sumur bor, yang berada di Wonolopo,
Kec. MIjen Kota Semarang
2. Pekerjaan yang harus dilaksanakan oleh Penyedia Barang /
Jasa adalah :
a. Pekerjaan Pembuatan Tower Beton adalah pekerjaan
konstruksi pembuatan tower air sebagai tempat
penampungan air yang diambil dari sumur bor. Pekerjaan
meliputi pembuatan pondasi dan kolom tower, pembuatan
bak air, pemasangan tangga, pengadaan dan pemasangan
kran umum, pengadaan dan pemasangan pipa.
b. Lokasi penempatan tower beton beserta kelengkapannya
disesuaikan dengan kondisi lapangan dan lokasi sumur
bor. Ketinggian tower beton 8 meter. Spesifikasi teknis
tower beton sesuai dengan yang tercantum dalam dokumen
pengadaan.
c. Memberikan perawatan dan pemeliharaan selama 180
(seratus delapan puluh) hari kalender dan berkewajiban
memperbaiki jika dikemudian hari terjadi kerusakan pada
masa pemeliharaan tersebut.
d. Memberikan pengarahan / penjelasan kepada masyarakat
calon pemakai tower beton dan sumur bor dalam hal
perawatan dan operasional tower beton dan sumur bor
beserta peralatannya.
3. Uraian dan persyaratan untuk pembuatan tower beton
(1) Pekerjaan yang harus dilakukan oleh penyedia
barang/jasa adalah merupakan pekerjaan pembuatan 1
(satu) unit tower beton adalah sebagai berikut :
a. Pembuatan pondasi tower beton adalah sebagai
berikut :
− Sebelum pembuatan pondasi, bagian dasar pondasi
diberi trucuk-trucuk bambu sebagai penguat dasar
pondasi.
− Kedalaman pondasi sekitar 1,5 meter.
b. Pembuatan kolom tower beton
− Kolom beton berjumlah 4 buah dengan dimensi
masing-masing kolom, panjang 30 cm dan lebar 30
cm.
− Besi kolom berukuran diameter 16 dan 12 dengan
besi pengikat kolom berukuran diameter 10.
− Sabuk kaki tower menggunakan besi berukuran dia.
8 dengan besi pengikat kolom berukuran dia. 6.
c. Pembuatan bak air
− Pembuatan bak air dengan dimensi bak air 2 m x 2
m x 2 m.
− Kerangka bak air menggunakan besi ukuran dia. 10
dengan besi pengikat kolom dia. 8.
− Bak air diberi penutup bak dengan ketebalan 10 cm
dan dilengkapi lubang masuk orang tempat
menguras bak air.
d. Pemasangan tangga besi
Tinggi tangga besi 8,5 meter dengan spesifikasi
pegangan tangga menggunakan besi GI dia. 1” dan
anak tangga menggunakan besi GI dia. 3/4”.
e. Pengadaan dan pemasangan pipa
Setelah pekerjaan tower selesai, maka penyedia
barang / jasa segera melakukan pemasangan
instalasi air berupa pemasangan pipa outlet GI
medium A dia. 2” (panjang sekitar 7 m), pipa inlet GI
 medium A dia. 2” (panjang sekitar 8 m), dan pipa
buang GI medium A dia. 2” (panjang sekitar 7 m).
f. Pengadaan dan pemasangan kran umum
Untuk memanfaatkan sumur bor, penyedia barang /
jasa melakukan pengadaan dan pemasangan kran
umum berjumlah 4 buah kran. Lantai dudukan kran
diplester dan diberi keramik berwarna.
(2) Pekerjaan pembuatan tower beton mendapat
pengawasan dan persetujuan pengguna barang / jasa.

F. DUKUNGAN TENAGA AHLI DAN PERALATAN

Untuk melaksanakan pekerjaan ini dibutuhkan Tenaga Ahli yang
memenuhi kualifikasi sekurang-kurangnya seperti di bawah ini.
No. Jabatan Pendidikan Jumlah SKT Pengalaman
1 Pelaksana D3 sipil/SLTA 1 SKT Min. 2 Th
pengeboran air sederajat pelaksana (D3) atau 3
tanah pengeboran Th (SLTA)
air tanah
2 Pelaksana D3 sipil/SLTA 1 SKT Min. 2 Th
perpipaan air sederajad pelaksanaan (D3) atau 3
bersih perpipaan Th (SLTA)
air bersih
3 Logistik STM/SLTA 1 - Min 2 Th.

4 Administrasi STM/SLTA 1 - Min 2 Th.

Dalam melakukan pekerjaan ini dibutuhkan Dukungan Peralatan

yang memenuhi kualifikasi sekurang-kurangnya seperti di bawah
ini.
No Nama peralatan Kapasitas Jumlah
1 Bor Pilot Hole Ǿ 4”-8” 1
2 Generator set 3-5 m3/detik 1
3 Pick up 1
4 Pompa Air 1
5 Pompa Lumpur 24 kg/cm2 1
6 Compresor 1
G. OUTPUT PEKERJAAN
Output pekerjaan ini adalah
• Tersedianya sumur bor dan tower pada daerah rawan kering
dengan kedalaman sumur bor 110 meter.
• Tersedianya kebutuhan air bersih dari sumur bor dengan debit
0,5 l/detik.
H. BIAYA
Perkiraan total biaya yang diperlukan adalah Rp. 325.000.000,-
(Tiga ratus dua puluh lima juta rupiah)

Demak, Februari 2019

KEPALA CABANG DINAS ENERGI DAN SUMBER DAYA

MINERAL WILAYAH SEMARANG -DEMAK
selaku
Pejabat Pembuat Komitmen

TEGUH YUDI PRISTIYANTO,SH.,MM

NIP.19660428 198509 1 001
