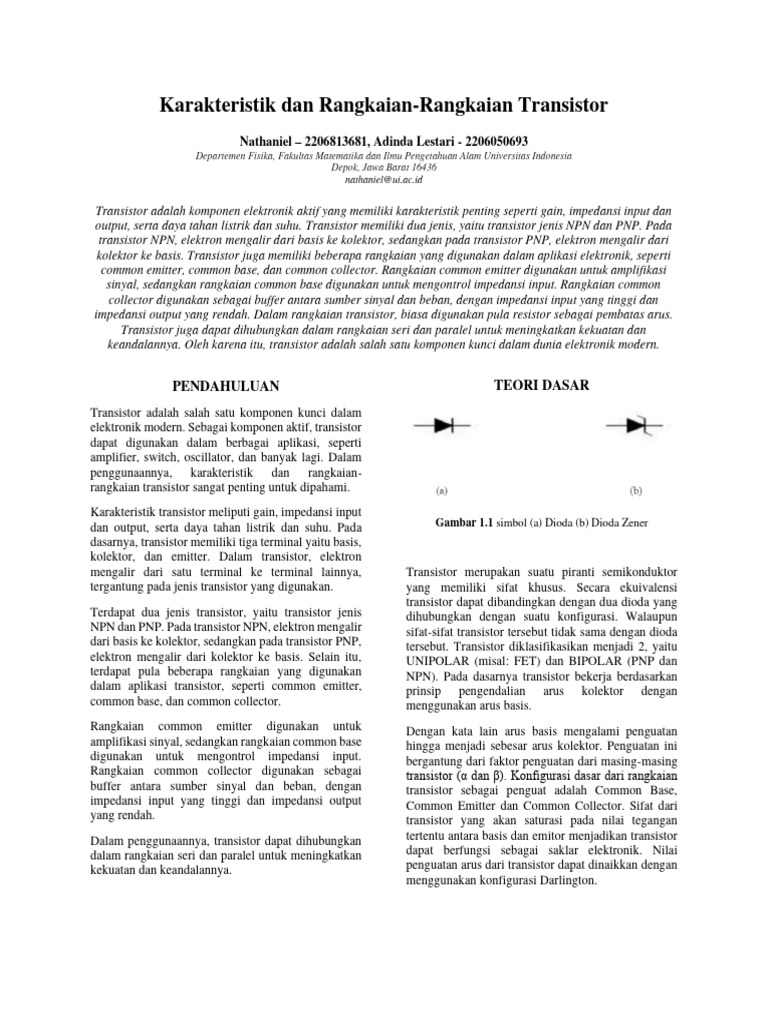

Karakteristik dan Rangkaian-Rangkaian Transistor

Nathaniel – 2206813681, Adinda Lestari - 2206050693

Departemen Fisika, Fakultas Matematika dan Ilmu Pengetahuan Alam Universitas Indonesia
Depok, Jawa Barat 16436
nathaniel@ui.ac.id

Transistor adalah komponen elektronik aktif yang memiliki karakteristik penting seperti gain, impedansi input dan
output, serta daya tahan listrik dan suhu. Transistor memiliki dua jenis, yaitu transistor jenis NPN dan PNP. Pada
transistor NPN, elektron mengalir dari basis ke kolektor, sedangkan pada transistor PNP, elektron mengalir dari
kolektor ke basis. Transistor juga memiliki beberapa rangkaian yang digunakan dalam aplikasi elektronik, seperti
common emitter, common base, dan common collector. Rangkaian common emitter digunakan untuk amplifikasi
sinyal, sedangkan rangkaian common base digunakan untuk mengontrol impedansi input. Rangkaian common
collector digunakan sebagai buffer antara sumber sinyal dan beban, dengan impedansi input yang tinggi dan
impedansi output yang rendah. Dalam rangkaian transistor, biasa digunakan pula resistor sebagai pembatas arus.
Transistor juga dapat dihubungkan dalam rangkaian seri dan paralel untuk meningkatkan kekuatan dan
keandalannya. Oleh karena itu, transistor adalah salah satu komponen kunci dalam dunia elektronik modern.

PENDAHULUAN TEORI DASAR

Transistor adalah salah satu komponen kunci dalam
elektronik modern. Sebagai komponen aktif, transistor
dapat digunakan dalam berbagai aplikasi, seperti
amplifier, switch, oscillator, dan banyak lagi. Dalam
penggunaannya, karakteristik dan rangkaian-
rangkaian transistor sangat penting untuk dipahami.
Karakteristik transistor meliputi gain, impedansi input
dan output, serta daya tahan listrik dan suhu. Pada
dasarnya, transistor memiliki tiga terminal yaitu basis,
kolektor, dan emitter. Dalam transistor, elektron
mengalir dari satu terminal ke terminal lainnya,
tergantung pada jenis transistor yang digunakan.
Terdapat dua jenis transistor, yaitu transistor jenis
NPN dan PNP. Pada transistor NPN, elektron mengalir
dari basis ke kolektor, sedangkan pada transistor PNP,
elektron mengalir dari kolektor ke basis. Selain itu,
terdapat pula beberapa rangkaian yang digunakan
dalam aplikasi transistor, seperti common emitter,
common base, dan common collector.
Rangkaian common emitter digunakan untuk
amplifikasi sinyal, sedangkan rangkaian common base
digunakan untuk mengontrol impedansi input.
Rangkaian common collector digunakan sebagai
buffer antara sumber sinyal dan beban, dengan
impedansi input yang tinggi dan impedansi output
yang rendah.
Dalam penggunaannya, transistor dapat dihubungkan
dalam rangkaian seri dan paralel untuk meningkatkan
kekuatan dan keandalannya.
Gambar 1.1 simbol (a) Dioda (b) Dioda Zener
Transistor merupakan suatu piranti semikonduktor
yang memiliki sifat khusus. Secara ekuivalensi
transistor dapat dibandingkan dengan dua dioda yang
dihubungkan dengan suatu konfigurasi. Walaupun
sifat-sifat transistor tersebut tidak sama dengan dioda
tersebut. Transistor diklasifikasikan menjadi 2, yaitu
UNIPOLAR (misal: FET) dan BIPOLAR (PNP dan
NPN). Pada dasarnya transistor bekerja berdasarkan
prinsip pengendalian arus kolektor dengan
menggunakan arus basis.
Dengan kata lain arus basis mengalami penguatan
hingga menjadi sebesar arus kolektor. Penguatan ini
bergantung dari faktor penguatan dari masing-masing
transistor (α dan β). Konfigurasi dasar dari rangkaian
transistor sebagai penguat adalah Common Base,
Common Emitter dan Common Collector. Sifat dari
transistor yang akan saturasi pada nilai tegangan
tertentu antara basis dan emitor menjadikan transistor
dapat berfungsi sebagai saklar elektronik. Nilai
penguatan arus dari transistor dapat dinaikkan dengan
menggunakan konfigurasi Darlington.

Gambar 1.1. Rangkaian Ekivalen DC
Gambar 1.2. Rangkaian Ekivalen AC
Rangkaian Ekivalen AC dan DC
Rangkaian ekivalen DC adalah rangkaian untuk
menentukan tegangan dan arus pada emitor, basis dan
kolektor. Rangkaian ekivalen ini diperoleh dengan
menganggap semua kapasitor terbuka sehingga dapat
dihilangkan dari rangkaian.
Rangkaian ekivalen AC adalah rangkaian untuk
menentukan resistansi masukan, faktor penguatan
tegangan dan resistansi keluaran dari penguat.
Rangkaian ekivalen ini diperoleh dengan menganggap
semua kapasitor hubungan singkat.
Darlington
Pada gambar 3.6 ditunjukkan suatu rangkaian penguat
darlington. Penguat darlington ini didesain agar
menghasilkan nilai β yang jauh lebih besar. Kolektor
kedua transistor dihubungkan, emitor pada transistor
pertama mengendalikan daya basis transistor kedua.
Karena itu β keseluruhan dari penguat darlington
dirumuskan:
𝛽 = 𝛽𝑖 × 𝛽 (1)
Keuntungan dari penguat darlington adalah memiliki
Zin (impedansi input) yang tinggi.
Penguat Diferensial
Rangkaian dasar penguat diferensial tampak seperti
pada gambar 3.7, yang terdiri atas dua transistor utama
dengan 2 input dan 2 output. Rangkaian tersebut
simetris, transistor Q1
dan Q2 mempunyai karakteristik yang sama. Tahanan
beban di kolektor juga sama. Besarnya tegangan
output secara umum dinyatakan dengan persamaan:
𝑉𝑂𝑈𝑇 = 𝐴(𝑉1 − 𝑉2) (2)
dengan A adalah penguatan masing masing transistor
yang besarnya sama. Tegangan keluarannya akan nol
jika kedua tegangan input memiliki besar yang sama.
Regulator
Cara yang sederhana untuk menyempurnakan
pengaturan tegangan adalah dengan regulator Zener,
seperti pada gambar 3.8. Kelebihan rangkaian tersebut
dibandingkan dengan rangkaian common emitter
adalah arus yang dihasilkan lebih besar. Tegangan
beban akan tetap sama dengan tegangan Zener
(dikurangi dengan tegangan yang jatuh pada transistor
𝑉𝐵𝐸 ), kecilnya arus pada diode zener dapat diatasi oleh
penguatan arus transistor (β). Oleh
karena itu regulator tersebut dapat digunakan untuk
menggerakkan beban yang membutuhkan arus yang
besar.
TEORI TAMBAHAN
Model Ebers-Moll
Model Ebers-Moll merupakan model dua dioda yang
digunakan untuk menggambarkan perilaku transistor
sambungan bipolar (BJT). Model Ebers-Moll terdiri
dari dua dioda, yang mewakili persimpangan emitor-
basis dan basis-kolektor, dan dua sumber arus, yang
mewakili arus emitor dan kolektor. Model ini dapat
digunakan untuk menganalisis kinerja amplifier BJT,
termasuk gain, impedansi input dan output, serta
respons frekuensi. (Sedra, 2016)
Persamaan Dioda Shockley Cara Menghitung Rangkaian dengan Transistor
Pada gambar di atas, di sebelah kiri terdapat rumus
Persamaan Dioda ini, dikembangkan oleh William
untuk mencari tahu besarnya arus yang mengalir.
Shockley, menggambarkan hubungan antara arus yang Untuk β (beta) atau hfe Anda dapat mencarinya dari
mengalir melalui dioda dan tegangan yang datasheet transistor yang digunakan. Kemudian,
melewatinya. Persamaannya adalah sebagai berikut: karena transistor NPN cenderung lebih banyak
digunakan maka di sini menggunakan transistor NPN
sebagai contoh soalnya.
Di sebelah kiri pada gambar di atas terdapat transistor
ID = Is• [e(VD/n.VT) – 1] dalam sebuah rangkaian, di mana arus yang mengalir
ke basis sebesar 100 μA (1000 μA = 1 mA), sedangkan
hfe = 200. Ditanyakan adalah IC dan IE. Jawabannya
adalah IC = 10 mA dan IE = 10 mA. Dari contoh soal
Dimana: di atas, hfe > 100 yang mana itu berarti besarnya IE
kira-kira akan sama dengan IC (IE ≈ IC). Jawaban IE
ID = arus dioda (Ampere) sebenarnya 10,05 mA, tetapi itu dapat dibulatkan
menjadi 10 mA sehingga masih sama atau kira-kira
Is = arus saturasi balik (Ampere) sama dengan IC. (Cakrawala, 2023)
e = bilangan natural, 2.71828…
Salah satu aplikasi penting adalah penyearah, di mana
VD = tegangan yang melintasi dioda (Volt) dioda digunakan untuk mengubah tegangan AC
n = konstanta, 1 untuk Ge; 2 untuk Si menjadi tegangan DC. Aplikasi penting lainnya adalah
pengaturan tegangan, di mana dioda zener digunakan
VT = tegangan termal (Volt) untuk mempertahankan tegangan konstan pada beban.
(Shockley, 1949)

Persamaan dioda Shockley menggambarkan hubungan

arus-tegangan untuk persimpangan p-n. Persamaan
memperhitungkan konsentrasi dan mobilitas pembawa Persamaan pada Transistor
dalam bahan semikonduktor dan dapat digunakan
untuk menganalisis perilaku BJT dan FET.
Faktor penguatan arus pada basis bersama disebut
Konsep penting lainnya dalam sistem rangkaian dengan ALPHA (α). αdc (alpha dc) adalah
transistor biasing, yang mengacu pada penerapan perbandingan arus IC dengan arus IE pada titik kerja.
tegangan DC ke transistor untuk menetapkan titik Sedangkan αac (alpha ac) atau sering juga disebut
operasi yang diinginkan. Pembiasan sangat penting alpha (α) saja merupakan perbandingan perubahan IC
untuk memastikan transistor beroperasi di wilayah dengan IE pada tegangan VCB tetap berlaku rumusan:
liniernya dan untuk mengontrol sinyal keluaran.
(Streetman, 2015)

Seperti halnya pada α, istilah β juga terdapat βdc (beta

dc) maupun βac (beta ac). Definisi βac(atau β saja)
dengan VCE konstan adalah:

Gambar 1.3. Cara Menghitung Rangkaian dengan

Transistor
Sehingga IE = IC + IB dan

(Agus Purnama, 2013)

ALAT DAN KOMPONEN YANG

DIGUNAKAN
No. Alat / Komponen Keterangan / Jumlah
Tipe

1. Transistor QI BC 1088P 3 Gambar 2.1. Rangkaian Transistor Sedeerhana

2. Resistor 10K 1

100K 2 CARA KERJA

3.3K 1

2.2K 3 1. Menentukan Nilai β

a. Menyusun rangkaian seperti pada Gambar 2.1
1K 1
b. Mengatur Rvar agar 𝑉𝐼 bervariasi dari 0–9 volt
560 1
dengan interval kenaikan sebesar 1.5 volt.
22 1
c. Mengukur 𝑉𝐼 , 𝑉𝐵𝐸 , 𝑉𝐶𝐸 , 𝐼𝐵, dan 𝐼𝐶.
12K 2
d. Mencatat 𝑉𝐼 , 𝑉𝐵𝐸 , 𝑉𝐶𝐸 , 𝐼𝐵, dan 𝐼𝐶.
6.8K 1
e. Menghitung nilai β dan menganalisis hasilnya.
3. Potenstiometer 10K 1

50K 1

4. Kapasitor 10μF 2

5. Dioda Zener 4.7V 1

6. Multimeter - 1

7. Osiloskop - 1

Tabel 1.1 Alat dan komponen yang digunakan

Gambar 2.2. Rangkaian Menentukan Titik Beban

2. Menentukan garis beban dan titik Q
a. Menyusun rangkaian seperti pada Gambar 2.2
b. Mengukur tegangan 𝑉𝐶𝐸 dan arus pada 𝐼𝐶.
c. Mencatat tegangan 𝑉𝐶𝐸 dan arus pada 𝐼𝐶.
d. Dari hasil tersebut, menentukan titik saturasi
dan cutoff.

3. Analisis Rangkaian DC
a. Menyusun rangkaian seperti pada Gambar 2.3
Gambar 2.4. Rangkaian Ekivalen AC
rangkaian ekivalen DC.
b. Mengukur tegangan 𝑉𝐴, 𝑉𝐵𝐸 , 𝑉𝐶 , 𝑉𝐸 , dan 𝑉𝐶𝐸 .
5. Rangkaian Darlington
c. Mencatat tegangan 𝑉𝐴, 𝑉𝐵𝐸 , 𝑉𝐶 , 𝑉𝐸 , dan 𝑉𝐶𝐸 .
a. Menyusun rangkaian seperti pada Gambar 2.5
b. Mengatur potensio hingga 𝑉𝐴 = 0 𝑉. Catat nilai
4. Analisis Rangkaian AC
a. Menyusun rangkaian seperti Gambar 2.4 𝑉𝐵, 𝑉𝐶 , 𝑉𝐷, 𝑉𝐸 , dan 𝑉𝐹 .

rangkaian ekivalen AC. c. Menaikkan nilai 𝑉𝐴 dengan interval 1V hingga

b. Memberikan input signal generator sebesar 10 5V dan catat setiap perubahan nilai 𝑉𝐵, 𝑉𝐶 , 𝑉𝐷,
VPP 𝑉𝐸 , dan 𝑉𝐹 .
c. Dengan menggunakan osiloskop, ukur dan
gambarkan bentuk tegangan 𝑉𝐴 , 𝑉𝐵𝐸 , 𝑉𝐶 , 𝑉𝐶𝐸 ,
dan 𝑉𝐸 .

Gambar 2.5. Rangkaian Darlington

6. Penguat Diferensial
a. Menyusun rangkaian seperti pada Gambar 2.6
Gambar 2.3. Rangkaian Ekivalen DC b. Mengukur dan mencatat nilai awal 𝑉𝐴 dan 𝑉𝐵.
c. Mengatur potensio 5 kΩ sehingga nilai 𝑉𝐴 = 𝑉𝐵.
d. Memvariasikan sinyal sinus:
• Vin 1 = 40 mVpp Vin 2 = 40 mVpp
• Vin 1 = 40 mVpp Vin 2 = ground
• Vin 1 = ground Vin 2 = 40 mVpp
 HASIL

Pada praktikum modul 3 ini, praktikan melakukan

percobaan untuk membuktikan teori dan memenuhi
tujuan pada modul. Praktikum mengikur arus dan
tegangan yang akan diukur menggunakan multimeter
digital. Sedangkan saat mengukur tegangan bolak
balik, praktikan menggunakan osiloskop untuk
melihat bentuk gelombangnya.
Pada percobaan pertama, praktikan akan mengukur
𝑉𝐼 , 𝑉𝐵𝐸 , 𝑉𝐶𝐸 , 𝐼𝐵, dan 𝐼𝐶 menggunakan multimeter
digital. Kemudian praktikan akan menghitung nilai β
dengan rumus IC/IE.

Gambar 2.6. Rangkaian Penguat Diferensial

Gambar 3.1. Rangkaian Percobaan 1

𝑉𝑖 (V) 𝑉𝐵𝐸 (V) 𝑉𝐶𝐸 (V) 𝐼𝐵 (A) 𝐼𝐶 (A) β

0V 0.4mV 95.5mV 0A 0A -
Gambar 2.7. Rangkaian Darlington

7. Regulator 1.5 V 14.9mV 1.01V 0A 0A -

a. Menyusun rangkaian pada Gambar 2.7
b. Mengukur dan mencatat IOUT maksimum 3V 550mV 2.48mV 0A 0A -
tersebut.
c. Memutar potensiometer sehingga IOUT mulai 619mV 3.73mV 28.4μA 31.8μA 1.12
4.5 V
jatuh (drop), (pada Imax, sebelum mulai turun)
pada saat inilah R sama dengan Rmax. Mencatat 6V 1.372V 5.61V 0A 0A -
nilai tegangan pada RLoad.
7.5 V 335.9mV 96.3mV 0A 0A -

9V 176.5mV 43.3mV 0A 0A -

Tabel 2.1. Tabel Data Pengamatan Percobaan 1

 Gambar 3.2. Rangkaian Percobaan 2 Gambar 3.4. Rangkaian Percobaan 4

𝑉𝐶𝐶 (𝑉) 𝑉𝐶𝐸 (𝑉) 𝐼𝐶 (A)

𝑉𝐴 𝑉𝐵𝐸 𝑉𝐶 𝑉𝐸 𝑉𝐶𝐸
(V) (V) (V) (V) (V)
9V 9V 0A
Gambar
Tabel 2.2. Tabel Data Pengamatan Percobaan 2
8v 8v 160mV 160mV 3.04V
Pada percobaan kedua, praktikan menentukan garis
𝑉𝑃𝑃
beban dan titik Q dengan mrngukur VCE dan IC dengan
menggunakan multimeter digital.

Vmax 4.16v 4.24V 80mV 80mV 1.6V

Pada percobaan ketiga, praktikan melakukan analisis

00 0.570 - - -190.60
rangkaian DC dengan mengukur 𝑉𝐴, 𝑉𝐵𝐸 , 𝑉𝐶 , 𝑉𝐸 , Beda
dan 𝑉𝐶E dengan menggunakan multimeter digital. Fase
Tabel 2.4. Tabel Data Pengamatan Percobaan 4

Pada percobaan keempat, praktikan menganalisis

rangkaian AC dengan mengukur 𝑉𝐴 , 𝑉𝐵𝐸 , 𝑉𝐶 , 𝑉𝐶𝐸 ,
dan 𝑉𝐸 .dengan menggunakan osiloskop untuk melihat beda
fasenya.

Pada percobaan kelima, praktikan membuat rangkaian

darlington untuk membuktikan teori rangkaian darlington.

Gambar 3.3. Rangkaian Percobaan 3

VCC 𝑉𝐴 𝑉𝐵𝐸 𝑉𝐶 𝑉𝐸 𝑉𝐶𝐸

(V) (V) (V) (V) (V) (V)
9V 1.607V 1.602V 8.93V 8.5V 8.93V

Tabel 2.3. Tabel Data Pengamatan Percobaan 3 Gambar 3.5. Rangkaian Percobaan 5
𝑉𝐴 (V) 𝑉𝐵(V) 𝑉𝐶 𝑉𝐷(V) 𝑉𝐸 𝑉𝐹
(V) (V) (V)
7.14V 8.41V 0.1mV 0.1mV 8.89V
0V

8.88V 8.41V 8.32V 0V 8.88V

1V

8.88V 7.36V 8.31V 0.3mV 8.88V

2V

8.87V 8.4V 8.23V 0.1mV 8.88V

3V

8.88V 8.84V 8.31V 0.4mV 8.87V

4V Gambar 3.7. Rangkaian Percobaan 7

8.87V 8.4V 8.14V 0.5mV 8.87V Iout maksimum (µA) Tegangan Rload (V)
5V

Tabel 2.5. Tabel Data Pengamatan Percobaan 5 5.8μA 79.9mV

Tabel 2.7. Tabel Data Pengamatan Percobaan 7

Pada percobaan ketujuh ini, praktikan membuat

rangkaian regulator dengan mengukur Iout dan
tegangan Rload dengan menggunakan multimeter
digital.
Multimeter (voltmeter) dihubungkan secara parallel ke
titik tertentu untuk mengukur tegangan pada
rangkaian. Multimeter (amperemeter) dihubungkan
secara seri ke titik tertentu untuk mengukur kuat arus
pada rangkaian. Osiloskop digunakan untuk mengukur
dan melihat gelombang tegangan AC (arus bolak
balik) pada rangkaian dengan sumber catu daya AC.
Gambar 3.6. Rangkaian Percobaan 6 Tertera hasil pengukuran tersebut pada halaman Hasil.
Hasil yang tertera menunjukkan kesesuaian dengan
Vin 1 Vin 2 𝑉𝐴 (V) 𝑉𝐵 (V) 𝑉𝐴𝐵 (V) teori pada teori dasar maupun teori tambahan. Namun
dengan beberapa perbedaan dengan hasil pada
8.81V 7.69V 1.24V simulasi Tinkercad.
40 40 mVpp
mVpp Perbedaaan yang terjadi seperti pada Gambar 3.1
kolom IB dan IC didapatkan nilai sebesar 0A. ini
8.81V 7.95V 0.98V
40 Ground sangat berbeda dengan hasil simulasi dikarenakan
mVpp adanya kekurang telilian alat multimeter dalam
membaca arus yang nilainya sangat kecil.
8.81V 7.52V 1.314V
Ground 40 mVpp

Tabel 2.6. Tabel Data Pengamatan Percobaan 6 PEMBAHASAN

Pada percobaan keenam ini, praktikan membuat
rangkaian penguat diferensial dengan mencari nilai
VA, VB, dan VAB.
Pada praktikum Modul 3 ini, praktikan mempelajari
cara mengukur tegangan dan arus baik DC maupun
AC. Dengan bantuan alat multimeter dan osiloskop.
Pada percobaan pertama, praktikan akan mengukur
𝑉𝐼 , 𝑉𝐵𝐸 , 𝑉𝐶𝐸 , 𝐼𝐵, dan 𝐼𝐶 menggunakan multimeter
digital. Kemudian praktikan akan menghitung nilai β
dengan rumus IC/IE. variasi yang dilakukan adalah ov,
1.5v, 3v, 4.5v, 6v, 7,5v, 9v.
Pada percobaan kedua, praktikan menentukan garis
beban dan titik Q dengan mrngukur VCE dan IC dengan
menggunakan multimeter digital. Variasi yang
digunakan hanya sumber 9v DC.
Pada percobaan ketiga, praktikan melakukan analisis
rangkaian DC dengan mengukur 𝑉𝐴, 𝑉𝐵𝐸 , 𝑉𝐶 , 𝑉𝐸 ,
dan 𝑉𝐶E dengan menggunakan multimeter digital.
Variasi yang digunakan hanya 9v DC.
Pada percobaan keempat, praktikan menganalisis
rangkaian AC dengan mengukur 𝑉𝐴 , 𝑉𝐵𝐸 , 𝑉𝐶 , 𝑉𝐶𝐸 ,
dan 𝑉𝐸 .dengan menggunakan osiloskop untuk melihat beda
fasenya. Variasi yang digunakan hanya 9v DC.
Pada percobaan kelima, praktikan membuat rangkaian
darlington untuk membuktikan teori rangkaian darlington.
Variasi yang digunakan adalah 0v, 1v, 2v, 3v, 4v, 5v.
Pada percobaan keenam ini, praktikan membuat
rangkaian penguat diferensial dengan mencari nilai
VA, VB, dan VAB. Variasi yang digunakan adalah
40mVpp.
Pada percobaan ketujuh ini, praktikan membuat
rangkaian regulator dengan mengukur Iout dan
tegangan Rload dengan menggunakan multimeter
digital.
Pada praktikum kali ini, percobaan dilakukan secara
offline. Namun terdapat beberapa ketidak sesuaian jika
dibandingkan dengan hasil pada Tinkercad. Hal ini
disebabkan karena adanya beberapa factor seperti
adanya hambatan dalam pada setiap komponen
termasuk kabel dan adanya ketidaksempurnaan alat
dalam membaca tegangan maupun arus.
KESIMPULAN
Berdsasarkan Praktikum yang telah dilaksanakan oleh
praktikan, dapat terpenuhi tujuan pada modul ini.
Praktikan menganalisis rangkaian AC dan DC.
Konfigurasi transistor Darlington memberikan
penguatan arus jauh lebih tinggi daripada transistor
tunggal yang diambil secara individual. Penguat
Diferensial merupakan salah satu jenis penguat dengan
menggunakan kopel langsung. Rangkaian regulator
dapat digunakan untuk menggerakkan beban yang
membutuhkan arus yang besar.
REFERENSI
Sedra, A. S., & Smith, K. C. (2016). Microelectronic
circuits. Oxford University Press.
Streetman, B. G., & Banerjee, S. K. (2006). Solid
state electronic devices (6th ed.). Pearson.
Cakrawala. 2023. Teori Dasar Transistor NPN dan
PNP Gesaintech Indonesia
Gray, P. R., Hurst, P. J., Lewis, S. H., & Meyer, R.
G. (2014). Analysis and design of analog
integrated circuits (5th ed.). Wiley.
Agus Purnama. (2013). Konfigurasi Transistor
Bipolar. Elektronika Dasar.
https://elektronika-dasar.web.id/konfigurasi-
transistor-bipolar/
 SIMULASI

A. Menentukan Nilai β

Tabel 1.1 Menentukan Nilai β

Skematik

Variasi Hasil

Vin = 0V DC IB = 0A
IC = 0A
VCE = 0V
VBE = 0V
 Skematik

Variasi Hasil

Vin = 1.5V DC IB = 0A
IC = 88.5μA
VCE = 615mV
VBE = 569mV

Skematik
 Variasi Hasil

Vin = 3V DC IB = 0A
IC = 294μA
VCE = 58.6V
VBE = 603mV

Skematik
 Variasi Hasil

Vin = 4.5V DC IB = 11.6μA

IC = 445μA
VCE = 51.5mV
VBE = 615mV

Skematik
 Variasi Hasil

Vin = 6V DC IB = 17.4μA
IC = 595μA
VCE = 48.7mV
VBE = 623mV

Skematik
 Variasi Hasil

Vin = 7.5V DC IB = 23.2μA

IC = 745μA
VCE = 47.1mV
VBE = 629mV

Skematik
 Variasi Hasil

Vin = 9V DC IB = 29μA
IC = 895μA
VCE = 46.2mV
VBE = 634mV

B. Menentukan Titik Beban

 Tabel 1.2 Menentukan Titik Beban

Skematik

Variasi Hasil

Vin = 9V DC IC = 897μA
VCE = 25.7mV

C. Analisis Rangkaian DC
 Tabel 1.3 Analisis Rangkaian DC

Skematik

Variasi Hasil

Vin = 9V DC VA = 1.62V
VBE = 631mV
VC = 5.76V
VE = 986mV
VCE = 4.77V
D. Analisis Rangkaian AC

Tabel 1.4 Analisis Rangkaian AC

Skematik

Variasi Hasil

Vin = 10 VPP AC
VA =

VBE =

VC =

VE =

VCE =
E. Rangkaian Darlington

Tabel 1.5 Rangkaian Darlington

Skematik

Variasi Hasil

Vin = 9V DC VA = 0V
VB = 0V
VC = 0V
VD = 0V
VE = 0V
VF = 0V
 Skematik

Variasi Hasil

Vin = 9V DC VA = 1V
VB = 1V
VC = 642mV
VD = 587mV
VE = 3.5mV
 VF = 8.84V

Skematik

Variasi Hasil
Vin = 9V DC VA = 2V
VB = 2V
VC = 1.47V
VD = 702mV
VE = 49.4mV
VF = 6.75V

Skematik
 Variasi Hasil

Vin = 9V DC VA = 3V
VB = 3V
VC = 2.53V
VD = 786mV
VE = 113mV
VF = 3.9V
 Skematik

Variasi Hasil

Vin = 9V DC VA = 4V
VB = 4V
VC = 3.41V
VD = 849mV
VE = 166mV
VF = 1.49V
 Skematik

Variasi Hasil
 Vin = 9V DC VA = 5V
VB = 5V
VC = 4.48V
VD = 879mV
VE = 192mV
VF = 327mV

F. Penguat Diferensial

Tabel 1.6 Penguat Diferensial

Skematik
 Variasi Hasil

Vin = 40mVPP-40mVPP VA = 7.04V

VB = 7.04V
VAB = 0V
 Skematik

Variasi Hasil

Vin = 40mVPP-Ground VA = 5.58V

VB = 9V
VAB = -3.42V

Skematik
 Variasi Hasil

Vin = GroundP-40mVPP VA = 9V
VB = 5.58V
VAB = 3.42V

G. Regulator

Tabel 1.7 Regulator

Skematik
Variasi Hasil

Vin = 9V IOUT maksimum = 139μA

VRLOAD = 6.96V
