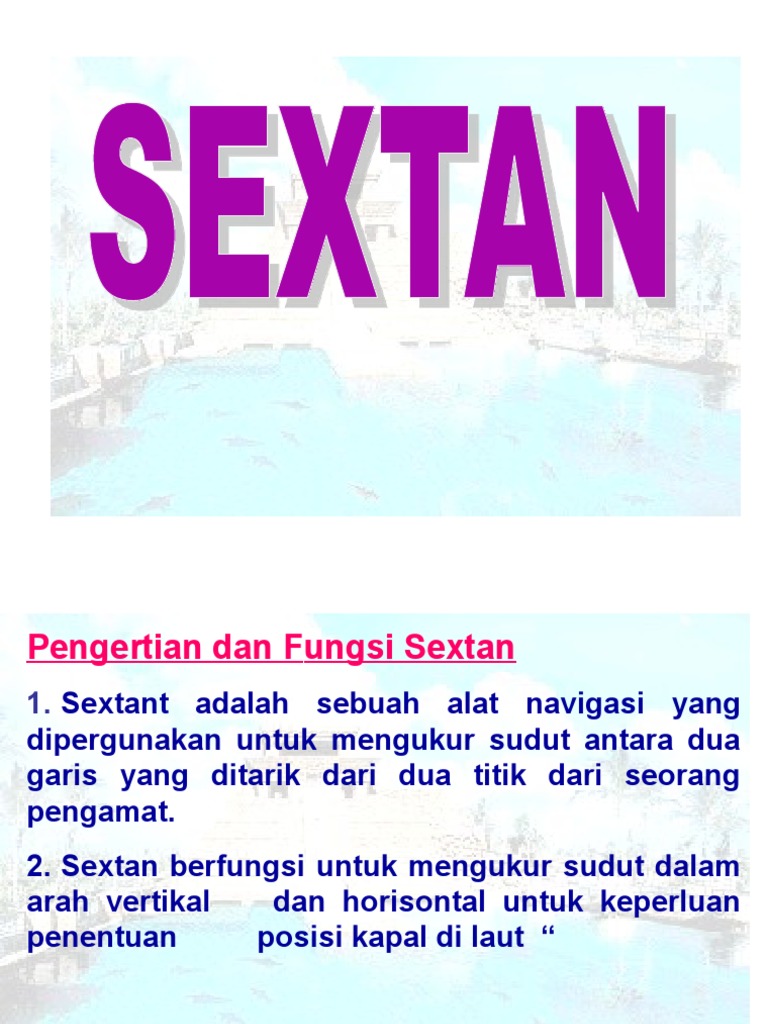

Pengertian dan Fungsi Sextan

1. Sextant adalah sebuah alat navigasi yang

dipergunakan untuk mengukur sudut antara dua
garis yang ditarik dari dua titik dari seorang
pengamat.
2. Sextan berfungsi untuk mengukur sudut dalam
arah vertikal dan horisontal untuk keperluan
penentuan posisi kapal di laut “
Bagian-bagian utama sextan :

A. Kaca berwarna
B. Cermin kecil
C. Kaca berwarna
D. Cermin besar
E. Teropong
F. Alhidade
G.Gigi lembidang busur
H. Index
I. Sekrup
J. Nonius
A. Kaca berwarna
B. Cermin kecil
C. Kaca berwarna
D. Cermin besar
E. Teropong
F. Alhidade
G. Gigi lembidang busur
H. Index
I. Sekrup
J. Nonius
 Prosedur Menggunakan Sextan

1. Mengeluarkan Sextan dari kotaknya

2. Menentukan Sextan itu baik atau tidak
3. Melaksanakan pengujian-pengujian
a. Pengujian ketegaklurusan cermin besar
terhadap bidang kerangka sextan
b. Pengujian ketegaklurusan cermin kecil
terhadap bidang kerangka sextan
c. Pengujian kesejajaran cermin besar dan
cermin kecil
d. Pengujian kesejajaran sumbu teropong dengan
bidang kerangka sextan
4. Sextan siap dipakai untuk pengukuran benda angkasa
Mengeluarkan sextan dari kotaknya :

a. Buka kotak sextan

b. Pegang sextan dengan tangan kiri pada

kerangka sextan

c. Pindahkan sextan dari tangan kiri ke

tangan kanan
Menentukan sextan itu baik atau tidak

Sextan yang baik adalah :

a. Apabila beratnya ringan
b. Bagian-bagian yang dapat digerakan dapat
digerakan dengan lancar dan kencang
c. Teropong dapat dengan mudah
dipasang/dilepas dari penyangganya
d. Pembagian derajat pada lembidang busur
jelas dan mudah dibaca
 Melaksanakan pengujian ketegaklurusan
cermin besar tehadap bidang kerangka
sextan, caranya adalah sbb :

a. Letakkan sextan pada meja datar

b. Alhidade diletakkan pada lembidang busur
c. Kita lihat pada pada cermin besar dari sisi atasnya
yaitu bayangan lembidang busur
d. Apabila bayangan lembidang busur dengan lembidang
busur yang aslinya menjadi satu garis lengkung maka
cermin besar tegak lurus bidang kerangka sextan
e. Apabila dijumpai keadaan yang sebaliknya yaitu
bayangan lembidang busur pada cermin besar dengan
yang aslinya, maka cara mengatasinya adalah dengan
memutar antara sekrup yang ada pada sisi belakang
cermin besar
 Melaksanakan pengujian ketegaklurusan cermin
kecil tehadap bidang kerangka sextan
Kesalahan ini disebut kesalahan smping ( side error ) caranya
adalah sbb :
a. Letakkan tengah-tengah alhidade pada angka nol pada
lembidang busur
b. Arahkan sextan pada bintang/bola lampu gantung
c. Putarlah sekrup singgung kekanan dan kekiri sehingga
bayangan bintang/bola lampu gantung tadi bergerak naik
turun
d. Apabila pada saat pergerakan naik/turunnya bayangan tsb,
tepat melewati benda aslinya berarti cermin kecil tegaklurus
bidang kerangka sextan
e. Apabila terjadi hal yang sebaliknya maka dapat diatasi
dengan cara memutar-mutar sekrup dibelakang dari cermin
tadi
 Melaksanakan pengujian kesejajaran
cermin besar dan cermin kecil
Suatu keadaan dimana cermin besar dan cermin kecil tidak
sejajar pada saat alhidade menunjukan angka nol disebut
‘salah index’ cara melaksanakannya :
a. Pegang sextan dengan tangan kanan & alhidade
diletakkan pada angka nol lembidang busur
b. Arahkan sextan ke cakrawala
c. Putarlah sekrup singgung kekanan dan kekiri
d. Apabila pada saat alhidade pada angka nol lembidang
busur bayangan cakrawala dan aslinya menjadi satu
garis lurus maka cermin besar dan cermin kecil dalam
keadaan sejajar
 Cara melaksanakan pengukuran ketinggian
matahari

a. Pegang sextan dengan tangan kanan, alhidade

diletakkan pada angka nol lembidang busur
b. Cari bayangan matahari
c. Setelah ditemukan bayangan matahari pada cermin
besar maka bayangan tersebut dibawa turun kebawah
sampai di cakrawala dengan cara menggerakkan
alhidade kearah depan
d. Setelah dekat dengan cakrawala maka sekrup singgung
diputar-putar smbil sextan digoyangkan kekanan dan
kekiri sampai bayangan matahari benar-benar
menyinggung cakrawala
 Perawatan sextan

a. Apabila tidak digunakan sextan disimpan

didalam kotaknya
b. Simpanlah sextan ditempat yang tidak
lembab
c. Usahakan sextan tidak jatuh
d. Bagian-bagian yang bergerak dapat dilumasi
 Latihan Soal
1. Jelaskan pengertian dan fungsi dari sebuah
sextan!
2. Bagaimana prosedur penggunaan sextan (mulai
dari cara mengeluarkan s/d menyimpannya)
3. Jelaskan bagaimana cara mencari nilai salah
index sextan (seperti yang pernah dipraktekkan di
atas gedung practice building)
4. Kapan sextan di gunakan untuk mengukur sudut
secara vertikal dan horisontal, berikan contohnya
masing-masing?
5. Bagaimana cara pengukuran tinggi matahari dan
bintang serta kapan sebaiknya masing-masing
dilaksanakan?
