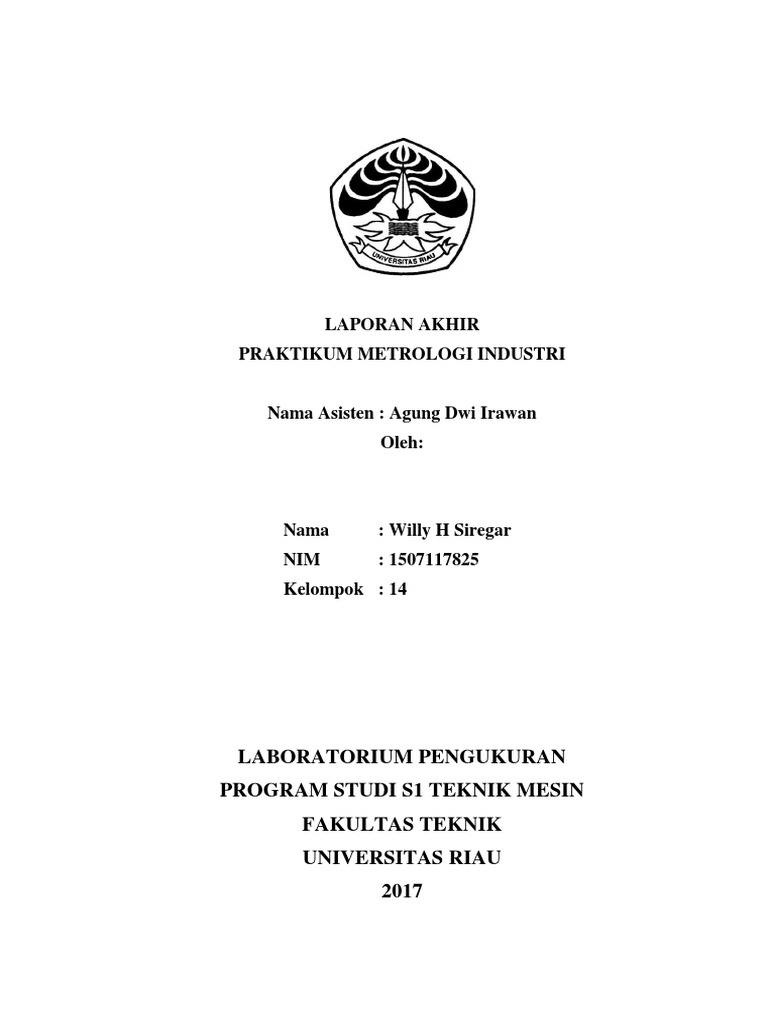

LAPORAN AKHIR

PRAKTIKUM METROLOGI INDUSTRI

Nama Asisten : Agung Dwi Irawan

Oleh:

Nama : Willy H Siregar

NIM : 1507117825
Kelompok : 14

LABORATORIUM PENGUKURAN
PROGRAM STUDI S1 TEKNIK MESIN
FAKULTAS TEKNIK
UNIVERSITAS RIAU
2017
 KATA PENGANTAR

Puji syukur penulis ucapkan pada TUHAN YANG MAHA ESA. Yang
telah memberikan kesehatan pada penulis sehingga dapat menyelesaikan laporan
ini dengan tepat waktu.
Penulis mengucapkan banyak terima kasih pada kedua orang tua yang
sampai sekarang ini masih sudi membiyayai seluruh keperluan penulis dalam
pembuatan laporan ini. Terima kasih juga penulis ucapkan pada Ibu Anita
Susilawati sebagai dosen pengampu mata kuliah Metrologi Industri dan pada para
asisten yang selalu membantu penulis dalam proses penulisan laporan ini.
Penulis menyadari bahwa dalam penulisan laporan ini banyak kekurangan.
Maka dari itu penulis mengharapkan kritik dan saran dari pembaca untuk
menyempurnakan laporan ini guna untuk dunia pendidikan dan penulis sendiri.

Pekanbaru, Desember 2017

Penulis

i
 DAFTAR ISI
KATA PENGANTAR ............................................................................................. I
DAFTAR ISI ........................................................................................................... II
DAFTAR GAMBAR ............................................................................................ IV
DAFTAR TABEL ................................................................................................. VI
DAFTAR NOTASI .............................................................................................. VII
BAB I PENDAHULUAN
1.1 Latar belakang ...................................................................................................1
1.2 Tujuan Praktikum..............................................................................................1
1.3 Manfaat Praktikum............................................................................................1
1.4 Sistematika Penulisan ......................................................................................1
BAB II TEORI DASAR
2.1 Pengertian .........................................................................................................3
2.2 Macam-Macam Mistar Ingsut ...........................................................................6
2.3 Cara kerja dan Prinsip Kerja ...........................................................................11
2.4 Perkembangan Mistar Ingsut ..........................................................................12
2.5 Komponen Mistar Ingsut ................................................................................14
2.6 Cara Penggunaan Mistar Ingsut ......................................................................18
BAB III METODOLOGI
3.1 Prosedur Praktikum Teoritis ...........................................................................19
3.2 Prosedur Praktikum Aktual .............................................................................19
3.3 Alat dan Bahan ................................................................................................22
BAB IV DATA PENGAMATAN
4.1 Data Pengamatan V-block ................................................................................25
BAB V ANALISA DATA
5.1 Pengolahan Data ..............................................................................................28
5.2 Analisa Data ....................................................................................................39
BAB VI PENUTUP
6.1 Kesimpulan ......................................................................................................41
6.2 Saran ................................................................................................................41
DAFTAR PUSTAKA

ii
LAMPIRAN

iii
 DAFTAR GAMBAR

Gambar 2.1 Mistar Ingsut Nonius ........................................................................... 5

Gambar 2.2 Mistar Ingsut Tak Sebidang ............................................................... 6
Gambar 2.3 Mistar Ingsut Jarak Senter ................................................................... 7
Gambar 2.4 Mistar Ingsut Diameter Dalam ............................................................ 7
Gambar 2.5 Mistar Ingsut Pipa ............................................................................... 8
Gambar 2.6 Mistar Ingsut Posisi Dan Lebar Alur................................................... 8
Gambar 2.7 Mistar Ingsut Putar ............................................................................. 9
Gambar 2.8 Mistar Ingsut Tekanan Ringan ............................................................ 9
Gambar 2.9 Mistar Ingsut Serbaguna.................................................................... 10
Gambar 2.10 Mistar Ingsut Kedalaman ................................................................ 10
Gambar 2.11 Mistar Ingsut Penggores .................................................................. 11
Gambar 2.12 Mistar Ingsut Nonius ....................................................................... 13
Gambar 2.13 Mistar Ingsut Jam Ukur ................................................................... 14
Gambar 2.14 Mistar Insut Digital ......................................................................... 14
Gambar 2.15 Pengukuran Menggunakan Rahang Bawah .................................... 15
Gambar 2.16 Mengukur Celah .............................................................................. 15
Gambar 2.17 Ekor ................................................................................................. 16
Gambar 2.18 Skala Utama .................................................................................... 16
Gambar 2.19 Skala Nonius ................................................................................... 17
Gambar 2.20 Pengunci .......................................................................................... 17
Gambar 2.21 Penggeser ........................................................................................ 18
Gambar 3.1 Skala Nonius ..................................................................................... 19
Gambar 3.2 Jam Ukur ........................................................................................... 20
Gambar 3.3 Digital ................................................................................................ 20
Gambar 3.4 V-Block .............................................................................................. 20
Gambar 3.5 Bantalan ............................................................................................. 21
Gambar 3.6 Pengunci ............................................................................................ 21
Gambar 3.7 Peletakan Benda Ukur ....................................................................... 21
Gambar 3.8 Penguncian ........................................................................................ 22

iv
Gambar 3.9 Pengukuran ........................................................................................ 22
Gambar 3.10 Skala Nonius ................................................................................... 23
Gambar 3.11 Jam Ukur ......................................................................................... 23
Gambar 3.12 Digital .............................................................................................. 23
Gambar 3.13 V-Block ............................................................................................ 24
Gambar 3.14 Bantalan ........................................................................................... 24
Gambar 4.1 Posisi Ukur V Block ....................................................................... 25
Gambar 4.2 Ukur Meja Bertingkat........................................................................ 27
Gambar 5.1 Grafik % Error Pengamat A V-Block ............................................... 31
Gambar 5.2 Grafik % Error V Block Pengamat B ............................................. 34
Gambar 5.3 Grafik % Error Meja Bertingkat Pengamat A ................................... 36
Gambar 5.4 Grafik % Error Meja Bertingkat Pengamat B ................................... 39

v
 DAFTAR TABEL

Tabel 4.1 Data V-Block ......................................................................................... 26

Tabel 4.2 Data Meja Bertingkat ............................................................................ 27

vi
 DAFTAR NOTASI

Mm = milimeter
%Error= persen Error
UR = Universitas Riau

vii
 BAB I
PENDAHULUAN

1.1 Latar belakang

Dalam perkuliahan untuk mememahami suatu mata kuliah ada kalanya
tidak cukup dengan pemahaman teori saja. Maka di perlukan sebuah kegiatan
yang berupa praktik atau sering di sebut dengan Praktikum. Didalam sebuah
pratikum tentu saja memerlukan yang namanya kalibrasi. Kalibrasi terhadap alat
ukur adalah proses pengujian kebenaran penunjukan hasil pengukuran suatu alat
ukur yang bertujuan untuk menentukan kelayakan suatu alat ukur untuk dapat
digunakan. Alat ukur dapat saja mempengaruhi hasil yang akan didapatkan.
Mistar ingsut adalah salah satu alat ukur yang sangat penting diketahui
pengukurannya oleh mahasiswa, terutamanya mahasiswa teknik mesin. Karena
mistar ingsut sangat diperlukan dalam melakukan proses pemesinan pada saat
pengukuran. Pratikum mistar ingsut memberikan cara-cara penggunaan, prinsip
kerjanya, metode yang digunakan dan banyak lagi.
1.2 Tujuan Praktikum
Adapun tujuan dari pratikum ini adalah :
1. Dapat menggunakan mistar ingsut berbagai jenis dengan baik dan benar.
2. Dapat mengkalibrasi mistar ingsut.
1.3 Manfaat Praktikum
Adapun manfaat dari pratikum ini adalah :
1. Pratikan dapat menggunakan alat ukur mistar ingsut.
2. Pratikan dapat mengkalibrasi alat ukur mistar ingsut.
3. Menambah wawasan pratikan dalam hal pengukuran.
1.4 Sistematika Penulisan
Adapun sistematika penulisan laporan ini adalah :
BAB I PENDAHULUAN
Tentang latar belakang, tujuan, manfaat serta sistematika penulisan.
BAB II TEORI DASAR
Tentang landasan teori dari pratikum yang akan dilaksanakan.

1
 2

BAB III METODOLOGI

Tentang prosedur, bahan, dan alat yang digunakan.
BAB IV DATA PENGAMATAN
Berisikan data yang berbentuk tabel dan gambar benda ukur.
BAB V ANALISA DATA
Tentang pengolahan data dan analisa data.
BAB VI PENUTUP
Tentang kesimpulan dan saran.
DAFTAR PUSTAKA
LAMPIRAN
 BAB II
TEORI DASAR

2.1 Pengertian
Mistar ingsut adalah alat ukur linear langsung yang serupa dengan mistar
ukur yang memiliki skala utama pada batang dengan ujung ada berupa ekor untuk
mengukur ketinggian dari sebuah dimensi. Mistar ingsut ini memiliki banyak
nama lain seperti sikmat, jangka sorong, vernier calliper maupun jangka geser.
Penamaan tersebut biasanya timbul karena kebiasan dari sebuah wilayah atau
kelompok dan julukan dari sebuah daerah.
Kalibrasi terhadap suatu alat ukur adalah proses pengujian dari kebenaran
penunjukan hasil pengukuran suatu alat ukur yang bertujuan untuk menentukan
kelayakan suatu alat ukur untuk dapat digunakan dipengukuran suatu benda ukur.
Pada ujung mistar ingsut ini ada dua rahang yaitu rahang atas dan rahang bawah
yang memiliki fungsi yang berbeda. Pada rahang atas berguna untuk mengukur
celah dari dari sebuah bidang dimensi. Sedangkan yang berfungsi untuk sensor
dalam proses pengukuran. Rahang ini ada dua, yaitu rahang atas dan rahang
bawah yang mempunyai fungsi yang berbeda-beda. Pada rahang atas berguna
untuk mengukur celah dari sebuah bidang dimensi. Sedangkan rahang bawah
berguna untuk mengukur panjang sebuah dimensi maupun untuk mengukur
diameter luar dari sebuah tabung. Rahang tetap adalah rahang yang bergabung
dengan batang dari mistar ingsut ini. Sedangkan rahang geser merupakan rahang
yang bagiannya terpisah dengan batang ukur, dan di rahang geser ini letak dari
skala nonius dari sebuah jangka sorong.
Pengukuran dilakukan dengan cara menjepit benda ukur menggunakan
rahang sensor yang ada pada mistar ingsut ini. Jika pengukuran ketinggian
memungkinkan menggunakan ekor dari jangka sorong ini. Caranya dengan cara
mengeluarkan ekor dari jangka sorong ini lalu menabrakkannya dengan batang
dari alat ukur ini dan dengan permukaan benda yang sedang di ukur.
Pada saat proses melakukan pengukuran dan kita mengalami kesulitan
dalam membaca skala yang di tunjukkan, kita bisa mengunci rahang geser dengan

3
 4

cara memutar pengunci dan mengunci pergerakan rahang geser dengan batang
ukur. Jika sudah dirasa sensor menyentuh dari bagian dimensi yang sedang ingin
di ukur, maka kita dapat menggunakan fitur pengunci dari mistar ingsut ini.
Setelah itu kita bisa membawanya ke tempat yang mudah untuk dilakukan
pembacaan pengukuran tersebut.
Sebuah benda ukur ada kalanya kita di tuntut untuk membaca ukuran dari
kedalaman sebuah benda kerja. Misalnya untuk mengukur kedalaman sebuah
lubang spy dari poror dan menghitung lubang fully. Agar spi yang di buat tidak
kepanjangan dan tidak mengganggu poros lain maka ukuran dari spy yang di buat
harus sesuai.
Cara pengukurannya adalah dengan cara mengeluarkan ekor dari jangka
sorong dengan menggeser rahang geser yang ada pada jangka sorong. Setelah
ekor keluar maka langkah selanjutnya adalah mengukur lubang dari spy tersebut,
dengan cara memasukkan ekor tersebut pada lubang yang akan di ukur
kedalamannya. Dalam memasukkan ekor dalam lubang harus mencapai dasar dari
lubang tersebut dan tidak boleh menggantung atau tidak sampai pada dasar lubang
tersebut.
Penggunaan alat ini sangatlah sensitif. Jika terjadi benturan terjadi pada
rahang dan rahang mengalami cacat maka hasil pengukuran akan menjadi kurang
akurat karena dalam jangka sorong memiliki ketelitian hingga 0,02 mm.
Penggunaan jangka sorong hanya di gunakan pada benda yang bersifat keras saja,
karena benda yang bersifat lunak akan mengalami perubaghan bentuk saat di
lakukan penekanan dengan rahang atau sensor dari jangka sorong ini. Pengukuran
yang dilakukan juga hanya melakukan pengukuran pada benda yang nampak saja.
Jika benda tidak dapat di sentuh oleh sensor mistar ingsut maka pengukuran akan
tidak akurat.
Sebenarnya bahan dari rahang mistar ingsut ini digunakan bahan yang
sangat keras sehingga hal-hal di atas bisa di minimalisirkan. Pembuatan sensor
dari alat ukur ini seharusnya di gunakan bahan yang keras sehingga tahan aus dan
dirancang dengan ketelitian geometrik yang tinggi. Kerataan masing-masing
bidang pembimbing dan kesejajaran di rancang dengan toleransi yang tinggi.
 5

Guna dari toleransi tersebut agar permukaan kedua sensor tetap sejajar, dengan
demikian, meskipun tak segaris, garis ukur dan garis nonius dimensi di usahakan
harus sejajar untuk mengurangi efek kesalahan dalam pembacaan ukuran.
Pembacaan garis skala linier dilakukan menggunakan garis indeks yang
terletak pada peluncur atau rahang geser. Dan posisinya relatif terhadap skala
interpolarisasikan dengan skala nonius mistar ingsut. Berdasarkan cara
membacanya mistar ingsut ada 3 jenis, mistar ingsut nonius, mistar ingsut jam
ukur, mistar ingsut digital.
Peraba atau sensor yang ada pada mistar ingsut ini termasuk dalam sensor
mekanik. Karena peraba pada mistar ingsut kontak langsung dengan benda yang
sedang di ukur. Lalu ukuran dapat di baca pada skala yang ada pada batang ukur
yang telah ada di alat ukur ini.

Gambar 2.1 Mistar Ingsut Nonius

(sumber :http://adiputrasimanjuntak.blogspot.co.id/2015/07/jenis-lain-mistar-
ingsut-dan html ? , diakses 13 Desember 2016 )

Sedangkan pengertian kalibrasi adalah proses pengujian kebenaran hasil

pengukuran yang di bandingkan dengan alat ukur yang berguna dan berpengaruh
dalam pengukuran harus di periksa. Guna memastikan apakah masih layak di
gunakan atau tidak alat ukur tesebut di gunakan.
Jadi kalibrasi mistar ingsut adalah proses pengujian kebenaran penunjukan
hasil pengukuran dengan mistar ingsut. Maka hasil yang terbaca pada mistar
ingsut di tentukan apakah masih layak di dalam batas toleransi yang telah di
berikan. Jika tidak masuk dalam toleransi maka dinyatakan alat ukur tersebut
tidak layak di gunakan atau kasarnya di sebut rusak. Pada mistar ingsut digital dan
 6

mistar ingsut jam ukur tidak berlaku hal seperti ini karena dapat di kembalikan ke
titik nol seperti sedia kala.

2.2 Macam-Macam Mistar Ingsut

Mistar ingsut merupakan alat ukur yang praktis dan umum di gunakan dan
ketelitiannya mencapai 0,01mm. Kecermatan setinggi ini dalam sebuah
pengukuran yang memasuki toleransinya sangat di bolehkan untuk menggunakan
ukuran ini. Karena kesederhanaan kontruksinya maka banyak sekali jenis-jenis
dari mistar ingsut ini tergantung pada fungsi dan penggunaannya. Mistar ingsut ini
terbuat dari bahan matrial yang kokoh dan kuat.
Pada beberapa jenis alat kekuatan dari alat tersebut kurang menjanjikan.
Sehingga pada alat tersebut mudah aus dan berakibat hasil pengukuran tidak
sesuai. Mistar ingsut ini di kuatirkan kekurangan fitur yang berguna untuk
mengukur dari berbagai bentuk benda ukur. Maka dari itu ada berbagai macam
jenis mistar ingsut berdasarkan fungsi dan bentuknya, diantaranya adalah sebagai
berikut:
1. Mistar ingsut tak sebidang
Mistar ingsut merupakan merupakan jenis sangat banyak digunakan dan
sering ditemukan. Alasan banyak pengguaannya alat ukur ini adalah
harganya yang murah dan penggunaanya yang mudah. Fungsi dari
jangka sorong ini juga bisa dibilang komplit karena dalam satu alat bisa
digunakan untuk mengukur diameter luar, diameter dalam, kedalaman
serta dipengukuran ketinggian dari celah maupun dimensi lainnya.

Gambar 2.2 Mistar Ingsut Tak Sebidang

(Sumber : Rochim, 2006)
 7

2. Mistar ingsut jarak senter

Mistar ingsut ini digunakan untuk mengukur jarak antara dua senter
dari poros. Penggunaannya berbeda ketinggian dari dua poros senter
tersebut.

Gambar 2.3 Mistar Ingsut Jarak Senter

(Sumber : Rochim, 2006)
3. Mistar ingsut diameter dalam
Mistar ingsut jenis ini di gunakan untuk mengukur diameter dalam dari
sebuah benda silindris.

Gambar 2.4 Mistar Ingsut Diameter Dalam

(Sumber : Rochim, 2006)
4. Mistar ingsut pipa
Mistar ingsut jenis ini di gunakan untuk mengukur lebar dinding dari
sebuah pipa dan tebal dari sebuah plat yang melengkung.
 8

Gambar 2.5 Mistar Ingsut Pipa

(Sumber :Rochim, 2006)
5. Mistar ingsut posisi dan lebar alur
Pada mistar ingsut jenis ini digunakan untuk mengukur dari posisi dan
lebar alur dari sebuah benda kerja. Jangka sorong ini punya rahang
sepanjang 12 mm.

Gambar 2.6 Mistar Ingsut Posisi Dan Lebar Alur

(Sumber : Rochim, 2006)

6. Mistar ingsut putar

Mistar ingsut jenis ini biasanya digunakan untuk mengukur benda yang
berbeda kedudukannya.
 9

Gambar 2.7 Mistar Ingsut Putar

(Sumber : Rochim, 2006)

7. Mistar ingsut tekanan ringan

Mistar ingsut ini di gunakan untuk mengukur benda ukur yang memiliki
tekstur lubak atau tidak terlalu keras.

Gambar 2.8 Mistar Ingsut Tekanan Ringan

(Sumber : Rochim, 2006)
8. Mistar ingsut serbaguna
Mistar ingsut jenis ini memiliki fungsi yang sangat banyak sehingga di
sebut dengan mistar ingsut serbaguna. Pada jangka sorong jenis ini ada
penggores dan pembagi jarak.
 10

Gambar 2.9 Mistar Ingsut Serbaguna

(Sumber : Rochim, 2006)

9. Mistar ingsut kedalaman

Mistar ingsut jenis ini di gunakan untuk mengukur kedalamn dari
sebuah lubang, pengukuran lebar serta pengukuran posisi alur terhadap
tepi atau alur lainnya.

Gambar 2.10 Mistar Ingsut Kedalaman

(Sumber : Rochim, 2006)
10. Mistar Ingsut Penggores
Jenis jangka sorong ini di gunakan untuk mengukur diameter luar,
ketinggian benda ukur. Tapi tidak hanya berfungsi sebagai itu saja
jangka sorong jenis ini memiliki penggores yang berguna untuk
menandai benda kerja.
 11

Gambar 2.11 Mistar Ingsut Penggores

(Sumber : Rochim, 2006)

2.3 Cara kerja dan Prinsip Kerja

Cara kerja dari mistar ingsut ini adalah sangatlah sederhana dengan cara
menjepit benda kerja menggunakan sensor atau yang sering di sebut dengan
rahang, lalu kita membaca ukuran yang di tunjukkan pada skala utama dan skala
nonius. Proses pembacaanya dengan cara mencari garis yang lurus antara skala
nonius dan skala utama dari jangka sorong ini.
Pada jenis mistar ingsut digital dan jam ukur cara pembacaannya lebih
mudah. kita hanya cukup melihat angka yang di tunjukkan dari jam ukur maupun
led tyang menunjukkan hasil pengukuran yang di lakukan. Mistar ingsut biasa di
sebut juga dengan alat ukur langsung karena hasil dari pengukuran yang
dilakukan dapat di ketahui secara langsung.
Untuk pengukuran kedalaman dari sebuah lubang atau sebuah celah kita
hanya cukup mengeluarkan ekor dari jangka sorong lalu kita masukkan kedalam
lubang yang ingin di hitung kedalmannya. Setelah kita ketahui kedalamannya
melalui dari pembacaan kita dapat membaca skala yang di tunjukkan pada alat
ukur tersebut. Jika pada saat akan membaca skala ukur posisi pembaca di rasa
sangat sulit untuk melakukan pembacaan skala, maka di anjurkan agar mengunci
rahang geser setelah itu membacanya pada tempat yang lebih mudah untuk
dilakukan pembacaan.
Prinsip kerja mistar ingsut adalah secara mekanik dengan cara
menyentuhkan sensor ukur pada permukaan benda yang akan diukur. Peluncur
berfungsi untuk menggerakkan sensor gerak sesuai dengan dimensi benda yang
akan diukur. Nilai ukuran pada benda ukur dapat dilihat dengan menjumlahkan
 12

skala utama dengan skala nonius. Untuk jenis mistar ingsut jam ukur prinsip
kerjanya sama dengan mistar ingsut nonius, hanya saja pembacaan skala
noniusnya dapat dilihat pada jam ukur. Sedangkan untuk mistar ingsut digital,
hasil pengukuran langsung dapat dibaca pada digital.
Pembacaan skala utama di lakukan melalui garis indeks yang terletak pada
rahang geser yang bersatu dengan rahang gerak. Selain dengan jenis skala nonius
ada jangka yang menggunakan skala jam ukur dan skala digital. Pengembangan
alat ini di karenakan untuk mempermudak pekerjaan manusia dalam mengukur.

2.4 Perkembangan Mistar Ingsut

Pertama kali munculnya jangka sorong adlah jenis nonius. Dimana cara
pembcaannya sangat sederhana. Seiring perkembangan zaman maka alat ukur ini
juga mengalami perubahan yang bertujuan untuk mempermudah yang bertujuan
untuk mempermudah pekerjaan manusia. Jangka sorong pertama kali ditemukan
di Italia.
Pada mulanya semua kemajuan teknologi yang terjadi adalah untuk
mempermudah segala pekerjaan manusia yang bertujuan agar tidak membuat
manusia susah dalam bekerja maka diciptakan alat ukur mistar ingsut.
Mistar ingsut digunakan untuk keperluan dalam hal mengukur dari
dimensi luar, diameter dalam dan juga untuk mengukur kedalaman dari suatu
benda ukur. Berikut jenis mistar ingsut yang berkembang sesuai zaman :
1. Mistar ingsut nonius
Pertama kali munculnya jangka sorong adalah jenis nonius. Dimana
cara pembacaannya dengan cara membandingkan skala nonius dengan
skala utama pada batang yang ada pada jangka sorong itu sendiri.
Angka yang di tunjukkan skala nonius merupakan hasil dari
pengukuran yang di lakukan. Lalu di cari skala utama dan skala nonius
yang segari. Maka hasil pengukurannya adalah skala utama ditambah
dengan skala nonius yang di tunjukkannya. Mistar ingsut memiliki
kapasitas ukur sampai dengan 150 mm, sementara untuk jenis yang
besar sampai 1000 mm. Kecermatan yang tergantung pada skala nonius
 13

yaitu 0,10 , 0,05 atau 0,02 mm. Semakin tinggi kecermatan dari jangka
sorong ini semakin banyak pula garis yang ada pada skala nonius
tersebut. Mistar ukur nonius ada dua macam yaitu yang hanya memiliki
rahang ukur bawah dan yang lain mempunyai rahang ukur bawah dan
atas. Mistar ingsut yang hanya memiliki rahang ukur bawah saja
digunakan untuk mengukur dimensi luar dan dimensi dalam dari benda
ukur. Sedangkan mistar ukur yang mempunyai rahang ukur atas dan
bawah dapat digunakan untuk mengukur dimensi luar dan dalam,
kedalaman dan ketinggian alur bertingkat.

Gambar 2.12 Mistar Ingsut Nonius

(Sumber : hhtp://adiputrasimanjuntak.blogspot.co.id/2015/07/jenis-lain-mistar-
ingsut-dan html?m=1, diakses 16 Desember 2016)
2. Mistar Ingsut Jam ukur
Mistar ingsut jenis ini menpunyai jam ukur dan tidak mempunyai skala
nonius. Sebagai pengganti skala nonius maka dibuat jam ukur. Pada
jam ukurnya dilengkapi dengan jarum jam penunjuk skala dan angka-
angka dari pembagian skala. Jarum penunjuk akan berputar sejalan
dengan bergeraknya rahang gerak. Gerak lurus pada mistar jam ukur
memiliki gerak lurus dari rahang ukur jalan sensor diubah menjadi
gerak rotasi dari jarum penunjuk. Gerak rotasi ini terjadi karena adanya
hubungan mekanis antara roda gigi pada poros jam ukur dengan
batangbergerigi pada batang ukur.
 14

Gambar 2.13 Mistar Ingsut Jam ukur

(Sumber : hhtp://adiputrasimanjuntak.blogspot.co.id/2015/07/jenis-lain-mistar-
ingsut-dan html?m=1, diakses 16 Desember 2016)
3. Mistar ingsut Digital
Mistar ingsut digital memakai digital sebagai penggan pengukuran pada
skala nonius. Pada peluncur dipasang digital indikator pembaca skala
ukuran sehingga ukuran langsung terbaca pada layar digital. Peluncur
memiliki gigi yang menggerakkan digital. Kemudian diubah dengan
satuan panjang yang langsung terbaca dengan layar. Sebelum
melakukan pengukuran, terlebih dahulu mistar ingsut dikalibrasi.

Gambar 2.14 Mistar Insut Digital

(Sumber : hhtp://adiputrasimanjuntak.blogspot.co.id/2015/07/jenis-lain-mistar-
ingsut-dan html?m=1, diakses 16 Desember 2016)

2.5 Komponen Mistar Ingsut

Mistar ingsut tersusun dari beberapa komponen yang bersatu dan menjadi
sebuah jangka sorong atau mistar ingsut ini. Adapun bagian-bagian dari mistar
ingsut adalah sebagai berikut:
 15

1. Rahang luar (Rahang Bagian Bawah)

Rahang bagian bawah ibi di gunakan untuk mengukur dimensi yang
berada di luar. Biasanya untuk mengukur diameter luar dari sebuah
benda silindris.

Gambar 2.15 Pengukuran Menggunakan Rahang Bawah

(Sumber : hhtp://adiputrasimanjuntak.blogspot.co.id/2015/07/jenis-lain-mistar-
ingsut-dan html?m=1, diakses 16 Desember 2016)
2. Rahang dalam (Rahang Atas)
Rahang dalam berfungsi untuk mengukur diameter dalam dari sebuah
benda silindris berlubng, maupun mengukur celah dari sebuah benda.

Gambar 2.16 Mengukur celah

(Sumber : hhtp://adiputrasimanjuntak.blogspot.co.id/2015/07/jenis-lain-mistar-
ingsut-dan html?m=1, diakses 16 Desember 2016)
3. ekor
Beguna untuk mengukur kedalaman dari sebuah benda ukur atau
sebuah lubang yang membutuhkan pengukuran kedalaman.
 16

Gambar 2.17 Ekor

(Sumber : hhtp://adiputrasimanjuntak.blogspot.co.id/2015/07/jenis-lain-mistar-
ingsut-dan html?m=1, diakses 16 Desember 2016)
4. Skala utama
Skala utama berfungsi untuk melakukan pengukuran menunjukkan hasil
angka utama atau ukuran pokok dari sebuah benda kerja.

Gambar 2.18 Skala Utama

(Sumber : hhtp://adiputrasimanjuntak.blogspot.co.id/2015/07/jenis-lain-mistar-
ingsut-dan html?m=1, diakses 16 Desember 2016)
5. Skala Nonius
Skala nonius berguna untuk membaca perbandingan yang terjadi
dengan skala utama.
 17

Gambar 2.19 Skala Nonius

(Sumber : hhtp://adiputrasimanjuntak.blogspot.co.id/2015/07/jenis-lain-mistar-
ingsut-dan html?m=1, diakses 16 Desember 2016)
6. Pengunci
Pengunci ini berguna untuk menahan pergeseran dari skala nonius
dengan skala utama.

Gambar 2.20 Pengunci

(Sumber : hhtp://adiputrasimanjuntak.blogspot.co.id/2015/07/jenis-lain-mistar-
ingsut-dan html?m=1, diakses 16 Desember 2016)
7. Penggeser
Penggeser digunakan untuk menggeser skala nonius untuk proses
pengukuran.
 18

Gambar 2.21 Penggeser

(Sumber : hhtp://adiputrasimanjuntak.blogspot.co.id/2015/07/jenis-lain-mistar-
ingsut-dan html?m=1, diakses 16 Desember 2016)

2.6 Cara Penggunaan Mistar Ingsut

Berdasarkan bagian-bagian utama yang dipunyai oleh mistar ingsut, secara
umum mistar ingsut dapat digunakan antara lain unt uk mengukur ketebalan,
mengukur jarak luar, mengukur diameter luar, mengukur kedalaman, mengukur
tingkatan, mengukur celah, mengukur diameter luar, dan sebagainya.
Adapun cara penggunaan mistar ingsut adalah :
1. Putar pengunci kekiri.
2. Buka rahang.
3. Masukkan benda ukur keruang benda ukur rahang alat ukur.
4. Geser rahang agar rahang tepat pada benda.
5. Putar pengunci kekanan.
6. Lakukan perhitungan pada mistar ingsut.
 BAB III
METODOLOGI

3.1 Prosedur Praktikum Teoritis

Prosedur praktikum secara teoritis adalah :
1. Periksa kebenaran skala utama dilakukan dengan balok ukur dengan
kenaikan tebal balok ukur sebesar 5 mm( mulai skala nol sampai
dengan akhir skala utama). Hal ini digunakan untuk ketiga dari macam
sensor sebagai berikut :
0 : pengukuran luar dengan balok ukur sebagai standar
I : pengukuran dalam dengan menggunakan balok ukur yang dilengkapi
dengan pemegang balok ukur.
P :pengukuran kedalaman dengan balok ukur. Pengukuran dilakukan
diatas meja rata.

3.2 Prosedur Praktikum Aktual

Adapun proosedur aktual adalah :
1. Siapkan alat dan bahan

Gambar 3.1 Skala Nonius

(Sumber : Laboratorium pengukuran UR, 2016 )

19
 20

Gambar 3.2 Jam Ukur

(Sumber : Laboratorium pengukuran UR, 2016 )

Gambar 3.3 Digital

(Sumber : Laboratorium pengukuran UR, 2016 )

Gambar 3.4 V-Block

(Sumber : Laboratorium pengukuran UR, 2016 )
 21

Gambar 3.5 Bantalan

(Sumber : Laboratorium pengukuran UR, 2016 )

2. Buka pengunci pada jangka sorong.

Gambar 3.6 Pengunci

(Sumber : Laboratorium pengukuran UR, 2016 )

3. Letakkan benda ukur pada mistar ingsut.

Gambar 3.7 Peletakan Benda Ukur

(Sumber : Laboratorium pengukuran UR, 2016 )
 22

4. Kunci lagi pengunci pada mistar ingsut

Gambar 3.8 Penguncian

(Sumber : Laboratorium pengukuran UR, 2016 )

5. Lakukan Pengukuran pada benda ukur

Gambar 3.9 Pengukuran

(Sumber : Laboratorium pengukuran UR, 2016 )

6. Catat hasil pengukuran.

7. Lakukan hal yang sama pada mistar ingsut digital dan jam ukur.
8. Catat hasil dan bandingkan.

3.3 Alat dan Bahan

Adapun alat dan bahan yang digunakan adalah :
1. Mistar ingsut skala nonius, digital dan jam ukur
 23

Gambar 3.10 Skala nonius

(Sumber : Laboratorium pengukuran UR, 2016 )

Gambar 3.11 Jam ukur

(Sumber : Laboratorium pengukuran UR, 2016 )

Gambar 3.12 Digital

(Sumber : Laboratorium pengukuran UR, 2016 )
 24

2. Benda ukur dan V-Block dan bantalan

Gambar 3.13 V-Block

(Sumber : Laboratorium pengukuran UR, 2016 )

Gambar 3.14 Bantalan

(Sumber : Laboratorium pengukuran UR, 2016 )
 BAB IV
DATA PENGAMATAN

4.1 Data Pengamatan V-block

Gambar 4.1 Posisi Ukur V Block

25
 40

Tabel 4.1 Data V-Block

Pengamat A, V-Block Pengamat B , V-Block
Hasil
No Ukuran Hasil Ukuran Dengan Ukuran
Dengan
Jam Jam
Nonius Digital Nonius Digital
Ukur Ukur
1 A 6.54 6.7 6.88 6.6 6.65 6.91
2 B 12.64 12.4 12.3 12.74 12.3 12.17
3 C 4.74 4.95 4.85 4.8 5 4.95
4 D 13.1 13.1 13.16 13.14 13.05 13.63
5 E 6.96 6.55 6.74 6.6 6.85 6.39
6 F 15.24 15.55 15.72 15.4 15.55 15.55
7 G 4 4 4.08 4.05 3.85 3.85
8 H 5.86 5.95 6.01 6 6 5.97
9 I 13.7 13.3 13.7 13.35 13.3 13.48
10 J 12.4 12.05 12.2 12.1 12.4 11.72
11 K 4.7 4.75 4.72 4.54 4.8 4.54
12 L 5.08 5.05 5.06 5.1 5.05 5.01
13 M 5.44 5.65 5.44 5.82 5.45 5.7
14 N 11.46 11.15 11.36 11.2 11.5 11.4
15 O 13.88 13.65 13.84 13.74 13.7 13.7
16 P 3.96 4.05 3.95 4.1 4.05 3.98
17 Q 5.9 6.1 5.96 5.94 6 5.9
18 R 15.2 15.2 15.3 15.1 15.2 15.11
19 S 70.1 70.05 70.09 70 70.1 70.02
20 T 35.2 35.2 35.18 35.1 35.15 35.12
 40

Gambar 4.2 Ukur Meja Bertingkat

Tabel 4.2 Data meja bertingkat

Pengamat A Pengamat B
No Ukuran Jam
Nonius Jam Ukur Digital Nonius Digital
Ukur
1 A 11.58 11.55 11.59 11.6 11.55 11.52
2 B 94.84 94.9 94.82 94.86 94.9 94.88
3 C 91.18 91.15 91.1 91.14 91.05 91.23
4 D 19.4 19.4 19.46 19.34 19.4 19.37
5 E 44.44 44.45 44.5 44.4 44.45 44.44
6 F 132.38 132.4 132.41 132.3 132.4 132.38
7 G 20.84 20.95 20.82 20.74 20.65 20.22
8 H 24.7 24.55 24.68 24.74 24.5 24.8
9 I 12.2 12.35 12.2 12.24 12.2 12.35
10 J 30 30 29.94 29.94 29.96 29.92
11 K 17.76 17.8 17.75 17.84 17.75 17.72
12 L 11.78 11.75 11.79 11.6 11.75 11.72
13 M 54 54 53.56 53.84 53.9 53.56
 40

BAB V
ANALISA DATA

5.1 Pengolahan Data

1. V Block
Pengamat A
a. Mistar Ingsut Nonius Dengan Mistar Ingsut Digital
(mm)NoniusDigital(mm)
% = | | X 100 %...................... (5.1)
Digital(mm)
6,54 mm6,88 mm
A = | | X 100 % = 4,94 %
6,88 mm

12,64 mm 12,3 mm
B = | | X 100 % = 2,76 %
12,3 mm

4,74 mm4,85 mm
C = | | X 100 % = 2,72 %
4,85 mm

13,1 mm13,16mm
D = | | X 100 % = 0,64 %
13,16 mm

6,96 mm6,74 mm
E = | | X 100 % = 3,26 %
6,74 mm

15,24 mm15,72 mm
F = | | X 100 % = 3,05 %
15,72 mm

4 mm4,08mm
G = | | X 100 % = 1,96 %
4,08 mm

5,86 mm5,95 mm
H = | | X 100 % = 2,5 %
5,95 mm

13,7 mm13,7 mm
I = | | X 100 % = 0 %
13,7 mm

12,4 mm12,2 mm
J = | | X 100 % = 1,64 %
12,2 mm

4,7 mm4,72 mm
K = | | X 100 % = 0,42 %
4,72 mm
 29

5,08 mm5,06 mm
L = | | X 100 % = 0,4 %
5,06 mm

5,44 mm5,44 mm
M= | | X 100 % = 0 %
5,44mm

11,46 mm11,36 mm
N = | | X 100 % = 0,88 %
11,36 mm

13,88 mm13,84mm
O = | | X 100 % = 0,29 %
13,84 mm

3,96 mm3,95 mm
P = | | X 100 % = 0,25 %
3,95 mm

5,9 mm5,96 mm
Q = | | X 100 % = 1,01 %
5,96 mm

15,2 mm15,3 mm
R = | | X 100 % = 0,65 %
15,3 mm

70,1 mm70,09 mm
S = | | X 100 % = 0.01 %
70.09 mm

35,2 mm35,18 mm
T = | | X 100 % = 0,06 %
35,18 mm

b. Mistar Ingsut Jam Ukur Dengan Mistar Ingsut Digital

Jam Ukur(mm)Digital(mm)
% = | | X 100 %...................................... (5.2)
Digital(mm)

6,7 mm6,88 mm
A = | | X 100 % = 2,62 %
6,88 mm

12,4 mm 12,3 mm
B = | | X 100 % = 0,81 %
12,3 mm

4,95 mm4,85 mm
C = | | X 100 % = 2,06 %
4,85mm

13,1 mm13,16 mm
D = | | X 100% = 0,46 %
13,16 mm

6,55 mm6,74 mm
E= | | X 100 % = 2,82 %
6,74 mm
 30

15,55 mm15,72 mm
F = | | X 100 % = 1,08 %
15,72 mm

4 mm4,08 m
G = | | X 100 % = 1,96 %
4,08 mm

5,95 mm6,01 mm
H = | | X 100 % = 1 %
6,01 mm

13,3 mm13,7 mm
I = | | X 100 % = 2,92 %
13,7 mm

112,5 mm12,2 mm
J = | | X 100 % = 1,23 %
12,2 mm

4,75 mm4,72 mm
K = | | X 100 % = 0,64 %
4,72 mm

5,05 mm5,06 mm
L = | | 100 % = 0,2 %
5,06 mm

5,65 mm5,44 mm
M= | | X 100 % = 3,83 %
5,44 mm

11,15 mm11,36 mm
N = | | X 100 % = 1,85 %
11,36 mm

13,65 mm13,84 mm
O = | | X 100 % = 1,37 %
13,84 mm

4,05 mm3,95 mm
P = | | X 100 % = 2,53 %
3,95 mm

6,1 mm5,96 mm
Q = | | X 100 % = 2,35 %
5,96 mm

15,2 mm15,3 mm
R = | | X 100 % = 0,65 %
15,3 mm

70,05 mm70,09 mm
S = | | X 100 % = 0,06 %
70,09 mm

35,2 mm35,18 mm
T= = | | X 100 % = 0,06 %
35,18 mm
 40

Grafik Persen Error Pengamat A Nonius Dengan Digital

VS Jam Ukur Dengan Digital
6%

5%

4%
%Error

3%

2%

1%

0%
a b c d e f g h i j k l m n o p q r s t
Titik Pengamatan
Nonius dn Digital Jam Ukur dan Digital

Gambar 5.1 Grafik % Error Pengamat A V-Block

Pengamat B
a. Mistar ingsut nonius dengan mistar ingsut digital
Nonius(mm)Digital(mm)
% = | | X 100 %............... (5.3)
Digital
6,6 mm 6,91 mm
A = | | X 100 % = 4,49 %
6,91 mm
12,74 mm 12,17 mm
B = | | X 100 % = 4,68 %
12,17 mm
4,8 mm4,95 mm
C = | | X 100 % = 3,03 %
4,95 mm
13,14 mm13,63 mm
D =| | X 100 % = 3,6%
13,63 mm
6,6 mm6,39 mm
E = | | X 100 % = 3,29 %
6,39 mm
15,4 mm15,55 mm
F = | | 100 % = 0,96 %
15,55 mm
4,05 mm3,85 mm
G= | | X 100 % = 5,15 %
3,85 mm
 32

6 mm5,97 mm
H = | | X 100 % = 0,5 %
5,97 mm
13,35 mm13,48 mm
I =| | X 100 % = 0,96 %
13,48 mm
12,1 mm11,72 mm
J =| | X 100 % = 3,24 %
11,72 mm
4,54 mm4,54 mm
K =| | X 100 % = 0 %
4,54 mm
5,1 mm5,01 mm
L = | | X 100 % = 1,8%
5,01 mm
5,82 mm5,7 mm
M= | | X 100 % = 2,11 %
5,7 mm
11,2 mm11,4 mm
N = | | X 100 % = 1,75 %
11,4 mm
13,74 mm13,7mm
O = | | X 100 % = 0,29 %
13,7 mm
4,1 mm3,98 mm
P = | | X 100 % = 3.02 %
3,98 mm
5,944mm5,9 mm
Q = | | X 100 % = 0,68 %
5,9mm
15,1mm15,11 mm
R = | | X 100 % = 0.6 %
15,11 mm
70 mm70,02 mm
S = | | X 100 % = 0,3 %
70,02mm
35,1 mm35,12 mm
T = | | X 100 % = 0,06 %
35,12mm

b. Mistar ingsut jam ukur dengan mistar ingsut digital

Jam Ukur(mm)Digital(mm)
% | | X 100 %.....................(5.4)
Digital

6,65 mm 6,91 mm
A = | | X 100 % = 3,76 %
6,91 mm
12,3 mm 12,17 mm
B = | | X 100 % = 1,07 %
12,17 mm
5 mm4,95 mm
C = | | X 100 % = 1,01 %
4,95 mm
 33

13,05 mm13,63 mm
D = | | X 100 % = 4,26 %
13,63 mm
6,85 mm6,39 mm
E = | | X 100 % = 7,20 %
6,39 mm
15,55 mm15,55 mm
F = | | X 100 % = 0 %
15,55 mm
4,05 mm3,85 mm
G = | | X 100 % = 5,19 %
3,85 mm
6 mm5,97 mm
H = | | X 100 % = 0,5 %
5,97 mm
13,3 mm13,48 mm
I = | | X 100 % = 1,34 %
13,48 mm
12,4 mm11,72 mm
J = | | X 100 % = 5,8 %
1,72 mm
4,8 mm4,54 mm
K = | | X 100 % = 5,73 %
4,54 mm
5,05 mm5,01 mm
L = | | X 100 % = 0,80 %
5,01 mm
5,45 mm5,7 mm
M= | | X 100 % = 4,39 %
5,7 mm
11,5 mm11,4 mm
N = | | 100 % = 0,88%
11,4 mm
13,7 mm13,7 mm
O = | | X 100 % = 0 %
13,7 mm
4,05 mm4,98 mm
P = | | X 100 % = 1,76 %
4,98 mm
6 mm5,9 mm
Q = | | X 100 % = 1,69 %
5,9 mm
15,2 mm15,11 mm
R = | | X 100 % = 0,6 %
15,11 mm
70,01 mm70,02 mm
S = | | X 100 % = 0.11 %
70,02 mm
35,15 mm35,12 mm
T= | | X 100 % = 0,09%
35,12 mm
 34

%Error V-block Pengamat B Nonius Dan Digital Vs

Jarum Ukur Dan Digital
8%
7%
6%
5%
4%
3%
2%
1%
0%
a b c d e f g h i j k l m n o p q r s t

Nonius dn Digital jam ukur dan digital

Gambar 5.2 fik % Error V Block Pengamat B

2. Meja Bertingkat

1. Pengamat A

a. Mistar ingsut nonius dengan mistar ingsut digital

Nonius(mm)Digital(mm)
% = | | X 100 %............................. (5.5)
Digital
11,58 mm 11,59 mm
A = | | X 100 % = 0,09 %
11,59 mm

94,84 mm 94,82 mm
B = | | X 100 % = 0,02 %
94,82 mm

91,18 mm91,1 mm
C = | | X 100 % = 0,09 %
91,1 mm

19,4 mm19,46 mm
D = | | X 100 % = 0,31 %
19,46 mm

44,44 mm44,5 mm
E = | | X 100 % = 0,13 %
44,5 mm

132,38 mm132,41 mm
F= | | X 100 % = 0,02 %
132,41 mm
 35

20,84 mm20,82 mm
G = | | X 100 % = 0.1 %
20,82 mm

24,7 mm24,68 mm
H = | | X 100 % = 0,08 %
24,68 mm

12,2 mm12,2 mm
I = | | X 100 % = 0 %
12,2 mm

30 mm29,94 mm
J = | | X 100 % = 0,2%
29,94 mm

17,76 mm17,75 mm
K = | | X 100 % = 0,06 %
17,75 mm

11,78 mm11,79 mm
L = | | X 100 % = 0,08 %
11,79 mm

54 mm53,96 mm
M= | | X 100 % = 0.07 %
53,96 mm

b. Mistar Ingsut Jam Ukur Dengan Mistar Ingsut Digital

Jam UkurDigital
% = | | X 100 %.......................... (5.6)
Digital
11,55 mm 11,59 mm
A =| | X 100 % = 0,35 %
11,59 mm

94,9 mm 94,82 mm
B = | | X 100 % = 0,08 %
94,82 mm

91,15 mm91,1 mm
C = | | X 100 % = 0,05 %
91,1 mm

19,4 mm19,46mm
D = | | X 100 % = 0,31 %
19,46 mm

44,45 mm44,5 mm
E = | | X 100 % = 0,11 %
44,5 mm

132,4 mm132,41 mm
F=| | X 100 % = 0,01 %
132,41 mm
 36

20,95 mm20,82 mm
G = | | X 100 % = 0,62 %
20,82 mm

24,55 mm24,68 mm
H = | | X 100 % = 0,53 %
24,68 mm

12,35 mm12,2 mm
I = | | X 100 % = 1,23 %
12,2 mm

30 mm29,94 mm
J = | | X 100 % = 0,2 %
29,94mm

17,8 mm17,75 mm
K = | | X 100 % = 0,28 %
17,75 mm

11,75 mm11,79 mm
L = | | X 100 % = 0,34 %
11,79 mm

54 mm53,93 mm
M= | | X 100 % = 0,07 %
53,93 mm

Grafik % Error Meja Bertingkat Pengamat A Nonius

Dengan Digital VS Jam Ukur Dan Digital
1.40%
1.20%
1.00%
0.80%
0.60%
0.40%
0.20%
0.00%
a b c d e f g h i j k l m

Nonius dan Digital Jam ukur dan Digital

Gambar 5.3 Grafik % Error Meja Bertingkat Pengamat A

 37

Pengamat B
a. Mistar ingsut nonius dengan mistar ingsut digital
NoniusDigital
% | | X 100 %.....................................(5.7)
Digital
11,6 mm11,52 mm
A = | | X 100 % = 0,69 %
11,52 mm

94,86 mm 94,88 mm
B = | | X 100 % = 0,02%
94,88 mm

91,14 mm91,23 mm
C = | | X 100 % = 0,1 %
91,23mm

19,34 mm19,37mm
D = | | X 100 % = 0,15 %
19,37 mm

44,4 mm44,44 mm
E = | | X 100 % = 0,09 %
44,44mm

132,3 mm132,38mm
F = | | X 100 % = 0,06 %
132,38 mm

20,74 mm20,22 mm
G = | | X 100 % = 2,57 %
20,22 mm

24,74 mm24,8 mm
H = | | X 100 % = 0,24%
24,8 mm

12,24 mm12,35 mm
I = | | X 100 % = 0,89%
12,35 mm

29,94 mm 29,92mm
J = | | X 100 % = 0,07 %
29,92mm

17,84 mm17,76 mm
K = | | X 100 % = 0,45 %
17,76 mm

11,6 mm11,14 mm
L = | | X 100 % = 4,13 %
11,14 mm

5,84 mm53,92 mm
M= | | X 100 % = 0,15 %
53,92 mm
 38

b. Mistar ingsut jam ukur dengan mistar ingsut digital

Nonius(mm)Digital(mm)
% = | | X 100 ....................................(5.8)
Digital(mm)
11,55 mm 11,52 mm
A = | | X 100 % = 0,26 %
11,52 mm

94,9 mm94,88mm
B = | | X 100 % = 0,02 %
94,88 mm

91,05 mm91,23 mm
C = | | X 100 % = 0,2 %
91,23 mm

19,4 mm19,37 mm
D = | | X 100 % = 0,15 %
19,37 mm

44,45mm44,44 mm
E = | | X 100 % = 0,02 %
44,44 mm

132,4 mm132,38 mm
F = | | X 100 % = 0,02 %
132,38 mm

20,65 mm20,22 mm
G = | | X 100 % = 2,13 %
20,22 mm

24,5 mm24,8 mm
H = | | X 100 % = 1,21 %
24,8 mm

12,2 mm12,35 mm
I = | | X 100 % = 1,21 %
12,35mm

29,96 mm29,92 mm
J = | | X 100 % = 0,13 %
29,92 mm

17,78 mm17,76 mm
K = | | X 100 % = 0,06 %
17,76 mm

11,75 mm11,14 mm
L = | | X 100 % = 5,48 %
11,14 mm

53,9 mm53,92 mm
M= | | X 100 % = 0,04 %
53,92 mm
 39

%Grafik Error Meja Bertingkat Pengamat B Nonius

Dengan Digital VS Jam Ukur Dan Digital
3.00%

2.50%

2.00%

1.50%

1.00%

0.50%

0.00%
a b c d e f g h i j k l m

Nonius dan digital Jam ukur dan Digital

Gambar 5.4 Grafik % Error Meja Bertingkat Pengamat B

5.2 Analisa Data

Dari data yang didapat pada 5.1 dapat kita ketahui bahwa setiap orang
memiliki ketelitian yang berbeda beda, dapat dilihat pada grafik walaupun
pengamatnya sama sedangkan jenis mistar ingsut yang dipakai berbeda maka hasil
pengukurannya berbeda. Hal ini disebabkan oleh perbedaan kecermatan alat ukur
bahkan ketelitian sang pengamat. Perbedaan kecermatan alat ukur mengakibatkan
hasil yang berbeda pula, Karena semakin cermat alat ukur tersebut maka hasil
yang didapat akan semakin akurat. Ketelitian sang pengamat juga berpengaruh
dalam perbedaan hasil pengukuran, karena semakin cermat alat ukur yang
digunakan maka jarak antar garis nonius akan semakin rapat sehingga saat
pembacaan alat ukur pengamat harus sangat teliti, apabila tidak maka hasil
pengukuran tersebut akan terjadi kesalahan.
Kesalahan pengukuran juga terjadi akibat berbeda orang yang melakukan
pengukuran. Perbedaan tersebut dikarenakan setiap orang memiliki ketelitian
yang berbeda, serta cara orang tersebut melakukan pengukuran tersebut.
Kesalahan juga bisa terjadi karena factor pengamat yang kurang memahami
pengetahuan dasar tentang pembacaan mistar ingsut ini, sehingga dalam
pembacaan mistar ingsut mengalami kesulitan.
 40

Perbedaan hasil pengukuran juga bias diakibatkan oleh kondisi penerangan

pada tempat dilakukannya pengukuran. Apabila penerangan pada tempat
dilakukannya pengukuran kurang jelas maka ketelitian pengamat untuk membaca
alat ukur akan berkurang, sehingga sangat disarankan untuk melakukan
pengukuran ditempat yang memiliki pencahayaan yang bagus.
 BAB VI
PENUTUP

6.1 Kesimpulan
Adapun kesimpulan dari laporan ini adalah :
1. Pratikum yang digunakan dalam mistar ingsut ini menggunakan mistar
ingsut digital, mistar ingsut jam ukur dan mistar ingsut nonius.
2. Pangkalibrasian yang dilakukan dalam pratikum ini adalah dengan cara
memposisikan angka nol pada skala utama dan skala nonius sejajar.
Dengan kata lain harus sejajar. Pengkalibrasian mempengaruhi hasil
pengukuranyang dilakukan.
6.2 Saran
Adapun saran dari pratikum dan laporan ini adalah :
1. Sebaiknya sebelum melakukan pengukuran periksa alat ukur dalam
keadaan baik atau tidak.
2. Sebaiknya dalam pengukuran dilakukan dengan serius
3. Sebelum pratikum dilakukan sebaiknya pratikan dapat menguasai cara
pembacaan dan cara kalibrasi.

41
LAMPIRAN
