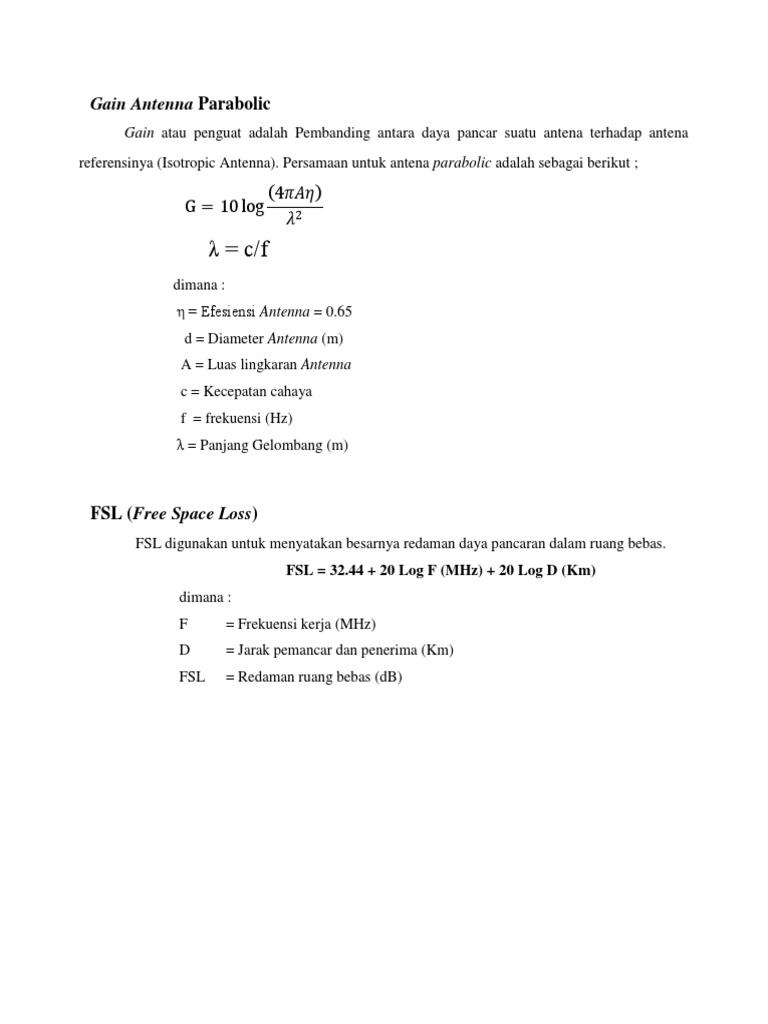

Gain Antenna Parabolic

Gain atau penguat adalah Pembanding antara daya pancar suatu antena terhadap antena
referensinya (Isotropic Antenna). Persamaan untuk antena parabolic adalah sebagai berikut ;
(4𝜋𝐴𝜂)
G = 10 log
𝜆2
λ = c/f
dimana :
η = Efesiensi Antenna = 0.65
d = Diameter Antenna (m)
A = Luas lingkaran Antenna
c = Kecepatan cahaya
f = frekuensi (Hz)
λ = Panjang Gelombang (m)

FSL (Free Space Loss)


FSL digunakan untuk menyatakan besarnya redaman daya pancaran dalam ruang bebas.
FSL = 32.44 + 20 Log F (MHz) + 20 Log D (Km)
dimana :
F = Frekuensi kerja (MHz)
D = Jarak pemancar dan penerima (Km)
FSL = Redaman ruang bebas (dB)
Contoh Perhitungan :
Diketahui :
Daya pemancar = 50.000 Watt  (TX)
Jarak pemancar TV dengan antenna penerima = 50 Km  (D)
Ketinggian pemancar = 200 m.
Frekuensi UHF = 600 Mhz  (F)
Gain antena pemancar = 30 dBi  (GTX)
Gain antena penerima = 15 dBi  (GRX)
Redaman feeder pemancar = 3 dB/100m  (ATX)
Redaman feeder penerima = 2 dB  (ARX)

Tentukan besarnya daya yang diterima pada antenna penerima… ?  RX


Jawab ;
RX = TX – ATX + GTX – FSL + GRX – ARX

 FSL = 32.44 + 20 Log F (MHz) + 20 Log D (Km)


= 32.44 + 20 Log 600 + 20 Log 50
= 32.44 + 55,56 + 33,98
= 121,98 dB
 TX = 50.000 Watt
= 10 Log 50.000 = ~ 47 dBw = 77 dBm
Maka ;

 RX = 77 dBm – 6 dB + 30 dBi – 121,98 dB + 15 dBi – 2 dB


= - 7,98 dBm = 22.02 dBµ
= 159,22 µWatt
