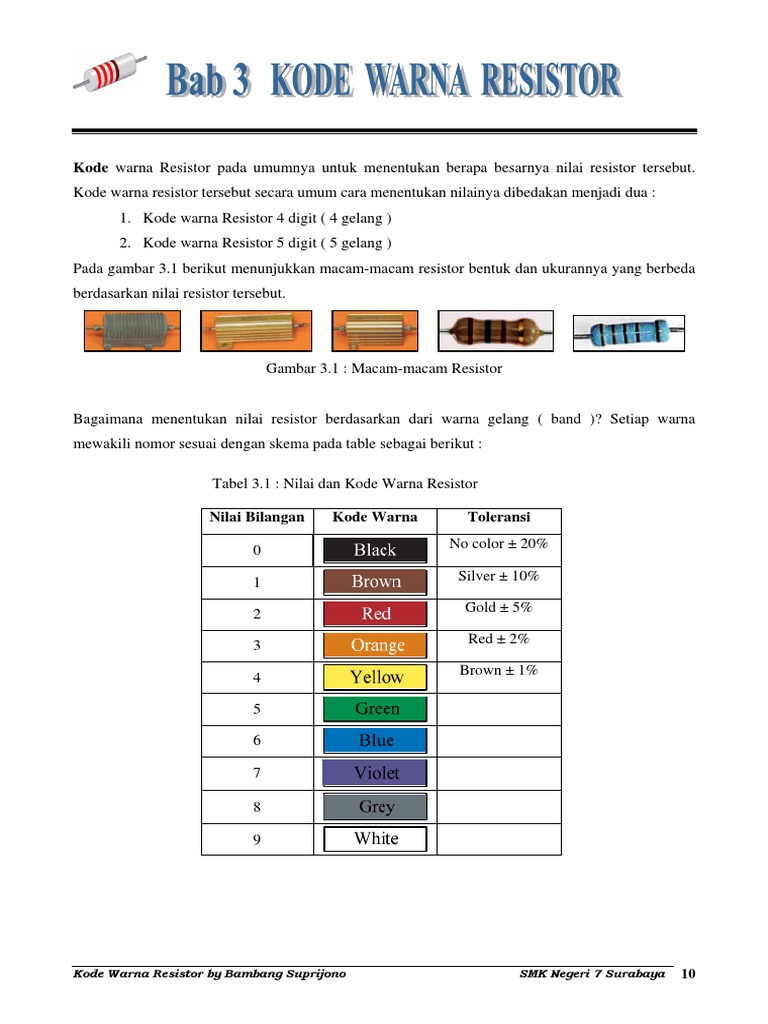

Kode warna Resistor pada umumnya untuk menentukan berapa besarnya nilai resistor tersebut.

Kode warna resistor tersebut secara umum cara menentukan nilainya dibedakan menjadi dua :
1. Kode warna Resistor 4 digit ( 4 gelang )
2. Kode warna Resistor 5 digit ( 5 gelang )
Pada gambar 3.1 berikut menunjukkan macam-macam resistor bentuk dan ukurannya yang berbeda
berdasarkan nilai resistor tersebut.

Gambar 3.1 : Macam-macam Resistor

Bagaimana menentukan nilai resistor berdasarkan dari warna gelang ( band )? Setiap warna
mewakili nomor sesuai dengan skema pada table sebagai berikut :

Tabel 3.1 : Nilai dan Kode Warna Resistor

Nilai Bilangan Kode Warna Toleransi

0 No color ± 20%

1 Silver ± 10%

2 Gold ± 5%

3 Red ± 2%

4 Brown ± 1%

Kode Warna Resistor by Bambang Suprijono SMK Negeri 7 Surabaya 10

1. Kode warna Resistor 4 digit ( 4 gelang )
Menentukan nilai resistor berdasarkan kode warna sebagai berikut :
¾ Gelang pertama dan gelang ke dua menunjukkan nilai dari kode warna yang tertera pada
resistor,
¾ Gelang ketiga menunjukkan nilai perkalian dari kode warna yang tertera pada resistor,
dan
¾ Gelang keempat menunjukkan nilai toleransi
Untuk lebih jelasnya perhatikan gambar berikut :

Gambar 3.2 : Cara membaca nilai resistor

Contoh 1 : Tentukan nilai dari resistor pada kode warna berikut

¾ Coklat, Hijau, Merah, abu-abu
Penyelesaian :
¾ Coklat, Hijau, Merah, abu-abu
Coklat , Hijau , Merah, Abu − abu
↓ ↓ ↓ ↓
1 5 10 2
± 10%
Jadi nilai resistor tersebuat adalah R = 15 x 100 ± 10% = 1500 ± 10%
R = 1500 + 150 = 1650 Ω atau R = 1500 − 150 = 1350 Ω

± 10 %

Kode Warna Resistor by Bambang Suprijono SMK Negeri 7 Surabaya 11

 Contoh 2 : Tentukan nilai dari resistor pada kode warna berikut
¾ Kuning, Ungu, Orange, abu-abu
Penyelesaian :
¾ Kuning, Ungu, Orange, abu-abu
Kuning , Ungu , Orange, Abu − abu
↓ ↓ ↓ ↓
4 7 10 3 ± 10%
Jadi nilai resistor tersebuat adalah R = 47 x 1000 ± 10% = 47000 ± 10%
R = 47000 + 4700 = 51700 Ω = 51.7 kΩ Kuning
atau Ungu

R = 47000 − 4700 = 42300 Ω = 42.3 kΩ Orange

Abu-abu

± 10 %
000
7
4

Contoh 3 : Tentukan nilai dari resistor pada kode warna berikut

¾ Coklat, Hitam, Merah, Tidak ada warna
Penyelesaian :
¾ Coklat, Hitam, Merah, Tidak ada warna
Coklat , Hitam, Merah, Tidak ada warna
↓ ↓ ↓ ↓
1 0 10 2
± 20%
Jadi nilai resistor tersebuat adalah R = 10 x 100 ± 10% = 1000 ± 20%
R = 1000 + 200 = 1200 Ω = 1.2 kΩ Coklat
atau Hitam
R = 1000 − 200 = 800 Ω Merah
Tdk ada Warna

± 20 %
00
0
1

Kode Warna Resistor by Bambang Suprijono SMK Negeri 7 Surabaya 12

 Contoh 4 : Tentukan nilai dari resistor pada kode warna berikut
¾ Biru, Abu-abu, Hitam, Emas
Biru
Penyelesaian :
Abu-abu
¾ Biru, Abu-abu, Hitam, Emas Hitam
Biru , Abu − abu , Hitam, Emas Emas

↓ ↓ ↓ ↓
6 8 10 0 ± 5%
Jadi nilai resistor tersebuat adalah R = 68 x 1 ± 5 % = 68 ± 5% ±5%
X1
R = 68 + 3,4 = 71,4 Ω 6
8

atau
R = 68 − 3,4 = 64,6 Ω

Kode Warna Resistor by Bambang Suprijono SMK Negeri 7 Surabaya 13

2. Kode warna Resistor 5 digit ( 5 gelang )
Menentukan nilai resistor berdasarkan kode warna sebagai berikut :
¾ Gelang pertama , gelang ke dua dan gelang ketiga menunjukkan nilai dari kode warna
yang tertera pada resistor,
¾ Gelang keempat menunjukkan nilai perkalian dari kode warna yang tertera pada resistor,
dan
¾ Gelang kelima menunjukkan nilai toleransi
Untuk lebih jelasnya perhatikan gambar berikut :

Band 5 (reliability)
Band 4 (tolerance)
Band 3 (multiplier)
Band 2
Band 1

Gambar 3.3 : Kode warna resistor 5 digit

Contoh 1 : Tentukan nilai dari resistor pada kode warna berikut

¾ Coklat, Hitam, Hitam,Coklat, Coklat
Penyelesaian :
¾ Coklat, Hijau, Merah, abu-abu
Coklat , Hitam, Hitam, Coklat , Cokat
↓ ↓ ↓ ↓ ↓
1 0 0 0 ± 1%
Jadi nilai resistor tersebuat adalah R = 1000 ± 1%
R = 1000 + 10 = 1010 Ω atau R = 1000 − 10 = 990 Ω

± 1%

Kode Warna Resistor by Bambang Suprijono SMK Negeri 7 Surabaya 14

 Tugas Kompetensi
No Gambar Kode Warna Nilai Resistor Keterangan
Gelang 1……………………….. ……………………………

1 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………

Gelang 1……………………….. ……………………………

2 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………

Gelang 1……………………….. ……………………………

3 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………

Gelang 1……………………….. ……………………………

4 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………

Gelang 1……………………….. ……………………………

5 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………

Gelang 1……………………….. ……………………………

6 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………

Gelang 1……………………….. ……………………………

7 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………

Kode Warna Resistor by Bambang Suprijono SMK Negeri 7 Surabaya 15

 Gelang 1……………………….. ……………………………

8 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………

Gelang 1……………………….. ……………………………

9 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………

Gelang 1……………………….. ……………………………

10 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………

Gelang 1……………………….. ……………………………

11 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………

Gelang 1……………………….. ……………………………

12 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………

Gelang 1……………………….. ……………………………

13 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………

Gelang 1……………………….. ……………………………

14 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………

Gelang 1……………………….. ……………………………

15 Gelang 2………………………. ……………………………

Gelang 3………………………. ……………………………

Gelang 4……………………….
……………………………
