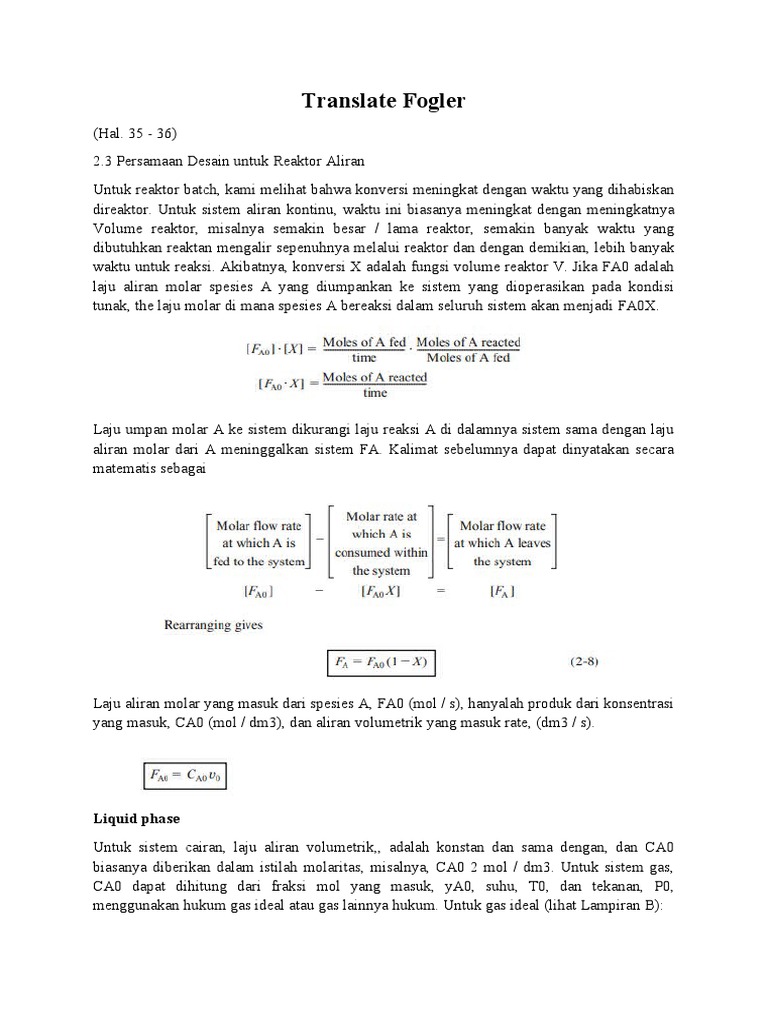

Translate Fogler

(Hal. 35 - 36)
2.3 Persamaan Desain untuk Reaktor Aliran
Untuk reaktor batch, kami melihat bahwa konversi meningkat dengan waktu yang dihabiskan
direaktor. Untuk sistem aliran kontinu, waktu ini biasanya meningkat dengan meningkatnya
Volume reaktor, misalnya semakin besar / lama reaktor, semakin banyak waktu yang
dibutuhkan reaktan mengalir sepenuhnya melalui reaktor dan dengan demikian, lebih banyak
waktu untuk reaksi. Akibatnya, konversi X adalah fungsi volume reaktor V. Jika FA0 adalah
laju aliran molar spesies A yang diumpankan ke sistem yang dioperasikan pada kondisi
tunak, the laju molar di mana spesies A bereaksi dalam seluruh sistem akan menjadi FA0X.

Laju umpan molar A ke sistem dikurangi laju reaksi A di dalamnya sistem sama dengan laju
aliran molar dari A meninggalkan sistem FA. Kalimat sebelumnya dapat dinyatakan secara
matematis sebagai

Laju aliran molar yang masuk dari spesies A, FA0 (mol / s), hanyalah produk dari konsentrasi
yang masuk, CA0 (mol / dm3), dan aliran volumetrik yang masuk rate, (dm3 / s).

Liquid phase
Untuk sistem cairan, laju aliran volumetrik,, adalah konstan dan sama dengan, dan CA0
biasanya diberikan dalam istilah molaritas, misalnya, CA0 2 mol / dm3. Untuk sistem gas,
CA0 dapat dihitung dari fraksi mol yang masuk, yA0, suhu, T0, dan tekanan, P0,
menggunakan hukum gas ideal atau gas lainnya hukum. Untuk gas ideal (lihat Lampiran B):
Sekarang kita memiliki hubungan [Persamaan (2-8)] antara aliran molar rate dan konversi,
dimungkinkan untuk mengekspresikan persamaan desain (mis., mol keseimbangan) dalam
hal konversi untuk aliran reaktor diperiksa dalam Bab 1.
2.3.1 CSTR (Juga Dikenal sebagai Reaktor Backmix atau Vat)
Ingatlah bahwa CSTR dimodelkan sebagai campuran yang baik sehingga tidak ada variasi
spasial dalam reaktor. Untuk reaksi umum

Persamaan keseimbangan mol CSTR (1-7) dapat diatur untuk

Kami sekarang mengganti FA dalam hal FA0 dan X

dan kemudian gantikan Persamaan (2-12) menjadi (2-11)

Sederhananya, kami melihat bahwa volume CSTR diperlukan untuk mencapai yang
ditentukan konversi Xi
Karena reaktor tercampur sempurna, komposisi keluar dari reaktor adalah identik dengan
komposisi di dalam reaktor, dan, oleh karena itu, laju reaksi, -rA, dievaluasi pada kondisi
keluar.

2.3.2 Reaktor Aliran Tubular (PFR)

Kami memodelkan reaktor tubular karena fluida mengalir dalam aliran plug — mis., No
gradien radial dalam konsentrasi, suhu, atau laju reaksi.1 Ketika reaktan masuk dan mengalir
secara aksial ke bawah reaktor, reaktan tersebut dikonsumsi dan konversi meningkat
sepanjang reaktor. Untuk mengembangkan PFR
persamaan desain, kita pertama kali mengalikan kedua sisi persamaan desain reaktor tubular
(1-12) dengan -1. Kami kemudian mengungkapkan persamaan keseimbangan mol untuk
spesies A in
reaksinya sebagai

Untuk sistem aliran, FA sebelumnya telah diberikan untuk molar yang masuk laju aliran FA0

dan konversi X

dan mensubstitusikan ke (2-14) memberikan bentuk diferensial dari persamaan desain

untuk reaktor aliran-plug (PFR)

Kami sekarang memisahkan variabel dan mengintegrasikan dengan batas V 0 saat X 0 untuk
mendapatkan volume reaktor aliran-sumbat yang diperlukan untuk mencapai konversi X yang
ditentukan

Untuk melaksanakan integrasi dalam desain reaktor aliran batch dan plug persamaan (2-7)
dan (2-16), serta untuk mengevaluasi persamaan desain CSTR (2-13), kita perlu mengetahui
bagaimana laju reaksi rA bervariasi dengan konsentrasi (karenanya konversi) dari spesies
yang bereaksi. Hubungan antara laju reaksi dan konsentrasi ini dikembangkan dalam Bab 3.

Desain BPR
Reaktor unggun terkemas adalah reaktor tubular yang diisi dengan partikel katalis. Dalam
PBR berat katalis W yang penting, bukan volume reaktor. Penurunan bentuk diferensial dan
integral dari persamaan desain reaktor unggun-penuh serupa dengan reaktor untuk PFR [lih.
Persamaan (2-15) dan
(2-16)]. Artinya, mengganti Persamaan (2-12) untuk FA dalam Persamaan (1-15)
memberikan

Halaman 39
Kita dapat menggunakan Gambar 2-1 untuk mengukur CSTRS dan PFRS untuk laju
aliran masuk yang berbeda. Yang kami maksud dengan ukuran adalah menentukan volume
reaktor untuk konversi tertentu atau menentukan konversi untuk volume reaktor tertentu.
Sebelum mengukur reaktor aliran, mari pertimbangkan beberapa wawasan. Jika suatu reaksi
dilakukan secara isotermal, laju biasanya terbesar pada awal reaksi ketika konsentrasi reaktan
paling besar (yaitu, bila ada konversi yang dapat diabaikan [X 0]). Oleh karena itu, laju
timbal balik (1 / -rA) akan kecil. Menjelang akhir reaksi, ketika reaktan telah habis sebagian
besar dan dengan demikian konsentrasi A kecil, konversinya besar), laju reaksi akan kecil.
Akibatnya, laju timbal balik (1 / -rA) menjadi besar.
Untuk semua reaksi ireversibel dengan orde nol lebih besar (lihat Bab 3 untuk reaksi
orde nol), saat kita mendekati konversi lengkap di mana semua reaktan pembatas digunakan
habis, 1.e., X 1, laju timbal balik mendekati tak terhingga seperti halnya volume reaktor, mis

Akibatnya, kita melihat bahwa volume reaktor tak terhingga diperlukan untuk
mencapai konversi lengkap, X = 1,0.
Untuk reaksi yang dapat dibalik (misalnya A B), konversi maksimumnya adalah
konversi kesetimbangan Xe. Pada kesetimbangan, laju reaksinya nol (rA a 0).

Oleh karena itu, dan kita melihat bahwa volume reaktor tak hingga juga diperlukan untuk
memperoleh konversi kesetimbangan yang tepat, X = Xe. Kami akan membahas Xe lebih
lanjut di Bab 4.
Contoh Desain Reaktor dan Pementasan
Diberikan -r = f (X) = Untuk menggambarkan desain reaktor aliran kontinu (yaitu, CSTR dan
PFRS), kami mempertimbangkan isomerisasi fase gas isotermal

Kita pergi ke laboratorium untuk menentukan laju reaksi kimia sebagai fungsi konversi
reaktan A. Pengukuran laboratorium yang diberikan pada Tabel 2-1 menunjukkan laju reaksi
kimia sebagai fungsi konversi. Suhunya 500 K (440 ° F), tekanan total 830 kPa (8,2 atm), dan
muatan awal ke reaktor murni A. Aliran molar yang masuk laju A adalah FA0 = 0,4 mol / s.
Jika kita mengetahui -rA sebagai fungsi dari X, kita dapat mengukur sistem reaksi isotermal
apa pun.

Data berkode kepemilikan milik Jofostan Central Research Laboratory, Çölow,

Jofostan, dan diterbitkan dalam Jofostan Journal of Chemical Engineering Research, Volume
21, halaman 73 (1993).
Mengingat persamaan desain CSTR dan PFR, (2-13) dan (2-16), kita melihat bahwa
volume reaktor bervariasi secara langsung dengan laju aliran molar FA0 dan dengan
1 F
kebalikan dari – rA ( ). misalnya,( A 0 ) X V =. Akibatnya, untuk ukuran reaktor,
−rA −rA
pertama-tama kita mengubah data mentah pada Tabel 2-1, yang memberikan -ra sebagai
F
fungsi X pertama menjadi ( A 0 ) sebagai fungsi dari X. Selanjutnya , kita kalikan dengan
−rA
memasukkan A0 sebagai fungsi dari X seperti yang ditunjukkan pada Tabel 2-2 F laju aliran
molar, Fx0, untuk mendapatkan data yang diproses untuk Fa0 = 0,4 mol / s.

Kami akan menggunakan data dalam tabel ini untuk lima Contoh Soal berikutnya.
Untuk mengukur reaktor untuk berbagai laju aliran molar yang masuk, FA0. kita akan
menggunakan baris 1 dan 3 pada Tabel 2-2 untuk membuat gambar berikut:

Gambar 2-2A Data yang diolah 1

Namun, untuk FA0 tertentu, daripada menggunakan Gambar 2-2A untuk mengukur reaktor,

itu seringkali lebih menguntungkan untuk memplot sebagai fungsi dari X,

yang disebut Plot Levenspiel. Kami sekarang akan melakukan sejumlah contoh di manakami
telah menentukan laju aliran FA0 pada 0,4 mol A / s.

Plotting sebagai fungsi X menggunakan data pada Tabel 2-2 yang kami peroleh
plot yang ditunjukkan pada Gambar 2-2B
Gambar 2-2B Plot Levenspiel dari data yang diolah 2
Kami sekarang akan menggunakan plot Levenspiel dari data yang diproses
(Gambar 2-2B) untuk mengukur CSTR dan PFR.
Contoh 2–1 Mengukur CSTR
Reaksi dijelaskan oleh data pada Tabel 2-2
harus dilakukan dalam CSTR. Spesies A memasuki reaktor dengan laju aliran molar FA0 =
0,4 mol / s, yang merupakan laju aliran yang digunakan untuk membangun Gambar 2-2B.
(a) Dengan menggunakan data pada Tabel 2-2 atau Gambar 2-2B, hitung volume yang
diperlukan untuk mencapai konversi 80% dalam CSTR.
(b) Buat bayangan area pada Gambar 2-2B yang akan memberikan volume CSTR yang
diperlukan untuk mencapai konversi 80%.
Solusi:
(a) Persamaan (2-13) memberikan volume CSTR sebagai fungsi dari FA0, X, dan –rA

(2-13)
Dalam CSTR, komposisi, suhu, dan konversi aliran limbah adalah
identik dengan fluida di dalam reaktor, karena pencampuran yang sempurna diasumsikan.
Oleh karena itu, kita perlu mencari nilai –rA (atau kebalikannya) pada X = 0.8. Dari Tabel 2-
2 atau Gambar 2-2A, kita melihat bahwa ketika X = 0,8, maka
Substitusi ke Persamaan (2-13) untuk laju aliran molar yang masuk, FA0, sebesar 0,4 mol A /
s
dan X = 0,8 memberi

(a) Buat bayangan area pada Gambar 2-2B yang menghasilkan volume CSTR. Menyusun
ulang Persamaan (2-13) memberikan
Pada Gambar E2-1.1, volume sama dengan luas persegi panjang dengan tinggi

(FA0 / –rA = 8 m3) dan alas (X = 0.8). Persegi panjang ini diarsir pada gambar.

Volume CSTR yang diperlukan untuk mencapai konversi 80% adalah 6,4 m3 saat
dioperasikan pada 500 K, 830 kPa (8,2 atm), dan dengan laju aliran molar yang masuk
sebesar A 0,4
mol / dtk. Volume ini sesuai dengan reaktor dengan diameter sekitar 1,5 m dan 3,6 m
tinggi. Ini adalah CSTR yang besar, tetapi ini adalah reaksi fase gas, dan CSTRS biasanya
tidak digunakan untuk reaksi fase gas. CSTRS digunakan terutama untuk reaksi fase cair.
Analisis: Mengingat konversi, laju reaksi sebagai fungsi konversi bersama dengan aliran
molar spesies A, kami melihat bagaimana menghitung volume CSTR. Dari data dan
informasi yang diberikan, kami menghitung volume menjadi 6,4 m3 'untuk 80% konversi.
Kami menunjukkan cara melakukan perhitungan ini menggunakan persamaan desain (2-13)
dan juga menggunakan plot Levenspiel.

Contoh 2–2 Mengukur PFR

Reaksi yang dijelaskan oleh data pada Tabel 2-1 dan 2-2 harus dilakukan dalam PFR. Laju
aliran molar yang masuk dari A adalah 0,4 mol / s.
(a) Pertama, gunakan salah satu rumus integrasi yang diberikan dalam Lampiran A.4 untuk
menentukan volume reaktor PFR yang diperlukan untuk mencapai konversi 80%.
(b) Selanjutnya, buat bayangan area pada Gambar 2-2B yang akan memberikan volume PFR
yang diperlukan untuk mencapai konversi 80%.
(c) Akhirnya, buatlah sketsa kualitatif dari konversi, X, dan laju reaksi, -rA, turunkan panjang
(volume) reaktor.

Solusi

Kita mulai dengan mengulang baris 1 dan 4 dari Tabel 2-2 untuk menghasilkan hasil yang
ditunjukkan pada
Tabel 2-3.

(a) Evaluasi volume PFR secara numerik. Untuk PFR, bentuk diferensial dari
keseimbangan mol adalah
 (2 – 16)
Kita akan menggunakan rumus kuadratur lima titik [Persamaan (A-23)] yang diberikan pada
Lampiran A.4 untuk mengevaluasi Persamaan (2-16) secara numerik. Rumus lima poin
dengan konversi akhir 0,8 memberikan empat segmen yang sama antara X = 0 dan X = 0,8,
dengan panjang ruas Δx = 0,8/4 = 0,2. Fungsi di dalam integral dievaluasi pada X = 0, X =
0.2, X = 0.4, X = 0.6, dan X = 0.8.

Menggunakan nilai [FA0 / (- rA)] yang sesuai dengan konversi yang berbeda dalam Tabel 2-
3 hasil

Volume reaktor PFR yang diperlukan untuk mencapai konversi 80% adalah 2165 dm3. Ini
volume dapat dihasilkan dari tepian 100 PFR yang masing-masing berdiameter 0,1 m dengan
panjang 2,8 m (misalnya, lihat gambar margin atau Gambar 1-8 (a) dan (b)).
(b) Volume PFR, yaitu integral dalam Persamaan (2-16), juga dapat dievaluasi dari area di
bawah kurva plot (FA0 / –rA) versus X.
 Area di bawah kurva akan memberikan volume reaktor tubular yang diperlukan mencapai
konversi yang ditentukan dari A. Untuk konversi 80%, area yang diarsir adalah kira-kira
sama dengan 2165 dm3 (2.165 m3).
c. Buat sketsa profil rA dan X di sepanjang reaktor.

Kita tahu bahwa saat kita melanjutkan ke reaktor, konversi meningkat lebih banyak dan lebih
banyak reaktan diubah menjadi produk. Akibatnya, saat reaktan dikonsumsi, konsentrasi
reaktan menurun, seperti halnya laju menghilangnya dari A untuk reaksi isotermal.
(i) Untuk X 0,2, kami menghitung volume reaktor yang sesuai menggunakan Simpson
aturan [diberikan dalam Lampiran A.4 sebagai Persamaan (A-21)] dengan kenaikan X =
0,1 dandata pada baris 1 dan 4 pada Tabel 2-2.

Volume ini (218 dm3) adalah volume di mana X = 0,2. Dari Tabel 2-3, kita lihat
laju reaksi yang sesuai pada X = 0,2 adalah

Oleh karena itu pada X = 0,2, maka

(ii) Untuk X 0.4, kita dapat kembali menggunakan Tabel 2-3 dan aturan Simpson dengan X
0.2 untuk menemukan volume reaktor yang diperlukan untuk konversi 40%.

Dari Tabel 2-3 kita melihat bahwa pada X =

0,4,

Kita dapat melanjutkan dengan cara ini untuk sampai pada Tabel E2-2.1.
Data pada Tabel E2-2.1 diplot pada Gambar E2-2.2 (a) dan (b). 1,0 0,5 0,8 0,4 0,6 0,3 ().
mol 0,4 m3.s / 0,2 0,2 0,1 0,0 0,0 500 1000 1500 2000 2500 500 1000 1500 2000 2500 V
(dm) V (dm) Gambar E2-2,2 (a) Profil konversi. Gambar E2-2.2 (b) Profil laju reaksi.
Analisis: Pada reaktor sementara konversi meningkat. Plot ini tipikal untuk reaktor yang
dioperasikan secara isotermal. mengamati bahwa laju reaksi, -rA, menurun saat kita bergerak
ke bawah Contoh 2-3 Membandingkan Ukuran CSTR dan PFR Bandingkan volume CSTR
dan PFR yang diperlukan untuk konversi yang sama menggunakan data pada Gambar 2-2B.
Reaktor manakah yang membutuhkan volume lebih kecil untuk mencapai konversi 80%:
CSTR atau PFR? Laju aliran molar yang masuk dan kondisi umpan sama dalam kedua kasus.
Solusi Kami akan kembali menggunakan data pada Tabel 2-3. TABEL 2-3 DATA YANG
DIPROSES 2 0.0 0.1 0.2 0.4 0.6 0.7 0.8 (FA-rA) (m) 0.89 1.08 1.33 2.05 3.54 5.06 8.0
Volume CSTR 6,4 m3 dan volume PFR 2,165 m3. Ketika kita
gabungkan Gambar E2-1.1 dan E2-2.1 pada grafik yang sama, Gambar 2-3.1 (a), kita lihat
itu area crosshatched di atas kurva adalah perbedaan dalam reaktor CSTR dan PFR volume.
Untuk reaksi isotermal yang lebih besar dari orde nol (lihat Bab 3), CSTR volume akan selalu
lebih besar dari volume PFR untuk konversi yang sama dan kondisi reaksi (suhu, laju aliran,
dll.).
Analisis: Kami melihat bahwa alasan volume CSTR isotermal biasanya lebih besar daripada
volume PFR adalah CSTR selalu beroperasi pada reaksi terendah rate (misalnya, –rA = 0,05
mol/m3.s pada Gambar E2-3.1 (b)). PFR, di sisi lain, dimulai dengan kecepatan tinggi di
pintu masuk dan secara bertahap menurun ke tingkat keluar, dengan demikian membutuhkan
volume yang lebih sedikit karena volume berbanding terbalik dengan laju. Bagaimanapun,
ada pengecualian seperti reaksi autokatalitik, reaksi penghambat produk, dan reaksi
eksotermis nonisotermal; tren ini tidak akan selalu menjadi kasus, seperti yang akan kita
lihat di Bab 9 dan 11.
2.5 Reaktor Seri
Berkali-kali, reaktor dihubungkan secara seri sehingga keluar aliran satu reaktor adalah
aliran umpan untuk reaktor lain. Saat pengaturan ini digunakan, sering kali mungkin untuk
mempercepat penghitungan dengan mendefinisikan konversi dalam istilah lokasi pada titik
hilir daripada yang terkait dengan reaktor tunggal. Artinya, konversi X adalah jumlah total
mol A yang bereaksi Sampai saat itu per mol A diumpankan ke reaktor pertama. Untuk
reaktor secara seri

Namun definisi ini hanya bisa digunakan saat feed stream saja
memasuki reaktor pertama dalam seri dan tidak ada aliran samping baik yang diumpankan
atau
ditarik. Laju aliran molar A pada titik i sama dengan mol reaktor pertama, dikurangi semua
mol A yang bereaksi hingga titik i
FAi = FA0 – FA0Xi
Untuk reaktor yang ditunjukkan pada Gambar 2-3, X1 pada titik i = 1 adalah konversi
dicapai dalam PFR, X2 pada titik i = 2 adalah total konversi yang dicapai saat ini
titik di PFR dan CSTR, dan X3 adalah konversi total yang dicapai oleh semua
tiga reaktor.

Untuk mendemonstrasikan ide-ide ini, mari kita pertimbangkan tiga skema berbeda dari
reaktor dalam seri: dua CSTR, dua PFR, dan kemudian kombinasi PFR dan
CSTR secara seri. Untuk mengukur reaktor ini, kami akan menggunakan data laboratorium
yang memberi
laju reaksi pada konversi yang berbeda.

2.5.1 CSTR dalam Seri

Skema pertama yang dipertimbangkan adalah dua CSTR secara seri yang ditunjukkan pada
Gambar 2-4.

Untuk reaktor pertama, laju hilangnya A adalah –rA1 pada konversi X1. Keseimbangan mol
pada reaktor 1 menghasilkan …….
Dalam reaktor kedua, laju hilangnya A, –rA2, dievaluasi pada konversi aliran keluar reaktor
2, X2. Keseimbangan tahi lalat yang stabil pada reaktor kedua adalah ……
Untuk CSTR kedua, ingatlah bahwa –rA2 dievaluasi pada X2 dan kemudian gunakan (X2 –
X1) untuk menghitung V2.
Dalam contoh berikut, kita akan kembali menggunakan laju aliran molar A. digunakan dalam
Contoh 2-1 (yaitu, FA0 = 0,4 mol A / s) dan kondisi reaksi yang diberikan dalam Tabel 2-
3.Contoh 2–4 Membandingkan Volume untuk CSTR dalam Seri Untuk dua CSTR secara
seri, 40% konversi dicapai di reaktor pertama. Apakah volume masing-masing dari dua
reaktor diperlukan untuk mencapai 80% konversi keseluruhan dari spesies A yang masuk?
(Lihat Tabel 2-3.)

Area yang diarsir pada Gambar E2-4.1 juga dapat digunakan untuk menentukan volume
CSTR 1 dan CSTR 2. Perhatikan lagi bahwa untuk CSTR secara seri, tarif rA1 dievaluasi
pada sebuah konversi 0,4 dan tingkat rA2 dievaluasi pada konversi 0,8. Volume total untuk
ini dua reaktor secara seri
V = V 1V2 = 0.82 m3 + 3.2 m3 = 4.02 m3 = 4020 dm3
Kita hanya membutuhkan –ra=f(x) dan Fa0 untuk ukuran reactor.
Dengan perbandingan, volume perlu mencapai 80% konversi dari 1 CSTR
Perhatikan pada contoh 2-5 bahwa jumlahan dari volume 2 reaktor CSTR (4.02 m3) secara
seri ini kurang dari volume 1 reaktor CSTR (6.4 m3) untuk mencapai konversi keseluruhan
yang sama.
Analisis: ketika kita memiliki reaksi dalam seri, kita dapat mempercepat analisa dan
perhitungan kita dengan menentukan konversi keseluruhan dari titik pada rangkaian, daripada
konversi masing-masing reactor. Pada contohnya, kita melihat 40% telah mencapai titik 1,
untuk keluar dari reactor yang pertama, dan jika total konversi 80% dapat dicapai pada waktu
saat keluar dari reactor kedua.
Mendekati PFR dengan Sejumlah Besar CSTR dalam Seri
Pertimbangkan untuk mendekati PFR dengan sejumlah CSTR kecil dengan volume yang
sama Vi secara seri (Gambar 2-5). Kita ingin membandingkan volume total semua CSTR
dengan volume satu reaktor aliran-sumbat untuk konversi yang sama, katakanlah 80%.

dari gambar 2-6, kita dapat pengamatan yang sangat penting! Volume total untuk mencapai
80% konversi untuk lima CSTR dari volume yang sama secara seri

Fakta bahwa kita bisa

memodelkan PFR dengan
sejumlah besar
CSTR adalah file
hasil penting.

Gambar 2-6 Plot Levenspiel menunjukkan perbandingan CSTR secara seri dengan
satu PFR.
Dari Gambar 2-6, kami mencatat pengamatan yang sangat penting! Total volume yang ingin
dicapai 80% konversi untuk lima CSTR dengan volume yang sama secara seri "kira-kira
sama dengan volume PFR. Saat kami membuat volume masing-masing CSTR lebih kecil dan
meningkatkan jumlah CSTR, total volume CSTR secara seri dan volume PFR akan menjadi
identik. Artinya, kita bisa memodelkan PFR dengan besar jumlah CSTR secara seri. Konsep
menggunakan banyak CSTR secara seri untuk memodelkan PFR akan digunakan nanti dalam
sejumlah situasi, seperti pemodelan peluruhan katalis di tempat tidur yang dikemas. reaktor
atau efek panas transien di PFRs.
2.5.2 PFR dalam Seri
Kami melihat bahwa dua CSTR secara seri memberikan volume total yang lebih kecil
daripada satu CSTR untuk mencapai konversi yang sama. Kasus ini tidak berlaku untuk dua
reaktor aliran-sumbat dihubungkan secara seri yang ditunjukkan pada Gambar 2-7

bahwa tidak penting apakah Anda menempatkan dua reaktor aliran-sumbat secara seri atau
memiliki satu reaktor aliran-sumbat kontinu; total volume reaktor yang dibutuhkan untuk
mencapai konversi yang sama adalah identik!

2.5.3 Kombinasi CSTR dan PFR dalam Seri

Urutan terakhir yang akan kita pertimbangkan adalah kombinasi CSTR dan PFR seri. Contoh
industri reaktor secara seri ditunjukkan pada foto pada Gambar 2-9. Urutan ini digunakan
untuk dimerisasi propilen (A) menjadi olefin (B), misalnya,
Gambar 2-9.Unit Dimersol G (katalis organologam) (dua CSTR dan satu tubular reactor
secara seri) untuk dimerisasi propilena menjadi olefin. Institut Français du Proses pétrole.
Foto milik Editions Technip (Institut Français du Pétrole).s
Skema sistem reaktor industri pada Gambar 2-9 ditunjukkan pada Gambar 2-10.
