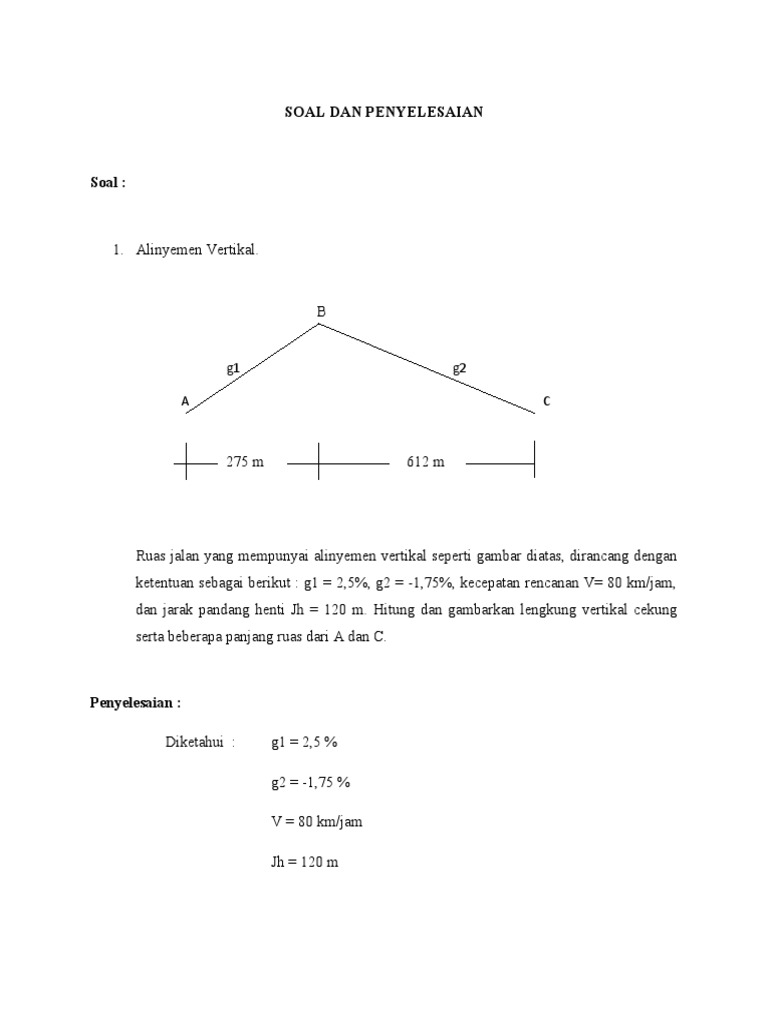

SOAL DAN PENYELESAIAN

Soal :

1. Alinyemen Vertikal.

g1 g2

A C

275 m 612 m

Ruas jalan yang mempunyai alinyemen vertikal seperti gambar diatas, dirancang dengan
ketentuan sebagai berikut : g1 = 2,5%, g2 = -1,75%, kecepatan rencanan V= 80 km/jam,
dan jarak pandang henti Jh = 120 m. Hitung dan gambarkan lengkung vertikal cekung
serta beberapa panjang ruas dari A dan C.

Penyelesaian :

Diketahui : g1 = 2,5 %

g2 = -1,75 %

V = 80 km/jam

Jh = 120 m
Ditanya : Hitung dan gambarkan lengkung vertical cekung ?

Penyelesaian :

 Tahap 1 Perbedaan
Kelandaian. A = g1 – g2
= 2,5 % - (-1,75%)
= 0,0425 4,25 %

 Tahap 2 Tentukan Jarak

Pandang. Jh = 120 m

 Tahap 3
Berdasarkan syarat keamanan JPH untuk Jh < Lv.

40 𝑥 (120)2
Lv =
399

= 153,38 m Memenuhi.

Untuk Jh > Lv

399
Lv = 2 𝑥 120 −
4,25
= 140,25 m Memenuhi

 Tahap 4
Menentukan Lv dari syarat Lv tersebut dipilih yang terpanjang agar tidak
terjadi Overlap = 153, 38 m
 Tahap 5

𝐴 𝑥 Lv
E=
800
4,25 𝑥 153,38
=
800

= 0,81 m
 Tahap 6
Gambar Alinyement Vertikal

 Tahap 7 Menentukan stationing dan Elevasi rencana sumbu

jalan. PLV STA = STA PPV – LV
= 6 + 887 - 1 ( 153,38 )
2

= 6 + 810.04
