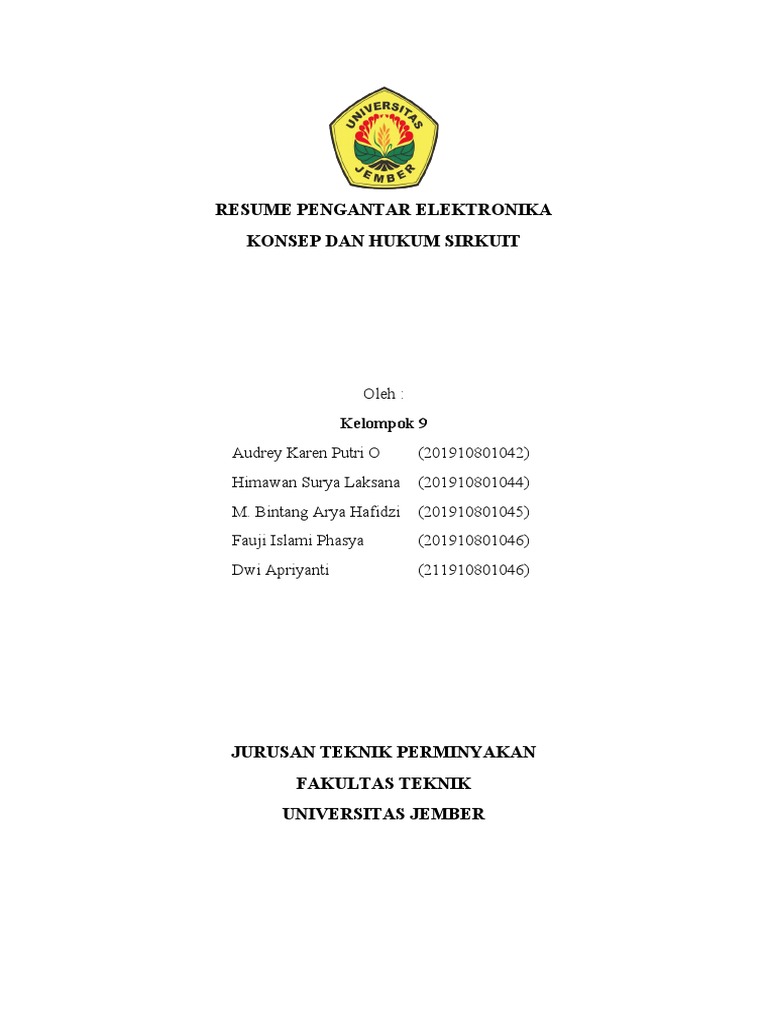

RESUME PENGANTAR ELEKTRONIKA

KONSEP DAN HUKUM SIRKUIT

Oleh :
Kelompok 9
Audrey Karen Putri O (201910801042)
Himawan Surya Laksana (201910801044)
M. Bintang Arya Hafidzi (201910801045)
Fauji Islami Phasya (201910801046)
Dwi Apriyanti (211910801046)

JURUSAN TEKNIK PERMINYAKAN

FAKULTAS TEKNIK
UNIVERSITAS JEMBER
 MATERI 2 : KONSEP SIRKUIT

2.1 Elemen Passive dan Active

Perangkat listrik diwakili oleh diagram rangkaian atau jaringan yang dibangun dari
pengaturan seri dan parallel elemen dua terminal. Elemen aktif adalah sumber tegangan atau
arus yang mampu memasok energi ke jaringan. Resistor, induktor, dan kapasitor adalah
elemen pasif yang mengambil energi dari sumber dan mengubahnya menjadi bentuk lain atau
menyimpannya di medan listrik atau magnet.

Gambar 2-2 mengilustrasikan tujuh elemen rangkaian dasar. Elemen (a) dan (b)
adalah sumber tegangan, (c) dan (d) adalah sumber arus. Sumber tegangan yang tidak
terpengaruh oleh perubahan yang terhubung sirkuit adalah sumber independent yang
diilustrasikan oleh lingkaran pada Gambar. 2-2(a). Sumber tegangan tergantung yang berubah
dalam beberapa cara dengan kondisi pada sirkuit yang terhubung ditunjukkan oleh simbol
persegi pada Gambar 2-2(b). Sumber tersebut juga dapat berupa independen atau dependen
dengan simbol yang sesuai ditunjukkan pada (c) dan (d). Tiga elemen rangkaian pasif
ditunjukkan pada Gambar 2-2(e), (f), dan (g).

Diagram sirkuit yang ditunjukkan merupakan sirkuit parameter-bersama. Hal tersebut

karena elemen tunggal dalam satu lokasi digunakan untuk mewakili resistansi, induktansi,
atau kapasitansi terdistribusi. Misalnya, kumparan terdiri dari sejumlah besar lilitan kawat
berinsulasi yang memiliki hambatan di seluruh panjangnya kabel. Namun demikian,
hambatan tunggal yang disatukan di satu tempat seperti pada Gambar. 2-3(b) atau (c)
mewakili distribusi perlawanan. Induktansi juga disamakan di satu tempat, baik secara seri
dengan resistansi seperti pada (b) atau di paralel seperti pada (c).
 Secara umum, kumparan dapat diwakili oleh rangkaian elemen rangkaian seri atau
paralel. Frekuensi tegangan yang diberikan mungkin mengharuskan satu atau yang lain
digunakan untuk mewakili perangkat.

2.2 Sign Convention / Konvensi Penanda

Fungsi tegangan dan polaritas harus ditentukan untuk sepenuhnya menggambarkan

sumber tegangan. Polaritas tanda, + dan , ditempatkan di dekat konduktor dari simbol yang
mengidentifikasi sumber tegangan.

Sumber arus memerlukan arah yang ditunjukkan, serta fungsi, seperti yang
ditunjukkan pada Gambar 2-4(b). Untuk elemen rangkaian pasif R, L, dan C, ditunjukkan
pada Gambar 2-4(c), terminal di mana arus masuk umumnya diperlakukan sebagai positif
sehubungan dengan terminal di mana arus keluar.

2.3 Hubungan Tegangan dan Arus

Resistansi elemen rangkaian pasif R, induktansi L, dan kapasitansi C didefinisikan

dengan cara tegangan dan arus terkait untuk elemen individu. Misalnya, jika tegangan u dan
arus i untuk satu elemen dihubungkan oleh konstanta, maka elemen tersebut adalah
hambatan, R adalah konstanta proporsionalitas, dan u = Ri. Demikian pula, jika tegangan
sebanding dengan turunan waktu arus, maka elemennya adalah induktansi, L adalah

di
konstanta proporsionalitas, dan u = L . Akhirnya, jika arus dalam elemen sebanding dengan
dt
turunan waktu dari tegangan, maka elemen tersebut adalah kapasitansi, C adalah konstanta

du
proporsionalitas, dan i = C .
dt

Tabel 2-1 merupakan hubungan untuk tiga elemen rangkaian pasif. Perhatikan arahnya dan
polaritas tegangannya.
2.4 Resistance
Perangkat listrik yang mengkonsumsi energi harus memiliki resistor (juga disebut
resistansi) di sirkuitnya model. Induktor dan kapasitor dapat menyimpan energi tetapi seiring
waktu mengembalikan energi itu ke sumbernya atau ke sumber lainnya elemen sirkuit. Daya

u2
dalam resistor, diberikan oleh p = ui = i 2, R = , dan selalu positif. Energi kemudian
R
ditentukan sebagai integral dari daya sesaat

2.5 Inductance
Elemen rangkaian yang menyimpan energi dalam medan magnet adalah induktor
(juga disebut induktansi). Dengan arus variabel waktu, energi umumnya disimpan selama
beberapa bagian siklus dan kemudian dikembalikan ke sumber selama orang lain. Ketika
induktansi dihilangkan dari sumbernya, medan magnet akan runtuh; di dalam dengan kata
lain, tidak ada energi yang disimpan tanpa sumber yang terhubung. Satu set konduktor
parallel menunjukkan induktansi yang harus dipertimbangkan pada sebagian besar frekuensi.
Hubungan kekuatan dan energi adalah sebagai mengikuti
 1 2
Energi yang tersimpan dalam medan magnet suatu induktansi adalah wL = Li
2
2.6 Capacitance
Elemen rangkaian yang menyimpan energi dalam medan listrik adalah kapasitor (juga
disebut kapasitansi). Ketika tegangan adalah variabel selama siklus, energi akan disimpan
selama satu bagian dari siklus dan dikembalikan di bagian berikutnya. Kapasitor
mempertahankan muatan dan medan listrik dapat tetap ada setelah sumber dihilangkan. Ini
dibebankan kondisi dapat tetap sampai jalur pelepasan disediakan, pada saat energi
dilepaskan. Muatan, q = Cu, pada kapasitor menghasilkan medan listrik dalam dielektrik
yang merupakan mekanisme penyimpanan energi. Di dalam kapasitor keping sejajar
sederhana terdapat kelebihan muatan pada satu pelat dan kekurangan pada pelat lainnya. Dia
adalah pemerataan muatan-muatan ini yang terjadi ketika kapasitor dikosongkan. Kekuatan
dan energi hubungan untuk capa kutipan adalah sebagai berikut.

1 2
Energi yang tersimpan dalam medan listrik kapasitansi adalah wC = Cv
2
2.7 Diagram Sirkuit
Diagram sirkuit dapat dibangun dengan berbagai cara yang mungkin terlihat berbeda
tetapi sebenarnya identik. Diagram yang disajikan dalam suatu masalah mungkin tidak
menyarankan yang terbaik dari beberapa metode solusi. Akibatnya, diagram harus diperiksa
sebelum solusi dimulai dan digambar ulang jika perlu untuk menunjukkan lebih jelas
bagaimana elemen saling berhubungan.

Gambar 2.6

2.8 Resistor Non-Linear

 Hubungan arus-tegangan dalam suatu elemen mungkin tidak harus linier. Contohnya
adalah lampu filamen yang pada tegangan lebih tinggi menarik arus yang lebih kecil secara
proporsional. Perangkat listrik penting lainnya yang dimodelkan sebagai resistor nonlinier
adalah sebuah dioda. Dioda adalah perangkat dua terminal yang secara kasar menghantarkan
arus listrik dalam satu arah (dari anoda ke katod disebut bias maju) jauh lebih baik daripada
arah yang berlawanan (bias mundur). Panah dari anoda ke katoda dan menunjukkan arah
maju (i > 0). A tegangan positif kecil di terminal dioda bias dioda ke arah maju dan dapat
menghasilkan arus yang besar. Tegangan negatif membiaskan dioda ke arah sebaliknya dan
menghasilkan arus yang kecil bahkan pada nilai tegangan yang besar. Dioda ideal adalah
model rangkaian yang bekerja seperti sakelar sempurna.
 MATERI 3 : HUKUM SIRKUIT
3.1 Pendahuluan
Sirkuit atau jaringan listrik terdiri dari sejumlah elemen sirkuit tunggal yang saling
berhubungan. Rangkaian umumnya akan berisi setidaknya satu sumber tegangan atau arus.
Susunan elemen menghasilkan serangkaian batasan baru antara arus dan tegangan. Tujuan
yang mendasari mendefinisikan elemen individu, menghubungkan mereka dalam jaringan,
dan memecahkan persamaannya adalah untuk menganalisis kinerja perangkat listrik seperti
motor, generator, trafo, transduser listrik, dan sejumlah perangkat elektronik. Solusinya
umumnya menjawab pertanyaan yang diperlukan tentang pengoperasian perangkat dalam
kondisi yang diterapkan oleh sumber energi.

3.2 Hukum Tegangan Kirchhoff

Setiap jalur tertutup dalam jaringan, hukum tegangan Kirchhoff menyatakan bahwa
jumlah aljabar dari tegangan adalah nol. Beberapa tegangan akan menjadi sumber, sementara
yang lain akan dihasilkan dari arus dalam elemen pasif menciptakan tegangan, yang kadang-
kadang disebut sebagai drop tegangan. Hukum berlaku sama baiknya untuk sirkuit didorong
oleh sumber konstan, DC, sumber variabel waktu, v(t) dan i(t), dan ke sirkuit yang
digerakkan oleh sumber.
CONTOH 3.1 Tulis persamaan hukum tegangan Kirchhoff untuk rangkaian yang
ditunjukkan pada Gambar 3-1

Mulai dari sudut kiri bawah sirkuit, untuk arah arus seperti yang ditunjukkan, memiliki :
−v a+ v 1 +v b + v 2+ v 3=0
−v a+ iR1 + v b+ iR2 +iR 3=0
v a−v b=i (R1 + R2 + R3)
3.3 Arus Hukum Kirchhoff
Sambungan dua atau lebih elemen rangkaian menciptakan persimpangan yang disebut
simpul. Persimpangan antara dua elemen disebut simpul sederhana dan tidak ada pembagian
hasil saat ini. Persimpangan tiga atau lebih elemen disebut simpul utama, dan di sini
pembagian saat ini memang terjadi. Arus Hukum Kirchhoff menyatakan bahwa jumlah
aljabar arus pada simpul adalah nol. Alternatifnya dapat dinyatakan bahwa jumlah dari arus
yang masuk ke suatu simpul sama dengan jumlah arus yang keluar dari simpul tersebut.
Metode tegangan simpul dari analisis rangkaian yang diperkenalkan di Bagian 4.3 didasarkan
pada persamaan yang ditulis pada simpul utama jaringan dengan menerapkan KCL. Dasar
hukumnya adalah kekekalan muatan listrik.
Contoh 3.2 Tulis persamaan KCL untuk simpul utama yang ditunjukkan pada Gambar 3-2.
i 1−i 2+ i3 −i 4−i 5=0
i 1+ i3 =i2 +i 4 +i 5

3.4 Elemen Sirkuit Seri

Tiga elemen rangkaian pasif dalam hubungan seri seperti yang ditunjukkan pada Gambar.
3-3 memiliki arus yang sama i. Tegangan pada elemen adalah v1 , v 2 , dan v 3. Tegangan total v
adalah jumlah dari masing-masing tegangan:
v=v 1 + v 2+ v 3
Jika elemennya adalah resistor,
v=iR 1+iR 2 +iR 3
¿ i(R1 + R2 + R3)
¿ iR eq
dimana hambatan ekuivalen tunggal Req menggantikan tiga resistor seri.
Untuk sejumlah resistor secara seri, kami memiliki persamaan Req =R1 + R2 +…
Jika tiga elemen pasif adalah induktansi,
di di di
v=L1 + L2 + L3
dt dt dt
di
¿ ( L1 + L2+ L3 )
dt
di
¿ Leq
dt
Memperluas ini ke sejumlah induktansi secara seri, kami memiliki persamaan
Leq =L+ L2+ …
Jika ketiga elemen rangkaian adalah kapasitansi, dengan asumsi muatan awal nol sehingga
konstanta integrasi adalah nol,
1 1 1
v= ∫ i dt + ∫ i dt + ∫ idt
C1 C2 C3

¿ ( C1 + C1 + C1 )∫ i dt
1 1 1

1
idt
Ceq ∫
¿

Kapasitansi ekivalen dari beberapa kapasitansi seri ditemukan dari persamaan

1/C eq=1/C 1+ 1/C 2 +…
CONTOH 3.3 Resistansi ekivalen dari tiga resistor yang dirangkai seri adalah 750,0 Ω . Dua
resistor adalah 40,0 dan 410,0 Ω .
Berapakah hambatan ohmik resistor ketiga?
Req =R1 + R2 + R3
750.0=40.0+ 410.0+ R3∧R3 +300.0 Ω
CONTOH 3.4 Dua buah kapasitor,C 1 = 2,0 μF dan C 2 = 10,0 μF, dihubungkan secara seri.
Temukan kapasitansi yang setara.
Ulangi jika C 2 adalah 10,0 pF.
 C1 C2 (2.0 x 10−6)(10 .0 x 10−6)
C eq= = =1.67 μF
C 1+C 2 2.0 x 10−6 +10.0 x 10−6
Jika C 2=10.0 pF
(2.0 x 10−6 )(10.0 x 10−12 ) 2 0.0 x 10−18
C eq= = =10.0 pF
2.0 x 10−6 +10.0 x 10−12 2.0 x 10−6
di mana kontribusi 10.0 x 10−12 pada jumlah C 1 + C 2 dalam penyebut dapat diabaikan dan
oleh karena itu dapat dihilangkan.
Catatan: Bila dua kapasitor seri berbeda dalam jumlah besar, kapasitansi ekivalen pada
dasarnya sama dengan nilai yang lebih kecil dari keduanya.

3.5 Elemen Sirkuit Paralel/sejajar

Untuk tiga unsur sirkuir yang dihubungkan secara parallel sebagaimana diperlihatkan
pada gambar 3-4, KCL menyatakan bahwa arus i memasuki nodus utama jumlah dari ketiga
arus meninggalkan nodus melalui cabang – cabang.

Gambar 3-4

i = i1 +i2+i3
Resistensi tiga elemen pasif adalah,
v v v v v v 1
i = R + R + R =( R + R + R ). V = R .v
1 2 3 1 2 3 eq

untuk beberapa hambatan parallel,

1 1 1
= +
R eq R 1 R 2
+…

Kasus dua hambatan secara bersamaan sering terjadi dan patut disebutkan secara khusus.
Resis yang setara dengan dia hambatan secara parallel diberikan oleh produk di atas dari
jumlah resistensi.
R 1 R2
Req =
R 1 + R2

Contoh 3.5
Carilah hambatan yang setara dari :
 a. Dua hambatan 60 Ω dalam parallel
b. Tiga hambatan dalam parallel
Penyelesaian:
a. Diketahui:
R1= 60 Ω

R2 = 60 Ω

R 1 R2
Req =
R 1 + R2
60Ω . 60 Ω
Req =
60Ω +60 Ω
Req = 30 Ω

1 1 1 1
b. R = 60,0 + 60,0 + 60,0
eq
Req = 20 Ω

Catatan : untuk hambatan n identic secara parallel hambatan setara dengan R/n. kombinasi
induktansi secara parallel memiliki penjelesan yang serupa dengan hambatan mereka dalam
paralel:
1 1 1 L L
= + + … dan untuk dua induktansi, Leq = 1 2
Leq L1 L2 L1 + L 2

Contoh 3.6
Dua induktansi L1 = 3,0 Mh dan L2 = 6,0 terhubung secara parallel. Temukan Leq.
Penyelesaian:
1 1 1
= +
Leq 3,0 mH 6,0 mH
dan Leq = 2,0 mH

Dengan 3 kapasitor yang parallel,

dv dv dv dv dv
і= C1 + C2 + C3 = (C 1 + C2 + C3) = Ceq
dt dt dt dt dt
untuk beberapa kapasitor parallel, Ceq = C1 + C2 + … yang merupakan bentuk yang sama
dengan resistor yang seri.
3.6 Divisi Tegangan
Serangkaian resistor yang dihungkan seperti yang ditunjukkan pada gambar 3-5
disebut sebagai pembagi tegangan. Konsepnya meluas melampaui rangkaian resistor dan
berlaku sama untuk impedansi dalam seri.
