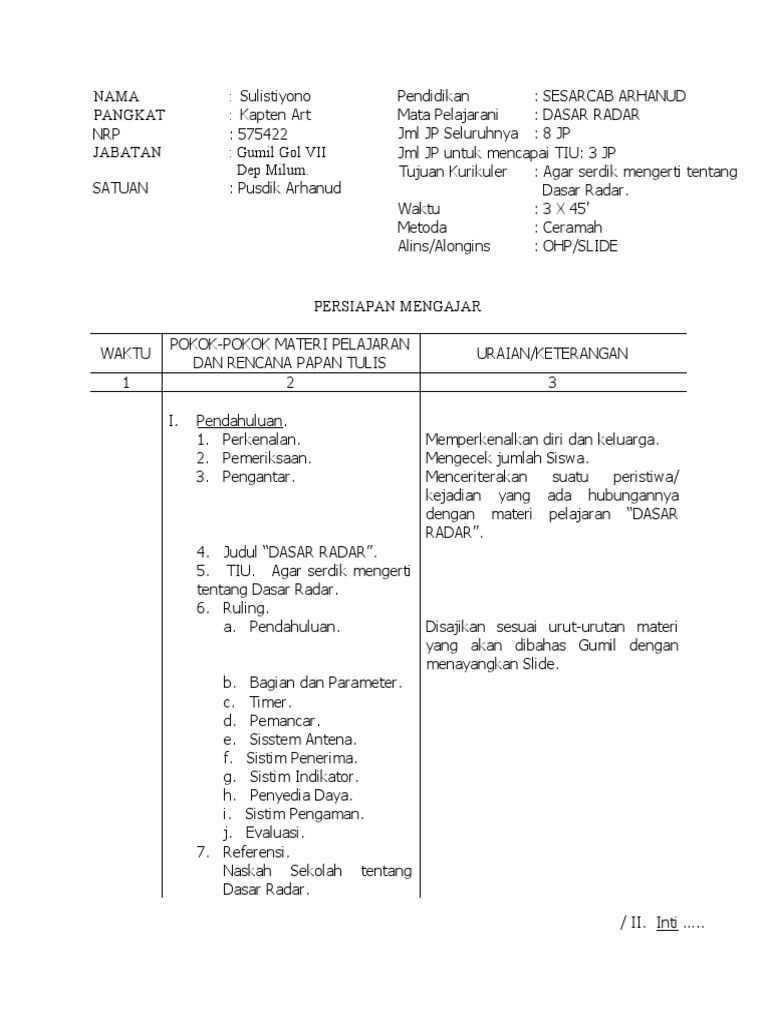

NAMA : Sulistiyono Pendidikan : SESARCAB ARHANUD

PANGKAT : Kapten Art Mata Pelajarani : DASAR RADAR

NRP : 575422 Jml JP Seluruhnya : 8 JP
JABATAN : Gumil Gol VII Jml JP untuk mencapai TIU: 3 JP
Dep Milum. Tujuan Kurikuler : Agar serdik mengerti tentang
SATUAN : Pusdik Arhanud Dasar Radar.
Waktu : 3 X 45’
Metoda : Ceramah
Alins/Alongins : OHP/SLIDE

PERSIAPAN MENGAJAR

POKOK-POKOK MATERI PELAJARAN

WAKTU URAIAN/KETERANGAN
DAN RENCANA PAPAN TULIS
1 2 3

I. Pendahuluan.
1. Perkenalan. Memperkenalkan diri dan keluarga.
2. Pemeriksaan. Mengecek jumlah Siswa.
3. Pengantar. Menceriterakan suatu peristiwa/
kejadian yang ada hubungannya
dengan materi pelajaran “DASAR
RADAR”.
4. Judul “DASAR RADAR”.
5. TIU. Agar serdik mengerti
tentang Dasar Radar.
6. Ruling.
a. Pendahuluan. Disajikan sesuai urut-urutan materi
yang akan dibahas Gumil dengan
menayangkan Slide.
b. Bagian dan Parameter.
c. Timer.
d. Pemancar.
e. Sisstem Antena.
f. Sistim Penerima.
g. Sistim Indikator.
h. Penyedia Daya.
i. Sistim Pengaman.
j. Evaluasi.
7. Referensi.
Naskah Sekolah tentang
Dasar Radar.

/ II. Inti …..

 2

1 2 3
II. Inti.
1. Langkah ke - 1
Bagian besar Radar
a. Bagian besar Radar. 1) Timer
2) Pemancar
3) Penerima
4) Sistim Antene (TRS)
5) Display
6) Power Suply
b. Parameter Radar. Setiap Radar memiliki besaran-
besaran tertentu yang disebut Kons-
tanta atau Parameter. Parameter
harus dipilih untuk menentukan :
1) Penggunaan Taktis.
2) Ketelitian.
3) Ukuran/bentuk fisik.
4) Pembentukan dan penerimaan
signal.
1) Freg-Pembawa. Merupakan frequensi dimana tenaga
RF dibentuk faktor-faktor yang
mempengaruhi pemilihan freq
pembawa :
a) Pengarahan tenaga RF.
b) Pembentukan dan penerimaan
tenaga RF.
c) Penguatan.
Ukuran pola pancaran berpengaruh
pada faktor penguatan (GAIN)
sehingga semakin besar freg
pembawa semakin kecil ukuran
antena, tetapi daya pancar akan
semakin berkurang.
2) Freg ulang Pulsa Merupakan frequensi dimana tenaga
(PRF). RF dibentuk faktor-faktor yang
mempengaruhi pemilihan freq
pembawa :
3) Lebar pulsa (Pulsa Menunjukkan lebar satu pulsa yang
Width). terpancar dan dinyatakan dalam
satuan waktu. Lebar pulsa akan
berpengaruh pada jarak capai Radar.
Contoh : Diket. Lebar pulsa Radar
Giraffe : 3 eps.

/. Kita …..
 3

1 2 3

Kita ingat t = V dimana f = 1

f T
t= V
1
T
-6
T = 3.10 det
V = 3.108 m/det
t = 3.108 m/det = 3.108 3.10-6m
1
3.10-6 det = 900 m
4) Daya Pancar. Tx Radar menghasilkan tenaga RF
dalam bentuk pulsa-pulsa yang
dipancarkan/detik mempunyai waktu
henti (interval) antar pulsa yang
relatif lebih panjang bila
dibandingkan dengan lebar pulsa.
a) Daya puncak yaitu daya yang
diukur oleh meter daya pada saat
Radar tidak pancarkan pulsa tetapi
memancar terus menerus (CW
Radar).
b) daya rata-rata merupakan daya
nyata yang diukur selama Radar
pancarkan pulsa selama periode
waktu tertentu.
Hubungan antara Daya puncak
dengan daya rata-rata :
Pr =t dimana : Pr = Daya rata-rata
Pp T Pp = Daya puncak
t = Lebar pulsa
T = Waktu ulang pulsa
5) Lebar pancaran. Bentuk pancaran tergantung pada
bentuk antene. Sudut puncak
berkas pancaran mempunyai harga
tertentu. Kuat pancaran tidak sama
disetiap sudut ruang. Kuat pancaran
terbesar berada disekitar sudut
puncak.

/ 6) Jarak …..
 4

1 2 3

6) Jarak Max Radar. Jarak Max Radar tergantung dari

jenis, bentuk serta posisi sasaran
semakin jauh sasaran antene daya
akan terbagi dalam biasaan yang
lebih besar.
2. Langkah ke - 2 Disebut juga KEYER atau
Timer. SYNCHRONIZER berfungsi sebagai
penyedia signyal penyinchro yang
diperlukan untuk menyingkrokan
bekerjanya tiap-tiap bagian radar,
sehingga bagian-bagian radar dapat
bekerja sesuai urutan :
a. Jenis Timer.
1) Timer terpisah. Terpisah dari
Radar.
2) Timer sndiri. Menjadi satu
dengan Radar.
b. Signyal yang dihasilkan.
1) Pulsa triger untuk pemancar
2) Pulsa triger atau pulsa gigi
gergaji untuk Indikator.
3. Langkah ke - 3 Merupakan bagian Radar yang
Pemancar (TX). berfungsi untuk menghasilkan tenaga
RF dalam bentuk pulsa yang sangat
sempit. Untuk menghasilkan pulsa
tersebut harus tersedia.
a. Frequensi pembawa.
b. Generator RF.
1) Oscilator (400-600 MHZ).
2) Magnetron (gel micro).
3) Magnetron Oscilator.
4) Klystron.
5) TWT (traveling Wave Tube).
Cara pembentukan Pulsa (Pulsasi).
1) Pembuatan pulsa sendiri
2) Penguatan tertentu yang dibutuh-
kan bagi kerjanya gen RF.
c. Modulator. Bag TX yang
menghasilkan ribuan pulsa/det serta
mengatur waktu/derasi pulsa serta
Interval antar pulsa.
 / III. Akhir …..
5

1 2 3

III. Akhir / Penutup.

1. Kesempatan bertanya. Memberikan kesempatan bertanya
kepada siswa tentang materi yang
telah dijelaskan.
2. Pemeriksaan. Memberikn pertanyaan kepada siswa
a. Sebutkan Parameter Radar !
b. Jelaskan tentang lebar pulsa !
3. Ringkasan. Memberikan ringkasan singkat dari
seluruh materi yang merupakan inti
pelajaran.
4. Penutup.

Mengetahui, Batu, - - 2005

A.n. KEPALA DEPARTEMEN SISTIM SENJATA GUMIL / PELATIH

NURUDDIN T. SULISTIYONO
MAYOR ART NRP 31693 KAPTEN ART NRP 575422
