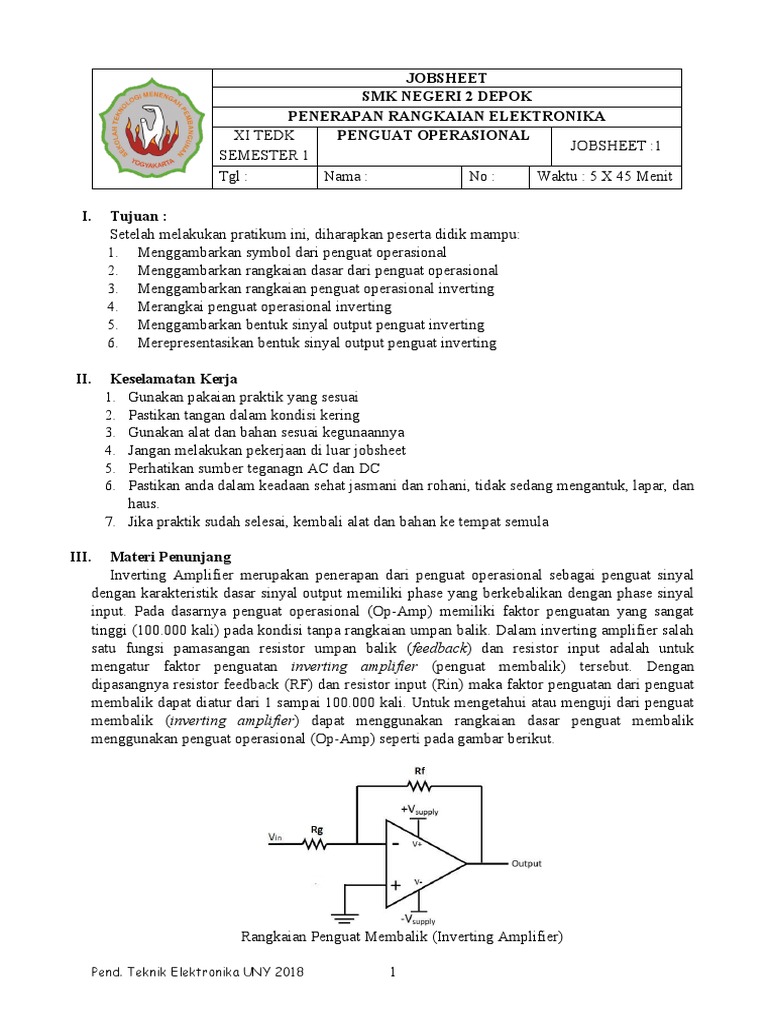

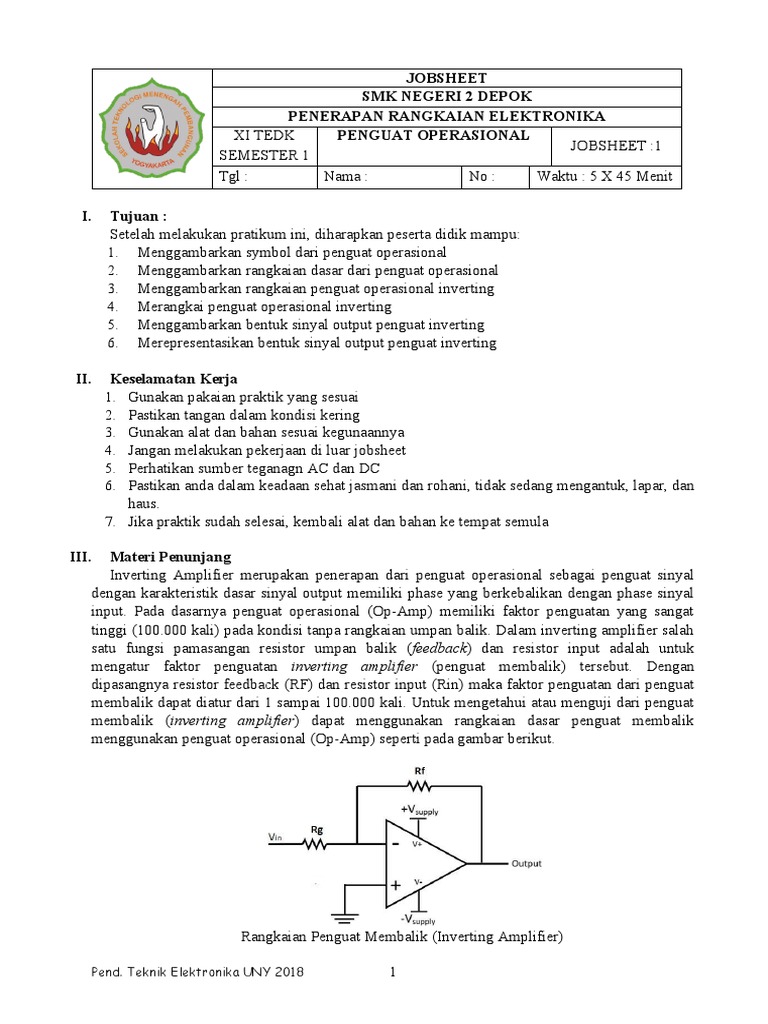

JOBSHEET

SMK NEGERI 2 DEPOK

PENERAPAN RANGKAIAN ELEKTRONIKA
XI TEDK PENGUAT OPERASIONAL
JOBSHEET :1
SEMESTER 1
Tgl : Nama : No : Waktu : 5 X 45 Menit

I. Tujuan :
Setelah melakukan pratikum ini, diharapkan peserta didik mampu:
1. Menggambarkan symbol dari penguat operasional
2. Menggambarkan rangkaian dasar dari penguat operasional
3. Menggambarkan rangkaian penguat operasional inverting
4. Merangkai penguat operasional inverting
5. Menggambarkan bentuk sinyal output penguat inverting
6. Merepresentasikan bentuk sinyal output penguat inverting

II. Keselamatan Kerja

1. Gunakan pakaian praktik yang sesuai
2. Pastikan tangan dalam kondisi kering
3. Gunakan alat dan bahan sesuai kegunaannya
4. Jangan melakukan pekerjaan di luar jobsheet
5. Perhatikan sumber teganagn AC dan DC
6. Pastikan anda dalam keadaan sehat jasmani dan rohani, tidak sedang mengantuk, lapar, dan
haus.
7. Jika praktik sudah selesai, kembali alat dan bahan ke tempat semula

III. Materi Penunjang

Inverting Amplifier merupakan penerapan dari penguat operasional sebagai penguat sinyal
dengan karakteristik dasar sinyal output memiliki phase yang berkebalikan dengan phase sinyal
input. Pada dasarnya penguat operasional (Op-Amp) memiliki faktor penguatan yang sangat
tinggi (100.000 kali) pada kondisi tanpa rangkaian umpan balik. Dalam inverting amplifier salah
satu fungsi pamasangan resistor umpan balik (feedback) dan resistor input adalah untuk
mengatur faktor penguatan inverting amplifier (penguat membalik) tersebut. Dengan
dipasangnya resistor feedback (RF) dan resistor input (Rin) maka faktor penguatan dari penguat
membalik dapat diatur dari 1 sampai 100.000 kali. Untuk mengetahui atau menguji dari penguat
membalik (inverting amplifier) dapat menggunakan rangkaian dasar penguat membalik
menggunakan penguat operasional (Op-Amp) seperti pada gambar berikut.

Rangkaian Penguat Membalik (Inverting Amplifier)

Pend. Teknik Elektronika UNY 2018 1

 Rangkaian penguat membalik diatas merupakan rangkaian dasar inverting amplifier yang
menggunakan sumber tegangan simetris. Secara matematis besarnya faktor penguatan (A) pada
rangkaian penguat membalik adalah (-Rf/Rin) sehingga besarnya tegangan output secara
matematis adalah :

V out = V in
( )
−Rf
R in
Sedangkan besarnya penguatan adalah :

AV ( Gain ) = ( )
−R f
Rin
Keterangan:
Vout : tegangan output (Volt)
Vin : tegangan input (Volt)
Rf : hambatan feedback (Ohm)
Rin : hambatan input (Ohm)
AV : besarnya penguatan

Dalam bentuk grafik bentuk sinyal output dan sinyal input rangkaian penguat membalik
(inverting amplifier) ini dapat digambarkan sebagai berikut.

Gambar Sinyal Input Dan Sinyal Output Inverting Amplifier

Dari gambar di atas dapat dilihat bahwa bentuk sinyal output dari penguat inverting berbeda
fasenya dengan fase sinyal input dan memiliki ukuran sinyal yang lebih besar dari ukuran sinyal
input.

IV. Alat & Bahan

- Osiloskop
- Multimeter
- Audio Function Generator
- Power supply simetris
- Protoboard
- Jumper
- Kabel penghubung
- IC OP Amp L741
- Resistor 1 KΩ, 2,2 KΩ, 3,3 KΩ, 4,7 KΩ dan 5,6 KΩ

V. Langkah Kerja

Pend. Teknik Elektronika UNY 2018 2

 1. Buat rangkaian seperti pada gambar kerja
2. Atur tegangan dari AFG sebesar 2 Vp-p dan frekuensi sebesar 1 kHz
3. Set Vcc = 15 V, Vee = -15V, Rin = IKΩ, dengan Rf = 2K2Ω
4. Catat hasil dari Osiloskop pada tabel pengukuran
5. Ganti ukuran Rf dengan nilai 3K3Ω,4K7Ω, 5K6Ω lalu amati Osiloskop dan catat hasil
pada tabel
6. Ganti Rin dengna 2,2 KΩ, lalu ulangi langkah 5
VI. GAMBAR KERJA

VII. TABEL PENGUKURAN

- Pengukuran Penguat Inverting
Resistor (Ω) Tegangan (V) V/ Bentuk Sinyal
AV
Rf Rin Vin Vout Div Input Ouput

VIII. KESIMPULAN

Pend. Teknik Elektronika UNY 2018 3

Buatlah kesimpulan dengan mengacu pada pertanyaan-pertanyaan di bawah ini:
1. Apa fungsi dari setiap alat dan bahan yang ada?
2. Bagaimana bentuk sinyal input dan sinyal output?
3. Mengapa bentuk sinyal input dan output bisa berbeda?
4. Apa nama rangkaian tersebut?
5. Apa fungsi rangkaian tersebut?
6. Apa yang terjadi setelah nilai Rin dan Rf diganti/dirubah?
7. Bagaimana cara menghitung besar penguatan (AV) pada rangkaian tersebut?

………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………

Pend. Teknik Elektronika UNY 2018 4
