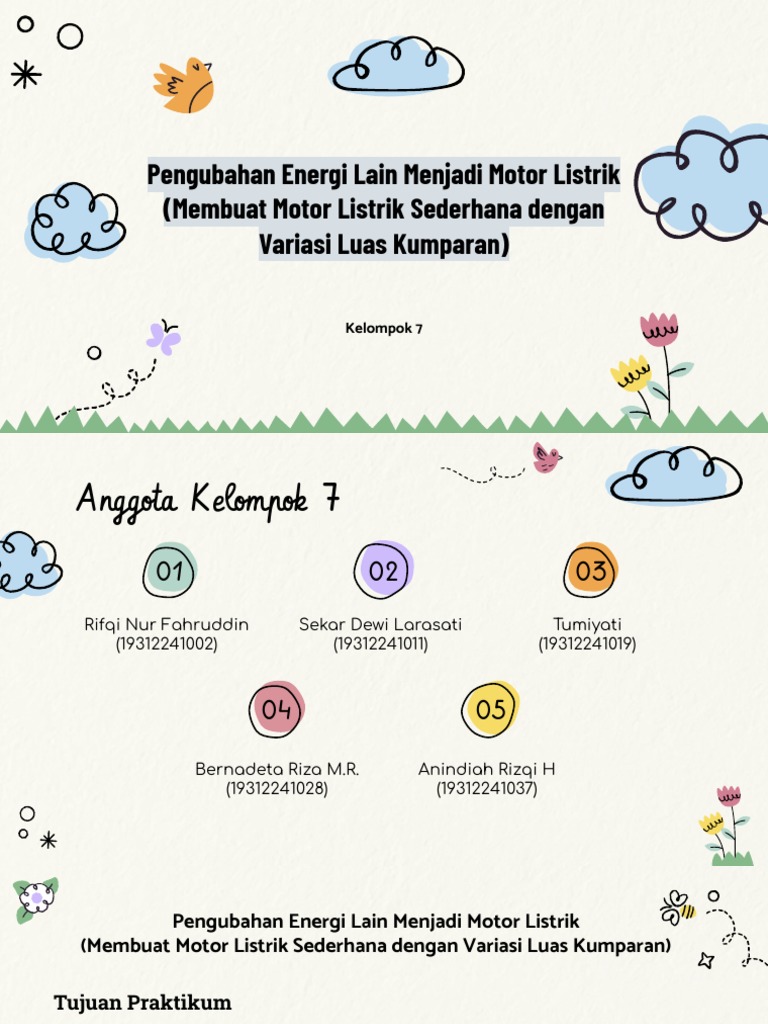

Pengubahan Energi Lain Menjadi Motor Listrik

(Membuat Motor Listrik Sederhana dengan

Variasi Luas Kumparan)

Kelompok 7
Anggota Kelompok 7
01 02 03
Rifqi Nur Fahruddin Sekar Dewi Larasati Tumiyati
(19312241002) (19312241011) (19312241019)

04 05

Bernadeta Riza M.R. Anindiah Rizqi H

(19312241028) (19312241037)
 Pengubahan Energi Lain Menjadi Motor Listrik
(Membuat Motor Listrik Sederhana dengan Variasi Luas Kumparan)

Tujuan Praktikum

1. Menjelaskan hubungan antara perubahan medan

magnet dengan terjadinya gaya gerak listrik induksi
melalui percobaan
2. Menjelaskan prinsip kerja motor listrik
Dasar Teori
Motor listrik adalah alat yang berfungsi untuk merubah energi
listrik menjadi energi gerak mekanik, energi tersebut berupa putaran
dari motor (Umam Faikul dkk, 2017:1). Sebuah motor listrik dapat
bekerja karena adanya gaya yang membuatnya berputar, gaya ini
dikerahkan oleh sebuah medan magnetik pada sebuah konduktor
pengangkut arus. Gaya magnetik pada muatan yang bergerak di
dalam konduktor yang ditransmisikan ke bahan konduktor dan
konduktor itu secara keseluruhan mengalami sebuah gaya yang
didistribusikan sepanjang konduktor itu (Young and Freedman, 2002 :
115).
 Proyek motor listrik sederhana ini menggunakan prinsip
gaya Lorentz yang secara umum arah gaya Lorentz
ditunjukkan dengan gerak batang yang diletakkan pada
kawat berarus. Dari tinjauan pustaka yang telah dikemukakan
di atas, bahwa ketika arus listrik dialirkan dalam penghantar,
maka kawat bebas dapat bergeser dengan arahnya mengikuti
prinsip gaya Lorentz (Mufidatu Labibah dkk, 2015 : 2)
Variabel

Variabel Merk baterai, jarak magnet, bentuk magnet, jenis

Kontrol kawat, jumlah lilitan.

Variabel Luas kumparan, dan tegangan (1,5V dan 3V).

Bebas

Variabel Kecepatan putaran.

Terikat
Alat dan Bahan

● Gunting
● Pisau
● Kawat kumparan 0,2 mm kira-kira 1 meter
● 2 buah peniti atau penjepit kertas
● Magnet batang
● 2 baterai (1,5V)
● Solasi
 Langkah Kрja
Buatlah 6 lilitan kawat kumparan berbentuk lingkaran dengan variasi diameter (1,5 cm; 2 cm; 2,5
cm; 3 cm; dan 3,5 cm). Kemudian lilitkan kedua ujung kawat pada kumparan sebagai pengikat

Kupaslah separuh lapisan isolator pada salah satu ujung lengan kumparan, sedangkan pada ujung
lengan yang lain dikupas seluruhnya.

Pasanglah 2 peniti/kawat pada landasan untuk menyangga kumparan

Susun kedua kutub baterai secara seri, dan hubungkan dengan peniti. Gunakan selotip untuk
menguatkan sambungan antara baterai dan peniti
Letakkan kumparan pada penyangga dan atur posisi kumparan sehingga seimbang.

Letakkan magnet secara tegak di antara dua penyangga

Amati apa yang terjadi dengan kumparan tersebut !

 Data Hasil
No Diameter Kumparan Luas Kumparan Tegangan (V) Kecepatan putaran
(cm) (cm2)
1,5 1,76 1,5 3 putaran/detik
1.
3 4 putaran/detik
2 3,14 1,5 4 putaran/detik
2
3 5 putaran/detik
2,5 4,91 1,5 6 putaran/detik
3
3 7 putaran/detik
3 7,1 1,5 7 putaran/detik
4
3 8 putaran/detik
3,5 9,62 1,5 8 putaran/detik
5
3 9 putaran/detik
Pembahasan
1. Luas Kumparan
Pada percobaan ini kami menjadikan luas kumparan sebagai variabel
bebas, kumparan tersebut berbentuk lingkaran dan memiliki luas yang
berbeda - beda. Kumparan dengan luas yang paling besar (9,62 cm2)
berputar paling cepat dibandingkan dengan kumparan lainnya dan
kumparan dengan luas yang paling kecil (1,76 cm2) berputar paling lambat
dibandingkan dengan kumparan lainnya. Hal ini sesuai dengan persamaan τ
= N i B A sin θ . Dimana momen putar berbanding lurus dengan luas
kumparan. Semakin besar luas kumparan maka kumparan juga akan
berputar semakin cepat. Sehingga rumus tersebut menjadi landasan untuk
mengukur perputaran kumparan.
2. Tegangan
Berdasarkan hasil tersebut dapat dilihat bahwa semakin besar tegangan
yang digunakan maka semakin banyak pula jumlah putaran yang dihasilkan
atau semakin besar kecepatan putaran yang dihasilkan. Hal ini sesuai dengan
prinsip gaya Lorentz yaitu Gaya Lorentz membentuk koppel, dengan momen
putar : τ = F s = i l B sin θ.
Motor listrik bekerja dengan prinsip Gaya Lorentz. Gaya Lorentz adalah
gaya yang ditimbulkan oleh muatan listrik yang bergerak atau oleh arus listrik
yang berada dalam suatu medan magnet. Arus listrik dalam medan magnet
akan memberikan gaya jika kawat yang membawa arus dibengkokkan menjadi
sebuah lingkaran/loop. Salah satu sisi loop didekatkan dengan sisi loop
sehingga sisi-sisi loop mendapatkan gaya yang berlawanan. Gaya yang
berlawanan ini akan menghasilkan tenaga putar/torsi untuk memutar
kumparan (Amin, 2015) .
Kсimpulan
1. Saat kumparan dialiri arus listrik, kumparan tersebut juga akan menghasilkan medan
magnet. kemudian, magnet diletakkan di dekat kumparan yang dialiri arus listrik sehingga
terjadi perbedaan (fluks) gaya antara kumparan dan magnet yang menyebabkan munculnya
gaya lorentz. Kumparan kawat tembaga yang dialiri listrik dapat menarik magnet. Hal ini
menunjukkan bahwa kumparan kawat berarus listrik dapat menghasilkan medan magnet.
Medan magnet juga dapat ditimbulkan oleh kawat penghantar lurus yang dialiri listrik.
Berdasarkan hasil percobaan tersebut terbukti bahwa arus listrik yang mengalir dalam kawat
penghantar ini menghasilkan medan magnetik, atau disekitar kawat berarus listrik terdapat
medan magnet. Pada saat arus listrik yang mengalir dalam penghantar diperbesar yaitu
dengan memperbanyak jumlah baterai yang disusun secara paralel, ternyata kecepatan
putarannya semakin cepat. Hal ini berarti semakin besar arus listrik yang digunakan
semakin besar medan magnetik yang dihasilkan
2. Motor listrik bekerja dengan prinsip Gaya Lorentz. Gaya Lorentz adalah gaya yang
ditimbulkan oleh muatan listrik yang bergerak atau oleh arus listrik yang berada
dalam suatu medan magnet. Arus listrik dalam medan magnet akan memberikan
gaya jika kawat yang membawa arus dibengkokkan menjadi sebuah lingkaran/loop.
Salah satu sisi loop didekatkan dengan sisi loop sehingga sisi-sisi loop mendapatkan
gaya yang berlawanan. Gaya yang berlawanan ini akan menghasilkan tenaga
putar/torsi untuk memutar kumparan. Pada peristiwa ini terjadi perubahan energi
yaitu energi listrik menjadi energi motor/gerak.
