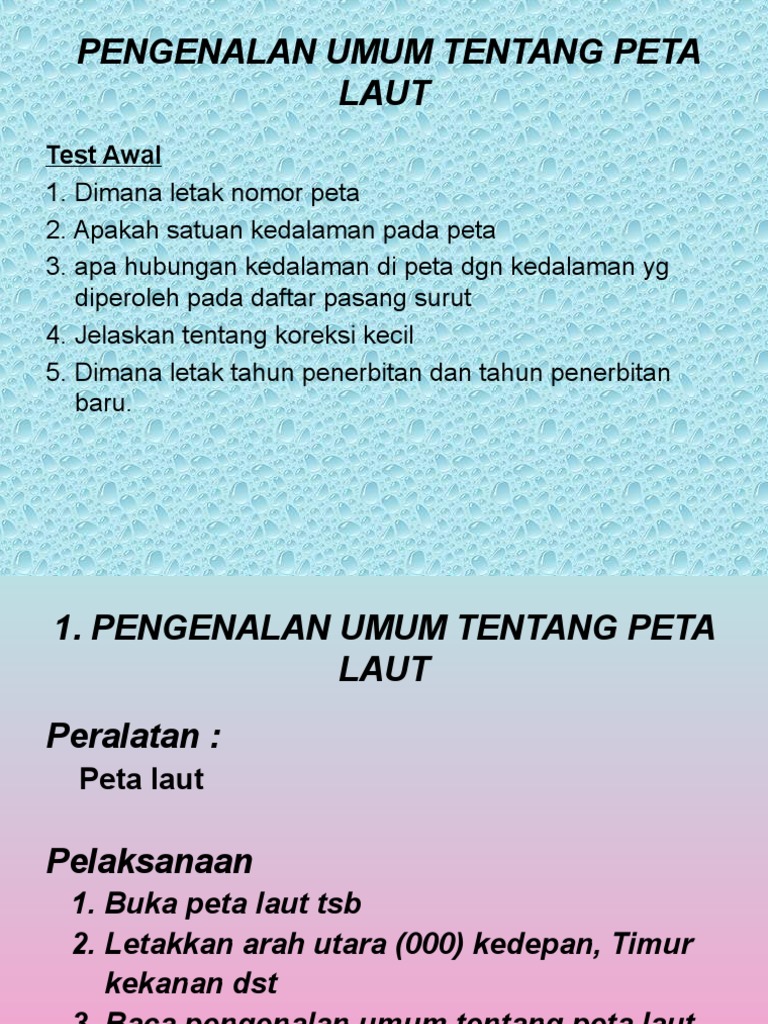

LAUT
Test Awal
1. Dimana letak nomor peta
2. Apakah satuan kedalaman pada peta
3. apa hubungan kedalaman di peta dgn kedalaman yg
diperoleh pada daftar pasang surut
4. Jelaskan tentang koreksi kecil
5. Dimana letak tahun penerbitan dan tahun penerbitan
baru.
1. PENGENALAN UMUM TENTANG PETA
LAUT
Peralatan :
Peta laut
Pelaksanaan
1. Buka peta laut tsb
2. Letakkan arah utara (000) kedepan, Timur
kekanan dst
3. Baca pengenalan umum tentang peta laut
1.1 PENGENALAN UMUM TENTANG PETA LAUT
1. Nomor peta
Sudut kanan bawah dan kiri atas
2. Nama peta
Di tempat yg paling baik dan nyata serta tdk menutupi ket 2 penting
maupun daerah lalu lintas
3. Tahun survey
Dibawah nama peta
8. Ukuran peta
Disudut kanan bawah didalam tanda kurung. ( inchi atau mm )
9. Skala peta
Di bawah nama peta
11.Satuan kedalaman
Di bawah nama peta & dinyatakan dlm : Depa &Kaki (Fathom & Feet )
atau Meter dan Decimeter
KATALOG PETA
Test Awal
1. Apakah kegunaan Katalog peta
2. Bagaimana cara memakai / menggunakan
katalog peta
2 KATALOG PETA
Pelaksanaan :
1. Tentukan route yg akan dilalui (Routing chart /
Pilot chart / Ocean Passage / Pilot Book / Ships
Rotering)
2. Berdasarkan route tsb,tentukan index daerah
yg akan dilalui
3. Cari halaman dimana index tsb berada
4. Tentukan nomor peta yg diperlukan sesuai dgn
route yg akan di lalui
3.1 NOTICE TO MARINE / NTM
Isinya :
1. perubahan 2 yg ada sangkut pautnya dgn
Peta laut
2. perubahan dan tambahan pd publikasi
navigasi yg lain
Peralatan
1. Peta laut
2. Notice To Marine atau dgn tracing
3. Peta No.1 atau peta 5011
4. Pencil 2B, penghapus,dan mistar jajar
5. Pulpen tinta ungu dan lem kertas
Pelaksanaan
Peralatan
1. Peta laut
2. Mistar jajar
3. Pensil dan penghapus
Pelaksanaan.
4.1 Membaring dua benda menjadi satu
Pelaksanaannya:
1. Tentukan dua objek yg akan dibaring
2. Tarik garis lurus yg melalui objek-objek tsb
3. Tentukan arah dari garis lurus tsb di mawar
pedoman peta. ( Bs dua objek tsb ) di peta
4. Baringlah kedua objek tsb pada saat dua objek
tersebut menjadi satu ( Bp dua objek tsb ) di kapal
Sembir = Bs - Bp
4.2 Membaring benda jauh
Pelakasanaannya :
1. Tentukan satu objek yang letaknya sangat jauh dan
dapat teramati ( objek yang tinggi )
2. Baringlah objek tsb ( Bp objek tsb )
3. Tarik garis lurus dari objek tsb ke posisi kapal saat
membaring
di kapal
4. Tentukan arah garis lurus tsb di mawar pedoman
(Bs objek tsb)
di peta
Bs =
Bp =
Sembir = _
4.3 Baringan kebalikan (timbal balik)
Pelaksanaan:
Baringlah kapal lain tsb bersamaan saat dia
( kapal tsb ) membaring kapal anda.
Sembir =
5. MENGUKUR JARAK PADA PETA
MERCATOR
Peralatan
1. Peta laut.
2. Jangka divider
3. Mistar jajar
4. Pensil dan penghapus
Pelaksanaan:
PELAKSANAAN MENGUKUR JARAK PADA
PETA MERCATOR
Peralatan
1. Peta lingkaran besar
2. Pensil dan penghapus
3. Mistar jajar dan jangka divider
Pelaksanaan :
Lihat pada peta lingkaran besar
7. PENENTUAN POSISI DGN BENDA DARAT
Peralatan
1. Peta laut
2. Pensil dan penghapus
3. Mistar jajar
4. Compass dan Alat pembaring
Pelaksanaan :
7.1 BARINGAN SILANG
: Membaring dua objek atau lebih untuk menentukan
posisi
Pelaksanaan
1.Baringlah dua atau lebih objek yg memiliki perpotongan
( 60-120 ) atau berada dalam sektor lebih dari 180
2.Tentukan Bs masing-masing objek tsb
3. Plot posisi tersebut di peta :
a.Tarik garis lurus (garis baringan ) dari objek yang di baring
berlawanan arah dengan Bs nya.
b. Perpotongan dua atau lebih garis baringan adalah posisi kapal
7.2 BARINGAN DAN JARAK
Pelaksanaan
1. Baringlah benda tsb pada pedoman
2. Jabarkan baringan tsb menjadi baringan sejati.
( Bs). Bs = Bp + Sembir
. Bs = Bgyro + Kt
H
7.4 METHODE SNELLIUS
..
10.00
7.4. 1 METHODE SNELLIUS
Penentuan posisi dgn pengukuran sudut horisontal
antara tiga benda
Di peta
..
S
7.5 BARINGAN GESER
membaring satu benda dua kali dgn interval waktu
09.00 09.30
7.5.1 BARINGAN GESER
membaring satu benda dua kali dgn interval waktu
Jarak digeser
09.00 09.30
090
8. MENANDINGKAN ARUS
Peralatan:
1. Peta laut
2. Mistar jajar
3. Pensil dan penghapus
4. Daftar Pasang surut
Pelaksanaan :
8.1 Menghitung tempat tiba jika arah dan
kekuatan arus diketahui
Pelaksanaan:
H & V Kapal
?
8.1.1
H & V Kapal
Arah &
Kekuatan arus
?
8.2 Menghitung Arah & Kekuatan arus jika
diketahui :
Haluan, kecepatan, Tempat tolak dan
Tempat tiba
Hda?
8.1.1
Hda
Arah &
Kekuatan arus
H & V Kapal
?
