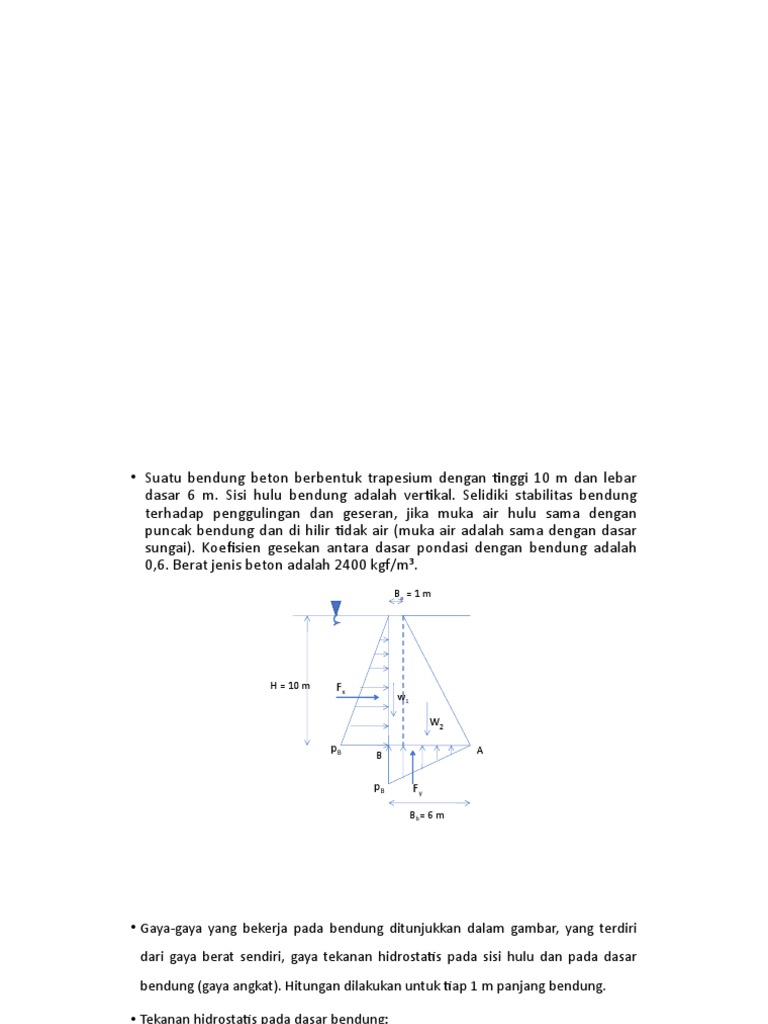

• Suatu bendung beton berbentuk trapesium dengan tinggi 10 m dan lebar

dasar 6 m. Sisi hulu bendung adalah vertikal. Selidiki stabilitas bendung

terhadap penggulingan dan geseran, jika muka air hulu sama dengan
puncak bendung dan di hilir tidak air (muka air adalah sama dengan dasar
sungai). Koefisien gesekan antara dasar pondasi dengan bendung adalah
0,6. Berat jenis beton adalah 2400 kgf/m3.
Ba = 1 m

H = 10 m Fx
w1

w2
pB A
B

pB Fy

B b= 6 m
• Gaya-gaya yang bekerja pada bendung ditunjukkan dalam gambar, yang terdiri
dari gaya berat sendiri, gaya tekanan hidrostatis pada sisi hulu dan pada dasar
bendung (gaya angkat). Hitungan dilakukan untuk tiap 1 m panjang bendung.

• Tekanan hidrostatis pada dasar bendung:

• pB = H.ϒ = 10. 1000 = 10.000 kgf/m2.

• Gaya tekanan hidrostatis pada sisi hulu bendung:

• Fx = ½. pB. H. 1 = ½. 10.000.10.1 = 50.000 kgf = 50 ton

• Gaya angkat pada dasar bendung :

• Fy = ½ . pB. Bb = ½ . 10.000. 6 = 30.000 kgf = 30 ton

• Berat sendiri bendung dibagi menjadi dua bagian yaitu W1 dan W2.
• W1 = Ba . H. ϒb = 1 .10. 2400 = 24.000 kgf = 24 ton

• W2 = ½ . (Bb – Ba) . H. ϒb

= ½ . ( 6 – 1) . 10 .2400

= 60.000 kgf = 60 ton

W = W1 + W2 = 24 + 60 = 84 ton

Tahanan geser :

T = (W – Fy) . F = (84-30) . 0.6 = 32,4 ton

Untuk menyelidiki keamanan bendung terhadap penggulingan dan penggeseran, perlu

dibandingkan besar gaya penggeser dan momen pengguling terhadap gaya penahan geserdan

momen penahan guling. Gaya-gaya yang berusaha untuk menggeser dan menggulingkan

bendung adalah gaya tekan hidrostatis,sedang yang berusaha untuk menahan adalah gaya

berat sendiri bendung.

• Tinjauan penggeseran

• Oleh karena gaya penggeser lebih besar dari gaya penahan geser,

• Fx = 50 ton > T = 32,4 ton

• Berarti bendung tidak aman terhadap geseran. Tinjauan penggulingan.

• Momen pengguling terhadap titik A:

• MPA = FX. 1/3. H + Fy. 2/3.Bb

• MPA = (50. 1/3. 10) + (30. 2/3. 6) = 286,67 t m (ton meter)

• Momen penahan guling terhadap titik A :

• MPGA = W1 . (5 + 0,5) + W2 . (2/3 . 5)

• = 24 . 5,5 + 60 . 2/3. 5 = 332 t m

• Oleh karena :

• MPA = 286,67 t m < MPGA = 332 t m . Maka bendung aman terhadap penngulingan
