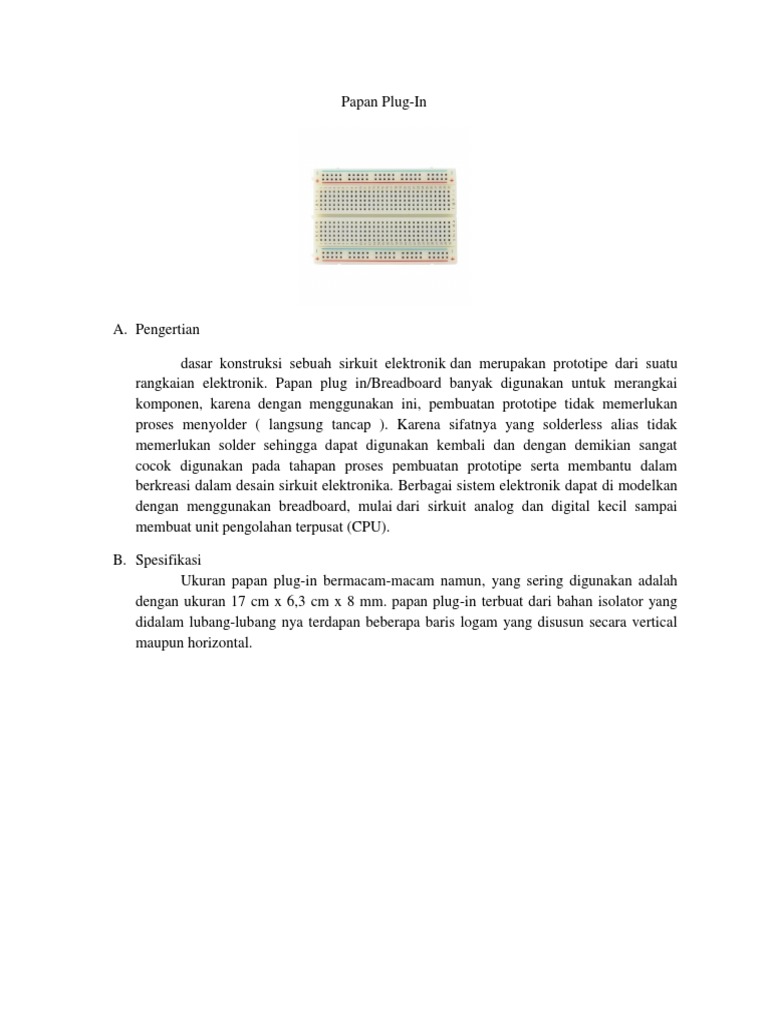

Papan Plug-In

A. Pengertian

dasar konstruksi sebuah sirkuit elektronik dan merupakan prototipe dari suatu
rangkaian elektronik. Papan plug in/Breadboard banyak digunakan untuk merangkai
komponen, karena dengan menggunakan ini, pembuatan prototipe tidak memerlukan
proses menyolder ( langsung tancap ). Karena sifatnya yang solderless alias tidak
memerlukan solder sehingga dapat digunakan kembali dan dengan demikian sangat
cocok digunakan pada tahapan proses pembuatan prototipe serta membantu dalam
berkreasi dalam desain sirkuit elektronika. Berbagai sistem elektronik dapat di modelkan
dengan menggunakan breadboard, mulai dari sirkuit analog dan digital kecil sampai
membuat unit pengolahan terpusat (CPU).

B. Spesifikasi
Ukuran papan plug-in bermacam-macam namun, yang sering digunakan adalah
dengan ukuran 17 cm x 6,3 cm x 8 mm. papan plug-in terbuat dari bahan isolator yang
didalam lubang-lubang nya terdapan beberapa baris logam yang disusun secara vertical
maupun horizontal.
C. Bagian-bagian Alat

2
1

1. Angka dan huruf pada kolom dan baris

2. Kolom vertical
3. Kolom horizontal
4. Bagian tengah untuk menyambung IC

D. Kegunaan, Fungsi dan Manfaat

digunakan pada tahapan proses pembuatan prototipe serta membantu dalam

berkreasi dalam desain sirkuit elektronika.
E. Prinsip Kerja Alat

a. 2 Pasang jalur Atas dan bawah terhubung secara horisontal. Biasanya jalur ini
digunakan sebagai jalur power atau jalur sinyal yg umum digunakan seperti clock
atau jalur komunikasi.
b. 5 lobang komponen di tengah merupakan tempat merangkai komponen. Jalur ke 5
lobang ini terhubung vertikal sampai bagian tengah dari papan plug-in.
c. Pembatas tengah papan plug-in biasanya digunakan sebagai tempat menancapkan
komponen IC

F. Cara Menggunakan

Komponen elektronika dimasukkan kedalam lubang untuk membuat sirkuit

elektronika, bagian atas dan bawah adalah lubang yang mengalirkan arus listrik secara
horizontal, sedangkan bagian tengah merupakan lubang yang mengalirkan arus secara
vertical. Dan dengan menggunakan papan plug-in, komponen elektronika tersebut tidak
perlu disolder.

G. Jenis dan Macam-macam Alat

a. Papan plug-in 400 lubang
b. Papan plug-in 170 lubang
c. Protoshield

H. K3
Simpan papan plug-in di tempat yang tidak lembab dan hindarkan dari air agar
papan plug-in tidak rusak. Setelah digunakan, lepaskan kembali komponen elektronika
yang dipasang sebelum papan plug-in kembali disimpan.

I. Sejarah

1936 - Papan sirkuit cetak pertama kali ditemukan oleh Paul. ilmuwan Austria yang
memasukkan penggunaan papan sirkuit ini ke dalam sebuah radio.

1943 - Amerika Serikat menggunakan papan sirkuit dengan jumlah besar dalam radio
militer mereka.

1948 - Komersialisasi papan sirkuit cetak di Amerika Serikat.

Setelah tahun 1950, papan sirkuit cetak telah digunakan secara massal di dalam industri
elektronik.
