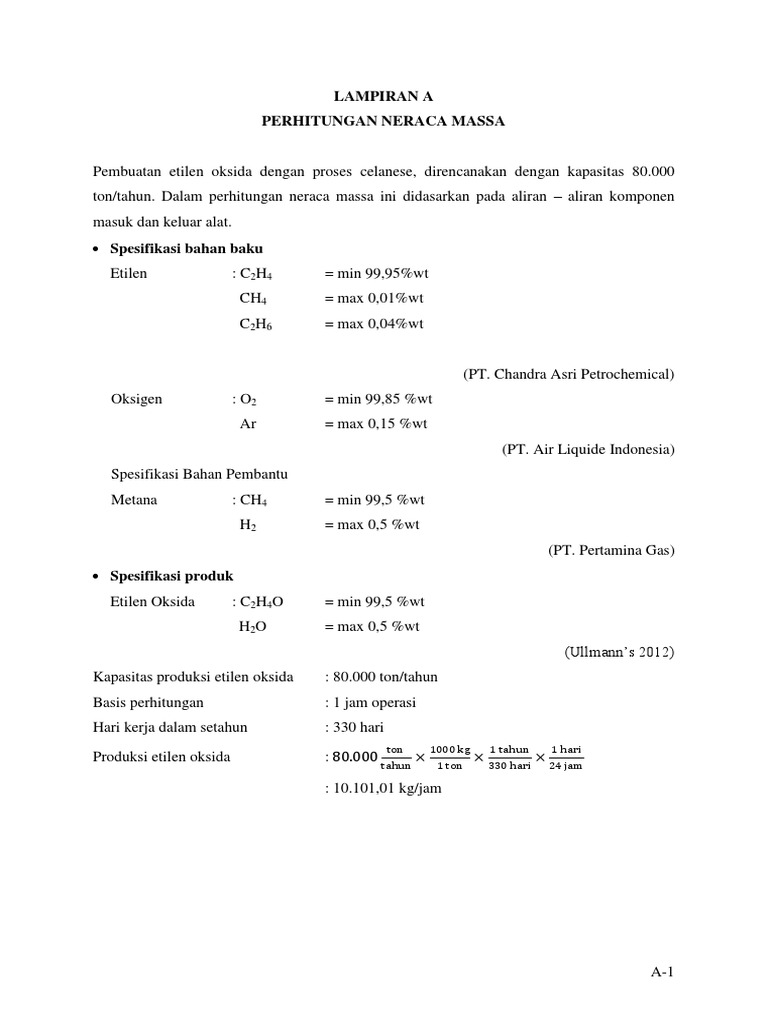

Pembuatan etilen oksida dengan proses celanese, direncanakan dengan kapasitas 80.000
ton/tahun. Dalam perhitungan neraca massa ini didasarkan pada aliran – aliran komponen
masuk dan keluar alat.
Spesifikasi bahan baku
Etilen : C2H4 = min 99,95%wt
CH4 = max 0,01%wt
C2H6 = max 0,04%wt
: 10.101,01 kg/jam
A-1
A.1 Diagram Alir Perhitungan Neraca Massa
A-2
Arus 16 : Aliran steam masuk CO2 stripper (S-01)
Arus 17 : Aliran hasil atas kolom distilasi (D-01) sebagai produk
Arus 18 : Aliran hasil bawah kolom distilasi (D-01) menuju unit pengolahan air
Ketentuan-Ketentuan Umum
Tabel A.1 Tata nama, kode, rumus kimia, dan berat molekul
No Komponen Kode Rumus Kimia BM
1 Etilen E C2H4 28,053
2 Oksigen O O2 31,999
3 Etilen Oksida EO C2H4O 44,053
4 Air W H2O 18,015
5 Argon Ar Ar 39,948
6 Hidrogen H H2 2,016
7 Karbon Dioksida C CO2 44,01
8 Metana Me CH4 16,042
9 Kalium Karbonat K K2CO3 138,212
10 Kalium Bikarbonat KH KHCO3 100,118
11 Vanadium Pentoksida V V2O5 181,877
12 Dietanol Amin D DEA 105,136
A-3
Neraca Massa di Sekitar EO Absorber
Input = output
M5 + M6 = M7 + M8
Neraca Massa di Sekitar CO2 Absorber
Input = output
M8 + M14 = M9 + M10
Neraca Massa di Sekitar Stripper
Input = output
M9 + M16 = M14 + M15
Neraca Massa di Sekitar Purging dan Recycle
Input = output
M10 = M11 + M13
Neraca Massa di Sekitar Kolom Distilasi
Input = output
M7 = M17 + M18
Neraca Massa di Sekitar Reaktor, EO Absorber dan CO2 Absorber
Input = output
M1 + M2 + M3 + M6 + M14 = M7 + M9 + M13
A.2 Perhitungan Neraca Massa Per Alat
1. Kolom Distilasi (D-01)
M17
M7 D-01
M18
- Dirancang pada kolom distilasi, produk atas memiliki kemurnian 99,5% etilen oksida
dan 0,5% air.
- 99,3% etilen oksida pada umpan terpisah sebagai hasil atas
Neraca massa total
F = D + W (1)
M7 = M17 + M18
A-4
M16 = Mproduk = 10.101,01 kg/jam
Neraca massa komponen
F (Xf) = D (XD) + W (XW) (2)
a. Etilen Oksida (EO)
EO17 = 99,5% M17
= 99,5% 10.101,01 kg/jam = 10.050,505 kg/jam
EO17 = 99,3% EO7
A-5
Konversi reaksi 80,9 % dengan selektivitas 82,6 %. Kelarutan etilen oksida dalam air
sebesar 100%. Fase yang masuk ke dalam Reaktor Fixed Bed Multitube berupa gas dan
kandungan gas CO2 yang masuk diminimalisirkan. EO Absorber (A-01) berfungsi sebagai alat
untuk mendapatkan produk etilen oksida. A-01 menggunakan air sebagai media penyerapnya.
Etilen oksida yang terserap diharapkan sebanyak mungkin. Semua air yang masuk ke absorber
akan menjadi hasil bawah. Selain etilen oksida, dianggap tidak ada komponen yang larut dalam
air sehingga komponen selain etilen oksida akan ikut sebagai hasil atas dan diasumsikan tidak ada
air yang menguap. CO2 yang terabsorb di CO2 absorber sebesar 99,9 % keluar sebagai hasil
bawah serta 0,1 % CO2 keluar sebagai hasil atas. Purging sebesar 0,8 % dari arus 10.
1. Neraca Massa Total
a. Purging dan Recycle
M11 + M13 = M10
M13 = 0,8% M10
b. CO2 Absorber
M8 + M14 = M9 + M10
c. EO Absorber
M5 + M6 = M7 + M8
d. Pencampuran Metana
M3 + M11 = M12
e. Reaktor
M4 = M5
f. Pencampuran Fresh Feed dan Recycle
M4 = M1 + M2 + M12
b. Etilen (E)
Reaksi :
A-6
C2H4 + 0,5 O2 C2H4O (1)
C2H4 + 3 O2 2 CO2 + 2 H2O (2)
Berdasarkan stoikiometri,
Reaksi (1)
Konversi = = 80,9%
c. Etana (Ea)
Etana adalah impuritas etilen dengan kadar 0,01 % berat
= = = 0,782 kg/jam
Pada keadaan steady diharapkan jumlah yang ditambah pada sistem sama
dengan purging sehingga tidak terjadi akumulasi dalam sistem.
= = 0,782 kg/jam
A-7
= = = 96,998 kg/jam
c. Oksigen (O)
Dengan perhitungan stoikiometri seperti pada perhitungan neraca massa
komponen etilen, diperoleh hasil :
O2 total yang bereaksi (O reaksi) = 260,073 kmol/jam 32 = 8.322,065 kg/jam
Perbandingan umpan masuk reaktor (mol)
C2H4 : O2 = 30 : 11,3
d. Argon (Ar)
Argon adalah impuritas oksigen dengan kadar 0,3% berat
Pada keadaan steady diharapkan jumlah yang ditambah pada sistem sama
dengan purging sehingga tidak terjadi akumulasi dalam sistem.
Ar13 = Ar1 = 25,041 kg/jam
A-8
Dengan perhitungan stoikiometri seperti pada perhitungan neraca komponen etilen,
diperoleh hasil :
CO2 yang dihasilkan (C reaksi) = = 4.282,202 kg/jam
C5 = C8 = C reaksi + C4 = 4.260,04 kg/jam + C4 (1)
CO2 yang terabsorb di CO2 absorber sebesar 99,9% sebagai hasil bawah, sedangkan
0,1% ke luar sebagai hasil atas.
C10= 0,1% C8= 0,1% (C reaksi + C4)=0,1% (4.260,04 kg/jam + C4) (2)
C13= 0,8% C10 (3)
C11= C10 - C13 (4)
C4 = C12 = C11 (5)
Dengan substitusi (5) dan (4) didapat :
C4 = C10 - C13 (6)
Dengan substitusi (3) dan (6) didapat :
C4 = C10 – 0,8% C10 (7)
Dengan substitusi (2) dan (7) didapat :
C4 = 0,1% C8 – 0,8% (0,1% C8) (8)
Dengan substitusi (1) dan (8) didapat :
C4 = 0,1% (C reaksi + C4) – 0,8% (0,1% (C reaksi+C4))
C4 = (4,26004 + 0,001C4) – (0,03408 + 0,000008C4)
0,999008 C4 = 4,22596
9.990,08 C4 = 9,92 Creaksi (9)
f. Metana (Me)
Metana didapat dari impuritas etilen sebesar 0,01% berat dan fresh feed metana (M3)
Perbandingan mol masuk reaktor Metana : Etilen : Oksigen = 38,7 : 30 : 11,3
(Kirk Othmer vol.9.p.450)
Etilen masuk reaktor= E4 = 343,823 kmol/jam
A-9
Metana masuk reaktor (Me4)= x E4 = 443,532 kmol/jam = 8.273,406 kg/jam
g. Hidrogen (H)
Hidrogen adalah impuritas metana dengan kadar 0,5% berat metana.
Pada keadaan steady diharapkan jumlah yang ditambah pada sistem sama dengan
purging sehingga tidak terjadi akumulasi dalam sistem.
H13= H3 = 0,313 kg/jam
h. Air (W)
Dengan memperhitungkan stoikhiometri seperti pada perhitungan neraca komponen
etilen, diperoleh hasil :
H2O yang dihasilkan (Wreaksi) = 96,8 kmol/jam = 1743,8 kg/jam
W5 = Wreaksi = 1743,8 kg/jam
Kelarutan etilen oksida dalam air sebesar 100% (larut sempurna), sehingga kebutuhan
absorben air untuk menyerap etilen oksida (W6) sama dengan jumlah etilen oksida yang
diserap (etilen oksida masuk absorber).
W6= EO5 = 10.121,355 kg/jam
W7= W5 + W6 =1743,8 kg/jam + 10.121,355 kg/jam = 11.865,136 kg/jam
W16= M16 = 0,5% 10.101,01 kg/jam = 50,505 kg/jam
W17= W7 -W16 = 11.865,154 kg/jam - 50,505 kg/jam = 11.814,631 kg/jam
A-10
3. Neraca Massa di Sekitar CO2 Absorber
CO2 Absorber (A-02) berfungsi sebagai alat untuk menyerap gas CO2. Absorber
menggunakan larutan benfield K2CO3 sebagai media penyerapnya. CO2 yang terserap
diharapkan sebanyak mungkin. Sedangkan gas lain akan di-recycle ke umpan masuk
reaktor dan sebagian di-purging ke udara. CO2 akan bereaksi dengan K2CO3 menjadi
KHCO3 dan keluar sebagai hasil bawah.
A-11
c. Kalium Bikarbonat (KH)
KH9 = KHCO3 yang terbentuk = 193,6 kmol/jam 100,118 = 19.382,11 kg/jam
d. Dietanol Amin (D)
D9 = × K14 = × 13.378,41 kg/jam = 1.337,841 kg/jam
M-15
M9
S-01
M16
M14
Stripper (S-01) berfungsi untuk melepas kandungan CO2 yang terjerap didalam
larutan benfield. Reaksi yang terjadi didalam stripper, yaitu :
2KHCO3 K2CO3 + H2O + CO2
Pada reaksi tersebut, 100% bikarbonat terurai menjadi karbonat, air, dan CO2.
1. Neraca Massa Total
M9 + M16 = M14 + M15
2. Neraca Massa Komponen
a. Kalium Hidrogen Karbonat (KH)
A-12
KH restrip = KH reabs = KH9 = 193,6 kmol/jam 100,118 = 19.382,11 kg/jam
b. Karbon Dioksida (C)
c. Air (W)
W9 = 29.349,492 kg/jam
W16 adalah steam yang digunakan sebagai panas / tenaga pemisah CO2, sehingga
disesuaikan dengan kebutuhan panas yang diperlukan.
W16 = 1.743,786 kg/jam
W15 = W16 = 1.743,786 kg/jam
d. Kalium Karbonat (K)
K15 = 0 kg/jam
e. Vanadium Pentaoksida (V)
V14 = V9 = 322,927 kg/jam
V15 = 0 kg/jam
f. Dietanolamine (D)
D14 = D9 = 1.337,841 kg/jam
D15 = 0 kg/jam
Input = Output
A-13
M1 + M2 + M12 = M4
Input Output
Komponen M1 M2 M12 M4
kg/jam kg/jam kg/jam kg/jam
C2H4 0,000 7817,752 1827,507 9645,259
O2 8322,065 0,000 0,000 8322,065
C2H4O 0,000 0,000 0,000 0,000
H2O 0,000 0,000 0,000 0,000
Ar 12,502 0,000 1550,229 1562,731
C2H6 0,000 3,129 387,954 391,083
CH4 0,000 0,782 14229,477 14230,259
H2 0,000 0,000 71,018 71,018
CO2 0,000 0,000 4,230 4,230
Jumlah 8334,567 7821,663 18070,41 34226,65
Total 34226,645 34226,645
Input = output
M4 = M5
input output
Komponen (M4) (M5)
kg/jam kg/jam
C2H4 9645,259 1842,244
O2 8322,065 0,000
C2H4O 0,000 10121,355
H2O 0,000 1743,782
Ar 1562,731 1562,731
C2H6 391,083 391,083
A-14
CH4 14230,259 14230,259
H2 71,018 71,018
CO2 4,230 4264,173
Total 34226,645 34226,645
Input = output
M5 + M6 = M7 + M8
input output
Komponen M5 M6 M7 M8
kg/jam kg/jam kg/jam kg/jam
C2H4 1842,244 0,000 0,000 1842,244
O2 0,000 0,000 0,000 0,000
C2H4O 10121,355 0,000 10121,355 0,000
H2O 1743,782 10121,355 11865,136 0,000
Ar 1562,731 0,000 0,000 1562,731
C2H6 391,083 0,000 0,000 391,083
CH4 14230,259 0,000 0,000 14230,259
H2 71,018 0,000 0,000 71,018
CO2 4264,173 0,000 0,000 4264,173
Jumlah 34226,64 10121,35 21986,49 22361,51
Total 44347,999 44347,999
A-15
Neraca Massa di Sekitar CO2 Absorber
Input = output
M8 + M14 = M9 + M10
input output
Komponen M8 M14 M9 M10
kg/jam kg/jam kg/jam kg/jam
C2H4 1842,244 0,000 0,000 1842,244
O2 0,000 0,000 0,000 0,000
C2H4O 0,000 0,000 0,000 0,000
H2O 0,000 31093,278 29349,492 0,000
Ar 1562,731 0,000 0,000 1562,731
C2H6 391,083 0,000 0,000 391,083
CH4 14230,259 0,000 0,000 14230,259
H2 71,018 0,000 0,000 71,018
CO2 4264,173 0,000 0,000 4,264
K2CO3 0,000 13378,413 0,000 0,000
KHCO3 0,000 0,000 19382,108 0,000
V2O5 0,000 322,927 322,927 0,000
DEA 0,000 1337,841 1337,841 0,000
Jumlah 22361,509 46132,460 50392,369 18101,599
Total 68493,968 68493,968
A-16
Neraca Massa di Sekitar Purging dan Recycle
Input = output
M10 = M11 + M13
Input Output
Komponen M10 M13 M11
kg/jam kg/jam kg/jam
C2H4 1842,244 14,738 1827,507
O2 0,000 0,000 0,000
C2H4O 0,000 0,000 0,000
H2O 0,000 0,000 0,000
Ar 1562,731 12,502 1550,229
C2H6 391,083 3,129 387,954
CH4 14230,259 113,842 14116,417
H2 71,018 0,568 70,449
CO2 4,264 0,034 4,230
Jumlah 18101,599 144,813 17956,787
Total 18101,599 18101,599
A-17
Neraca Massa di Sekitar Titik Pencampuran Metana
Input = output
M11 + M3 = M12
Input Output
Komponen M11 M3 M12
kg/jam kg/jam kg/jam
C2H4 1827,507 0,000 1827,507
O2 0,000 0,000 0,000
C2H4O 0,000 0,000 0,000
H2 O 0,000 0,000 0,000
Ar 1550,229 0,000 1550,229
C2H6 387,954 0,000 387,954
CH4 14116,417 113,060 14229,477
H2 70,449 0,568 71,018
CO2 4,230 0,000 4,230
Jumlah 17956,79 113,628 18070,41
Total 18070,415 18070,415
A-18
Neraca Massa di Sekitar Reaktor, EO Absorber dan CO2 Absorber
Input = output
M1 + M2 + M3 + M6 + M14 = M7 + M9 + M13
Input Output
Komponen M1 M2 M3 M6 M14 M7 M9 M13
kg/jam kg/jam kg/jam kg/jam kg/jam kg/jam kg/jam kg/jam
C2H4 0,000 7817,752 0,000 0,000 0,000 0,000 0,000 14,738
O2 8322,065 0,000 0,000 0,000 0,000 0,000 0,000 0,000
C2H4O 0,000 0,000 0,000 0,000 0,000 10121,355 0,000 0,000
H2O 0,000 0,000 0,000 10121,355 31093,278 11865,136 29349,492 0,000
Ar 12,502 0,000 0,000 0,000 0,000 0,000 0,000 12,502
C2H6 0,000 3,129 0,000 0,000 0,000 0,000 0,000 3,129
CH4 0,000 0,782 113,060 0,000 0,000 0,000 0,000 113,842
H2 0,000 0,000 0,568 0,000 0,000 0,000 0,000 0,568
CO2 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,034
K2CO3 0,000 0,000 0,000 0,000 13378,413 0,000 0,000 0,000
KHCO3 0,000 0,000 0,000 0,000 0,000 0,000 19382,108 0,000
V2O5 0,000 0,000 0,000 0,000 322,927 0,000 322,927 0,000
DEA 0,000 0,000 0,000 0,000 1337,841 0,000 1337,841 0,000
Jumlah 8334,567 7821,663 113,628 10121,355 46132,460 21986,491 50392,369 144,813
Total 72523,673 72523,673
A-19
Neraca Massa di Sekitar Stripper
M-15
M9
S-01
M16
M14
Input = output
M9 + M16 = M14 + M15
input output
Komponen M9 M16 M15 M14
kg/jam kg/jam kg/jam kg/jam
KHCO3 19382,108 0 0,000 0,000
K2CO3 0,000 0 0,000 13378,413
V2O5 322,927 0 0,000 322,927
H2O 29349,492 1743,786 1743,786 31093,278
DEA 1337,841 0 0,000 1337,841
CO2 0,000 0 4259,909 0,000
Jumlah 50392,369 1743,786 6003,695 46132,460
Total 52136,155 52136,155
A-20
Neraca Massa di Sekitar Kolom Distilasi
Input = output
M7 = M17 + M18
input output
Komponen M7 M17 M18
kg/jam kg/jam kg/jam
C2H4O 10121,355 10050,505 70,849
H2O 11865,136 50,505 11814,631
Jumlah 21986,491 10101,01 11885,481
Total 21986,491 21986,491
M13 144,813
M15 6003,695
M17 10101,010
M18 11885,481
Total (kg/jam) 28134,999 28134,999
A-21
Neraca Massa Keseluruhan
Arus
Komponen
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
C2 H4 0,000 7817,752 0,000 9645,259 1842,244 0,000 0,000 1842,244 0,000 1842,244 1827,507 1827,507 14,738 0,000 0,000 0,000 0,000 0,000
O2 8322,065 0,000 0,000 8322,065 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
C2 H4 O 0,000 0,000 0,000 0,000 10121,355 0,000 10121,355 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 10050,505 70,849
H2 O 0,000 0,000 0,000 0,000 1743,782 10121,355 11865,136 0,000 29349,492 0,000 0,000 0,000 0,000 31093,278 1743,79 1743,786 50,505 11814,631
Ar 12,502 0,000 0,000 1562,731 1562,731 0,000 0,000 1562,731 0,000 1562,731 1550,229 1550,229 12,502 0,000 0,000 0,000 0,000 0,000
C2 H6 0,000 3,129 0,000 391,083 391,083 0,000 0,000 391,083 0,000 391,083 387,954 387,954 3,129 0,000 0,000 0,000 0,000 0,000
CH4 0,000 0,782 113,060 14230,259 14230,259 0,000 0,000 14230,259 0,000 14230,259 14116,417 14229,477 113,842 0,000 0,000 0,000 0,000 0,000
H2 0,000 0,000 0,568 71,018 71,018 0,000 0,000 71,018 0,000 71,018 70,449 71,018 0,568 0,000 0,000 0,000 0,000 0,000
CO2 0,000 0,000 0,000 4,230 4264,173 0,000 0,000 4264,173 0,000 4,264 4,230 4,230 0,034 0,000 4259,909 0,000 0,000 0,000
K2 CO3 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 13378,413 0,000 0,000 0,000 0,000
KHCO 3 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 19382,108 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
V2 O5 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 322,927 0,000 0,000 0,000 0,000 322,927 0,000 0,000 0,000 0,000
DEA 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 1337,841 0,000 0,000 0,000 0,000 1337,841 0,000 0,000 0,000 0,000
Total 8334,567 7821,663 113,628 34226,645 34226,645 10121,355 21986,491 22361,509 50392,369 18101,599 17956,787 18070,41 144,813 46132,460 6003,695 1743,786 10101,01 11885,481
Satuan: kg/jam
A-22
