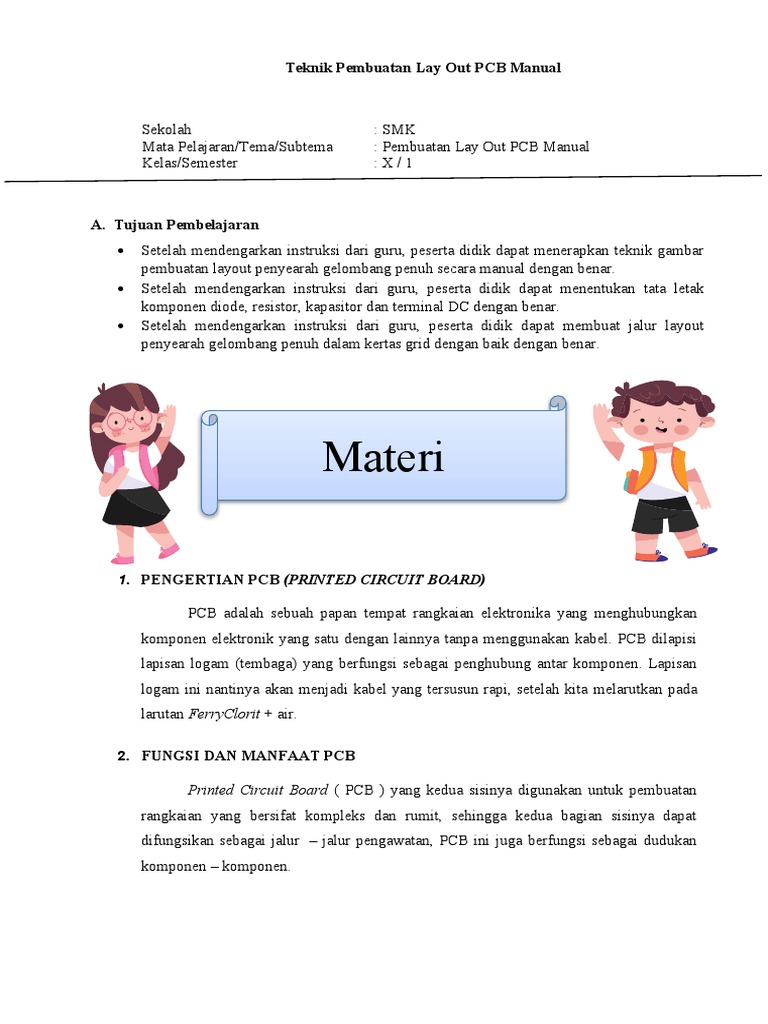

Teknik Pembuatan Lay Out PCB Manual

Sekolah : SMK
Mata Pelajaran/Tema/Subtema : Pembuatan Lay Out PCB Manual
Kelas/Semester :X/1


A. Tujuan Pembelajaran
 Setelah mendengarkan instruksi dari guru, peserta didik dapat menerapkan teknik gambar
pembuatan layout penyearah gelombang penuh secara manual dengan benar.
 Setelah mendengarkan instruksi dari guru, peserta didik dapat menentukan tata letak
komponen diode, resistor, kapasitor dan terminal DC dengan benar.
 Setelah mendengarkan instruksi dari guru, peserta didik dapat membuat jalur layout
penyearah gelombang penuh dalam kertas grid dengan baik dengan benar.

Materi

1. PENGERTIAN PCB (PRINTED CIRCUIT BOARD)

PCB adalah sebuah papan tempat rangkaian elektronika yang menghubungkan


komponen elektronik yang satu dengan lainnya tanpa menggunakan kabel. PCB dilapisi
lapisan logam (tembaga) yang berfungsi sebagai penghubung antar komponen. Lapisan
logam ini nantinya akan menjadi kabel yang tersusun rapi, setelah kita melarutkan pada
larutan FerryClorit + air.

2. FUNGSI DAN MANFAAT PCB

Printed Circuit Board ( PCB ) yang kedua sisinya digunakan untuk pembuatan
rangkaian yang bersifat kompleks dan rumit, sehingga kedua bagian sisinya dapat
difungsikan sebagai jalur – jalur pengawatan, PCB ini juga berfungsi sebagai dudukan
komponen – komponen.
3. JENIS-JENIS PCB

Papan sirkuit cetak dapat digolongkan atas beberapa jenis berdasarkan:

o susunan lapis
o lapis tunggal /1 slide
o lapis ganda / Double slide
o multi lapis (4, 6, 8 lapis) / Multi slide
o bentuk
o keras
o lunak (fleksibel)
o gabungan keras dan lunak
o spesifikasi
o konvensional
o penghubung kepadatan tinggi (High Density Interconnect)
o material basis
o FR4
o Logam
o keramik

Gambar 1. Contoh papan PCB

4. ALAT DAN BAHAN PEMBUATAN PCB


Alat dan bahan pembuatan PCB adalah sebagai berikut :
 PAPAN PCB

Printed Circuit Board ( PCB ) adlah sebuah papan rangkaian yang terbuat
dari bahan ebonit ( Pertinax ) atau fiber glass dimana salah satu sisi permukaannya
dilapisi dengan tembaga tipis. Jenis ini umumnya disebut single side karana hanya
memiliki satu permukaan yang berlapiskan tembaga. Sedangkan PCB yang kedua
sisinya digunakan untuk pembuatan rangkaian yang bersifat kompleks dan rumit,
sehingga kedua bagian sisinya dapat difungsikan sebagai jalur – jalur pengawatan,
PCB ini juga berfungsi sebagai dudukan komponen – komponen.

 KERTAS MILIMETER BLOCK


Kertas milimeter block adalah kertas bergaris yang memiliki block kotak
bergaris yang telah terukur. Dimana kertas milimeter block dalam pembuatan papan
PCB digunakan untuk menggambar gambar rangkaian, gambar tata letak komponen,
gambar jalur PCB.

Gambar 2. Kertas milimeter block

 SPIDOL PERMANET SNOWMAN 3”- 5”


Spidol permanet snowman adalah pena yang digunakan untuk membuat
jalur dan block pada papan PCB. Ukuran spidol kecil 3”- 4” untuk membuat jalur
dan 5” untuk mengeblock membuat ground jalur.

Gambar 3. Spidol permanen

 PELARUT PCB
Bahan Pelarut untuk menghilangkan lapisan tembaga pada papan PCB
yang tidak tergambar pola jalur (tidak tertutup tinta) adalah dengan melakukan
etching (pelarutan). Ada beberapa bahan kimia yang dapat dipergunakan untuk
etching diantaranya adalah larutan :
a. Feri Clorida (FeCl3)
b. Natrium Sulfat (Na2SO4)
c. Asam Nitrat (HNO3)
d. Asam Clorida + Perhidrosida (HCl + H2O2)

Gambar 4. Pelarutan PCB


 AMPLAS
Amplas adalah sejenis kertas yang digunakan membuat permukaan
benda-benda menjadi lebih halus dengan cara menggosokkan salah satu
permukaan amplas yang telah ditambahkan bahan yang kasar kepada
permukaan benda tersebut.

Gambar 5. Amplas

 PISAU CUTTER

Cutter memiliki beragam bentuk dan ukuran, ada yang besar, sedang,
dan kecil. Ada yang berbentuk bulat, panjang atau seperti gantungan kunci.
Tapi meskipun memiliki berbagai bentuk dan ukuran yang berbeda-beda,
fungsi cutter cuma satu, yaitu untuk memotong.

Gambar 6. Cutter
 BOR PCB
Bor PCB adalah merupakan bor listrik tangan mini yang digunakan
untuk membuat lubang pada PCB, lubang-lubang yang terdapat di bantalan
PCB yang berfungsi untuk menaruh kaki komponen elektronika dan skrup
ulir.
Gambar 7. Bor listrik PCB

5. KETENTUAN PEMBUATAN PCB

Ada beberapa hal yang perlu diperhatikan dalam merencanakan PCB


yaitu :
1) Lebar Jalur Rangkaian
Lebar jalur yang baik dalam merencanakan PCB adalah lebar jalur
yang sesuai dengan arus yang akan mengalir pada jalur PCB tersebut.
Berikut ini adalah tabel lebar jalur dalam hubungannya dengan arus :

Tabel 1. Lembar jalur rangkaian


2) Jarak Jalur
Jarak jalur pada PCB disesuaikan dengan besar tegangan yang
akan bekerja pada PCB tersebut, adapun tabelnya adalah :

Tabel 2. Jarak jalur


3) Ukuran Mata Donut/Pad
Dalam perencanakan PCB ukuran Donut yaitu dua sampai tiga kali
ukuran mata bor yang akan digunakan, misalnya ukuran mata bor yang
akan digunakan adalah 1 mm, maka ukuran Donutnya 2 – 3 mm ( 0,08 –
0,012 inch ).

4) Ukuran Mata Bor


Ukuran mata bor yang digunakan dalam pembuatan PCB disesuaikan
dengan komponen yang akan digunakan.

Tabel 3. Ukuran mata bor

5) Dimensi Komponen
Dimensi komponen atau bentuk komponen sangat menentukan
penataan tampak atas dan penataan tampak bawah dari PCB yang akan
direncanakan. Demikian pula jarak antara kaki komponen sangat
menentukan jarak antara donutnya atau pad.
6) Bentuk Jalur
Dalam merencanakan PCB bentuk jalur yang akan digunakan atau digambar
pada PCB sangat penting untuk diperhatikan, berikut ini adalah contoh
bentuk jalur yang dianjurkan dan tidak dianjurkan untuk digunakan pada
perencanaan PCB

Gambar 8. Bentuk jalur


6. TATA CARA PEMBUATAN PCB SECARA MANUAL

Hal yang perlu diperhatikan dalam pembuatan gambar jalur PCB adalah :
a) Gambar di kertas milimeter block
b) Buatlah gambar rangkaian terlebih dahulu
c) Gambar penempatan tata letak komponen yang tersusun rapi
d) Jarak antar jalur tidak terlalu rengga atau terlalu rapat .
e) Hal yang perlu diperhatikan karena jarak jalur pada frekuensi tertentu dapat
menjadikan kapasitor, yang akan mempengaruhi proses kerja rangkaian.
f) Diusahakan tidak ada jalur yang mempunyai sudut lancip atau tegak lurus
karena akan berakibat frekuensi tinggi dengan arus yang relatif besar. Pada
ujung sambungan jalur akan timbul tumbukan elektron yang
mengakibatkan berbagai pengaruh, diantaranya panas
g) Sudut tidak boleh 90 derajad
h) Dalam menggunakan spidolmarker tidak boleh bolak-balok, harus searah.
Gambar 9. Contoh jalur

Langkah-langkah dalam proses pelarutan PCB :


a. Menyiapkan peralatan dan bahan yang dibutuhkan.
b. Memanaskan air menggunakan alat pemanas
c. Meletakkan bahan FeCl3 ke dalam nampan dengan di campur air panas dan
diaduk sampai rata, jangan menghirup asap hasil pencampuran kedua
bahan tersebut.
d. Memasukkan benda kerja (PCB yang sudah digambari) ke dalam nampan
sambil digoyang-goyangkan, benda kerja jangan bertumpuk satu dengan
yang lainnya.
e. Setelah PCB yang tidak dilapisi terlarut, angkat benda kerja dan bersihkan
menggunakan air bersih.
Gambar 10. Proses pelarutan PCB

Langkah pengeboran PCB:


a. Cek kondisi bor
b. Agar PCB tidak pecah beri landasan sebelum pengeboran
c. Diberi penitik terlebih dahulu sebelum mengebor.
d. Lakukan penitik pelan jangan keras karena akan membuat PCB pecah
e. Siapkan penitik ujung penitik benar-benar runcing.
f. Siapkan PCB yang akan dititik
g. Paskan penitik dibantalan PCB dengan cara miring terlebih dahulu,
apabila sudah pas tegakan penitik dan pukul pelan.
h. Lakukan pengeboran dengan cara ujung mata bor dengan posisi tegak
lurus pada bantalan PCB yang telah di titik.
i. Lakukan pengeboran hati-hati sampai benar-benar berlubang.

Gambar 11. Proses pengeboran PCB


C. Latihan dan Kunci Jawaban/Rubrik

No Soal
1 Alat dan bahan apa saja yang dapat digunakan untuk membuat layout PCB
secara manual ?
2 Buatlah gambar bentuk sudut yang baik jika terdapat jalur yang berbelok
atau bercabang ?

No Kunci Jawaban Skor Maks


1 - Papan PCB
- Kertas Milimeter Block
- Spidol Permanen Snowman 3”-5”
- Pelarut PCB 40
- Amplas
- Pisau Cutter
- Bor PCB
2 Bentuk sudut yang dirokemandasikan harus lebih dari 90
derajat.

60

D. Daftar Pustaka
https://123dok.com/document/zlln84oz-bab-iii-pembuatan-pcb-secara-manual.html

JANGAN LUPA
TUGAS
DIKERJAKAN
DAN
KUMPULKAN
