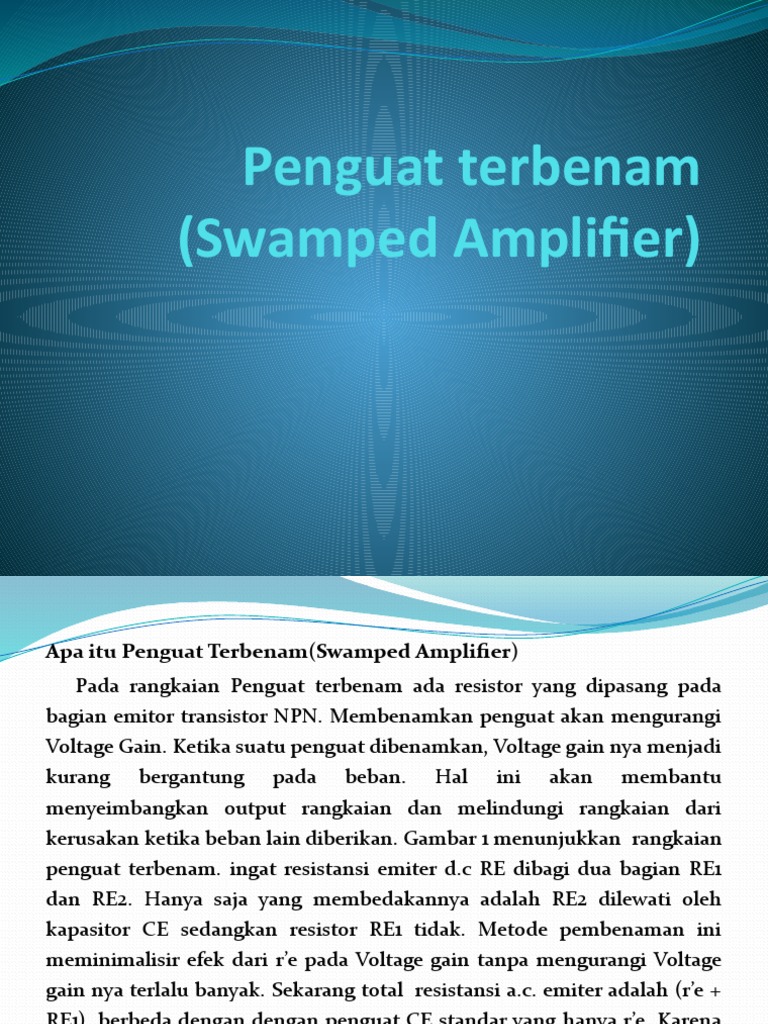

Penguat terbenam

(Swamped Amplifier)
Apa itu Penguat Terbenam(Swamped Amplifier)
Pada rangkaian Penguat terbenam ada resistor yang dipasang pada
bagian emitor transistor NPN. Membenamkan penguat akan mengurangi
Voltage Gain. Ketika suatu penguat dibenamkan, Voltage gain nya menjadi
kurang bergantung pada beban. Hal ini akan membantu
menyeimbangkan output rangkaian dan melindungi rangkaian dari
kerusakan ketika beban lain diberikan. Gambar 1 menunjukkan  rangkaian
penguat terbenam. ingat resistansi emiter d.c RE dibagi dua bagian RE1
dan RE2. Hanya saja yang membedakannya adalah RE2 dilewati oleh
kapasitor CE sedangkan resistor RE1 tidak. Metode pembenaman ini
meminimalisir efek dari r’e pada Voltage gain tanpa mengurangi Voltage
gain nya terlalu banyak. Sekarang total  resistansi a.c. emiter adalah (r’e +
RE1), berbeda dengan dengan penguat CE standar yang hanya r’e. Karena
itu, Voltage gain dari penguat terbenam saat tidak ada  beban menjadi :
Voltage gain, Av = Rc/re'+
RE1
 Jika RE1 besar atau sama dengan 10 r’e , maka efek dari r’e hampir tidak
ada dan Voltage gain nya adalah ;
Av ~ Rc/Re
 Karena itu, Voltage gain pada dasarnya independen/ tidak bergantun
pada re' atau ia sudah cukup stabil.
Efek membenamkan Zin (base)

Rumus Zin(base) ketika RE sepenuhnya dilewati

adalah Zin(base) = β r’e. Ketika resistansi emiter nya
dilewati sebagian(partialy bypassed), bagian yang
tidak terlewati(sebagai contoh RE1) terlihat sebagai
sinyal a.c. dan terlihat terhubung seri dengan r’e .
maka, untuk penguat terbenam,
Zin (base) = β ( re′ + RE1)
Contoh 1. Tentukan nilai Voltage gain (Av) dari penguat terbenam yang
ditunjukkan pada gambar 1. Apa  nilai Zin(base) dari rangkaian ini?
Jawab: Untuk mencari Voltage gain (Av), pertama-tama kita tentukan arus emiter
D.C. IE lalu resistansi a.c. emiter re'. Nilai IE dapat ditentukan dari :

x10 V=2,1Volt

𝑉 𝐸 =𝑉 𝐵+𝑉 𝐵𝐸 =2,1 𝑉 − 0,7 𝑉 =1,4 𝑉

𝑉𝐸 1,4 𝑉
𝐼 𝐸= = =1,16 𝑚𝐴
𝑅 𝐸 1+ 𝑅 𝐸 2 300 Ω+900 Ω

25 𝑚𝑉 25 𝑚𝑉
𝑟 ′ 𝑒= = =21,5 Ω
𝐼𝐸 1,16 𝑚𝐴

𝑅𝐶 1,5 𝑘 Ω
𝐴𝑉 = = =4,66
𝑟 ′ 𝑒+ 𝑅 𝐸 1 21,5 Ω+ 300 Ω
