SNI 0225:2011

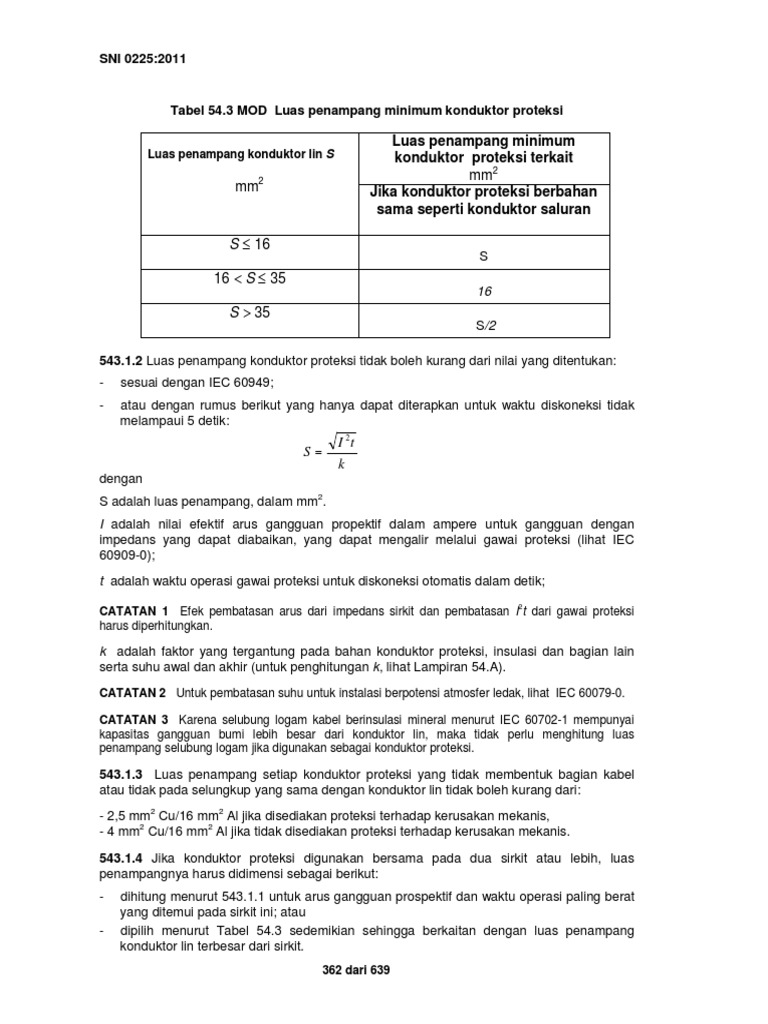

Tabel 54.3 MOD Luas penampang minimum konduktor proteksi

Luas penampang minimum

Luas penampang konduktor lin S konduktor proteksi terkait
mm2
mm2 Jika konduktor proteksi berbahan
sama seperti konduktor saluran

S  16
S
16  S  35
16
S  35
S/2

543.1.2 Luas penampang konduktor proteksi tidak boleh kurang dari nilai yang ditentukan:
- sesuai dengan IEC 60949;
- atau dengan rumus berikut yang hanya dapat diterapkan untuk waktu diskoneksi tidak
melampaui 5 detik:
I 2t
S
k
dengan
S adalah luas penampang, dalam mm2.
I adalah nilai efektif arus gangguan propektif dalam ampere untuk gangguan dengan
impedans yang dapat diabaikan, yang dapat mengalir melalui gawai proteksi (lihat IEC
60909-0);
t adalah waktu operasi gawai proteksi untuk diskoneksi otomatis dalam detik;

CATATAN 1 Efek pembatasan arus dari impedans sirkit dan pembatasan I2t dari gawai proteksi
harus diperhitungkan.

k adalah faktor yang tergantung pada bahan konduktor proteksi, insulasi dan bagian lain
serta suhu awal dan akhir (untuk penghitungan k, lihat Lampiran 54.A).
CATATAN 2 Untuk pembatasan suhu untuk instalasi berpotensi atmosfer ledak, lihat IEC 60079-0.

CATATAN 3 Karena selubung logam kabel berinsulasi mineral menurut IEC 60702-1 mempunyai
kapasitas gangguan bumi lebih besar dari konduktor lin, maka tidak perlu menghitung luas
penampang selubung logam jika digunakan sebagai konduktor proteksi.

543.1.3 Luas penampang setiap konduktor proteksi yang tidak membentuk bagian kabel
atau tidak pada selungkup yang sama dengan konduktor lin tidak boleh kurang dari:
- 2,5 mm2 Cu/16 mm2 Al jika disediakan proteksi terhadap kerusakan mekanis,
- 4 mm2 Cu/16 mm2 Al jika tidak disediakan proteksi terhadap kerusakan mekanis.
543.1.4 Jika konduktor proteksi digunakan bersama pada dua sirkit atau lebih, luas
penampangnya harus didimensi sebagai berikut:
- dihitung menurut 543.1.1 untuk arus gangguan prospektif dan waktu operasi paling berat
yang ditemui pada sirkit ini; atau
- dipilih menurut Tabel 54.3 sedemikian sehingga berkaitan dengan luas penampang
konduktor lin terbesar dari sirkit.
