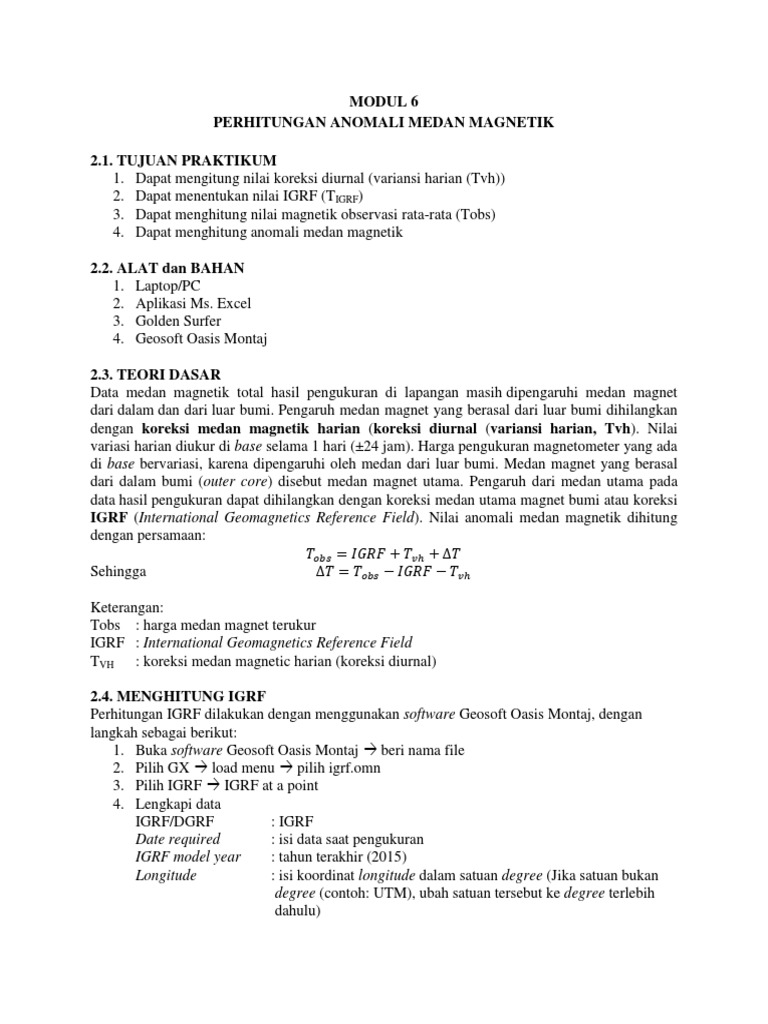

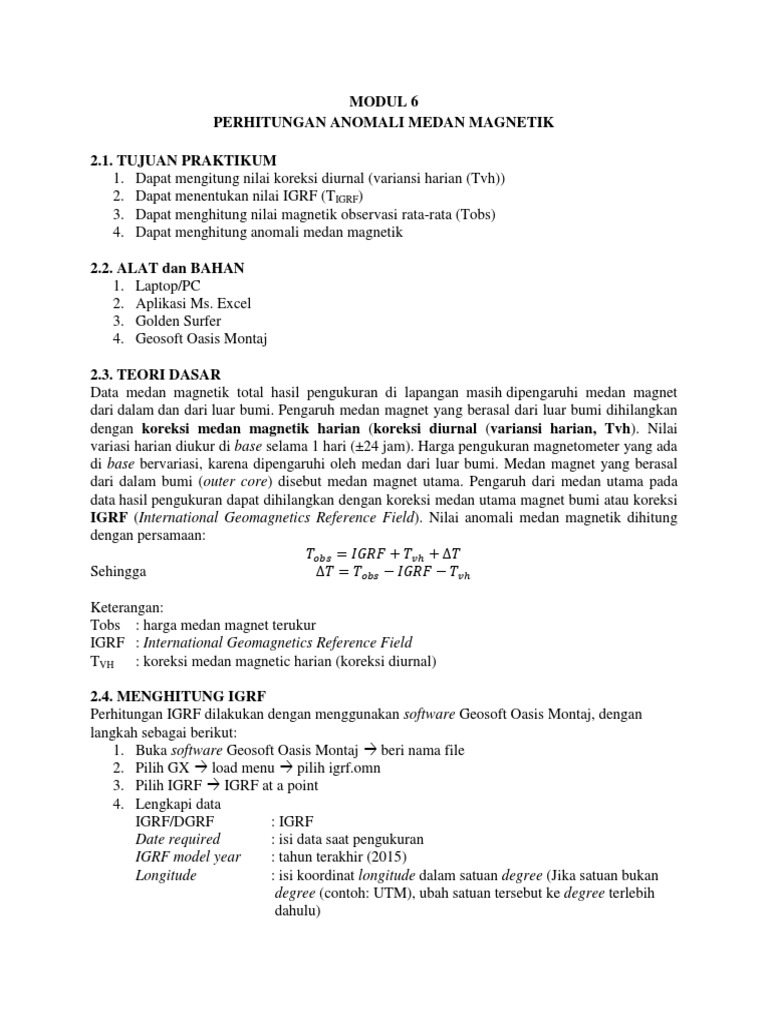

MODUL 6

PERHITUNGAN ANOMALI MEDAN MAGNETIK

2.1. TUJUAN PRAKTIKUM

1. Dapat mengitung nilai koreksi diurnal (variansi harian (Tvh))
2. Dapat menentukan nilai IGRF (TIGRF)
3. Dapat menghitung nilai magnetik observasi rata-rata (Tobs)
4. Dapat menghitung anomali medan magnetik

2.2. ALAT dan BAHAN

1. Laptop/PC
2. Aplikasi Ms. Excel
3. Golden Surfer
4. Geosoft Oasis Montaj

2.3. TEORI DASAR

Data medan magnetik total hasil pengukuran di lapangan masih dipengaruhi medan magnet
dari dalam dan dari luar bumi. Pengaruh medan magnet yang berasal dari luar bumi dihilangkan
dengan koreksi medan magnetik harian (koreksi diurnal (variansi harian, Tvh). Nilai
variasi harian diukur di base selama 1 hari (±24 jam). Harga pengukuran magnetometer yang ada
di base bervariasi, karena dipengaruhi oleh medan dari luar bumi. Medan magnet yang berasal
dari dalam bumi (outer core) disebut medan magnet utama. Pengaruh dari medan utama pada
data hasil pengukuran dapat dihilangkan dengan koreksi medan utama magnet bumi atau koreksi
IGRF (International Geomagnetics Reference Field). Nilai anomali medan magnetik dihitung
dengan persamaan:

Sehingga

Keterangan:
Tobs : harga medan magnet terukur
IGRF : International Geomagnetics Reference Field
TVH : koreksi medan magnetic harian (koreksi diurnal)

2.4. MENGHITUNG IGRF

Perhitungan IGRF dilakukan dengan menggunakan software Geosoft Oasis Montaj, dengan
langkah sebagai berikut:
1. Buka software Geosoft Oasis Montaj  beri nama file
2. Pilih GX  load menu  pilih igrf.omn
3. Pilih IGRF  IGRF at a point
4. Lengkapi data
IGRF/DGRF : IGRF
Date required : isi data saat pengukuran
IGRF model year : tahun terakhir (2015)
Longitude : isi koordinat longitude dalam satuan degree (Jika satuan bukan
degree (contoh: UTM), ubah satuan tersebut ke degree terlebih
dahulu)
 Latitude : isi koordinat latitude dalam satuan degree (Jika satuan bukan
degree (contoh: UTM), ubah satuan tersebut ke degree terlebih
dahulu)
Elevation : isi satuan elevasi pada base
5. Klik calculate, sehingga dapat nilai IGRF yaitu field strength. Selain itu juga diperoleh
nilai inclination dan declination.

2.5. MENGHITUNG KOREKSI DIURNAL (VARIANSI HARIAN)

Perhitungan koreksi diurnal dilakukan dengan menggunakan data di base dan data di lapangan.
Tabel 1 Perhitungan data di base
Waktu Total
No
Jam Menit Menit Reading Pengali
1 8 0 480 45132.45
2 8 10 490 45131.28
3 8 20 500 45132.48
4 8 30 510 45133.73
5 8 40 520 45135.15
6 8 50 530 45136.3
7 9 0 540 45137.85
8 9 10 550 45139.25
9 9 20 560 45139.35
10 9 30 570 45140.08
11 9 40 580 45140.2
12 9 50 590 45141.5
13 10 0 600 45141.23
14 10 10 610 45141.3
15 10 20 620 45141.63
16 10 30 630 45142.1
17 10 40 640 45142.38
18 10 50 650 45142.55
19 11 0 660 45141.63
20 11 10 670 45142.33
21 11 20 680 45142.25
22 11 30 690 45143.63
23 11 40 700 45144.18
24 11 50 710 45144.43
25 12 0 720 45145.48
26 12 10 730 45144.65
27 12 20 740 45144.5
28 12 30 750 45143.13
29 12 40 760 45141.55
30 12 50 770 45139.53
 Waktu Total
No
Jam Menit Menit Reading Pengali
31 13 0 780 45135.43
32 13 10 790 45134.78
33 13 20 800 45134.55
34 13 30 810 45134.43
35 13 40 820 45130.4
36 13 50 830 45126.8
37 14 0 840 45124.55
38 14 10 850 45122.28
39 14 20 860 45120.15
40 14 30 870 45117.5
41 14 40 880 45117.28
42 14 50 890 45115.35
43 15 0 900 45113.75
44 15 10 910 45113.15
45 15 20 920 45112.8
46 15 30 930 45110.8
47 15 40 940 45111.18
48 15 50 950 45110.68
49 16 0 960 45108.63
50 16 10 970 45107.78
51 16 20 980 45108.03
52 16 30 990 45109.45
53 16 40 1000 45110.38
54 16 50 1010 45108.58
55 17 0 1020 45108.5
56 17 10 1030 45105.6
57 17 20 1040 45104.33
58 17 30 1050 45102.6
59 17 40 1060 45102.28
60 17 50 1070 45102.2
61 18 0 1080 45100.63
62 18 10 1090 45101.73
63 18 20 1100 45103.55
64 18 30 1110 45104.53
65 18 40 1120 45106.2

Cara menghitung kolom pengali:

Menghitung Koreksi Diurnal

1. Menghitung Hbase
Perhitungan Hbase menggunakan data di base dan lapangan

( )
( )

2. Menghitung koreksi diurnal

Catatan: Nilai Hbase awal sama untuk semua hari. Misalkan pengukuran dilakukan
selama 3 hari. Maka Hbase awal pada hari kedua dan ketiga sama dengan Hbase
hari pertama.

2.6.MENGHITUNG ANOMALI MAGNETIK

Perhitungan anomali magnetik menggunakan rumus

 Tabel 2 Perhitungan Anomali Magnetik
Nama Time Tobs Anomali
No UTM X UTM Y Time Tobs rata2 Hbase Tvh TIGRF
Sts (menit) 1 2 magnetik
1 BaseMag 353639 9165551 8:09 489 45131.1 45131.2 45131.150
2 KS-022 350153 9152091 9:00 540 45413.6 45413.7 45413.650
3 KS-023 349158 9151229 9:10 550 45298.8 45298.8 45298.800
4 KS-025 346393 9152922 9:30 570 45334.9 45334.9 45334.900
5 KS-026 344701 9153831 9:39 579 45305.5 45305.5 45305.500
6 KS-027 343280 9154925 9:45 585 45492.7 45492.9 45492.800
7 KS-028 341801 9156637 9:57 597 45181.0 45181.1 45181.050
8 KS-029 340280 9157645 10:09 609 45771.6 45771.5 45771.550
9 KS-030 338311 9158517 10:22 622 45565.7 45565.4 45565.550
10 KS-033 333775 9155551 10:49 649 45280.5 45280.5 45280.500
11 KS-034 333679 9153395 10:57 657 45256.5 45256.6 45256.550
12 KS-035 333551 9151928 11:03 663 45223.7 45223.9 45223.800
13 KS-036 333370 9150060 11:13 673 45210.4 45210.5 45210.450
14 KS-037 332563 9148646 11:24 684 45130.2 45130.3 45130.250
15 KS-038 332281 9146996 11:34 694 45215.6 45215.6 45215.600
16 KS-039 332447 9145659 11:39 699 45637.8 45637.8 45637.800
17 KS-040 331767 9144509 11:47 707 45348.1 45348.4 45348.250
18 KS-041 331223 9143445 11:56 716 45494.2 45494.2 45494.200
19 KS-042 330327 9143284 12:03 723 45416.0 45416.2 45416.100
20 KS-043 329329 9141983 12:13 733 45191.2 45191.2 45191.200
21 KS-044 328170 9141745 12:19 739 45110.7 45110.7 45110.700
22 KS-045 327211 9142487 12:26 746 45700.0 45701.1 45700.550
23 KS-046 326156 9142761 12:33 753 45516.9 45516.9 45516.900
24 KS-048 323709 9142962 12:50 770 45434.4 45434.7 45434.550
25 KS-049 323094 9144085 12:57 777 45224.0 45224.3 45224.150
26 KS-050 322987 9145118 13:08 788 45059.7 45059.8 45059.750
27 KS-051 323146 9146456 14:56 896 45170.1 45170.4 45170.250
 Nama Time Tobs Anomali
No UTM X UTM Y Time Tobs rata2 Hbase Tvh TIGRF
Sts (menit) 1 2 magnetik
28 KS-052 322324 9146994 15:04 904 45055.7 45055.9 45055.800
29 KS-053 322794 9148103 15:10 910 45316.1 45316.2 45316.150
30 KS-054 323456 9149384 15:19 919 45246.6 45246.7 45246.650
31 KS-055 323457 9150721 15:25 925 45315.6 45315.6 45315.600
32 KS-057 324555 9153351 15:38 938 45253.6 45253.6 45253.600
33 KS-058 325937 9154132 15:45 945 45268.7 45268.9 45268.800
34 KS-059 326195 9155284 15:52 952 45287.4 45287.6 45287.500
35 KS-060 327971 9156307 16:01 961 45299.7 45299.5 45299.600
36 KS-061 328384 9158023 16:09 969 45198.7 45198.7 45198.700
37 KS-062 326936 9158386 16:17 977 45061.2 45061.3 45061.250
38 KS-063 324105 9158182 16:25 985 45326.0 45326.0 45326.000
39 KS-064 322418 9158003 16:32 992 45137.6 45137.7 45137.650
40 KS-065 320638 9157995 16:37 997 45244.0 45244.4 45244.200
41 KS-067 317092 9159139 16:53 1013 44947.0 44947.6 44947.300
42 KS-068 314699 9160095 17:01 1021 45249.3 45249.3 45249.300
43 KS-069 311959 9160325 17:10 1030 45446.3 45446.7 45446.500
44 KS-070 309517 9160806 17:18 1038 45576.6 45576.7 45576.650
45 KS-071 310659 9162860 17:30 1050 44773.4 44773.5 44773.450
46 KS-072 311314 9165062 17:40 1060 45880.2 45880.2 45880.200
47 KS-073 311821 9167307 17:47 1067 45318.2 45318.2 45318.200
48 KS-074 311998 9169966 18:00 1080 45352.6 45352.6 45352.600

2.7.TUGAS/LAPORAN
Hitunglah nilai IGRF, koreksi diurnal dan anomali magnetik
