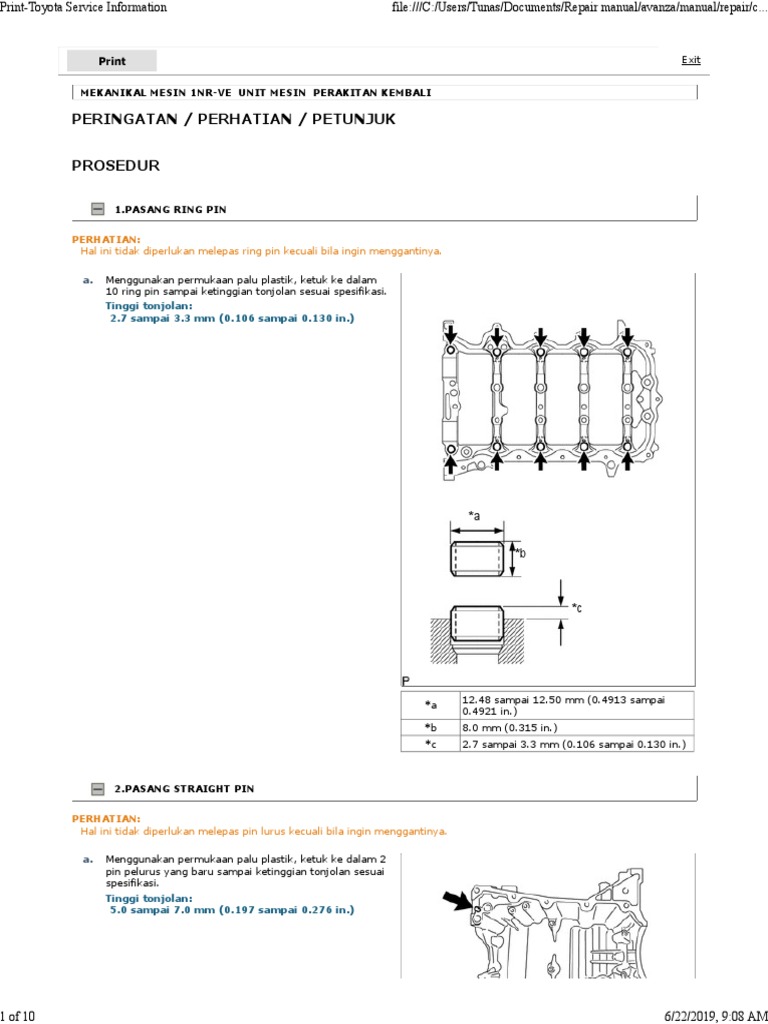

MEKANIKAL MESIN 1NR-VE UNIT MESIN PERAKITAN KEMBALI

PERINGATAN / PERHATIAN / PETUNJUK

PROSEDUR

1.PASANG RING PIN

PERHATIAN:
Hal ini tidak diperlukan melepas ring pin kecuali bila ingin menggantinya.

a. Menggunakan permukaan palu plastik, ketuk ke dalam

10 ring pin sampai ketinggian tonjolan sesuai spesifikasi.
Tinggi tonjolan:
2.7 sampai 3.3 mm (0.106 sampai 0.130 in.)

*a

*b

*c

12.48 sampai 12.50 mm (0.4913 sampai

*a
0.4921 in.)
*b 8.0 mm (0.315 in.)
*c 2.7 sampai 3.3 mm (0.106 sampai 0.130 in.)

2.PASANG STRAIGHT PIN

PERHATIAN:
Hal ini tidak diperlukan melepas pin lurus kecuali bila ingin menggantinya.

a. Menggunakan permukaan palu plastik, ketuk ke dalam 2

pin pelurus yang baru sampai ketinggian tonjolan sesuai
spesifikasi.
Tinggi tonjolan:
5.0 sampai 7.0 mm (0.197 sampai 0.276 in.)

1 of 10 6/22/2019, 9:08 AM
Print-Toyota Service Information file:///C:/Users/Tunas/Documents/Repair manual/avanza/manual/repair/c...

*a 8.0 mm (0.315 in.)

*b 18.0 mm (0.709 in.)
*c 5.0 sampai 7.0 mm (0.197 sampai 0.276 in.)

3.PASANG OIL STRAINER SUB-ASSEMBLY

a. Pasang oil strainer sub-assembly ke oil pan sub-

assembly dengan 2 baut dengan urutan yang
ditunjukkan dalam gambar. 2
Momen:
10 N*m (102 kgf*cm, 7 ft.*lbf)

4.PASANG OIL PAN BAFFLE PLATE NO. 2

a. Pasang oil pan baffle plate No. 2 ke oil pan sub-

assembly dengan 2 baut.
Momen:
10 N*m (102 kgf*cm, 7 ft.*lbf)

5.PASANG OIL PAN BAFFLE PLATE NO. 1

a. Pasang oil pan baffle plate No. 1 ke oil pan sub-

assembly dengan 4 baut.

2 of 10 6/22/2019, 9:08 AM
Print-Toyota Service Information file:///C:/Users/Tunas/Documents/Repair manual/avanza/manual/repair/c...

Momen:
10 N*m (102 kgf*cm, 7 ft.*lbf)

6.PASANG OIL PAN SUB-ASSEMBLY

a. Pasang gasket yang baru ke cylinder block

sub-assembly.

b. Gunakan seal paking pada tempat yang ditunjukkan dalam gambar.

*c
*a *d

*e
*b
*f
*d

*a Area Garis Tidak Terputus *b Area Garis Dashed

*c 39.3 sampai 39.7 mm (1.547 sampai 1.563 in.) *d 3.5 sampai 4.5 mm (0.138 sampai 0.177 in.)
*e 6.0 sampai 10.0 mm (0.236 sampai 0.394 in.) *f 90°

Seal packing:
Toyota Genuine Seal Packing Black, Three Bond 1207B atau yang setara

PERHATIAN:
· Bersihkan oli apapun dari permukaan kontak.
· Pasang oil pan sub-assembly dalam 3 menit dan kencangkan baut dalam waktu 10 menit setelah
memberikan seal packing.
· Jangan menghidupkan mesin minimal 2 jam setelah pemasangan.

c. Berikan adhesive ke putaran drat baut (C).

3 of 10 6/22/2019, 9:08 AM
Print-Toyota Service Information file:///C:/Users/Tunas/Documents/Repair manual/avanza/manual/repair/c...

Adhesive:
Toyota Genuine Adhesive 1324, Three Bond 1324 atau yang setara

PERHATIAN:
Pasang baut dalam waktu 3 menit dari penggunaan adhesive.

PETUNJUK:
Oleskan adhesive ke baut (C) lebih dari 7.0 mm (0.276 in.) dari ujung baut.

d. Pasang oil pan sub-assembly dengan 10

4 (B) 3 (B)
baut dalam beberapa tahap, dalam 2 (B)
urutan seperti ditunjukkan pada gambar.
5 (B)
Momen: 1 (A)
21 N*m (214 kgf*cm, 15 ft.*lbf)

Bolt Length (Panjang Baut):

6 (A)
10 (C) 8 (B) 7 (B)
9 (B)

Item Panjang
Baut A 70 mm (2.756 in.)
Baut B, C 30 mm (1.181 in.)

e. Bersihkan seal packing yang berlebihan dengan kain pembersih.

7.PASANG OIL PAN DRAIN PLUG

a. Pasang gasket yang baru dan oil pan

drain plug ke oil pan sub-assembly.
Momen:
30 N*m (306 kgf*cm, 22 ft.*lbf)

8.PASANG CYLINDER BLOCK WATER JACKET SPACER

a. Pasang cylinder block water jacket spacer

ke cylinder block sub-assembly seperti
ditunjukkan dalam gambar.

4 of 10 6/22/2019, 9:08 AM
Print-Toyota Service Information file:///C:/Users/Tunas/Documents/Repair manual/avanza/manual/repair/c...

9.PASANG CYLINDER HEAD GASKET

Klik di sini Sistem Mesin / Hybrid>MENANIKAL MESIN 1NR-VE>CYLINDER HEAD GASKET>PEMASANGAN

10.PASANG CYLINDER HEAD SUB-ASSEMBLY

Klik di sini Sistem Mesin / Hybrid>MENANIKAL MESIN 1NR-VE>CYLINDER HEAD GASKET>PEMASANGAN

11.PASANG VALVE LASH ADJUSTER ASSEMBLY

PERHATIAN:
· jaga valve lash adjuster assembly agar terbebas dari debu dan benda asing.
· Gunakan hanya oli mesin yang bersih.

a. Tempatkan valve lash adjuster

assembly ke dalam yang terisi
penuh oleh oli mesin yang baru. *a *b
SST
b. Masukkan tepi SST ke dalam valve
lash adjuster assembly plunger dan
gunakan tepi SST tersebut untuk *c
menekan ke bawah check ball ke
dalam plunger.
*f
SST
09276-75010

*d
c. Tekan SST dan valve lash adjuster
assembly bersama-sama untuk
menggerakkan plunger ke atas dan
ke bawah 5 sampai 6 kali.
*g
d. Periksa pergerakan plunger dan
buang udara. *e SST *e
OK:
Plunger bergerak naik dan
turun.

PERHATIAN:
Ketika membuang udara dalam
chamber tekanan tinggi, pastikan
bahwa tepi SST benar-benar
menekan check ball seperti
ditunjukkan dalam gambar.
Periksa ball tidak tertekan,
chamber tekanan tinggi tidak
akan mendorong angin keluar.
*a Benar
*b Salah
e. Setelah udara dihilangkan, lepas
SST. Kemudian cobalah dengan *c Taper Part
cepat dan kuat menekan plunger *d Low Pressure Chamber
dengan tangan.
*e High Pressure Chamber
OK:
*f Plunger
Plunger sangat sulit untuk
digerakkan. *g Check Ball

Bila hasilnya tidak sesuai

spesifikasi, ganti valve lash adjuster
assembly.

f. Pasang valve lash adjuster assembly.

PERHATIAN:
Pasang setiap valve lash adjuster assembly ke tempat yang sama sebelum melepaskannya.

5 of 10 6/22/2019, 9:08 AM
Print-Toyota Service Information file:///C:/Users/Tunas/Documents/Repair manual/avanza/manual/repair/c...

12.PASANG VALVE ROCKER ARM SUB-ASSEMBLY NO. 1

a. Oleskan oli mesin ke tepi valve lash adjuster assembly dan valve stem cap end.

b. Pastikan bahwa valve rocker

arm sub-assembly No. 1 *1
dipasang seperti ditunjukkan
dalam gambar. *4

*2 *3

*1 Valve Rocker Arm Sub-assembly No. 1

*2 Valve Lash Adjuster Assembly
*3 Valve Stem
*4 Valve Stem Cap

c. Isi cylinder head sub-

assembly dengan oli mesin
melalui lubang yang
ditunjukkan dalam gambar.

13.PASANG CAMSHAFT

Klik di sini Sistem Mesin / Hybrid>MENANIKAL MESIN 1NR-VE>CAMSHAFT>PEMASANGAN

14.PASANG CAMSHAFT NO. 2

Klik di sini Sistem Mesin / Hybrid>MENANIKAL MESIN 1NR-VE>CAMSHAFT>PEMASANGAN

15.PASANG OIL CONTROL VALVE FILTER

a. Pasang oil control valve filter

ke camshaft bearing cap No.
1.

6 of 10 6/22/2019, 9:08 AM
Print-Toyota Service Information file:///C:/Users/Tunas/Documents/Repair manual/avanza/manual/repair/c...

16.PASANG CAMSHAFT BEARING CAP

Klik di sini Sistem Mesin / Hybrid>MENANIKAL MESIN 1NR-VE>CAMSHAFT>PEMASANGAN

17.PASANG CAMSHAFT HOUSING SUB-ASSEMBLY

Klik di sini Sistem Mesin / Hybrid>MENANIKAL MESIN 1NR-VE>CAMSHAFT>PEMASANGAN

18.PASANG CAMSHAFT TIMING GEAR ASSEMBLY

Klik di sini Sistem Mesin / Hybrid>MENANIKAL MESIN 1NR-VE>CAMSHAFT>PEMASANGAN

19.PASANG CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY

Klik di sini Sistem Mesin / Hybrid>MENANIKAL MESIN 1NR-VE>CAMSHAFT>PEMASANGAN

20.PASANG CRANKSHAFT TIMING GEAR OR SPROCKET

a. Pasang crankshaft timing gear atau sprocket ke crankshaft.

21.PASANG TIMING CHAIN GUIDE

Klik di sini Sistem Mesin / Hybrid>MENANIKAL MESIN 1NR-VE>CAMSHAFT>PEMASANGAN

22.PASANG CHAIN SUB-ASSEMBLY

Klik di sini Sistem Mesin / Hybrid>MENANIKAL MESIN 1NR-VE>CAMSHAFT>PEMASANGAN

23.PASANG TIMING CHAIN TENSION ARM

Klik di sini Sistem Mesin / Hybrid>MENANIKAL MESIN 1NR-VE>CAMSHAFT>PEMASANGAN

24.PASANG CHAIN TENSIONER ASSEMBLY NO. 1

Klik di sini Sistem Mesin / Hybrid>MENANIKAL MESIN 1NR-VE>CAMSHAFT>PEMASANGAN

25.PASANG TIMING CHAIN COVER SUB-ASSEMBLY

Klik di sini Sistem Mesin / Hybrid>PELUMASAN 1NR-VE>OIL PUMP>PEMASANGAN

26.PASANG TIMING CHAIN COVER OIL SEAL

Klik di sini Sistem Mesin / Hybrid>PELUMASAN 1NR-VE>OIL PUMP>PEMASANGAN

27.PASANG CRANKSHAFT PULLEY

Klik di sini Sistem Mesin / Hybrid>MENANIKAL MESIN 1NR-VE>FRONT CRANKSHAFT OIL

SEAL>PEMASANGAN

28.PASANG CRANK POSITION SENSOR

Klik di sini Sistem Mesin / Hybrid>KONTROL MESIN 1NR-VE>CRANKSHAFT POSITION

SENSOR>PEMASANGAN

29.PASANG OIL FILTER SUB-ASSEMBLY

Klik di sini Sistem Mesin / Hybrid>PELUMASAN 1NR-VE>OLI DAN OIL FILTER>PENGGANTIAN

30.PASANG WATER INLET HOUSING GASKET NO. 2

Klik di sini Sistem Mesin / Hybrid>PENDINGIN 1NR-VE>THERMOSTAT>PEMASANGAN

31.PASANG WATER INLET SUB-ASSEMBLY WITH THERMOSTAT

Klik di sini Sistem Mesin / Hybrid>PENDINGIN 1NR-VE>THERMOSTAT>PEMASANGAN

7 of 10 6/22/2019, 9:08 AM
Print-Toyota Service Information file:///C:/Users/Tunas/Documents/Repair manual/avanza/manual/repair/c...

32.PASANG KNOCK CONTROL SENSOR

Klik di sini Sistem Mesin / Hybrid>KONTROL MESIN 1NR-VE>KNOCK

SENSOR>PEMASANGAN

33.PASANG ENGINE OIL PRESSURE SWITCH ASSEMBLY

Klik di sini Sistem Mesin / Hybrid>PELUMASAN 1NR-VE>OIL PRESSURE

SWITCH>PEMASANGAN

34.PASANG CAMSHAFT BEARING CAP OIL HOLE GASKET

Klik di sini Sistem Mesin / Hybrid>PELUMASAN 1NR-VE>OIL PUMP>PEMASANGAN

35.PASANG CYLINDER HEAD COVER GASKET

Klik di sini Sistem Mesin / Hybrid>PELUMASAN 1NR-VE>OIL PUMP>PEMASANGAN

36.PASANG CYLINDER HEAD COVER SUB-ASSEMBLY

a. Berikan seal paking *a

seperti ditunjukkan
dalam gambar.
Seal packing:
Toyota Genuine
Seal Packing
Black, Three
Bond 1207B atau
yang setara

Diameter seal:
2.0 mm (0.0787
in.)

PERHATIAN: *a
· Bersihkan
oli apapun *a Diameter Seal 2.0 mm (0.0787 in.)
dari

permukaan kontak.
· Pasang cylinder head cover sub-assembly dalam waktu 3 menit, dan
kencangkan bautnya dalam waktu 15 menit dari penggunaan seal
packing.
· Jangan menghidupkan mesin minimal 2 jam setelah pemasangan.

b. Sementara pasang cylinder head cover sub-assembly dengan 2 seal washer baru,
2 plate washer dan 17 baut.

c. Berikan lapisan
tipis oli mesin ke 2
O-ring pada 2 cam
position sensor.

d. Pasang sementara
2 cam position
sensor dengan 2
baut.

e. Pasang 19 baut
sesuai dengan
urutan seperti
ditunjukkan dalam
10 4 8
12 6 14

8 of 10 6/22/2019, 9:08 AM
Print-Toyota Service Information file:///C:/Users/Tunas/Documents/Repair manual/avanza/manual/repair/c...

gambar.
Momen:
12 N*m
(122
kgf*cm, 9
ft.*lbf)

*1 Seal Washer dan Plate Washer

*2 Cam Position Sensor

37.PASANG ENGINE COOLANT TEMPERATURE SENSOR

Klik di sini Sistem Mesin / Hybrid>KONTROL MESIN 1NR-VE>ENGINE COOLANT

TEMPERATURE SENSOR>PEMASANGAN

38.PASANG REAR ENGINE OIL SEAL

Klik di sini Sistem Mesin / Hybrid>MENANIKAL MESIN 1NR-VE>REAR

CRANKSHAFT OIL SEAL>PEMASANGAN

39.PASANG VENTILATION SYSTEM GROMMET

Klik di sini Sistem Mesin / Hybrid>KONTROL EMISI 1NR-VE>PCV

VALVE>PEMASANGAN

40.PASANG VENTILATION VALVE SUB-ASSEMBLY

Klik di sini Sistem Mesin / Hybrid>KONTROL EMISI 1NR-VE>PCV

VALVE>PEMASANGAN

41.PASANG CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY

Klik di sini Sistem Mesin / Hybrid>KONTROL MESIN 1NR-VE>CAMSHAFT OIL

CONTROL VALVE>PEMASANGAN

42.PASANG SPARK PLUG

Klik di sini Sistem Mesin / Hybrid>KONTROL MESIN 1NR-VE>IGNITION COIL DAN

BUSI>PEMASANGAN

43.PASANG IGNITION COIL ASSEMBLY

Klik di sini Sistem Mesin / Hybrid>KONTROL MESIN 1NR-VE>IGNITION COIL DAN

BUSI>PEMASANGAN

44.PASANG OIL FILLER CAP GASKET

a. Pasang oil
filler cap
gasket ke oil
filler cap sub-
assembly.

9 of 10 6/22/2019, 9:08 AM
Print-Toyota Service Information file:///C:/Users/Tunas/Documents/Repair manual/avanza/manual/repair/c...

45.PASANG OIL FILLER CAP SUB-ASSEMBLY

Klik di sini Sistem Mesin / Hybrid>PELUMASAN 1NR-VE>OLI DAN OIL

FILTER>PENGGANTIAN

© 2012 TOYOTA MOTOR CORPORATION. All Rights Reserved.
