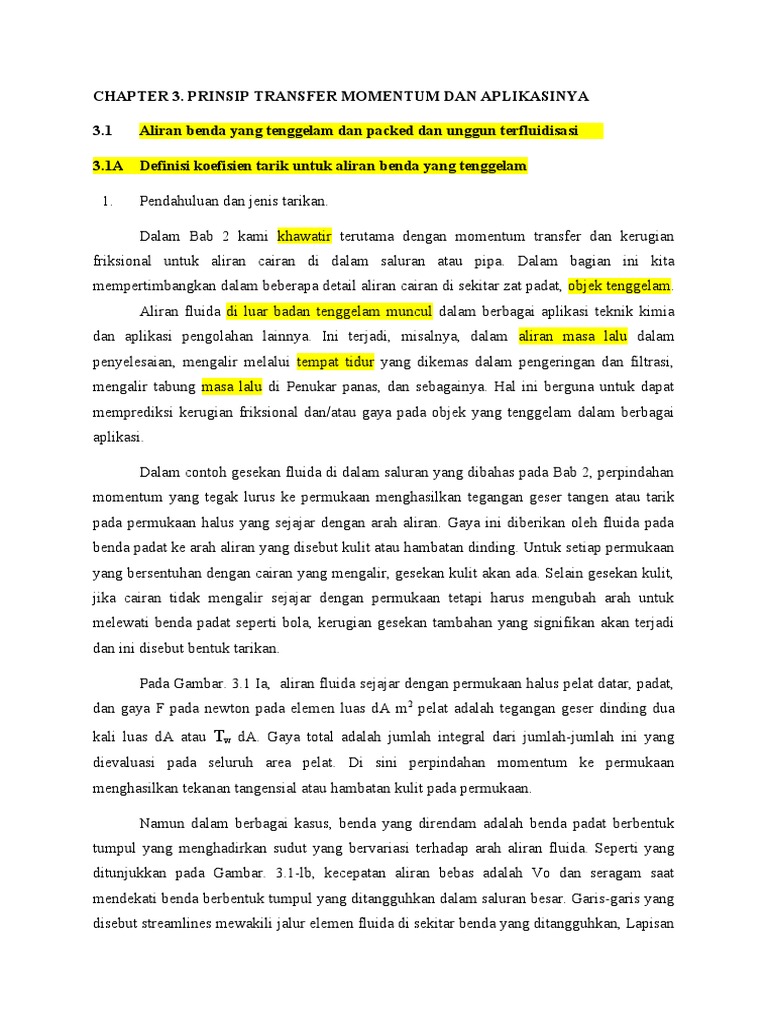

CHAPTER 3.

PRINSIP TRANSFER MOMENTUM DAN APLIKASINYA

3.1 Aliran benda yang tenggelam dan packed dan unggun terfluidisasi

3.1A Definisi koefisien tarik untuk aliran benda yang tenggelam

1. Pendahuluan dan jenis tarikan.

Dalam Bab 2 kami khawatir terutama dengan momentum transfer dan kerugian
friksional untuk aliran cairan di dalam saluran atau pipa. Dalam bagian ini kita
mempertimbangkan dalam beberapa detail aliran cairan di sekitar zat padat, objek tenggelam.
Aliran fluida di luar badan tenggelam muncul dalam berbagai aplikasi teknik kimia
dan aplikasi pengolahan lainnya. Ini terjadi, misalnya, dalam aliran masa lalu dalam
penyelesaian, mengalir melalui tempat tidur yang dikemas dalam pengeringan dan filtrasi,
mengalir tabung masa lalu di Penukar panas, dan sebagainya. Hal ini berguna untuk dapat
memprediksi kerugian friksional dan/atau gaya pada objek yang tenggelam dalam berbagai
aplikasi.

Dalam contoh gesekan fluida di dalam saluran yang dibahas pada Bab 2, perpindahan
momentum yang tegak lurus ke permukaan menghasilkan tegangan geser tangen atau tarik
pada permukaan halus yang sejajar dengan arah aliran. Gaya ini diberikan oleh fluida pada
benda padat ke arah aliran yang disebut kulit atau hambatan dinding. Untuk setiap permukaan
yang bersentuhan dengan cairan yang mengalir, gesekan kulit akan ada. Selain gesekan kulit,
jika cairan tidak mengalir sejajar dengan permukaan tetapi harus mengubah arah untuk
melewati benda padat seperti bola, kerugian gesekan tambahan yang signifikan akan terjadi
dan ini disebut bentuk tarikan.

Pada Gambar. 3.1 Ia, aliran fluida sejajar dengan permukaan halus pelat datar, padat,
dan gaya F pada newton pada elemen luas dA m2 pelat adalah tegangan geser dinding dua
kali luas dA atau Tw dA. Gaya total adalah jumlah integral dari jumlah-jumlah ini yang
dievaluasi pada seluruh area pelat. Di sini perpindahan momentum ke permukaan
menghasilkan tekanan tangensial atau hambatan kulit pada permukaan.

Namun dalam berbagai kasus, benda yang direndam adalah benda padat berbentuk
tumpul yang menghadirkan sudut yang bervariasi terhadap arah aliran fluida. Seperti yang
ditunjukkan pada Gambar. 3.1-lb, kecepatan aliran bebas adalah Vo dan seragam saat
mendekati benda berbentuk tumpul yang ditangguhkan dalam saluran besar. Garis-garis yang
disebut streamlines mewakili jalur elemen fluida di sekitar benda yang ditangguhkan, Lapisan
batas tipis yang berdekatan dengan permukaan padat ditunjukkan sebagai garis putus-putus
dan pada ujung lapisan ini kecepatannya pada dasarnya sama dengan curah kecepatan fluida
yang berdekatan dengannya. Di pusat depan tubuh, yang disebut titik stagnasi, kecepatan
fluida akan menjadi nol dan pertumbuhan lapisan batas dimulai pada titik ini dan berlanjut ke
permukaan sampai terpisah, Tegangan tangensial pada tubuh karena gradien kecepatan di
lapisan batas adalah gesekan kulit, Di luar lapisan batas fluida mengubah arah untuk melintas
di sekitar benda padat dan juga berakselerasi di dekat bagian depan dan kemudian melambat,
Karena efek ini, gaya tambahan diberikan oleh cairan pada tubuh, Fenomena ini, disebut form
drag, selain skin drag di lapisan batas.

Pada Gambar, 3.l-lb, seperti yang ditunjukkan, pemisahan lapisan batas terjadi dan
wake, yang meliputi seluruh bagian belakang objek, terjadi di mana pusaran besar hadir dan
berkontribusi pada bentuk seret, Titik pemisahan tergantung pada bentuk partikel, bilangan
Reynolds, dan sebagainya, dan dibahas secara rinci di tempat lain (S3), Bentuk seret untuk
benda-benda gabus dapat diminimalkan dengan merampingkan tubuh (Gbr, 3.1 -Ic), yang
memaksa titik pemisahan ke arah belakang. tubuh, yang sangat mengurangi ukuran bangun,
Diskusi tambahan turbulensi dan lapisan batas diberikan dalam Bagian 3,10.
 2. Koefisien seret

Dari pembahasan sebelumnya terbukti bahwa geometri padatan yang direndam adalah
faktor utama dalam menentukan jumlah gaya drag total yang diberikan pada bodi. Korelasi
karakteristik geometri dan aliran untuk benda padat yang tersuspensi atau ditahan dalam
aliran bebas (benda terbenam) memiliki konsep dan bentuk yang mirip dengan faktor gesekan
- Korelasi bilangan Reynolds yang diberikan untuk aliran di dalam saluran, Dalam aliran
melalui saluran, faktor gesekan didefinisikan sebagai rasio gaya hambat per satuan luas
(tegangan geser) terhadap produk dari waktu densitas kecepatan seperti yang diberikan dalam
Persamaan. (2.10-4). Dengan cara yang sama untuk aliran melewati benda-benda terendam,
koefisien drag CD didefinisikan sebagai rasio dari total gaya drag per unit area untuk ρv20/2.

Di mana FD adalah gaya hambat total dalam N, Ap adalah area dalam m2, CD tidak
berdimensi, Vo adalah kecepatan aliran-bebas dalam m/s, dan ρ adalah densitas fluida dalam
kg/m3 Dalam satuan bahasa Inggris, FD dalam lbr, Vo ada di ft/s, ρ ada di Ibm/ft3, dan Ap di
ft2. Area Ap yang digunakan adalah area yang diperoleh dengan memproyeksikan body pada
bidang yang tegak lurus terhadap garis aliran. Untuk bola, Ap = πD 2p/4, di mana Dp adalah
diameter bola untuk silinder yang porosnya tegak lurus dengan arah aliran, Ap = LDp 'di
mana L = panjang silinder. Penyelesaian Persamaan. (3.1-1) untuk gaya seret total :

Nilai Reynolds untuk padatan yang direndam dalam cairan yang mengalir :

di mana Go = Voρ
3.1 B Flow Past Sphere, Long Cylinder, dan Disk (3.1-2) (3.1-3)
Untuk setiap bentuk objek tertentu dan orientasi objek dengan arah aliran, ada
hubungan CD dan NRe yang berbeda. Korelasi koefisien seret dengan bilangan Reynolds
ditunjukkan pada Gambar 3.1-2 untuk bola, silinder panjang, dan disk. Permukaan piringan
dan poros silinder tegak lurus terhadap arah aliran. Kurva ini telah ditentukan secara
eksperimental. Namun, di wilayah laminar untuk bilangan Reynolds rendah kurang dari
sekitar 1,0, gaya hambat percobaan untuk bola sama dengan persamaan hukum Stokes
teoretis sebagai berikut :

Menggabungkan Persamaan. (3.1-2) dan (3.1-4) dan penyelesaian untuk CD, koefisien
hambatan yang diprediksi oleh hukum Stokes adalah :

Variasi CD dengan NRe (Gbr. 3.1-2) cukup rumit karena interaksi dari faktor-faktor yang
mengendalikan seret kulit dan bentuk seret. Untuk bola ketika angka Reynolds meningkat di
luar rentang hukum Stokes, pemisahan terjadi dan bangun dibangun. Peningkatan NRe lebih
lanjut menyebabkan pergeseran titik pemisahan. Sekitar NRe = 3 X 10 5 penurunan tiba-tiba
dalam CD adalah hasil dari lapisan batas menjadi sepenuhnya turbulen dan titik pemisahan
bergerak ke hilir. Di wilayah NRe sekitar 1 x 10 3 hingga 2 X 105 koefisien drag kira-kira
konstan untuk setiap bentuk dan CD = 0,44 untuk bola. Di atas NRe sekitar 5 x 10 5 koefisien
drag kembali mendekati konstan dengan CD untuk bola 0,13,0,33 untuk silinder, dan
1,12 untuk disk. Diskusi dan teori tambahan tentang flow past sphere diberikan dalam Bagian
3.9E. Untuk turunan teori dan diskusi terperinci dari gaya hambat untuk aliran yang sejajar
dengan pelat datar, Bagian 3.10 tentang aliran lapisan batas dan turbulensi harus
dikonsultasikan. Aliran fluida yang normal ke tepian silinder atau tabung terjadi pada
penukar panas dan aplikasi pemrosesan lainnya. Tepi tabung dapat diatur dalam sejumlah
geometri yang berbeda. Karena banyak kemungkinan konfigurasi tabung geometri dan jarak,
tidak mungkin untuk memiliki satu korelasi data pada penurunan tekanan dan faktor gesekan.
Rincian banyak korelasi yang tersedia diberikan di tempat lain (P 1).

CONTOH 3.1-1. Force pada Lingkungan Terendam

Udara pada 37,8°C dan 101,3 kPa tekanan absolut mengalir melewati bola yang memiliki
diameter 42 mm pada kecepatan 23 m / s. Berapa koefisien drag drag dan gaya pada bola?

Solusi:

Dari Appendix A.3 untuk udara pada 37,8°C, ρ = 1,137 kg/m3

90x IO- 5 Pa · s. Juga, Dp 0,042 mand Vo = 23,0m/s. Menggunakan Persamaan (3.1-3) :

Dari Gambar 3.1-2 untuk sebuah bola, C D = 0.47. Mengganti menjadi Persamaan. (3.1-2), di
mana Ap = πD2/ 4 untuk sebuah bola :
CONTOH 3.1-2. Force pada Cylinder di Tunnel

Air pada 24 ° C mengalir melewati sebuah silinder panjang dengan kecepatan 1,0 m/s dalam
sebuah terowongan besar. Sumbu silinder tegak lurus terhadap arah arah yang mengalir.
Diameter silinder adalah 0,090 m. Berapa gaya panjang per meter pada silinder?

Penyelesaian :

Dari Appendix A.2 untuk air pada 24 ° C, p = 997,2 kg / m3,

f.1. 0,9142 x 10 - 3 Pa. Juga, Dp 0,090 m, L = 1,0 m, dan Do = 1,0 m / s.

Menggunakan Persamaan. (3.1-3) :

Dari Gambar 3.1-2 untuk silinder yang panjang, CD 1.4. diganti menjadi Persamaan. (3.1-2),

di mana Ap = LDp = 1.0 {0.090) = 0,090 m2

Aliran 3.1C dalam Packed Bed

1. Pendahuluan
Suatu sistem yang sangat penting dalam bidang teknik proses kimia dan lainnya
adalah unggun yang dikemas atau kolom yang dikemas yang digunakan untuk reaktor
katalitik unggun tetap, adsorpsi zat terlarut, penyerapan, unggun filter, dan sebagainya. Bahan
pengemas di tempat tidur dapat berupa bola, partikel tidak beraturan, silinder, atau berbagai
jenis kemasan komersial. Dalam diskusi untuk mengikuti diasumsikan bahwa pengemasan di
mana-mana seragam dan bahwa sedikit atau tidak ada saluran terjadi. Rasio diameter menara
dengan diameter kemasan harus minimal 8: 1 sampai 10: 1 untuk efek dinding kecil. Dalam
pendekatan teoritis yang digunakan, kolom yang dikemas dianggap sebagai bundel tabung
bengkok dari berbagai area penampang. Teori yang dikembangkan dalam Bab 2 untuk tabung
lurus tunggal digunakan untuk mengembangkan hasil untuk bundel tabung bengkok.
 2. Aliran laminar pada packed bed.
Hubungan geometris tertentu untuk partikel dalam unggun dikemas digunakan dalam
derivasi untuk aliran. Fraksi kosong ɛ dalam unggun yang dikemas didefinisikan sebagai :

Permukaan spesifik dari partikel av dalam m-1 didefinisikan sebagai :

di mana Sp adalah luas permukaan partikel dalam m 2 dan vp volume partikel dalam m. Untuk
partikel berbentuk bola :

dimana Dp adalah diameter dalam m. Untuk unggun dikemas partikel nonspherical, diameter
partikel efektif Dp didefinisikan sebagai :

Karena (1-ɛ) adalah fraksi volume partikel di unggun :

di mana a adalah rasio luas permukaan total dalam unggun dengan total volume unggun (m-1)

CONTOH 3.1-3. Luas Permukaan dalam Packed Bed Silinder

Sebuah unggun yang dikemas terdiri dari silinder yang memiliki diameter D 0,02 m dan
panjang h = D. Densitas bulk dari unggun yang dikemas keseluruhan adalah 962 kg/m 3 dan
kepadatan silinder padat adalah 1600 kg/m3

(a) Hitung fraksi kosong ɛ.

(B) Hitung diameter efektif p partikel.

(C) Hitung nilai dalam Persamaan. (3.1-10).

Penyelesaian:
Untuk bagian (a), dengan mengambil 1,00 m3 packed bed sebagai dasar, total massa bed
adalah (962 kg/m3) (l00 m3) 962 kg. Massa 962 kg ini juga merupakan massa ~ silinder padat.
Oleh karena itu, volume silinder = 962 kg/(1600 kg/m 3) = 0,601 m3. Menggunakan
Persamaan. (3.1-6)

Untuk diameter partikel efektif Dp pada bagian (b), untuk sebuah silinder di mana h = D, luas
permukaan partikel adalah :

Volume vp suatu partikel adalah :

Mengganti menjadi Persamaan. (3.1-7) :

Substitusi ke Persamaan. (3.1-9) :

Oleh karena itu, diameter efektif yang digunakan adalah Dp = D 0,02 m. Untuk bagian (c),
menggunakan Persamaan. (3.1-10) :

Kecepatan interstitial rata-rata dalam unggun adalah v m / s dan ini terkait dengan kecepatan
dangkal v 'berdasarkan penampang wadah kosong dengan :

Jari-jari hidrolik rH untuk aliran didefinisikan dalam Persamaan. (2.10-21) dimodifikasi

sebagai berikut (B2) :
Menggabungkan Persamaan. (3.1-10) dan (3.1-12) :

Karena diameter ekivalen D untuk saluran adalah D = 4ru, angka Reynolds untuk unggun
yang dikemas adalah sebagai berikut dengan menggunakan Persamaan. (3.1-13) dan v'= ɛv.

Untuk, packed beds Ergun (E1) mendefinisikan angka Reynolds seperti di atas tetapi tanpa
persyaratan 4/6 :

di mana G’= v' ρ.

Untuk aliran laminar, persamaan Hagen-PoiseuiIIe (2.10-2) dapat dikombinasikan

dengan Persamaan. (3.1-13) untuk rH dan Persamaan. (3.1-11) untuk diberikan :

AL yang sebenarnya lebih besar karena jalur berliku dan penggunaan jari-jari hidrolik
memprediksi terlalu besar 0'. Data eksperimental menunjukkan bahwa konstanta harus 150,
yang memberikan persamaan Blake-Kozeny untuk aliran laminar, fraksi batal kurang dari
0,5, diameter partikel efektif Dp 'dan N Re. p <10.
 3. Aliran turbulent in packed .
Untuk aliran turbulen menggunakan prosedur yang sama dengan memulai dengan
Persamaan. (2.10-5) dan menggantikan Persamaan. (3.1-11) dan (3.1-13) ke dalam
persamaan ini untuk mendapatkan :

Untuk aliran yang sangat turbulen, faktor gesekan harus mendekati nilai konstan. Juga,
diasumsikan bahwa semua packed bed yang dikemas harus memiliki kekasaran relatif yang
sama. Data eksperimen menunjukkan bahwa 3 f = 1,75. Oleh karena itu, persamaan terakhir
untuk aliran turbulen untuk NRe • p> 1000, yang disebut persamaan Burke-Plummer,
menjadi:

Menambahkan Persamaan. (3.1-17) untuk aliran laminar dan Persamaan. (3.1-19) untuk
aliran turbulen, Ergun (El) mengusulkan persamaan umum berikut untuk bilangan Reynolds
rendah, sedang, dan tinggi yang telah diuji secara eksperimental.

Penulisan Ulang Persamaan (3.1-20) dalam hal kelompok tanpa dimensi

Lihat juga Persamaan. (3.1-33) untuk tenaga Eq lainnya. (3.1-21). Persamaan Ergun (3.1-21)
dapat digunakan untuk gas dengan menggunakan kerapatan p gas sebagai rata-rata aritmatika
dari tekanan inlet dan outlet. Kecepatan v 'berubah di seluruh unggun untuk fluida
kompresibel, tetapi G' adalah konstan. Pada nilai yang tinggi dari N Re. p Persamaan. (3.1-
20) dan (3.1-21) kurangi menjadi Persamaan. (3.1-19) dan untuk Persamaan. (3.1-17) untuk
nilai rendah. Untuk penurunan tekanan besar dengan gas, Persamaan. (3.1-20) dapat ditulis
dalam bentuk diferensial (PI).

CONTOH 3.1-4. Penurunan Tekanan dan Aliran Gas dalam Packed Bed

Udara pada 311 K mengalir melalui unggun bola yang dikemas dengan diameter 12,7 mm.
Fraksi void dari unggun adalah 0,38 dan unggun memiliki diameter 0,61 m dan tinggi 2,44 m.
Udara memasuki tempat tidur di 1,10 atm abs pada tingkat 0,358 kg / jadi Hitung penurunan
tekanan udara di tempat tidur dikemas. Berat molekul rata-rata udara adalah 28,97.

Penyelesaian : Dari Lampiran A.3 untuk udara pada 311 K, µ = 1,90 X 10 -5 Pa.s. Luas
penampang packed bed adalah A = (π/ 4) D2 = (π/4X0.61)2 = 0,2922 m2. Oleh karena itu,

G '=0,358 / 0,2922 = 1,225 kg / m 2.s (berdasarkan penampang kosong wadah atau packed
bed). Dp = 0,0127 m, ΔL = 2.44 m, tekanan saluran masuk Pl = 1.1 (1.01325 X 105) = 1.115
X 105 Pa.

Untuk menggunakan Persamaan. (3.1-21) untuk gas, kerapatan p yang digunakan adalah rata-
rata di inlet p1 dan outlet p2 tekanan atau at (p1+ p2)/2. Ini adalah percobaan dan kesalahan
karena P2 tidak dimiliki. Dengan asumsi bahwa Δp = 0,05 x 105 Pa, p2 = 1.115 X 105 - 0,05 X
105 = 1.065 X 105 Pa. Tekanan rata-rata adalah Pav = (1.l15 X 105 + 1.065 x 10 5) / 2 1.090 x
105 Pa. Kepadatan rata-rata untuk digunakan adalah :

Substitusi menjadi Persamaan. (3.1-21) dan pemecahan untuk Δp :

Penyelesaian Δp=0,0497 x 105Pa. Ini cukup dekat dengan nilai yang diasumsikan, sehingga
percobaan kedua tidak diperlukan.

4. Faktor bentuk.
Banyak partikel dalam packed bed sering tidak beraturan. Diameter setara suatu partikel
didefinisikan sebagai diameter bola yang memiliki volume yang sama dengan partikel ini.
Faktor bentuk sphericity ΦPs dari suatu partikel adalah rasio luas permukaan bola ini yang
memiliki volume yang sama dengan partikel terhadap luas permukaan partikel yang
sebenarnya. Untuk bola, luas permukaan Sp = πDp2 dan volumenya vp=πD3p/ 6. Oleh karena
itu, untuk setiap partikel, ΦPs = πDp2/Sp, di mana Sp adalah luas permukaan aktual dari
partikel dan Dp adalah diameter (diameter setara) dari bola yang memiliki volume yang sama
dengan partikel. Kemudian :

Untuk bola, Φs = 1.0. Untuk silinder dengan panjang diameter, Φs dihitung menjadi 0,874
dan untuk sebuah kubus, Φs dihitung sebagai 0,806. Untuk bahan granular sulit untuk
mengukur volume aktual dan luas permukaan untuk mendapatkan diameter yang setara. Oleh
karena itu, Dp biasanya dianggap ukuran nominal dari analisis layar atau pengukuran panjang
visual. Luas permukaan ditentukan oleh pengukuran adsorpsi atau pengukuran penurunan
tekanan dalam lapisan partikel. Lalu Persamaan. (3.1-23) digunakan untuk menghitung Φd
(Tabel 3.1-0. Nilai tipikal untuk banyak bahan yang dihancurkan adalah antara 0,6 dan 0,7.
Untuk kenyamanan untuk silinder dan kubus, diameter nominal kadang-kadang digunakan
(bukan setara diameter) yang kemudian memberikan faktor bentuk 1,0.

5. Campuran partikel.
Untuk campuran partikel dengan berbagai ukuran kita dapat mendefinisikan
permukaan permukaan rata-rata avm sebagai :

di mana Xi adalah fraksi volume. Menggabungkan Persamaan. (3.1-24) dan (3.1-26) :

di mana Dpm adalah diameter rata-rata efektif untuk campuran.

l22

CONTOH 3.1-5. Rata-rata Diameter untuk Campuran Partikel

Campuran mengandung tiga ukuran partikel: 25% volume 25 mm, 40% 50 mm, dan 35% 75
mm. Bulatnya adalah 0,68. Hitung diameter rata-rata efektif.

Penyelesaian: Data berikut diberikan: Xl = 0,25, Dp1 =25 mm;

X2 = 0,40, Dp2 = 50; X3 = 0,35, Dp3 75; Φs = 0,68. Substitusi kedalam Persamaan. (3.1-27), :

6. Hukum empiris Darcy untuk aliran laminar.

Persamaan (3.1-17) untuk aliran laminar dalam packed bed menunjukkan bahwa laju
aliran sebanding dengan Δp dan berbanding terbalik dengan viskositas µ dan panjang ΔL. Ini
adalah dasar hukum Darcy sebagai berikut untuk aliran kental murni dalam media berpori
yang dikonsolidasikan.

di mana v 'adalah kecepatan dangkal berdasarkan penampang kosong di cm/s, q' adalah laju
aliran cm3/s, A adalah penampang kosong di cm2, µ adalah viskositas dalam cp, Δp adalah
penurunan tekanan di atm, Δp adalah panjang dalam cm, dan k adalah permeabilitas dalam
(cm3 aliran/s)·(cp)'(panjang cm)/(area cm2)·(atm Penurunan tekanan). Satuan yang digunakan
untuk k cm2.cp/s· atm sering diberikan dalam darcy atau dalam miIlidarcy (1/1000 darcy).
Oleh karena itu, jika media berpori memiliki permeabilitas 1 darcy, cairan viskositas l-cp
akan mengalir pada I cm3 / dtk per penampang 1 cm 2 dengan Δp I atm per cm panjang.
Persamaan ini sering digunakan dalam mengukur permeabilitas minyak bawah tanah waduk.

3,1 D Aliran dalam Unggun terfluidisasi

1. Kecepatan minimum dan porositas untuk fluidisasi.

Ketika cairan mengalir ke atas melalui lapisan partikel yang dikemas pada kecepatan
rendah, partikel tetap diam. Ketika kecepatan fluida meningkat, penurunan tekanan
meningkat sesuai dengan persamaan Ergun (3.1-20). Setelah semakin meningkat dalam
kecepatan, kondisi akhirnya terjadi di mana gaya tekanan turun kali luas penampang sama
dengan gaya gravitasi pada massa partikel. Kemudian partikel mulai bergerak, dan ini adalah
awal fluidisasi atau fluidisasi minimum. Kecepatan fluida di mana fluidisasi dimulai adalah
kecepatan fluidisasi minimum v’mf dalam m/s berdasarkan penampang kosong menara
(kecepatan superfisial).

Porositas unggun ketika fluidisasi sejati terjadi adalah porositas minimum untuk
fluidisasi dan adalah ɛmf Beberapa nilai khasɛmf untuk berbagai bahan diberikan pada Tabel
3.1-2. Kasur meluas ke kehampaan atau porositas ini sebelum gerakan partikel muncul.
Kekosongan minimum ini dapat ditentukan secara eksperimental dengan mengarahkan
unggun ke aliran gas yang naik dan mengukur ketinggian unggun L mf dalam m. Umumnya,
lebih baik menggunakan gas sebagai cairan daripada cairan karena cairan memberikan nilai
ɛmf .

Seperti yang dinyatakan sebelumnya, penurunan tekanan meningkat karena kecepatan

gas meningkat hingga timbulnya fluidisasi minimum. Kemudian ketika kecepatan meningkat
lebih lanjut, saluran tekanan berkurang sangat sedikit dan kemudian tetap praktis tidak
berubah karena unggun terus berkembang atau meningkat dalam porositas dengan
peningkatan kecepatan. Tempat tidur menyerupai cairan mendidih. Karena unggun
mengembang dengan bertambahnya kecepatan, unggun terus mempertahankan permukaan
horisontal atasnya. Akhirnya, karena kecepatan meningkat lebih jauh, entrainment partikel
dari unggun terfluidisasi aktual menjadi cukup besar.

Hubungan antara tinggi unggun L dan porositas e adalah sebagai berikut untuk
unggun yang memiliki luas penampang yang seragam A. Karena volume LA (1 c :) sama
dengan total volume.

Volume padatan jika mereka ada sebagai satu potong :

di mana Ll adalah ketinggian tempat tidur dengan porositas ɛ1 dan L2 adalah tinggi

dengan porositas ɛ2.

2. Penurunan tekanan dan kecepatan penggabungan minimum.

Sebagai perkiraan pertama, penurunan tekanan pada awal fluidisasi dapat ditentukan
sebagai berikut. Gaya yang diperoleh dari penurunan tekanan dikali luas penampang harus
sama dengan gaya gravitasi diberikan oleh massa partikel minus. kekuatan apung dari fluida
yang dipindahkan.

Oleh karena itu :

Seringkali kita mempunyai partikel berbentuk tidak teratur di packed bed, dan lebih mudah
untuk menggunakan ukuran dan faktor bentuk partikel dalam persamaan. Pertama-tama kita
mengganti diameter rata-rata efektif Dp dengan istilah Φs Dp di mana Dp sekarang mewakili
ukuran partikel bola yang memiliki volume yang sama dengan partikel dan cP sebagai faktor
bentuk. Seringkali, nilai Dp diperkirakan dengan menggunakan ukuran nominal dari analisis
saringan. Lalu Persamaan. 0,1-20) untuk penurunan tekanan dalam unggun yang dikemas
menjadi :

di mana ΔL = L, panjang unggun dalam m.

Persamaan (3.1-33) sekarang dapat digunakan oleh ekstrapolasi smalI untuk unggun yang
dikemas untuk menghitung kecepatan fluida minimum v'mf di mana fluidisasi dimulai dengan
mengganti v'mf untuk v', ɛmf untuk ɛ', emf untuk e, dan Lmf untuk L dan menggabungkan
hasilnya dengan Persamaan (3.1-32) diberikan :
