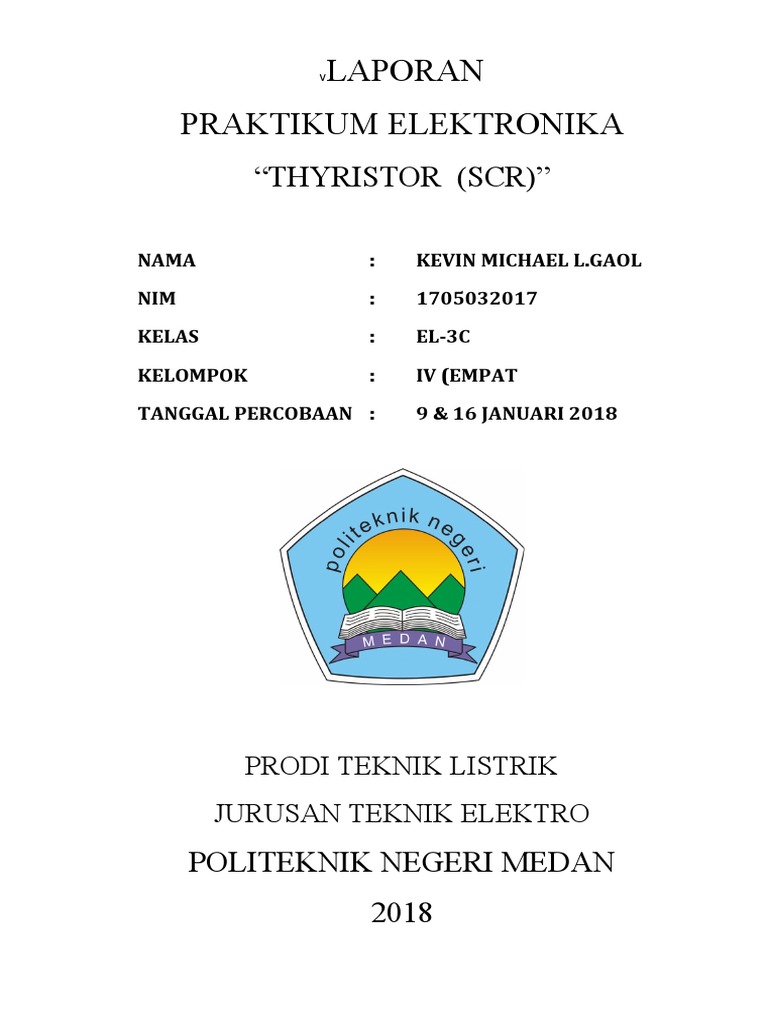

v LAPORAN

PRAKTIKUM ELEKTRONIKA
“THYRISTOR (SCR)”

NAMA : KEVIN MICHAEL L.GAOL

NIM : 1705032017
KELAS : EL-3C
KELOMPOK : IV (EMPAT
TANGGAL PERCOBAAN : 9 & 16 JANUARI 2018

PRODI TEKNIK LISTRIK

JURUSAN TEKNIK ELEKTRO
POLITEKNIK NEGERI MEDAN
2018
 LEMBAR PENILAIAN

JUDUL PERCOBAAN : THYRISTOR (SCR)

NO. PERCOBAAN : 05

NAMA PRAKTIKAN : KEVIN MICHAEL L.GAOL

NAMA PARTNER : ⦁ INDAH JUITA SARI

⦁ JOSEP HARAPENTA

 MEGAWATI SIHOMBING

KELAS : EL-3C

KELOMPOK : IV (EMPAT)

TANGGAL PERCOBAAN : 9 & 16 JANUARI 2018

TANGGAL PENYERAHAN : 23 JANUARI 2019 , RABU

INSTRUKTUR : ⦁ Ir. JULI IRIANI, M.T.

⦁ DARWIS TAMPUBOLON, M.T.

NILAI :
 DAFTAR ISI

LEMBAR PENILAIAN………………..……………………………………………………………............................

DAFTAR ISI………………………………..……………………………………………………………………..............

I. TUJUAN PERCOBAAN……………….……………………………………………………………...………...

II. PENDAHULUAN…………………………………………………………………………………………………

III. ALAT DAN BAHAN PERCOBAAN…………………………………………………….…………………

IV. CIRCUIT DIAGRAM………..…………………………………………………….…………………….………

V. ANALISIS……………………………………………………………………………………………….………….

VI. PROBLEM………………………………...…………………..……………………...………………….………..

VII. TABEL EVALUASI………………………………….………………………………………………………….

VIII. JAWABAN PERTANYAAN……………………………………………………………………………….....

IX. KESIMPULAN…………………………………………………………………………………………...............
 I. TUJUAN PERCOBAAN :

Pada akhir percobaan siswa dapat

- Menerangkan karakteristik SCR.

- Mempergunakan SCR dalam praktek.

II. PENDAHULUAN :

SCR (Thyristor) biasa digunakan untuk pengatur daya, saklar electronic dll.

Penggunaan SCR sebagai pengatur daya & sebagai saklar sangat menguntungkan disbanding
pengatur daya yang mempergunakan sistem mekanik (misalnya; resistor geser).

Sebab : a. Tidak ada kontak-kontak yang aus & terbakar.

b. Tidak menimbulkan busur api.

Thyristor dapat dipakai untuk mengatur daya-daya yang kecil sampai yang besar (mis. pada
mesin-mesin listrik dll). Sedang untuk mengeporasikan thyristor sendiri memerlukan daya yang
sangat kecil.

Tinjauan :

2.1 Konstruksi & simbol.

Gb. a & b. Konstruksi dasar SCR (thyrisor).

Gb. c. Ragkaiana equivalent SCR terhadap 2 transistor.

Gb. d. SimbolThyristor

2.2 Menjalankan Thyristor sebagai penyearah.

2.2. (a). Sirkuit control SCR

 2.2. (b). bentuk gelombang pada sirkuit control gb.(a).

2.3. Contoh
1. Lihat gambar rangkaian 2.2.a.
Tegangan input AC 30 V. (Vpeak).
RL = 15 Ω ; RG = 1 KΩ
Pertanyaan :
a. Pilih SCR dengan spesifikasi yang memenuhi.
b. Tentukan kebutuhan trigger arus dan tegangan.
c. Tentukan besar tegangan supply saat SCR off.

CONTOH DATA SCR

Penyelesaian :
a. Sebelum SCR mendapat Trigger, maka SCR mendapat tegangan blocking arah maju. (VFXM)
maka VFXM SCR harus lebih besar dari Vpeak sumber.
VFXM > 30 V.
Lihat tabel pada gambar (c).
Untuk SCR type CGU, VFXM = 25 V. Oleh karena itu SCR type CGU tak dapat dipakai.
Untuk SCR type CGU, VFXM = 50 V. terlihat VFXM SCR CGF memenuhi syarat.
Pada input puncak, tegangan pada RL
VL = ep - VAK
e p −V AK
IP =
RL

Bila SCR on, VAK SCR = 1V.

30V −1V
IP = = 1,93 A.
15 Ω

Untuk Half-wave rectification, besar rms arus beban (IL)

Irms = 0.5 x Ip
= 0,5 x 1,93 A
≈ 0,97 A.
Arus maximum arah maju effectif (rms) yang dibolehkan untuk SCR C6 = 1,6 A. oleh karena itu
SCR CGF dapat dipakai.
b. lihat gb. c untuk pulsa trigger 20/µs
VG = 0.5 V dan IG ≈ 0.01 mA.
Input arus trigger
IT = IG + IRG
VG
IRG =
RG
VG 0,5 V
IT = I G + = 0.01 mA + = 0.51 mA.
RG 1 KΩ
Tegangan Trigger = VG = 0,5 V
Arus Trigger = IT = 0,51 mA.

c. SCR akan off bila IL dibawah IH.

Untuk SCR CGF IH = 1 mA. (lihat c). lihat gambar 2.2 (a).
ei = VAK + IL RL
ei = tegangan sumber
saat IL = IH
ei = 1V + (1 mA x 15 Ω) = 1.015 V
SCR akan off bila ei dibawah 1,015 V.
 Gb. 2.4.a. circuit control phasa 90o menggunakan SCR.
Keterangan:
Pada gb. 2.4.a. arus trigger di ambil dari supply arus bolak- balik sumber melalui RL.
Dioda D1 digunakan untuk pengaman gate SCR dari tegangan negatip sumber.
- bila R1 diatur sampai Harga R nya kecil maka saat positip sumber berada pada Anoda SCR,
SCR ON
- bila R1 diatur sampai Harga R nya besar maka SCR akan off.
- bila R1 diatur pada pertengahan (antara Rkecil& Rbesar ) maka SCR akan ON antara 0 sampai
pertengahan puncak gelombang positip.
Atau antara 00 s/d 900.
(lihat gb. bawah –gb.2.4.b).

gb. 2.4.b. bentuk gelombang pada beban RL (gb.2.4.a).

SCR on : ei = (I2 + IG) R1 + VD1 + VG + (I2 + IG) RL

(I2 + IG) R1 = ei – VD1 – VG – (I2 + IG) RL
1
R1 = [e V – (I2 + IG) RL]
(I 2+ I G ) i – D1

III. ALAT DAN BAHAN PERCOBAAN

- Sumber arus bolak-balik 0-110 V.

- Sumber arus searah 0 – 60 V.
- Digital multimeter (3).
- Multimeter Elavi (2).
- Oscilloscope double beem (1).
- Thyristor (SCR). FIR aatau BAT 12.
- Variable Resistor 1 MΩ (1).
- Variable Resistor 50 KΩ
- Diode IN 60
- Resistor 1000 Ω / 5 W (1)
- Resistor 10 Ω / 5 W (1)
- Resistor 1000 Ω / 0,5 W (1)
- Saklar 3 A / 125 V (1)

IV. CIRCUIT DIAGRAM

Petunjukpengukurand
engan oscilloscope.

1. INTENSITY
(pengaturkecerahandil
emahkan).

2. Posisi Sweep
time/Div Oscilloscope
pada X-Y

Catatan :

A1& V3 & A2

Pakai digital
multimeter .

Gambar 4.1.
 Gambar 4.2.

Petunjukpengukurandengan oscilloscope.
Catatan :
1. ch1& ch2 bekerjasendiri-sendiri.
A1& V3 & A2
2. Posisi Sweep time/Divpada m second.
Pakai digital multimeter .
VI. PROBLEM

6.1. Rangkaian gb. circuit diagram diatas.

6.2. Amati hasil pengukuran arus ; tegangan, kemudian isi kan pada tabel.
Gambarkan karakteristik IAK terhadap VAK dengan macam- macam variasi Arus gate.
6.3. Amati pergeseran titik (pada gb. 4.1.) pada layar Oscilloscope kemudian
gambarkan setiap pergeserannya.
6.4. Amati gb. pada Oscilloscope ch1 & ch2 (pada gb.4.2) kemudian gambarkan.
6.5. Sesuaikah gambar pada problem no 5.2. (SCR dengan sumber DC) dengan
gambar yang tampak pada Oscilloscope (problem no. 5.3).
6.6. Terangkan caara pengecekan baik rusaknya SCR dengan multimeter Sanwa cx
505., sekaligus tentukan terminal Anoda, katoda dan gate.
6.7. Lihat gb. 2.4.a.
Diketahui : supply teg AC = 30 V peak
RL = 15 Ω
Tentukan : besar R1 untuk Trigger SCR yang mana SCR mulai on antara 5 o sampai 90o
bila ditentukan besar arus trigger = 10 µA dan tegangan gate = 0.5 V.
 VII. TABEL EVALUASI

VS IG = 2 mA IG = 3 mA IG = 4 mA IG = 5 mA
(Volt) IAK VAK IAK VAK IAK VAK IAK VAK
0
10
20
30
40
50
60
ON - - - - - - - -
