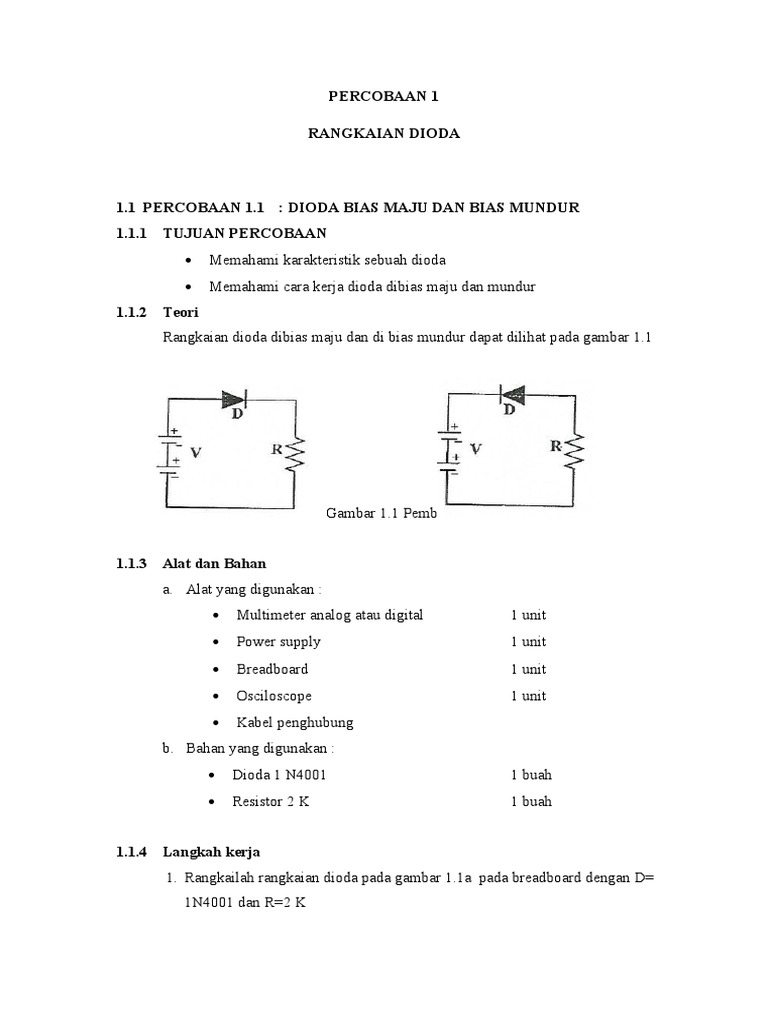

PERCOBAAN 1

RANGKAIAN DIODA

1.1 PERCOBAAN 1.1 : DIODA BIAS MAJU DAN BIAS MUNDUR


1.1.1 TUJUAN PERCOBAAN
 Memahami karakteristik sebuah dioda
 Memahami cara kerja dioda dibias maju dan mundur
1.1.2 Teori
Rangkaian dioda dibias maju dan di bias mundur dapat dilihat pada gambar 1.1

(a) Dioda dibias maju (b) Dioda dibias mundur


Gambar 1.1 Pembiasan Dioda

1.1.3 Alat dan Bahan


a. Alat yang digunakan :
 Multimeter analog atau digital 1 unit
 Power supply 1 unit
 Breadboard 1 unit
 Osciloscope 1 unit
 Kabel penghubung
b. Bahan yang digunakan :
 Dioda 1 N4001 1 buah
 Resistor 2 K 1 buah

1.1.4 Langkah kerja


1. Rangkailah rangkaian dioda pada gambar 1.1a pada breadboard dengan D=
1N4001 dan R=2 K
2. Ukurlah tegangan pada dioda D dan resistor R

3. Ukur arus yang mengalir pada resistor R


4. Rangkailah rangkain dioda pada gambar 1.1b pada breadboard

5. Ulangi langkah 2 dan 3

6. Buatlah hasil pengukuran dalam bentuk tabel seperti yang ditunjukkan


dibawah ini

Rangkaian VD(Volt) VR( Volt) IR( mA)


Gambar 1.3a 653,433 mV 23,347 V 11,673 mA
Gambar 1.3b 24 V 24,544 uV 12,272 nA

1.1.5 Pertanyaan pertanyaan


1. Jelaskan cara kerja dioda jika dibias maju dan dibias mundur?
2. Hitunglah secara teori tegangan pada resistor R dan arus yang mengalir pada R
!
3. Apakah sama besar arus yang mengalir pada resistor R dan pada D?
4. Pada percobaan rangkain dioda pada gambar .1.1b berapa arus yang mengalir
pada dioda D ? Kenapa demikian ?
5. Buatlah kesimpulan dari percobaan ini !

Jawab

1. Bias Maju ( Forward ) : Elektron akan bergerak dari terminal


negative baterai menuju terminal positif baterai (berkebalikan dengan arah
arus listrik). Elektron yang mencapai bagian katoda (sisi N pada dioda)
akan membuat elektron yang ada pada katoda akan bergerak menuju anoda
dan membuat depletion layer akan terisi penuh oleh elektron, sehingga
pada kondisi ini dioda bekerja bagai kawat yang tersambung.
Bias Mundur ( Reverse ) : Elektron akan bergerak dari terminal
negative baterai menuju anoda dari dioda (sisi P). Pada kondisi ini
potensial positif yang terhubung dengan katoda akan membuat elektron
pada katoda tertarik menjauhi depletion layer, sehingga akan terjadi
pengosongan pada depletion layer dan membuat kedua sisi terpisah. Pada
bias mundur ini dioda bekerja bagaikan kawat yang terputus dan membuat
tegangan yang jatuh pada dioda akan sama dengan tegangan supply.
2. Bias Maju (Forward Bias)
VR = E – VD
= 24 – 0,653

= 23,347 V

IR = VR/R

= 23,347/2000

= 0,0116735 A

= 11,67 mA

Bias Mundur (Reverse Bias)


VR = E – VD
= 24 – 24

=0V

IR = VR/R

= 0/2000

=0A

Karena bias mundur, maka nilai arus dan tegangan nya adalah 0
3. Nilai arus yang mengalir pada resistor R dan pada diode D Sama
4. Nilai I (arus) pada D bernilai 0 (nol) karena arus tidak dapat mengalir pada
saat bias mundur (reverse bias).
5. Pada saat bias maju (forward bias) , arus dapat mengalir di rangkaian
dikarenakan tipisnya penghalang. Sedangkan pada bias mundur (reverse
bias), arus hampir tidak dapat mengalir di rangkaian dikarenakan
menebalnya/ tebalnya dinding penghalang.
