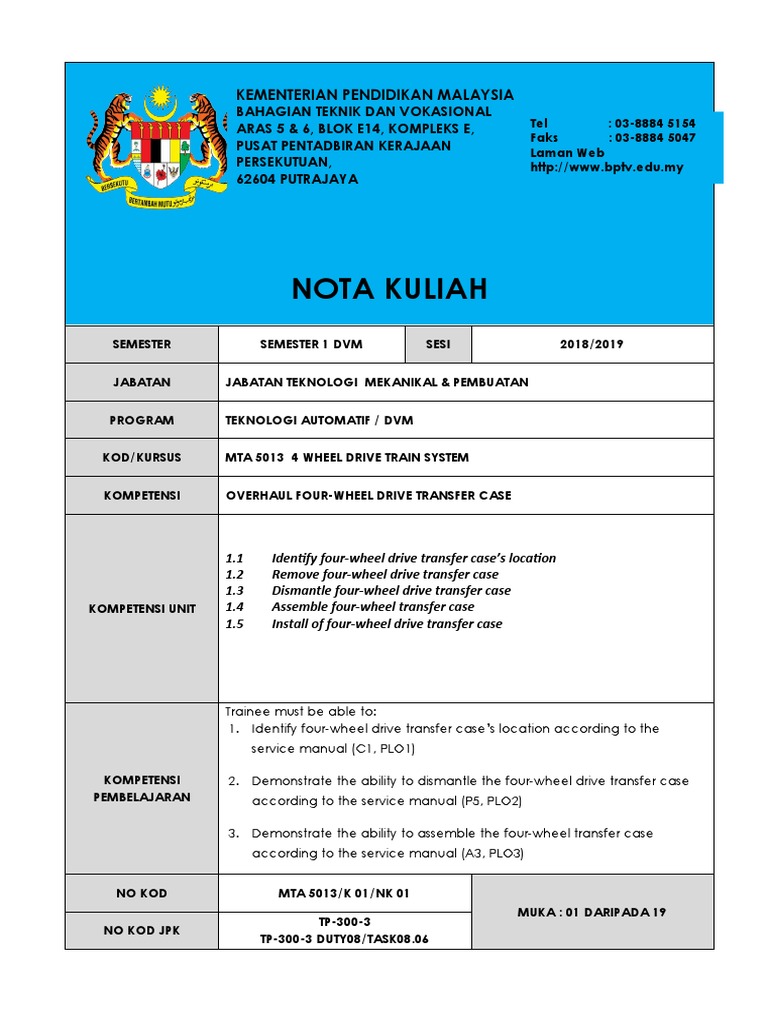

NOTA KULIAH
SEMESTER SEMESTER 1 DVM SESI 2018/2019
KOMPETENSI 2. Demonstrate the ability to dismantle the four-wheel drive transfer case
PEMBELAJARAN according to the service manual (P5, PLO2)
TUJUAN :
Kertas penerangan ini memberi penerangan kepada pelajar mengenai transfer box
bagi kenderaan pacuan 4 roda
PENGENALAN :
Kenderaan pacuan empat roda adalah sejenis kenderaan yang boleh merentasi atau berjalan
pada jalan yang berturap dan pada jalan yang berlumpur dan becak. Penggunaannya terserlah
ketika mengharungi lumpur pada perang dunia pertama.
Dengan kemunculan pelbagai jenis kenderaan pacuan empat roda bersertakan teknologinya
telah banyak merubah pengemar kenderaan ini. Kebanyakkan pengemar atau peminat jenis
kenderaan ini bermula berkecimpung dalam bidang jenis pacuan empat roda yang ekstrim
adalah dengan adanya perlumbaan ralli pacuan empat roda.
Kemunculan kenderaan pacuan empat roda ini bermula pada awal tahun 1980an. Kenderaan
ini hanya digunakan oleh para pekerja yang bekerja dikawasan perbalakan. Malah kenderaan
ini juga digunakan dan digemari oleh penduduk kampung bagi tujuan mudah pergi ke kebun
atau dusun dalam keadaan jalanraya yang tidak berturap.
Kenderaan ini mula digemari atas sebab kekuatan dan kebolehan kenderaan. Selain itu,
kenderaan ini boleh berjalan di atas jalan yang berturap dan begitu juga di tempat yang becak,
berlumpur ataupun dalam keadaan banjir. .
Pada tahun 1893, Bramah Joseph Diplock seorang jurutera Britain telah mereka sistem pacuan
empat roda untuk enjin penarik.
Pada tahun 1899, Ferdiannd Porsche telah mereka bentuk dan membina sebuah kenderaan
pacuan empat roda yang berkuasakan eletrik. Kenderaan ini dibentuk untuk k. u. k.
Hofwagenfabrik Ludwig Lohner & Co. di Vienna.
Pada tahun 1903, sebuah kenderaan yang dinamakan sebagai ‘Spyker’ adalah kereta pacuan
empat roda yang pertama dengan menggunakan engine pembakaran yang boleh mencapai
kelajuannya 60 kuda sejam yang dicipta oleh dua beradik dari Belanda iaitu Jacobus dan
Hendrik-Jan Spijker.
Perkembangan teknologi kenderaan pacuan empat roda tidak dapat dinafikan dengan adanya
teknologi baru yang reka. Teknologi yang digunakan bukanlah hanya berbentuk pada bahagian
engin kenderaan, malah hampir keseluruhan perubahan telah berlaku bermula dari teknologi
mesin, teknologi tayar dan sebagainya.
Jenis jenis Sistem Pacuan Kenderaan
Sesuai dengan namanya, sistem ini menyalurkan tenaga dari mesin ke pacuan depan untuk
melajukan kenderaan. Sistem yang banyak digunakan ini mampu meningkatkan kecekapan
bahan api yang rapi. Tidak hanya itu saja, powertrain yang berkonsentrasi di roda kemudi akan
menghasilkan traksi yang lebih baik saat melintas di jalanan licin.
Sistem yang satu ini masih banyak digunakan sebelum ditemukannya sistem FWD di awal tahun
1980-an. Sistem yang banyak digunakan pada kendaraan bertenaga besar seperti truk, mobil
balap atau mobil polisi ini memfokuskan tenaga mesin ke roda belakang. RWD memang lebih
efektif menunjang performa mesin dan berat kendaraan yang lebih besar.
All-wheel drive dengan four-wheel drive melibatkan empat roda, namun keduanya memiliki cara
kerja yang berbeda. Sistem AWD pada Chevrolet bekerja dengan mendistribusikan tenaga ke as
depan dan belakang untuk mencegah selip. Tenaga kemudian disalurkan secara otomatis lewat
transfer case berkecepatan tunggal. Kelebihannya, pengemudi tidak perlu repot mengaktifkan
sistem ini. Itulah mengapa AWD menjadi primadona bagi pengemudi yang banyak melintas di
jalanan berumput, lumpur, pasir, bahkan kerikil yang biasanya membuat mobil dengan FWD
atau RWD tersangkut. Chevrolet menghadirkan sistem penggerak AWD dengan teknologi baru
di beberapa variannya.
Sistem ini menggunakan transfer case dua kecepatan. Sama seperti all-wheel drive, kendaraan
ini beroperasi dengan dua sistem. Kendaraan dengan sistem ini biasanya akan beroperasi
dengan sistem RWD sampai kondisi memerlukankan perpindahan ke sistem 4WD.
Gambar 1- Skema Sistem 4WD (auto.howstuffworks.com)
Pernah mendengar istilah four wheel drive?Four wheel drive sering kita dengar dalam suatu
bahasa automotif terutama pada kendaraan roda empat. Namun sebenarnya apa itu four wheel
drive. Kali ini kita akan mengetahui tentang apa dan bagaimana prinsip kerja dari 4WD (four
wheel drive) tersebut.
4WD (four wheel drive) atau juga bisa diistilahkan sebagai 4X4 merupakan salah satu jenis drive
train (pemindah daya) yang digunakan pada kendaraan roda empat. Secara umum jenis drive
train berdasarkan jumlah roda yang dibagi menjadi tiga, yaitu: 2WD (two wheel drive), 4WD (four
wheel drive) dan AWD (All wheel drive). Pembagian ini disasarkan pada kemana saja daya dari
mesin yang ditransferkan pada setiap roda kereta tersebut. Secara singkat 2WD
mentransmisikan daya mesin hanya pada dua roda yang satu shaft pada kendaraan, sementara
roda yang lainnya hanya akan mengikuti pergerakan dari kedua roda tersebut. Untuk 4WD, daya
mesin akan ditransmisikan ke empat roda dengan memindahkan daya pada shaft roda depan
dan roda belakang. Namun biasanya 4WD hanya bersifat sementara (part time). Sedangkan
AWD bisa disebut dengan full time 4WD, dimana fungsi kerja roda dirancang untuk mampu
menghadapi segala jenis permukaan jalan.
Pada dasarnya ada empat jenis 4WD, yaitu: Part-time 4WD, Selectable 4WD, Permanent 4WD
dan Automatic 4WD, plus sistem penggerak semua-roda (AWD).
Transfer case
Transfer Case merupakan komponen yang berfungsi untuk membagi daya antara penggerak
roda depan dengan penggerak roda belakang. Untuk kondisi berbelok, ketika differential
mengatur kecepatan roda bagian dalam dan bagian luar, transfer case pada sistem 4WD
mengunci penggerak depan dengan penggerak roda belakang sehingga menghasilkan
kecepatan putar yang sama antara depan dan belakang. Pada part-time four wheel drive,
kebanyakan transfer case dilengkapi dengan gear-gear tambahan yang memberikan low range
pada kendaraan. Penambahan gear ini akan memberikan kendaraan torque tambahan dan
kecepatan yang sangat lambat.
Kenderaaan pacuan 4 rda mempunyai pelbagai jenis tetapi yang paling popular digunakan
adalah daripada 3 jenis ini iaitu :-
• Full-time 4WD
• Part-time 4WD
• Super Select 4WD
Full-time 4WD
Penggunaan full time (4WD) dicipta pada semua jenis permukaan jalan sama ada on-road atau
off-road. Jenis ini tidak boleh ditukarkan kepada (2WD) atau di off kan. Pacuan 4 roda (4WD)
akan sentiasa berada dalam keadaan pemanduan. Ketika mengambil selekoh atau membuat
pusingan U differential unit akan membezakan pusingan roda diantara sebelah luar dengan
sebelah dalam.
Part-time 4WD
Sistem 4WD ini dikendalikan pada masa atau keperluan tertentu sahaja. Ditentukan oleh
pemandu samaada 2 roda atau 4 roda beroperasi. Jika kenderaan memerlukan banyak
dayakilas pemandu akan membuat penukaran julat kelajuan (high atau low range )
Semasa perbezaan kelajuan roda luar dan dalam, kotak pemindahan dalam sistem roda
mengandungi alat yang membenarkan kelajuan berbeza antara roda depan dan belakang. Ini
perlu untuk penyambungan gear set. Transmission output shaft dalam keadaan bersambung
dengan input shaft pada transfer case. Dari input shaft kuasa putaran akan dihantar ke planetary
gear reducation. Pada planetary gear reducation membolehkan penukaran gear (2H,4L,4H,N)
atau pemilihan gear yang ditentukan oleh pemandu dapat dihantar ke roda.
SAE 80 W/90
Nombor "80W-90" merujuk kepada gred kelikatan minyak. Oleh kerana ia mempunyai dua
nombor, minyak ini mempunyai dua gred kelikatan. The 'W' bermaksud musim sejuk. Bilangan
"80" - dalam kes ini - menunjukkan bahawa minyak yang direka untuk bekerja dengan baik
dalam suhu yang lebih rendah. Bilangan kedua mentakrifkan bagaimana nipis minyak mesti
sekurang-100 darjah Celsius. Semakin rendah nombor, yang nipis minyak itu menjadi.
EP75W/90
EP75W-90 sintetik sepenuhnya adalah generasi baru minyak gear manual, dirumus khas untuk
memberikan yang paling dalam perlindungan kotak gear untuk semua keadaan memandu.
SOALAN/ QUESTION :
● Anthony E.Schwaller (2004), Total Automotive Technology 4th Edition, Delmar Learning,
ISBN: 1-4018-2476-5
