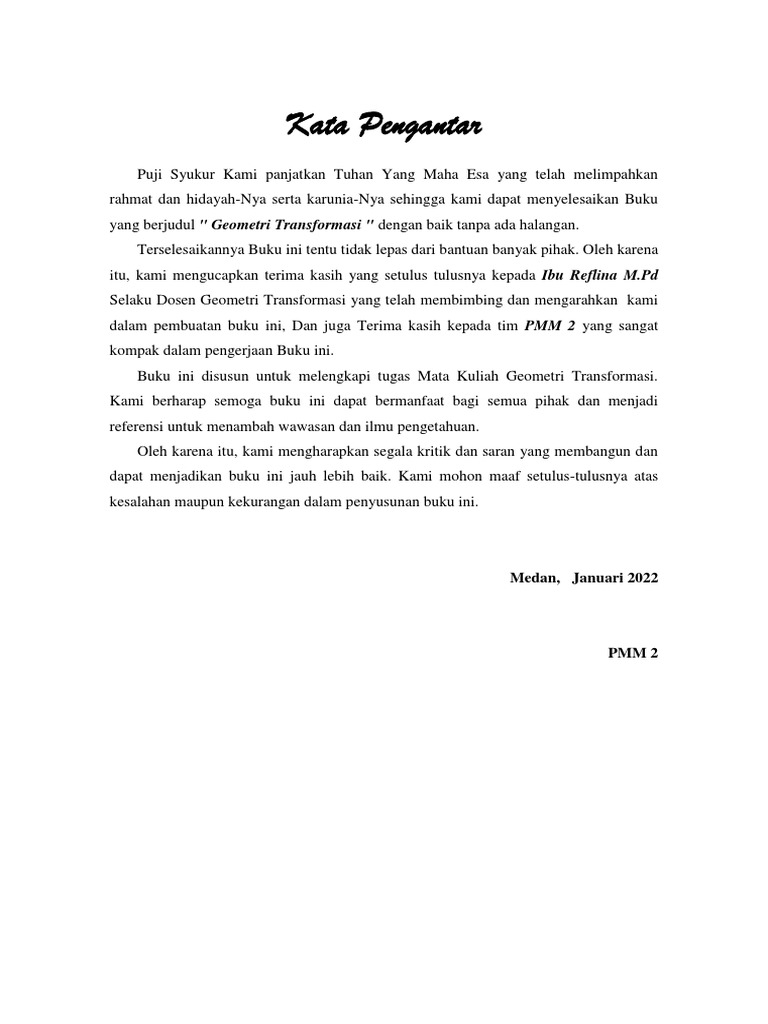

Puji Syukur Kami panjatkan Tuhan Yang Maha Esa yang telah melimpahkan
rahmat dan hidayah-Nya serta karunia-Nya sehingga kami dapat menyelesaikan Buku
yang berjudul " Geometri Transformasi " dengan baik tanpa ada halangan.
Terselesaikannya Buku ini tentu tidak lepas dari bantuan banyak pihak. Oleh karena
itu, kami mengucapkan terima kasih yang setulus tulusnya kepada Ibu Reflina M.Pd
Selaku Dosen Geometri Transformasi yang telah membimbing dan mengarahkan kami
dalam pembuatan buku ini, Dan juga Terima kasih kepada tim PMM 2 yang sangat
kompak dalam pengerjaan Buku ini.
Buku ini disusun untuk melengkapi tugas Mata Kuliah Geometri Transformasi.
Kami berharap semoga buku ini dapat bermanfaat bagi semua pihak dan menjadi
referensi untuk menambah wawasan dan ilmu pengetahuan.
Oleh karena itu, kami mengharapkan segala kritik dan saran yang membangun dan
dapat menjadikan buku ini jauh lebih baik. Kami mohon maaf setulus-tulusnya atas
kesalahan maupun kekurangan dalam penyusunan buku ini.
PMM 2
DAFTAR ISI
KATA PENGANTAR
DAFTAR ISI
DAFTAR GAMBAR
BAB I TRANSFORMASI
A. Translasi (pergeseran)
B. Refleksi (pencerminan)
C. Rotasi (perputaran)
D. Dilatasi (perkalian)
E. Soal Latihan
BAB II ISOMETRI
A. Pengertian Isometri
B. Sifat-sifat Isometri
C. Soal Latihan
BAB V REFLEKSI
A. Definisi dan Sifat-sifat Pencerminan
B. Pencerminan Terhadap Sumbu- dan Sumbu Y
C. Pencerminan Terhadap Satu Garis
D. Pencerminan Terhadap Titik Awal
E. Soal Latihan
BAB VI Rotasi
A. Pengertian Rotasi
B. Soal Latihan
RANGKUMAN
TES FORMATIF
DAFTAR GAMBAR
Gambar 1. 1 .......................................................................................................................8
Gambar 1. 2 .......................................................................................................................8
Gambar 1. 3 .....................................................................................................................10
Gambar 1. 4 .....................................................................................................................11
Gambar 1. 5 .....................................................................................................................11
Gambar 1. 6 .....................................................................................................................12
Gambar 1. 7 .....................................................................................................................12
Gambar 1. 8 .....................................................................................................................12
Gambar 1. 9 .....................................................................................................................13
Gambar 1. 10 ...................................................................................................................13
Gambar 1. 11 ...................................................................................................................13
Gambar 1. 12 ...................................................................................................................15
Gambar 1. 13 ...................................................................................................................16
Gambar 1. 14 ...................................................................................................................17
Gambar 1. 15 ...................................................................................................................17
Gambar 1. 16 ...................................................................................................................18
Gambar 1. 17 ...................................................................................................................19
Gambar 1. 18 ...................................................................................................................20
Gambar 1. 19 ...................................................................................................................20
Gambar 2. 1 .....................................................................................................................25
Gambar 2. 2 .....................................................................................................................28
Gambar 2. 3 .....................................................................................................................28
Gambar 2. 4 .....................................................................................................................29
Gambar 3. 1 .....................................................................................................................33
Gambar 3. 2 .....................................................................................................................34
Gambar 4. 1 .....................................................................................................................43
Gambar 4. 2 ....................................................................................................................43
Gambar 4. 3 .....................................................................................................................44
Gambar 4. 4 .....................................................................................................................47
Gambar 4. 5 .....................................................................................................................51
Gambar 5. 1 .....................................................................................................................64
Gambar 5. 2 .....................................................................................................................65
Gambar 5. 3 .....................................................................................................................66
Gambar 5. 4 .....................................................................................................................66
Gambar 5. 5 .....................................................................................................................66
Gambar 5. 6 ...................................................................................................................69
Gambar 5. 7 .....................................................................................................................71
Gambar 5. 8 .....................................................................................................................76
Gambar 5. 9 .....................................................................................................................77
Gambar 5. 10 ...................................................................................................................78
Gambar 5. 11 ...................................................................................................................78
Gambar 5. 12 ...................................................................................................................79
Gambar 5. 13 ...................................................................................................................79
Gambar 5. 14 ...................................................................................................................80
Gambar 5. 15 ...................................................................................................................81
Gambar 5. 16 ...................................................................................................................83
Gambar 5. 17 ...................................................................................................................84
BAB I
TRANSFORMASI
- Translasi (pergeseran)
- Refleksi (pencerminan)
- Rotasi (perputaran)
- Dilatasi (perkalian)
1. Translasi (Pergeseran)
Translasi adalah salah satu jenis transformasi yang berguna untuk memindahkan
suatu titik sepanjang garis lurus dengan arah dan jarak tertentu.Misalkan x, y, a dan b
adalah bilangan real. Translasi titik A(x,y) denganT(a,b) menggeser ordinat y sejauh
b, sehingga diperoleh titik A′(x+a, y+b)Yang berarti, translasi tersebut hanya akan
mengalami perpindahan titik. Penentuan hasil objek lewat translasi cukup mudah. Yaitu
dengan cara menambahkan absis serta ordinat dengan jarak tertentu sesuai dengan
ketentuan tertentu.
Sebagai contohnya Jika kalian perhatikan baik-baik, apabila kita sedang naik
perosotan, perosotan itu hanya akan mengubah titik awal (puncak perosotan), menuju
titik akhir (ujung perosotan).
Untuk lebih jelasnya tentang proses translasi bisa dilihat pada gambar di bawah.
Gambar 1. 1
Gambar 1. 2
Dari gambar di atas, dapat kita ketahui bahwa translasi hanya dapat berubah
posisinya saja. Ukuran akan tetap sama.
Keterangan:
Contoh :
Jawab
Diketahui :
x = -5
y=2
a=4
b = -6
x’ = x + a = -5 + 4 = -1
y’ = y + b = 2 + (-6) = -4
2. Refleksi (Pencerminan)
Sama halnya dengan bayangan benda yang terbentuk pada sebuah cermin. Suatu
objek yang mengalami refleksi akan mempunyai bayangan benda yang dihasilkan oleh
suatu cermin.Hasil dari refleksi pada bidang kartesius tergantung sumbu yang menjadi
cerminnya.Refleksi tersebut akan memindahkan seluruh titik dengan memakai sifat
pencerminan pada cermin datar.
Gambar 1. 3
Garis dan beberapa titik merah pada gambar tsb berpindah hal itu sama seperti
yang ada pada benda yang dihadapkan pada cermin datar.
Berikut ini adalah ringkasan daftar matriks transformasi yang ada di refleksi atau
pencerminan.
Gambar 1. 4
Gambar 1. 5
Gambar 1. 7
Gambar 1. 8
Gambar 1. 10
Pencerminan Terhadap y = k
Gambar 1. 11
Contoh :
Pembahasan:
Transformasi Refleksi terhadap sumbu koordinat:
sumbu x , y negatif
sumbu y, x negatif
y=x, y dan x diganti
y=-x , y dan x diganti diberi negatif
y= 3x-5
Hasilnya
-y=3x-5
Pembahasan:
Prinsipnya sama saja.
y=3x2-2-2x+5
Hasil
x=3y2-2-2y+5
Terhadap sumbu y:
x=3y2-2-2y+5
Hasil:
-x=3y2-2-2y+5
3. Rotasi (Perputaran)
Rotasi atau perputaran adalah sautu perubahan kedudukan atau posisi objek
dengan cara diputar lewat suatu pusat dan sudut tertentu.
Gambar 1. 12
Adapun rumus yang digunakan dalam rotasi transformasi geometri, antara lain:
Rotasi sebesar 180° dengan pusat (a,b) : (x,y) → (-x + 2a+b, -y + 2b)
Rotasi sebesar -90° dengan pusat (a,b) : (x,y) → (y – b + a, -x + a + b)
Memperoleh hasil rotasi dengan cara menggambarnya terlebih dulu akan sangat
tidak efektif.
Maka dari itu kita harus menggunakan metode lain yang bisa digunakan untuk
menentukan hasil objek hasil rotasi. Solusinya adalah dengan cara memakai rumus
transformasi geometri untuk rotasi.
Gambar 1. 13
Gambar 1. 15
Contoh :
1. Titik A dirotasikan terhadap titik O(0,0) sejauh 90⁰ berlawanan dengan arah putaran
jam. Tentukanlah bayangan titik A.
Pembahasan:
= .
⟺ = .
⟺ =
Pembahasan:
Karena diputar bukan terhadap titik asal maka cara menentukan bayangannya sebagai
berikut:
x' - a = (x - a) cos α - (y - b) sin α
x' - (-1) = (2 - (-1)) cos 45 - (3 - (-2)) sin 45
x' = 3/2 √2 - 5/2√2 - 1 = -√2 - 1 - 5/2√2 - 1 = -√2 - 1
4. Dilatasi (Perkalian)
Gambar 1. 17
Rumus pada dilatasi ada dua yang dibedakan menurut pusatnya. Perhatikan
uraian rumus untuk transformasi geometri pada dilatasi yang ada di bawah.
Gambar 1. 18
Gambar 1. 19
Contoh :
1. Diketahui titik P(12 , -5) dan A(-2 , 1). Bayangan titik P oleh dilatasi [A , 1/2] adalah…
Penyelesaian:
x = 12
y = -5
a = -2
b=1
k = 1/2
x’ = a + k (x – a)
y’ = b + k(y – b)
2. Bayangan ttik A dengan A(a,b) oleh rotasi terhadap tiitk pusat (0,0) sebesar -90º
adalah P’(-10,-2). Nilai a+2b …
a. -18
b. -8
c. 8
d. 18
e. 22
3. Bayangan titik A dengan A(-1,4) jika direfleksikan terhadap garis y=-x adalah …
a. A’(4,1)
b. A’(-4,1)
c. A’(4,-1)
d. A’(4,3)
e. A’(-4,-1)
4. Titik B(3,-2) dirotasikan sebesar 90º terhadap titik pusat P(-1,1). Bayangan titik B
adalah …
a. B’(-4,3)
b. B’(-2,1)
c. B’(-1,2)
d. B’(1,4)
e. B’(2,5)
6. Diketahui koordinat titik T(-1,5). Bayangan titik T oleh transformasi yang diwakili
oleh matriks dilanjutkan refleksi terhadap garis x=8 adalah …
a. T’(30,-7)
b. T’(19,23)
c. T’(19,-22)
d. T’(3,-7)
e. T’(-3,-7)
7. Suatu vektor berturut-turut merupakan pencerminan terhadap garis y=x
dan rotasi sebesar 90º searah jarum jam. Vektor awalnya sebelum ditransformasi
adalah …
a. (3,4)
b. (-3,-4)
c. (-4,3)
d. (4,-3)
e. (-3,4)
8. Jika persamaan garis lurus y=2x+3, maka persamaan garis lurus yang dihasilkan
oleh translasi T=(3,2) adalah …
a. y=3x
b. y2x+6
c. y=2x-6
d. y=2x-4
e. y=2x-1
10. Bayangan garis 3x-y+2=0 apabila dicerminkan terhadap garis y=x dan dilanjutkan
dnegan rotasi sebesar 90º dengan pusat (0,0) adalah …
a. 3x+y+2=0
b. 3x+y-2=0
c. -3x+y+2=0
d. –x+3y+2=0
e. x-3y+2=0
Essay
1. Transformasi T merupakan pencerminan terhadap garis dilanjutkan oleh
pencerminan terhadap garis y=-3x . matriks penyajian T adalah …
2. Sebuah kamera memproses gambar dengan mentransformasikan gambar tersebut
a. Pengertian Isometri
IsometrimerupakansuatutransformasiatasRefleksi(pencerminan),
Translasi(pergeseran),danRotasi(perputaran)padasebuahgarisyangmemp
ertahankanjarak(panjangsuaturuasgaris).
Secaramatematis,Isometrididefinisikan sebagaiberikut:
“misalkan T suatu transformasi, transformasi T ini disebut
isometri jika danhanya jika untuk setiap pasangan titik P dan Q anggota
dari bidang Euclid 𝑣 berlakubahwa𝑃’𝑄’=𝑃𝑄𝑑𝑖𝑚𝑎𝑛𝑎𝑃’
=𝑇(𝑃)𝑑𝑎𝑛𝑄’=𝑇(𝑄).
b. Sifat-sifatIsometri
Suatuisometrimemilikisifat-sifatsebagaiberikut:
1. Memetakan garismenjadigaris
2. Mempertahankanukuranbesarnyasudutantaraduagaris
3. Mempertahankankesejaj
aranduagarisBukti:
I. Memetakan garismenjadigaris
Andaikangsebuahgarisdan𝑇suatuisometri.Kitaakanmembuktikan
bahwa𝑇(𝑔)=ℎadalahsuatugarisjuga.
B B’
A A’
g h
Gambar 2. 1
Kemudianditetapkan 𝑇(𝑔)={𝑌𝑌=𝑇(𝑋),𝑋∈𝑔} akibatnya𝐴’,𝐵’∈𝑇(𝑔).
UntukmembuktikabahwaT(g)merupakangarislurus.
Buktiℎ’⊂ℎ
Ambil 𝑋’∈ ℎ’. oleh karena bidang kita adalah bidang Euclides,
maka kitaandaikan (𝐴’ 𝑋’ 𝐵’), artinya 𝐴’ 𝑋’ +𝑋’ 𝐵’ =𝐴’ 𝐵’. oleh karena 𝑇
suatu isometric. Jadisuatutransformasimakaada𝑋sehingga𝑇
(𝑋)=𝑋’danolehkarena𝑇suatuisometricmaka𝐴𝑋=𝐴’𝑋’;begitupula𝑋𝐵=𝑋’𝐵’.
Maka𝐴𝑋+𝐵𝑋=𝐴𝐵
berartilagi
bahwa𝑋’=𝑇(𝑋)∈ℎ.
B
uktiℎ⊂
ℎ’Misa
lkan𝑌’ ∈ℎ
Makaada𝑌∈𝑔sehingga𝑇(𝑌)=𝑌’dengan𝑌misalnya(𝐴𝑌𝐵),artinya
𝑌∈𝑔dan𝐴𝑌+𝑌𝐵=𝐴𝐵. Olehkarena𝑇sebuahisometric.
maka𝐴’𝑌’=𝐴𝑌,𝑌’𝐵’ =𝐴𝐵.Sehingga𝐴’𝑌’+𝑌’𝐵’=𝐴’𝐵’.Iniberartibahwa
𝐴’,𝑌’,𝐵’segaris,yaitugarisyangmelalui𝐴’𝑑𝑎𝑛𝐵’.
Olehkarenaℎ’satu-satunyagarisyangmelalui𝐴’𝑑𝑎𝑛𝐵’𝑚𝑎𝑘𝑎𝑌’ ∈ℎ’.
Jadi terbuktiℎ⊂ℎ’
Bukti serupaberlakuuntuk keadan (𝑌 𝐴 𝐵) 𝑎𝑡𝑎𝑢 (𝐴 𝐵 𝑌) sehingga ℎ
=ℎ’.Jadi,kalau𝒈
sebuahgarismaka𝒉=𝑻(𝒈)adalahsebuahgarisjuga,makaterbuktilahbahwasifati
sometrimemetakangarismenjadigaris.
dua garisAmbilsebuah∠𝐴𝐵𝐶
� � Gambar 2. 2
𝐴’
�’ �
Gambar 2. 3 ’
adalah garis
lurusOlehkarena∠𝐴𝐵𝐶=𝐵𝐴𝖴𝐵𝐶maka,
∠𝐴’𝐵’𝐶’=𝐵’𝐴’𝖴𝐵’𝐶’
Sedangkan𝐴’𝐵’=𝐴𝐵, 𝐵’𝐶’=𝐵𝐶,
𝐶’𝐴’=𝐴𝐶Sehingga⊿𝐴𝐵𝐶=⊿𝐴’𝐵’𝐶’.𝑗𝑎𝑑𝑖
∠𝐴’𝐵’𝐶’=∠𝐴𝐵𝐶
� � � �
’ ’
Gambar 2. 4
Kitaharusmemperlihatkanbahwa𝑎’⁄⁄𝑏’
Andaikan𝑎’memotong𝑏’disebuahtitik𝑃’𝑗𝑎𝑑𝑖𝑃’∈𝑎’𝑑𝑎𝑛𝑃’∈𝑏’.olehk
arena𝑇sebuahtransformasi,
makaada𝑃𝑠𝑒ℎ𝑖𝑛𝑔𝑔𝑎𝑇(𝑃)=𝑃’𝑑𝑒𝑛𝑔𝑎𝑛𝑃∈𝑎𝑑𝑎𝑛𝑃∈𝑏.
𝑚𝑒𝑚𝑜𝑡𝑜𝑛𝑔 𝑏’ 𝑆𝐴𝐿𝐴𝐻Jadi
haruslah𝑎’⁄⁄𝑏’.
Sehingga
terbuktilahsuatuisometrimempertahankankesejajaranduagaris.
SOAL ISOMETRI
1. Diketahui dua titik A dan B. apabila dilukis sebuah garis g sehingga Mg(A) = B.
berapakah hasil dari Mg(B) …
a. A
b. B
c. B’
d. A’
e. A’’
Kunci Jawaban : B
2. Diketahui garis h = {(x,y)}| y = x}. Jika A = (2,-3), berapakah koordinat dari Mh(A) …
a. A’(-3,2)
b. A’(3,-2)
c. A’(3,2)
d. A’(1,2)
e. A’(-3,-2)
Kunci Jawaban : A
3. Diketahui garis h = {(x,y)}| y = x}. Jika B’ = (-3,5), Berapakah prapeta dari B’ oleh
Mh….
a. B’(-5,3)
b. B’(5,-3)
c. B’(5,3)
d. B’(1,3)
e. B’(-5,-3)
Kunci Jawaban : B
4. Diketahui garis h = {(x,y)}| x+y=0}. Jika A = (2,-3). Berapakah hasil dari Mh(A)…
a. A’(-3,2)
b. A’(3,-2)
c. A’(3,2)
d. A’(1,2)
e. A’(-3,-2)
Kunci Jawaban : B
5. Diketahui garis h = {(x,y)}| x+y=0}. Berapakah prapeta dari B’ oleh Mh….
a. B’(-5,3)
b. B’(5,-3)
c. B’(5,3)
d. B’(1,3)
e. B’(-5,-3)
Kunci Jawaban : A
6. Diketahui garis g = {(x,y) | x – 3y +1 = 0}. Dan sebuah titik A = {2,k}. Tentukan k
apabila Mg(A) = A…
a. 1
b. 2
c. 3
d. 4
e. 5
Kunci Jawaban : A
7. Diketahui garis g = {(x,y) | ax – 3y +1 = 0}. Dan sebuah titik B(3,-1). Tentukan a
apabila Mg(B) = B…
a.
b.
c.
d.
e.
Kunci Jawaban : D
8. Jika h sebuah garis yang melalui titik asal dengan koefesien arah -1, berapakah A jika
Mh(A) = (-2,3) ….
a. A’(-3,2)
b. A’(3,-2)
c. A’(3,2)
d. A’(1,2)
e. A’(-3,-2)
Kunci Jawaban : A
9. Jika h sebuah garis yang melalui titik asal dengan koefesien arah -1, berapakah Mh(P)
jika P = (x,y) …
a. P’(-x,y)
b. P’(x,-y)
c. P’(x,y)
d. P’(ax,y)
e. P’(-x,-y)
Kunci Jawaban : E
10. Diketahui titik-titik A = (1,-1), B = (4,0), C = (-4,1) dan D = (-2, k). Apabila T suatu
isometric sehingga T(A) = C dan T(B) = D, tentukanlah nilai k …
a.
b.
c.
d.
e.
Kunci Jawaban : B
Essay
1. Apabila pada V ada sistem sumbu orthogonal (sistem koordinat kartesius) dan A(1,3),
sedangkan B(-2,-1), tentukanlah persamaan garis g sehingga Mg(A) = B !
2. Diketahui g = {(x,y)}| x= -3}
a. Apabila A(2,1). Tentukan A’=Mh(A) !
b. Tentukan C apabila Mg(C) = (-1,7) !
c. Apabila P(x,y) sebuah titik sembarang, tentukanlah Mg(P) !
3. Diketahui g = {(x,y)}| y=2}
a. Jika A = Tentukan A’=Mg(A) !
b. Jika D’ = (2,-4).Tentukan prapeta D’ oleh Mg !
c. Jika P(x,y), tentukanlah Mg(P) !
4. T adalah sebuah transformasi yang ditentukan oleh T(P) = (x – 5, y+3) untuk semua
titik selidiki apakah T suatu isometric. Apakah sifat tersebut dapat
diperluas secara umum?
5. Sebuah transformasi T didefinisikan untuk semua P(x,y) sebagai T(P) = (2x, y – 1).
Selidiki apakah T suatu isometric !
Kunci jawaban 5 Esai Isometri
1) 6x + 8y -5 = 0
2) a. (-8, 1)
b. (-5, 7)
c. (-6 – x, y)
3) a.
b. (2,8)
c. (x, 4 – y)
4)
5)
BAB III
TRANSLASI (PERGESERAN)
Translasi atau yang dikenal dengan pergeseran adalah suatu transformasi yang
memindahkan setiap titik pada bidang dengan jarak dan arah yang tepat. Translasi juga
disebut dengan transformasi yang bersifat isometric. Secara matematis translasi dapat
difinisikan dengan sebagai berikut :
Suatu fungsi G (geseran) apabila a ada ruas garis berarah AB sedemikian sehingga
untuk setiap titik P berlaku G(P) = P’ dan = =GAB.
B P’=G(P) = GAB(P)
P
Gambar 3. 1Translasi
Teorema 3.1
Garis dan garis h merupakan dua garis yang sejajar. Apabila ada dua titik A dan
titik B adalah dan dengan Rh Rg (A) dan = Rh Rg (B).
Misalkan :
Rh Rg (A) = Rh(A) =
Rh Rg(B) = Rh
Apabila (Rh(P))
Rg(P)
Jadi, RhRg(P) = Rh
Sehingga :
(i). = Rh Rg (A)
= Rh Rg (a1, a2)
= ( 2k – a1,a2)
(ii) = Rh Rg (B)
= Rh Rg (b1, b2)
= ( 2k – b1, b2 )
N merupakan titik tengah
Maka =
Teorema 3.2
B = x1 D = x2
Gambar 3. 2
A=x C=x
Teorema 3.3
Andaikan g dan h dua garis yang sejajar dan sebuh garis tengak lurus pada g
dengan C ϵ g dan D ϵ h. Apabila =2 maka GAB = Rh Rg.
GAB (x) = x
Rh Rg (x) = Rh (x) = x
GAB = Rh Rg
Teorema 3.4
GBA = Rh Rg = Rn Rh
GBA = Rh Rn = Rg Rh
(GBA)-1 = GBA
Hasil kali geseran (translasi) merupakan komposisi dari dua buah translasi.
Teorema 3.5
Jika GAB sebuah geseran (translasi) sedangkan titik C dan titik D adalah dua titik
sehingga = maka GAB=SDSC
Andaikan g = dimana garis k dan garis g saling tegak lurus di C,maka garis m
dan garis g tegak lurus di D.
Maka ruas garis berarah dari k ke m. Oleh karena itu = maka GAB =
Rm. Mk sedangkan SD = Rm Rg dan Sc = Rg Rk.
Teorema 3.6
Komposisi suatu geseran (translasi) dan suatu setengah putaran adalah suatu
setengah putaran .
Andaikan GAB suatu geseran (translasi) dan titik C sebuah titik sebarang . Andaikan
titik E tunggal, sehingga = . Andaikan D titik tengah =maka = .
Pembahasan:
Pembahasan:
y' - 3 = (x' - 2) + 5
y' - 3 = x' + 3
y' = x' + 6
3.Diketahui Titik P'(2,-4) adalah bayangan titik P(3,5) oleh translasi T. Tentukanlah
translasi T.
Pembahasan:
Sehingga diperoleh:
3 + a = 2 => a = -1
5 + b = -4 => b = -9
4.Jika bayangan dari titik A(2, 3) adalah A'(3, –1) maka tentukanlah aturan translasinya.
Jawab: Diketahui A(2, 3) dan A'(3, –1) maka x = 2, y = 3, x’ = 3, dan y’ = –1. Dengan
menggunakan persamaan translasi
x’ = x + a dan y’ = y + b diperoleh
3=2+aa=3–2=1
–1 = 3 + a b = –1 – 3 = –4
Jadi, translasi yang memetakan titik A(2, 3) ke titik A'(3, –1) adalah (1,-4)
SOAL TRANSLASI
Pilihan berganda
titik adalah...
a. d.
b. e.
c.
Jawaban: a
2. Jika persamaan garis lurus , maka persamaan garis lurus yang dihasilkan
oleh translasi adalah....
a. d.
b. e.
c.
Jawaban e
tersebut adalah....
a. d.
b. e.
c.
Jawaban a
a. d.
b. e.
c.
Jawaban c
5. Bayangan lingkaran yang ditranslasikan oleh
a.
b.
c.
d.
e.
Jawaban e
6. Bayangan dari titik jika ditranslasikan oleh adalah...
a. d.
b. e.
c.
Jawaban a
7. Bayangan dari titik jika ditranslasikan oleh adalah . Nilai
dari adalah...
a. d.
b. e.
c.
Jawaban b
8. Bayangan dari titik oleh translasi adalah koordinat dari titik
adalah...
a. d.
b. e.
c.
Jawaban c
9. Bayangan dari jika ditranslasi adalah...
a. d.
b. e.
c.
Jawaban b
10. Bayangan dari garis oleh translasi adalah...
a. d.
b. e.
c.
Jawaban e
Essay
dan d!
Penyelesaian
Jadi translasi
Penyelesaian
Jadi, bayangan titik oleh translasi adalah
Sehingga;
Dan,
tersebut.
penyelesaian
Jadi, translasi tersebut adalah
translasi .
Penyelesaian
SETENGAH PUTARAN
SA(P)
SA(Q)
A
Gambar 4. 1
P(x,y)
A(a,b)
Gambar 4. 2
1
Rawuh, Geometri Transformasi, (Bandung :Rios Multi Cipta, 1992) hal 25
Maka :
Jadi :
1. Teorema 7.1 : Andaikan A sebuah titik dan g dan h dua buah garis tegak lurus yang
berpotongan di A. Maka =
a) Kasus I : P ≠ A
Bukti : Oleh karena g ⊥ h, maka kita dapat membuat sebuah sistem sumbu ortogonal
d engan g sebagai sumbu X dan h sebagai sumbu Y. A dipakai sebagai titik asal (gambar
7.1)
Gambar 4. 3
2
Rawuh, Geometri Transformasi, (Bandung :Rios Multi Cipta, 1992) hal 26
Andaikan P(x,y) ≠ A dan (𝑃) = 𝑃′′( , ) Karena (𝑃) = 𝑃′′ maka A titik tengah
sehingga
(0,0) =
Komposisi pencerminan
(𝑃) = [ ]
= (−𝑥, 𝑦)
b) Kasus II : P = A
Dari persamaan (1) dan (2) diperoleh = (𝐴) Jadi, (𝐴) = (𝐴)
2. Teorema 7.2
(𝐴) = (𝐴) = 𝐴
Jadi =
Sehingga diperoleh =
Catatan : Ini berarti bahwa komposisi pencerminan terhadap dua garis yang tegak lurus
adalah komutatif.
3. Teorema 7.3
-1
Jika setengah putaran, maka =
Bukti :
Dimana misalkan :
)-1 = -1 -1
= -1
= Teorema 6.3
-1
=
-1
=( ) −1
= -1 -1
Teorema 6.4 [(𝑇 ο S)-1 = 𝑆-1 ο 𝑇 -1 ]
-1 -1
= Teorema 6.3 { = , = }
= Teorema 7.2 { = }
Jadi, −1 = =
Teorema 7.6
Bukti : Hasil kali dua setengah putaran dengan pusat-pusat yang berbeda, tidak memiliki
titik tetap. Andaikan A dan B pusat-pusat setengah putaran tersebut. Andaikan 𝑔 = dan
andaikan h dan k garis-garis tegak lurus pada di A dan di B. Maka:
=( )( )
= [( ]
=[ ( )]
= 𝐼 =( 𝐼)
Gambar 4. 4
Jadi ( )( )
[( ) (𝑋)] = (𝑋)
𝐼 (𝑋) = (𝑋)
Andaikan (𝑋) = 𝑋1
Andaikan 𝑋 ≠ 𝑋1. Dalam hal ini h dan k adalah sumbu dari ruas garis . Oleh karena itu
garis hanya memiliki satu sumbu, maka h=k.Ini tentunya tak mungkin sebab A ≠ B.
Andaikan 𝑋 = 𝑋1 maka 𝑀k (𝑋) = 𝑀h (𝑋). Jadi X∈ k dan X∈ h yang berarti bahwa h dan k
berpotongan di X. Ini tak mungkin sebab h // k. Bagaimanapun tidak mungkin ada sebuah
titik X sehingga 𝑀k (𝑋) = 𝑀h (𝑋) atau (𝑋) = 𝑋. Jadi
Contoh soal
1. Diberikan titik A(2, 3).
Tentukan:
Penyelesaian :
4 = - x + 2.2→ x = -4 + 4 = 0
-1 = - y + 2.3→ y = 1 + 6 = 7
x' = -x + 2.2 = -x + 4;
y' = -y + 2.3 = -y + 6
Penyelesaian:
Penyelesaian :
k ∩ g = {A}
k ∩ h = {B}
𝑀𝑔∘𝑀ℎ = 𝑀𝑔∘𝐼∘𝑀ℎ
=(𝑀𝑔∘𝑀𝑘 ) ∘ (𝑀𝑘∘𝑀ℎ)
= SA ∘ SB
Bahwa SA ∘ SB tidak memiliki titik invarian maka 𝑀𝑔∘𝑀ℎ , juga tidak memiliki
titik invarian.
4. Buktikan : Apabila A∉𝑔, 𝑔 suatu garis maka S𝐴∘𝑀𝑔 tidak memiliki titik invarian.
∟ ∟ 𝐴𝐵 h k
Penyelesaian :
(SA ∘ )(X) = X
⟺ (I ∘ )(X) = SA(X)
g sumbu 𝑋𝑌 …………………………......(2)
dari (1) dan (2) dapat disimpulkan A∈ g . terjadi kontradiksi dengan yang diketahui
bahwa A∉ g. akibatnya pengandaian X titik invarian dari SA ∘𝑀𝑔 bernilai salah
.berdasarkan hal ini disimpulkan SA ∘𝑀𝑔 tidak memiliki titik invarian.
BAB IV MATERI SETENGAH PUTARAN
Pilihan Berganda
1. Apabila A = (2, 3), nilai SA(C) apabila C = (2, 3) adalah...
a. SA(C) = (2, 3) d. SA(C) = (2, 4)
b. SA(C) = (3, 3) e. SA(C) = (2, 5)
c. SA(C) = (4, 3)
jawaban a
2. Jika D = (0, -3) dan B = (2, 6) nilai dari SDSB(B) adalah...
a. SDSB(B) = (2, 12) d. SDSB(B) = (3, 12)
b. SDSB(B) = (-2, 12) e. SDSB(B) = (-3, 12)
c. SDSB(B) = (-2, -12)
jawaban b
3. Jika B = (1, -3), nilai dari SB(D) apabila D = (-3, 4) adalah...
a. SB(D) = (-1, -10) d. SB(D) = (1, 11)
b. SB(D) = (1, 10) e. SB(D) = (-1, 11)
c. SB(D) = (-1, 10)
jawaban c
4. Diketahui A = (2, 3), maka nilai dari SA(D) jika D = (-2, 7) adalah...
a. SA(D) = (2, 3) d. SA(D) = (-5, 6)
b. SA(D) = (4, -7) e. SA(D) = (6, -1)
c. SA(D) = (-10, -3)
jawaban e
5. Diketahui D = (0, -3), maka nilai dari SDSB(K) jika K = (1,-4) adalah...
a. SDSB(K) = (-2, 6) d. SDSB(K) = (-1, -40)
b. SDSB(K) = (5, 7) e. SDSB(K) = (1, 40)
c. SDSB(K) = (-40, 1)
jawaban d
6. Diketahui B = (1, -3) makan nilai SB(P) jika P = (x, y) adalah...
a. SB(P) = (2 – x2, -6 – y2) d. SB(P) = (2 – 3x2, -8 – y2)
b. SB(P) = (3 – 2x2, -6 – y2) e. SB(P) = (2 – x2, -9 – y2)
c. SB(P) = (2 – x2, -8 – 2y2)
7. A = (2, 3) , maka nilai dari SA(E) apabila diketahui E = (4, 1) adalah...
a. SA(E) = (7, 0) d. SA(E) = (-1, 7)
b. SA(E) = (-7, 0) e. SA(E) = (0, 7)
c. SA(E) = (1, 7)
jawaban e
8. D = (0, -3) dan B = (2, 6) nilai dari SBSD(B) adalah...
a. SBSD(K) = (-1, -40) d. SBSD(B) = (-40, 1)
b. SBSD(B) = (1, 40) e. SBSD(B) = (3, 20)
c. SBSD(B) = (40, 1)
jawaban a
9. Apabila A = (2, 3) dan diketahui P = (x, y), nilai SA(P) adalah...
a. SA(P) = (x2 – 4, y2 – 9) d. SA(P) = (x2 + 4, y2 – 6)
b. SA(P) = (x2 – 5, y2 – 9) e. SA(P) = (x2 – 4, y2 + 6)
c. SA(P) = (x2 – 4, y2 – 6)
jawaban c
10. Apabila D = (0, -3) dan diketahui P = (x, y), maka nilai dari SDSB(P) adalah...
a. SDSB(P) = (-x2 ,– 36 - y2) d. SDSB(P) = (-x2 ,– 36 + y2)
b. SDSB(P) = (x2 ,– 36 - y2) e. SDSB(P) = (x2 ,36 - y2)
c. SDSB(P) = (-x2 , 36 - y2)
Essay
1. Diketahui tiga titik A, B, P, yang tak segaris dan berbeda. Lukislah :
a.
b.
jawaban :
a.
Gambar 4. 5
b.
Gambar 4. 6
Q P
A
C B’
Gambar 4. 7
4. Apabila tentukanlah:
a. apabila
b. apabila
Jawaban :
a.
b.
5. Jika . Tentukanlah :
.a.
b.
Jawaban :
a.
b.
REFLEKSI (PENCERMINAN)
CONTOH SOAL :
Tentukan bayangan segitiga ABC dengan titik sudut A(6,5), B(4,3), dan C(7,2) jika
;
a) Dicerminkan terhadap sumbu X
b) Dicerminkan terhadap sumbu Y
c) Dicerminkan terhadap garis y = x
d) Dicerminkan terhadap garis y = -x
e) Dicerminkan terhadap titik O
f) Dicerminkan terhadap sumbu X, dilanjutkan dengan pencerminan terhadap
garis y = x
g) Dicerminkan terhadap sumbu Y, dilanjutkan dengan pencerminan terhadap titik
O.
Penyelesaian :
Diketahui : Segitiga ABC dengan titik sudut A(6,5), B(4,3), dan C(7,2)
Jadi, diperoleh bayangannya yaitu segitiga A'B'C' dengan titik sudut A'(6,-5),
B'(4,-3), dan C'(7,-2).
Jadi, diperoleh bayangannya yaitu segitiga A'B'C' dengan titik sudut A'(-6,5),
B'(-4,3), dan C'(-7,2).
Jadi, diperoleh bayangannya yaitu segitiga A'B'C' dengan titik sudut A'(5,6),
B'(3,4), dan C'(2,7).
Jadi, diperoleh bayangannya yaitu segitiga A'B'C' dengan titik sudut A'(-6,-5),
B'(-4,-3), dan C'(-7,-2).
Jadi, diperoleh bayangannya yaitu segitiga A''B''C'' dengan titik sudut A''(-5,6),
B''(-3,4), dan C''(-2,7).
BAB V REFLEKSI
Pilihan berganda
1. Bayangantitik Q (4,5) olehpencerminansumbu adalah…..
a. c.
b. d.
KunciJawaban : D
5. Hasilpencerminantitik A terhadapsumbu y
adalah .KoordinattitikAadalah…
a. c.
b. d.
KunciJawaban : C
Essay
1. TitikP (a, b) dicerminkanterhadapgaris diteruskan terhadap garis
menghasilkan bayanga Tentukankoordinattitik P!
2. Diketaguisegitiga ABC dengan A (--2, 1), B (2, 5), dan C (4, 2).
Segitigainidicerminkanterhadapsumbu y. Tentukankoordinatbayangantitik A, B dan
C.
3. Titik K (x, y) dicerminkanterhadapgaris x = 7
menghasilkan Tentukankoordinattitik K!
4. Tentukanbayangantitik R (3, -4) olehpencerminanterhadap :
a. Sumbu x
b. Garis y = x
c. Garis y = x
5. Tentukanbayangandari A (3, 4) dan B (-2, 3) yang direfleksikanterhdapsumbu y.
KunciJawaban :
1. (4, -2)
2.
3. (10, 8)
4. a) (3, 4)
b) (-4, 3)
c) 4, -3)
5. (-3, 4) dan (2, 3).
Rotasi (Perputaran)
Rotasi atau perputaran merupakan perubahan kedudukan objek dengan cara diputar melalui
pusat dan sudut tertentu. Besarnya rotasi dalam transformasi geometri sebesar disepakati
untuk arah yang berlawanan dengan arah jalan jarum jam. Jika arah perputaran rotasi suatu
benda searah dengan jarum jam, maka sudut yang dibentuk adalah . Hasil rotasi suatu
objek tergantung dari pusat dan besar sudut rotasi. Perhatikan perubahan letak kedudukan
segitiga yang diputar sebesar dengan pusat pada gambar di bawah.
Gambar 5. 1
Untuk rotasi searah jarum jam, sudut diberi tanda negatif (–)
Untuk rotasi berlawanan arah jarum jam, sudut diberi tanda positif (+)
Segitiga ABC dengan koordinat A(3, 9), B(3, 3), C(6, 3) dirotasi:
· +90° atau –270° dengan pusat rotasi O(0, 0) menjadi segitiga A2B2C2 dengan
koordinat A2(-9, 3), B2(-3, 3), C2(-3, 6)
· +270° atau –90° dengan pusat rotasi O(0, 0) menjadi segitiga A3B3C3 dengan
koordinat A2(9, -3), B2(3, -3), C2(3, -6)
· +180° atau –180° dengan pusat rotasi O(0, 0) menjadi segitiga A4B4C4 dengan
koordinat A4(-3, -9), B4(-3, -3), C4(-6, -3)
[]=[][]+[]
Gambar 5. 2
3
Sartono, Wirodikromo, Matematika 2000 untuk SMU Jilid 1 sampai 6, Erlangga, jakarta 2003, hal 26
2. Rotasi dengan pusat (m,n) sebesar alpha
Gambar 5. 3
Gambar 5. 4
Gambar 5. 5
contoh :
Jika garis x - 2y = 5 diputar sejauh 90⁰ terhadap titik (2,4) berlawanan arah putaran jam,
maka tentukanlah persamaan bayangannya.
penyelesaian :
BAB VI ROTASI
1. Bayangkantitik (a, b) olehrotasi adalah…
a. (-b, a) c. (b, a)
b. (b, -a) d. (-b, -a)
KunciJawaban : B
1. A'(-1,2).
2. (0,2).
3. B'(-3,0).
4. 2x + y = 19.
5.
Gambar 5. 6
Garis s sejajar t tapi tegak lurus dengan Maka jarak s ke t =
Teorema 9.1
Dimisalkan:
Sudut r ke t =
Definisi Refleksi Geser
Suatu pemetaan P disebut refleksi geser jika adasebuah garis v dan segmen
berarah AB yang sejajar vsedemikian sehingga
Gambar 5. 7
Teorema 9.2
translasi :
a. T1
b. T2
c. T1kemudian T2
d.
Penyelesaian:
a. T1(P) = T1(2,1) = .
Jadi, P’(5,3)
b. T2(P) = T2(2,1) = .
Jadi, P’(1,4)
c. Translasi T1 kemudian T2, artinya T2{ T1(P)} atau (T2 T2)(P).
Dengan demikian,
Jadi, P’(4,6).
d.
Jadi, P’(0,7).
4
Ibid.,hal. 104.
2. Persamaan garis 2x +y + 4 = 0 dicerminkan terhadap garis y = x dilanjutkan dengan
tersebut adalah ….
3. Diketahui:
T1 adalah transformasi pencerminan terhadap sumbu x.
T2 adalah transformasi pencerminan terhadap garis y = x
T3 adalah transformasi rotasi pusat O dengan sudut putar 90⁰.
Peta titik A oleh transformasi T4, T1, T2, T3 adalah A’ (8,6). Koordinat titik Aadalah
….
4. Garis y = -3x + 1 diputar dengan R[0, 90⁰], kemudian dicerminkan terhadap sumbu
x. Persamaan bayangannya adalah ….
5. Lingkaran yang berpusat di (3, -2) dan jari-jari 4 diputar dengan R(0, 90⁰),
kemudian dicerminkan terhadap sumbu x. persamaan bayangan lingkaran tersebut
adalah ….
Jawaban
Dit : A ?
Peny :
5
Ibid.,hal. 104.
2. Dik :
Dit : Persamaan P’’ ?
Peny :
2x + y + 4 = 0
Substitusikan nilai y = x -2y dan x = y
2(y) + (x – 2y) + 4
x+4=0
6
Ibid.,hal. 105.
4. Dik :
Dit : persamaan bayangannya ?
Peny :
y = -3 + 1
Substitusikan nilai x = -y’ dan y = -x’7
-x’ = -3(-y’) + 1
-x = 3y + 1
3y = -x – 1
Dit :
Peny :
Persamaan lingkaran
7
Ibid.,hal. 106.
Contoh
Diketahui garis s dan titik A pada garis s. Lukislah sumbu refleksi
geser
Penyelesaian :
Refleksi geser dapat dilihat dalam gambar di bawah ini.8
s r
t
A’ A
Gambar 5. 8
8
https://youtu.be/tJ4SScC32Zg diakses pada tanggal 13 November pukul 14.00.
A. Contoh Soal dan Pembahasan
1. Diketahui titik-titik A dan P . lukislah
a. R,90 (P)
b. R,150 (P)
c. R,-45 (P)
d. Q sedemikian hingga R,30 (Q)=P
Penyelesaian
Gambar 5. 9
2. Diketahui titik-titik A, B, P, Q setiap tiga titik tidak ada yang kolinear. Apabila
. Lukislah:9
a.
b.
c. sehingga
9
https://www.slideshare.net/niyaraeyni/pencerminan-geser-fix diakses pada tanggal 10
Desember pukul 15.00.
Penyelesaian:
a.
Gambar 5. 10
b.
Gambar 5. 11
c. R sehingga
Gambar 5. 12
Gambar 5. 13
10
https://www.slideshare.net/niyaraeyni/pencerminan-geser-fix diakses pada tanggal 10
Desember pukul 15.00.
4. Jika A = (0,0), B = (2,1), dan C = (2,5), titik-titik yang diketahui
a. Tentukanlah koordinat pusat rotasi dari transformasi
Penyelesaian:
Diketahui: A = (0,0), B = (2,1), dan C = (2,5) titik yang diketahui
Ditanya : a. Tentukanlah koordinat pusat rotasi dan transformasi
Gambar 5. 14
RANGKUMAN
Geometri berasal dari bahasa Yunani yaitu geo dan metro. Geo berarti bumi, dan
metro berarti mengukur. Jadi, geometri menurut Wright (2002:181) adalah ilmu yang
mempelajari tentang sifat-sifat, pengukuran-pengukuran, dan hubungan titik, garis, bidang
dan bangun ruang. Geometri merupakan satu cabang dalam ilmu matematika yang pertama
kali diperkenalkan oleh Thales (624-547 SM) yang berkenaan dengan relasi ruang.
Berdasarkan pengertian dari geometri di atas, maka dapat diketahui penerapan
geometri dalam kehidupan sehari-hari, diantaranya adalah 1) Digunakan dalam pengukuran
panjang atau jarak dari suatu tempat ke tempat yang lain. 2) Menetapkan satuan panjang
dan satuan luas. 3) Berpikir geometri dan berpikir visual dalam seni, arsitek, desain, grafik,
animasi serta puluhan bidang kejuruan lainnya.
Dalam penerapannya ternyata transformasi geometri terdapat pada sekeliling kita.
Tetapi banyak yang tidak menyadari bahwa apa yang dilakukan kita, semua itu adalah
salah satu transformasi geometri. Dalam kegiatan sehari-hari seorang fotografer ternyata
harus menggunakan imajinasinya dalam mendapatkan gambar yang indah dan bagus. Teori
refleksi bisa di aplikasikan dalam pengambilan foto agar telihat indah dan bagus. Dengan
menggunakan air yang jernih seorang fotografer bisa menggunakan refleksi air sehingga
dapat menghasilkan hasil foto yang baik dan indah.
TES FORMATIF
A. PILIHAN GANDA
1. Perhatikan gambar berikut!
C
X
S Y
A B
C’ Z
p q
Gambar 5. 15
Diketahui ∆ABC = ∆XYZ. Gambar diatas merupakan lukisan sumbu S dan ruas
garis berarah AB sehingga refleksi Geser . . . . memetakan ∆ABC pada ∆XYZ!
a.
b.
c.
d.
e.
3. Salah satu jenis transformasi khusus yang terdiri dari komposisi translasi pada
bidang, sejajar dengan sumbu tertentu dan dilanjutkan dengan pencerminan
terhadap sumbu tersebut. Pernyatan berikut merupakan pengertian dari….
a. Translasi
b. Refleksi
c. Refleksi Geser
d. Geometri Transformasi
e. Rotasi (Perputaran)
Gambar 5. 16
Pernyataan dibawah ini yang benar menurut penjelasan diatas dan gambar adalah
….
a.
b. Sumbu refleksi geser
c.
d. Sumbu refleksi geser
e. a dan b benar
6. Perhatikan gambar berikut ini.
Gambar 5. 17
B
(4,4)
(0,2)
a.
b.
c.
d.
e.
1. Jika t sumbu x sebuah sistem koordinat orthogonal, A = (2,3) dan B = (1,6) titik
yang diketahui. Tentukan peta-peta titik tersebut oleh suatu refleksi geser Mt GAB.
Tentukan pula persamaan sumbu refleksi geser tersebut
2. Tentukan bayangan bangun berikut, kemudian tentukan pula luas bangun bayangan
tersebut.
a. ABC dengan titik sudut A(2,3), B(3, -1), dan C(4,2) yang dicerminkan
terhadap sumbu x.
b. Persegi panjang ABCD dengan titik sudut A(1,2), B(1,6), C(5,6), dan D(5,2)
yang dicerminkan terhadap garis y = x.
c. Lingkaran x2 + y2 – 2x + 6y – 14 = 0 yang dicerminkan terhadap garis y = -x
3. Tentukan bayangan dari garis 2y = x + 4, y = 3x + 2, dan x – y + 3 = 0 yang
dicerminkan terhadap sumbu –x dan sumbu –y. Tentukan pula bayangannya jika
dicerminkan terhadap garis-garis berikut.
a. Garis x = -1
b. Garis x = 2
c. Garis y = 1
d. Garis y = -2
4. Tentukan bayangan kurva berikut.
a. Garis 3x + 2y + 4 = 0 yang dicerminkan terhadap garis y = 3
b. Parabola y = x2 + 2x + 1 yang dicerminkan terhadap titik O(0,0).
c. Garis x + y – 3 = 0 yang dicerminkan terhadap garis x + y – 3 = 0.
5. Diketahui titik-titik A, B, P, dan Q dimana setiap tiga titik tidak ada yang kolinear.
Apabila , lukislah:
a.
b.
c. sehingga
6. Diketahui garis s, titik A dan ∆DEF. garis s tidak memotong ∆DEF dan A ada di
dalam ∆DEF.
a. Lukislah
b. Apabila suatu refleksi geser lukislah sumbu refleksi geser tersebut.
