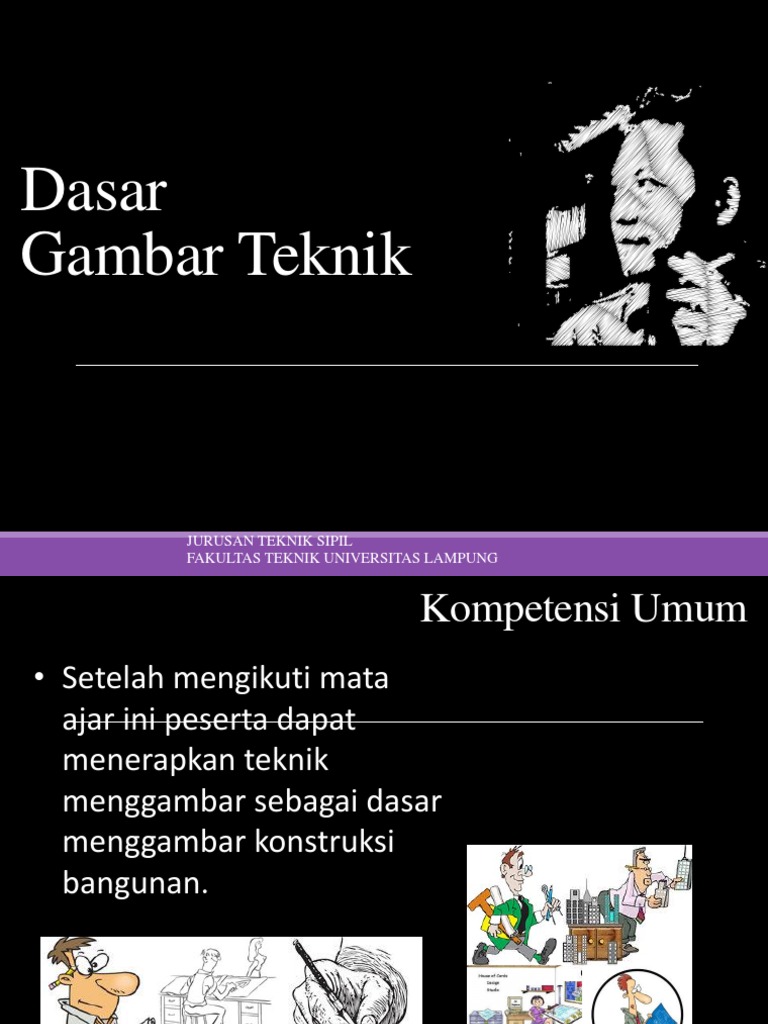

Dasar

Gambar Teknik

JURUSAN TEKNIK SIPIL

FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
 Kompetensi Umum
Setelah mengikuti mata
ajar ini peserta dapat
menerapkan teknik
menggambar sebagai dasar
menggambar konstruksi
bangunan.

JURUSAN TEKNIK SIPIL

FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
GAMBAR TEKNIK : Adalah metode komunikasi
secara visual dalam menyampaikan informasi hasil
rancangan suatu produk secara :
KOMUNIKATIF ( mudah dimengerti )
NORMATIF ( sesuai aturan )
AKURAT ( presisi-tepat teknisnya )
TERUKUR ( memiliki skala )
EFEKTIF ( tepat guna )

JURUSAN TEKNIK SIPIL

FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
 Fungsi Gambar Teknik
1. Menyampaikan informasi
Saat ini antara perancang dan pembuat tidak lagi
merupakan satu orang yang sama, tetapi menjadi
dua pihak yang berbeda, sehingga antara keduanya
perlu alat informasi, disini peranan gambar teknik
sebagai penyampai informasi..
2. Bahan dokumentasi.
Gambar teknik merupakan dokumen yang sangat
penting bagi dunia industri untuk digunakan sebagai
informasi bagi pengembangan yang akan datang.
3. Menuangkan gagasan untuk pengembangan.
Gagasan seorang perancang untuk membuat benda-
benda teknik mula-mula berupa konsep dalam
pikirannya. Konsep abstrak itu kemudian dituangkan
dalam bentuk gambar

JURUSAN TEKNIK SIPIL

FAKULTAS TEKNIK UNIVERSITAS
 Standarisasi Gambar
1. Pengertian Standarisasi Gambar.
Aturan-aturan yang disepakati bersama. Antar orang-orang, antar
organisasi perusahaan, untuk lingkup negara disebut standar nasional,
untuk lingkup antar negara disebut Standard Internasional.
2. Fungsi Standarisasi Gambar.
a. Memberikan kepastian
b. Menyeragamkan penafsiran
c. Memudahkan komunikasi teknik
d. Memudahkan kerja sama antar perusahaan.
e. Memperlancar produksi dan pemasaran
3. Macam-macam Standarisasi
Tiap-tiap negara cenderung untuk membuat standard sendiri :
JIS (Japanese Industrial Standard), Jepang
NNI ( Nederland Normalisatie Instituut), Belanda
DIN ( Deutsche Industrie Normen), Jerman
ANSI ( American National Standard Institute ), Amerika
SNI ( Standar Nasional Indonesia ), Indonesia
JURUSAN TEKNIK SIPIL
FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
 Alat Bantu Menggambar

CAD (Computer Aided Design)

suatu program komputer yang digunakan untuk
membantu dalam pembuatan desain teknik.

Mesin gambar
Sebuah alat yang dilengkapi dengan mekanisme
gerak sejajar yang terdiri 4 batang penghubung yang
dapat menggantikan alat-alat gambar konvensional.

JURUSAN TEKNIK SIPIL

FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
 Teknik Penyampaian Gambar
Komunikatif (mudah dimengerti)
Terukur (Berskala)
Akurat (Presisi-tepat teknis)
Efektif (Tepat Guna)
Estetika (Indah)

Kualitas gambar tergantung dari media gambar, alat gambar,

alat bantu gambar serta teknik komunikasi yang digunakan:
Media gambar : Kertas
Alat bantu gambar : Pensil, Rapido
Alat bantu presentasi : Spidol, letra film, pewarna
Teknik Komunukasi : Rendering hitam Putih,pewarna

JURUSAN TEKNIK SIPIL

FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
 Alat Gambar
Mesin Gambar

JURUSAN TEKNIK SIPIL

FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
 Alat Gambar
Pensil Mekanik Mistar Segi Tiga Siku-siku

Ketebalan = 0,3 mm
0,5 mm
0,7 mm
2,0 mm

JURUSAN TEKNIK SIPIL

FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
 Alat Gambar
Penghapus

Busur Derajat

JURUSAN TEKNIK SIPIL

FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
 Alat Gambar
Jangka Mal Huruf dan Angka

JURUSAN TEKNIK SIPIL

FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
 Alat Gambar
Mal Bentuk

JURUSAN TEKNIK SIPIL

FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
 Alat Gambar
Rapido/Pena Gambar
Ketebalan = 0,1 mm
0,2 mm
0,3 mm
0,5 mm
0,7 mm
1,0 mm
2,0 mm

JURUSAN TEKNIK SIPIL

FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
 Media Gambar
Kertas gambar yang sering
digunakan (kertas gambar,
kertas kalkir)
Ukuran kertas gambar
dinormalisasi dengan seri A
ukuran dasar seri A ini adalah
Ao dengan luas 1 m2
sedangkan ukuran kertas lain
dengan membagi ukuran
kertas Ao dengan membagi
ukuran menjadi lebih kecil
seperti terlihat pada tabel dan
gambar berikut:

JURUSAN TEKNIK SIPIL

FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
 Garis

JENIS PENSIL CONTOH GORESAN KEGUNAAN

H Membuat
B perencanaan dan
2B sketsa

3B Membuat outline
4B dan arsir
5B

6B Untuk keperluan
7B tertentu, seperti
8B menggambar
karakter air, kaca, dll

JURUSAN TEKNIK SIPIL

FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
 Macam Garis
- visible line:
adalah garis benda yang langsung tampak
- hidden line:
adalah garis benda yang tidak nampak langsung
- center line:
adalah garis sumbu benda/bidang yang simetris atau benda yang
mempunyai bentuk dasar lingkaran
- dimension line:
adalah garis yang menunjukkan ukuran/dimensi dari benda
- phantom line:
adalah garis yang menunjukkan posisi lain dari benda yang bisa
berubah posisi
- cutting plane line:
adalah garis yang menunjukkan tempat pemotongan benda (pada
gambar potongan)
- construction line:
adalah garis bantu ketika membuat sketsa gambar
- section line:
adalah garis arsiran untuk bagian benda yang terkena
potongan (gambar potongan)
JURUSAN TEKNIK SIPIL
FAKULTAS TEKNIK UNIVERSITAS LAMPUNG
Terima Kasih
