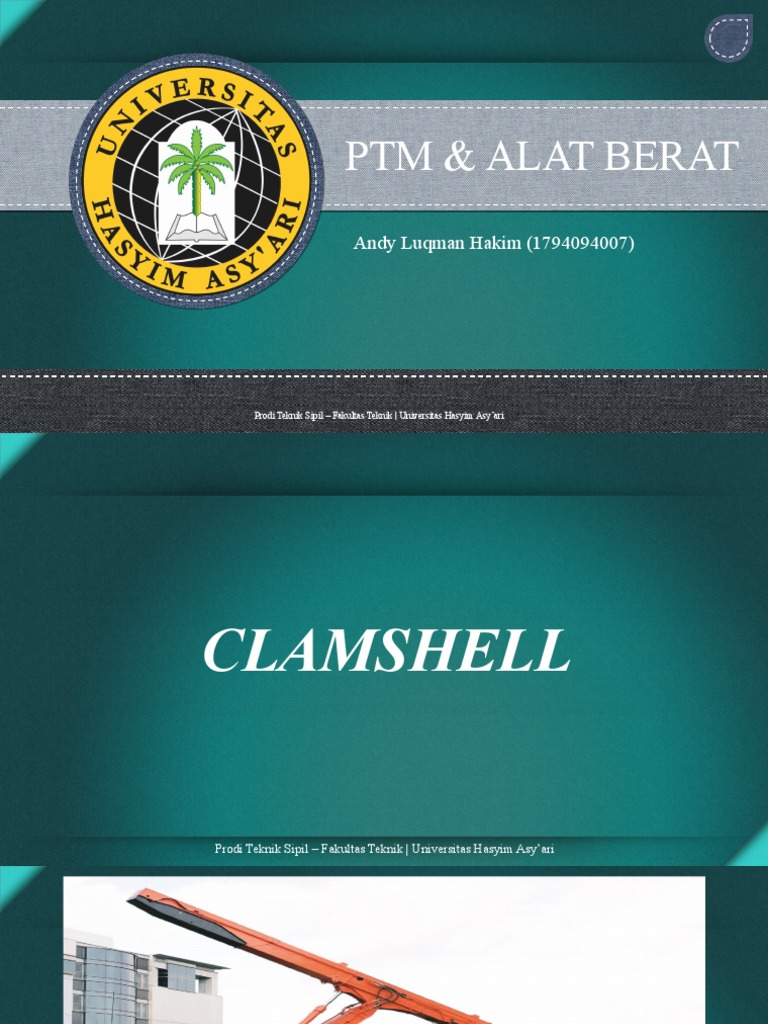

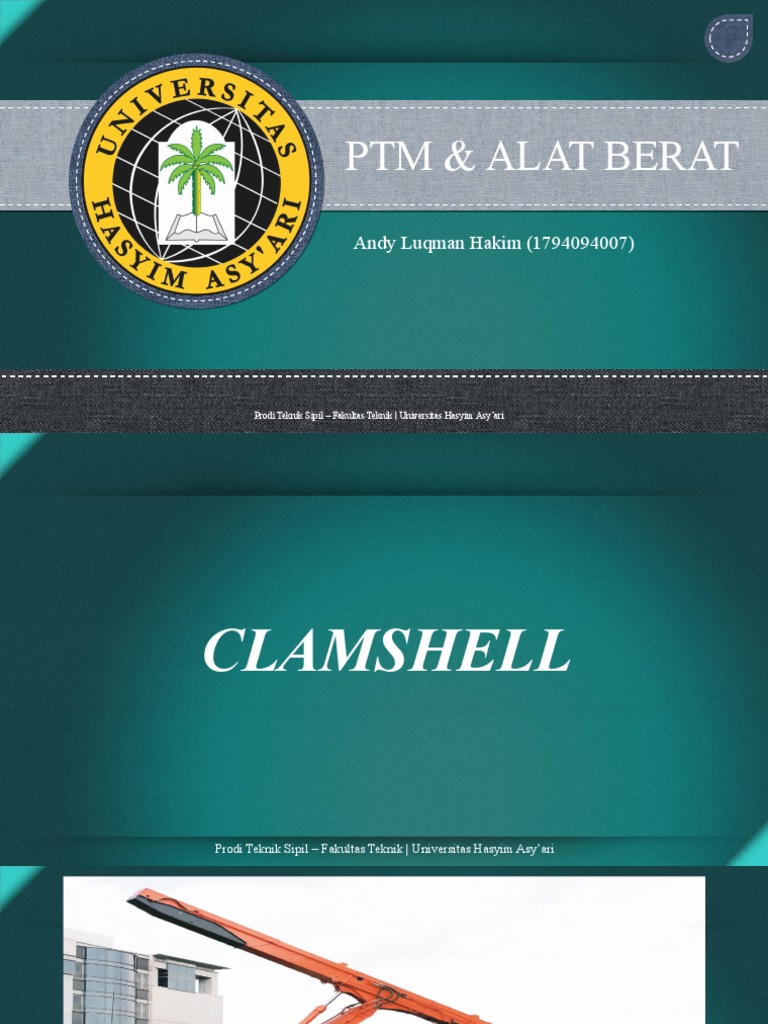

PTM & ALAT BERAT

Andy Luqman Hakim (1794094007)

Prodi Teknik Sipil – Fakultas Teknik | Universitas Hasyim Asy’ari

CLAMSHELL

Prodi Teknik Sipil – Fakultas Teknik | Universitas Hasyim Asy’ari

Prodi Teknik Sipil – Fakultas Teknik | Universitas Hasyim Asy’ari 1
A. PENGERTIAN

Clamshell adalah alat gali yang mirip dengan dragline yang hanya tinggal mengganti
bucket nya saja. Clamshell terutama digunakan untuk mengerjakan bahan-bahan lepas,
seperti pasir, kerikil, lumpur dan lain-lainnya. Batu pecah dan batubara dapat juga
diangkut secara massa oleh clamshell ini. Cara kerja clamshell dengan mengisi bucket,
mengangkat secara vertical keatas, kemudian gerakan swing dan mengangkutnya ke
tempat yang dikehendaki di sekelilingnya untuk kemudian ditumpahkan ke dalam truk,
atau alat-alat angkut lain, atau hanya menimbun saja. Karena cara mengangkat dan
membuang muatan vertikal, maka clamshell cocok untuk pekerjaan pengisian pada
hopper yang lebih tinggi letaknya.
 FUNGSI CLAMSHELL
Pada umumnya clamshell digunakan untuk penggalian tanah lepas seperti pasir, kerikil,
batuan pecah, dan lain-lain. Clamshell mengangkat material secara vertikal. Ukuran
bucket pada clamshell bervariasi antara ringan sampai berat. Bucket yang ringan
umumnya digunakan untuk memindahkan material, sedangkan bucket berukuran berat
digunakan untuk menggali. Pada bucket yang berukuran berat umumnya dipasangkan
gigi yang membantu alat dalam menggali material. Dalam pemilihan tipe bucket perlu
diperhatikan bahwa bucket yang berat dapat mempersulit pengangkutan namun
membantu penggalian.

Prodi Teknik Sipil – Fakultas Teknik | Universitas Hasyim Asy’ari 3

 BUCKET CLAMSHELL
Bucket clamshell yang digunakan terdapat dalam berbagai ukuran,mempunyai dua macam bucket yakni :
1. Heavy duty bucket (bucket berat)., yang dilengkapi dengan gigi yang dapat dilepas,digunakan untuk
penggalian. Pada jenis ini biasanya ujung-ujung bucket diberi lapisan perkerasan,karena jenis ini difungsikan
sebagai alat penggali batu-batuan pecahatau material kasar lainnya.
2. Light duty bucket (bucket ringan)., untuk mengangkat bahan ringan, tanpa dilengkapi oleh gigi-gigi. Jenis ini
dipakai untuk penggalian tanah lepas atau material kering yang mudah digali.
Kapasitas bucket dihitung dalam 3 macam ukuran yaitu:
a. Water level capacity adalah kapasitas bucket dimana bucket terendam air (digantungkan setinggi permukaan
air).
b. Plate line capacity, adaleh kepasitas, dimana bucket terisi rata mengikuti garissepanjang puncak clamshell.
c. Heaped capacit, adalah kapasitas bucket munjung.
 KEMAMPUAN CLAMSHELL
Kemampuan clamshell ditentukan oleh batas-batas gaya angkat
crane yang diberikan. Terutama pada mobile crane, gaya angkat
diberikan secara teliti untuk menghindari tergulingnya alat.
Biasanya gaya angkat maksimal diberikan atas dasar 75%
kekuatan yang tersedia pada mesin dan 85% dari beban yang
dapat menggulingkan crane

Gaya angkat clamshell berangsur-angsur turun dengan
bertambahnya jarak jangkauan boom. Jarak ini dapat diperbesar
dengan memperpanjang boom, seperti terlihat pada tabel
berikut. Adalah crane P&H model 255A TC, standar boom
adalah 30 ft dengan ekstension kerja dengan clamshell agar
selalu diusahakan pengguna boom yang sependek mungkin,
supaya dapat bekerja dengan maksimal gaya angkat crane-nya,
serta sudut swing yang sekeci-kecilnya untuk memperkecil
cycle time
Prodi Teknik Sipil – Fakultas Teknik | Universitas Hasyim Asy’ari 5
 PRODUKSI CLAMSHELL
Sebelum kita bekerja dengan clamshell, pertama-tama kita pilih
panjang boom dan sudut kerja boom yang paling
menguntungkan. Hal-hal yangmempengaruhi antara lain gaya
mampu crane, jarak penggalian, dan tinggi pembuangan. Pada
table berikut. diberikan beberapa ukuran medium welight bucket
(general purpose type clamshell bucket ) yang umum digunakan.

Dalam menetukan produksi, Clamshell ini sangat tergantung

pada faktor-faktor :
a. Jenis Material. f. Kondisi pekerjaan.
b. Kedalaman galian. g. Kondisi tata laksana.
c. Sudut swing. h. Ketrampilan Operator.
d. Ukuran dan jenis bucket. i. Ukuran alat pengangkut.
e. Panjang boom. j. Kondisi fisik Clamshell.
Prodi Teknik Sipil – Fakultas Teknik | Universitas Hasyim Asy’ari 6
 GERAKAN
DASAR
Pada prinsipnya gerakan dasar dari Clamshell

CLAMSHELL
adalah :
1. Menggali/mengisi bucket dengan cara menarik
kabel.
2. Mengangkat bucket dengan cara mengendorkan
kabel dan boom tetap
3. Swing ke tempat pembuangan
4. Dumping dengan posisi lokasi di depan/belakang
boom
5. Kembali ke tempat permulaan penggalian.Pada
umumnya sudut boom (K) dioperasikan
mencapai sudut 40º,
Prodi Teknik Sipil – Fakultas Teknik Universitas Hasyim Asy’ari 8
SPESIFIKASI CLAMSHELL ZX225USRLC-3

A Max. kedalaman penggalian 21 150 mm

vertikal
B Radius maks. kedalaman 5 880 mm
penggalian vertikal
C Max. radius penggalian vertikal 7 450 mm

D Kedalaman maks. radius 17 140 mm

penggalian vertikal
E Max. radius kerja 10 170 mm

F Max. tinggi dumping 6 050 mm

G Min. radius ayun depan 3 880 mm

H Tinggi pada min. radius ayun 13 040 mm

depan
 I Jarak antara roda 3 660 mm
J Panjang Undercarriage 4 460 mm
K Jarak counterweight 1 000 mm
L Jari-jari ayunan ujung belakang 2 100 mm
M Lebar keseluruhan struktur atas 3 120 mm
N Tinggi kabin keseluruhan 3 210 mm
O Min. ground clearance 450 mm
P Track gauge 2 390 mm
Q Melacak lebar sepatu G 600
mm
R Lebar Undercarriage 2 990 mm
S Lebar keseluruhan 3 210 mm
T Panjang keseluruhan 14 000
mm
U Tinggi keseluruhan boom 2 830 mm
V Tinggi Track dengan sepatu triple 920 mm
grouser
W Ayun ke tengah jarak ke depan 11 760
mm

Prodi Teknik Sipil – Fakultas Teknik | Universitas Hasyim Asy’ari 10

 Lebar (tanpa Trotoar): 3 020 mm
Berat (dengan kabin Sliding): 24 640
kg

• Kapasitas bucket : 0.8 m3

• Maks. gaya menggali : 59.0 (6 020) kN (kgf)
• Maks. tinggi : 2 495 mm
• Opend maks. tinggi : 2 105 mm
• Lebar tertutup : 1 795 mm
• Opend lebar : 2 080 mm
• Lebar bucket : 910 mm
• Gigi nomor 7
• Berat : 1 240 kg
