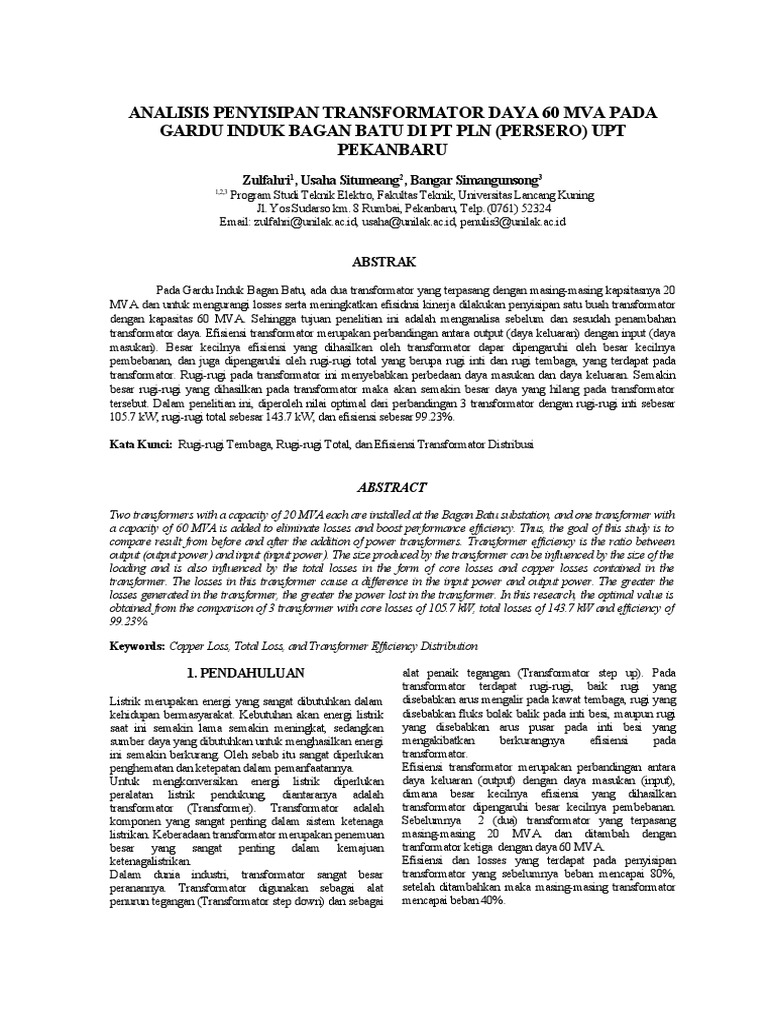

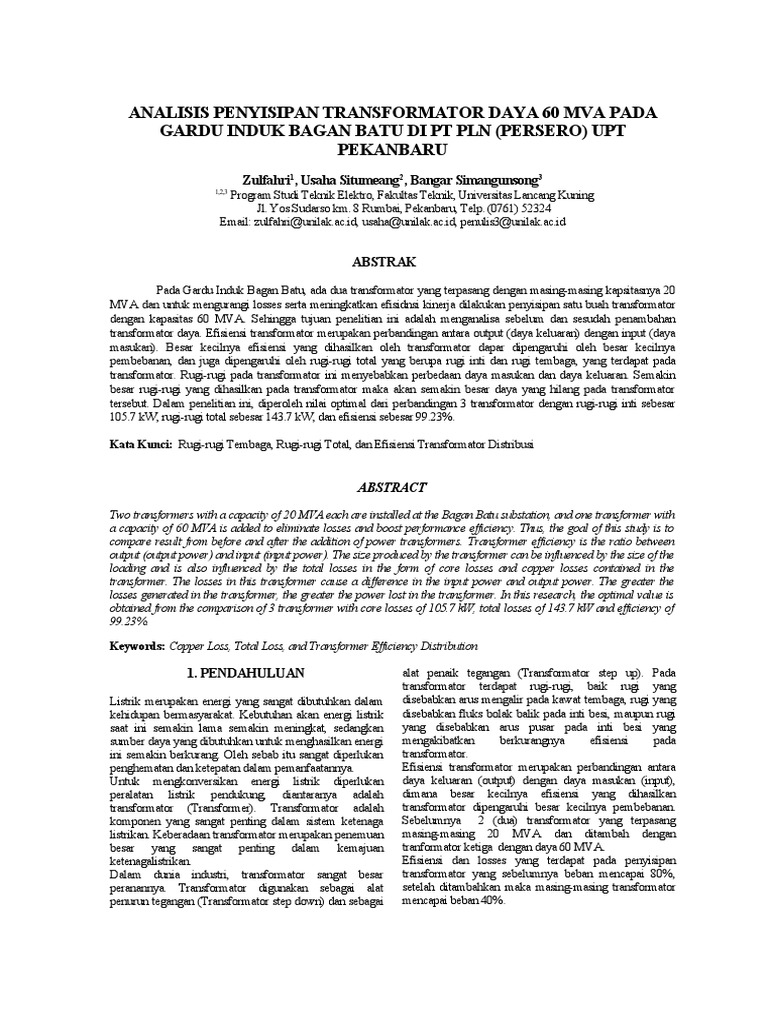

ANALISIS PENYISIPAN TRANSFORMATOR DAYA 60 MVA PADA

GARDU INDUK BAGAN BATU DI PT PLN (PERSERO) UPT

PEKANBARU
Zulfahri1, Usaha Situmeang2, Bangar Simangunsong3
Program Studi Teknik Elektro, Fakultas Teknik, Universitas Lancang Kuning
1,2,3

Jl. Yos Sudarso km. 8 Rumbai, Pekanbaru, Telp. (0761) 52324

Email: zulfahri@unilak.ac.id, usaha@unilak.ac.id, penulis3@unilak.ac.id

ABSTRAK

Pada Gardu Induk Bagan Batu, ada dua transformator yang terpasang dengan masing-masing kapsitasnya 20
MVA dan untuk mengurangi losses serta meningkatkan efisidnsi kinerja dilakukan penyisipan satu buah transformator
dengan kapasitas 60 MVA. Sehingga tujuan penelitian ini adalah menganalisa sebelum dan sesudah penambahan
transformator daya. Efisiensi transformator merupakan perbandingan antara output (daya keluaran) dengan input (daya
masukan). Besar kecilnya efisiensi yang dihasilkan oleh transformator dapar dipengaruhi oleh besar kecilnya
pembebanan, dan juga dipengaruhi oleh rugi-rugi total yang berupa rugi inti dan rugi tembaga, yang terdapat pada
transformator. Rugi-rugi pada transformator ini menyebabkan perbedaan daya masukan dan daya keluaran. Semakin
besar rugi-rugi yang dihasilkan pada transformator maka akan semakin besar daya yang hilang pada transformator
tersebut. Dalam penelitian ini, diperoleh nilai optimal dari perbandingan 3 transformator dengan rugi-rugi inti sebesar
105.7 kW, rugi-rugi total sebesar 143.7 kW, dan efisiensi sebesar 99.23%.

Kata Kunci: Rugi-rugi Tembaga, Rugi-rugi Total, dan Efisiensi Transformator Distribusi

ABSTRACT

Two transformers with a capacity of 20 MVA each are installed at the Bagan Batu substation, and one transformer with
a capacity of 60 MVA is added to eliminate losses and boost performance efficiency. Thus, the goal of this study is to
compare result from before and after the addition of power transformers. Transformer efficiency is the ratio between
output (output power) and input (input power). The size produced by the transformer can be influenced by the size of the
loading and is also influenced by the total losses in the form of core losses and copper losses contained in the
transformer. The losses in this transformer cause a difference in the input power and output power. The greater the
losses generated in the transformer, the greater the power lost in the transformer. In this research, the optimal value is
obtained from the comparison of 3 transformer with core losses of 105.7 kW, total losses of 143.7 kW and efficiency of
99.23%.
Keywords: Copper Loss, Total Loss, and Transformer Efficiency Distribution

1. PENDAHULUAN alat penaik tegangan (Transformator step up). Pada

Listrik merupakan energi yang sangat dibutuhkan dalam
kehidupan bermasyarakat. Kebutuhan akan energi listrik
saat ini semakin lama semakin meningkat, sedangkan
sumber daya yang dibutuhkan untuk menghasilkan energi
ini semakin berkurang. Oleh sebab itu sangat diperlukan
penghematan dan ketepatan dalam pemanfaatannya.
Untuk mengkonversikan energi listrik diperlukan
peralatan listrik pendukung, diantaranya adalah
transformator (Transformer). Transformator adalah
komponen yang sangat penting dalam sistem ketenaga
listrikan. Keberadaan transformator merupakan penemuan
besar yang sangat penting dalam kemajuan
ketenagalistrikan.
Dalam dunia industri, transformator sangat besar
peranannya. Transformator digunakan sebagai alat
penurun tegangan (Transformator step down) dan sebagai
transformator terdapat rugi-rugi, baik rugi yang
disebabkan arus mengalir pada kawat tembaga, rugi yang
disebabkan fluks bolak balik pada inti besi, maupun rugi
yang disebabkan arus pusar pada inti besi yang
mengakibatkan berkurangnya efisiensi pada
transformator.
Efisiensi transformator merupakan perbandingan antara
daya keluaran (output) dengan daya masukan (input),
dimana besar kecilnya efisiensi yang dihasilkan
transformator dipengaruhi besar kecilnya pembebanan.
Sebelumnya 2 (dua) transformator yang terpasang
masing-masing 20 MVA dan ditambah dengan
tranformator ketiga dengan daya 60 MVA.
Efisiensi dan losses yang terdapat pada penyisipan
transformator yang sebelumnya beban mencapai 80%,
setelah ditambahkan maka masing-masing transformator
mencapai beban 40%.

Tujuan Penelitian
Adapun tujuan penelitian Tugas Akhir ini yaitu
menganalisa sebelum dan sesudah penambahan
transformator daya sebesar 60 MVA.
Batasan Masalah
Mengingat luasnya pembahasan tentang transformator,
maka untuk itu penulis perlu membatasi masalah yang
dibahas. Dalam pembuatan skripsi ini, penulis membatasi
permasalahan yaitu:
1. Analisis efisiensi dan losesnya transformator
sebelum dan sesudah penambahan.
2. Besar daya output yang dihasilkan oleh
transformator saat beban tertinggi dan terendah.
Transformator
Transformator adalah suatu alat listrik yang dapat
memindahkan dan mengubah energi listrik dari satu atau
lebih rangkaian ke rangkaian listrik yang lain, melalui
suatu gandengan magnet dan berdasarkan prinsip induksi
elektromagnet. Transformator digunakan secara luas, baik
dalam bidang tenaga listrik maupun elektronika [9]. Untuk
itu, dalam pemilihan tegangan yang sesuai kebutuhan dan
ekonomis diperlukan transformator dalam sistem catu
daya [3].
Transformator satu phase memiliki sisi input dan sisi
output. Sisi input disebut sisi primer, dan sisi output
disebut sisi sekunder. Transformator tiga phase memiliki
tiga sisi masukan dan tiga sisi keluaran, dan transformator
tiga phase dapat terdiri dari tiga transformator phase
tunggal atau transformator tiga phase inti tunggal. Dalam
bidang tenaga, penggunaan transformator dibagi menjadi
tiga kategori, sebagai berikut:
a) Transformator pembangkit
b) Transformator distribusi
c) Transformator gardu induk/penyaluran
Kerja transformator yang berdasarkan induksi
elektromagnet, menghendaki adanya gandengan magnet
antara rangkaian dan sekunder. Gandengan magnet ini
berupa inti besi tempat melakukan fluks bersama. Secara
umum transformator terdapat dua sisi kumparan, yaitu sisi
primer (N1) dan sisi sekunder (N2), seperti terlihat Gambar
1. Dimana jika tegangan pada sisi primer lebih besar dari
sisi sekunder maka disebut transformator penurun
tegangan. Sebaliknya bila tegangan pada sisi sekunder
lebih besar dari pada sisi primer, maka dinamakan
transformator penaik tegangan [1].
Gambar 1. Transformator
Dimana:
N1 = Jumlah lilitan sisi primer
N2 = Jumlah lilitan sisi sekunder
V1 = Tegangan input (volt)
V2 = Tegangan output (volt)
E1 = GGL efektif sisi primer (volt)
E2 = GGL efektif sisi sekunder (volt)
φ = Fluksi magnet
Sesuai dengan standar PLN, kapasitas trafo
dinyatakan overload jika beban melebihi 80% dari
kapasitas trafo itu sendiri [8]. Jika hal tersebut
berlangsung diwaktu yang cukup lama, dapat
menyebabkan kerusakan isolasi trafo dan berakhir pada
kerusakan trafo. Pada sisi pelayanan beban pelanggan pun
akan terganggu akibat adanya jatuh tegangan (drop
voltage). Dampak lainnya, pelanggan akan mengalami
pemadaman listrik akibat trafo yang dibiarkan rusak, dan
perusahaan kehilangan penjualan energi listrik (ENS –
Energi Not Sale) dari layanan trafo tersebut [5]. Jika
transformator daya di jaringan transmisi mengalami
kegagalan, dapat menjadi bencana besar dan dikaitkan
dengan biaya penalti yang besar. Penting untuk mencegah
kegagalan dan memaksimalkan ketersediaan
transformator daya. Penelitian ini menerapkan
pemeiliharaan secara preventif maintenance [4].
Prinsip Kerja Transformator
Transformator terdiri atas dua buah kumparan
(primer dan sekunder) yang bersifat induktif, yang
terpisah secara elektrik namun berhubungan secara
magnetik melalui jalur yang memiliki reluktansi
(reluctance) rendah [6]. Pada transformator, gandengan
medan magnet berfungsi untuk memindahkan dan
mengubah energi listrik dari rangkaian primer ke sekunder
melalui prinsip induksi elektromagnetik. Dari sisi
pandangan elektris, medan magnet mampu untuk
menginduksikan tegangan pada konduktor sedangkan dari
sisi pandangan mekanis medan magnet sanggup untuk
menghasilkan gaya dan kopel (penggandeng) [2].
Rugi-rugi Transformator
Rugi-rugi daya transformator berupa rugi inti atau
rugi besi dan rugi tembaga yang terdapat pada kumparan
primer maupun kumparan sekunder. Untuk memperkecil
rugi-rugi tembaga harus diambil kawat tembaga yang
penampangnya cukup besar untuk mengalirkan arus listrik
yang diperlukan. Pada keadaan tanpa beban, besarnya
daya adalah [7]:
P = V.I cos φ (1)
dimana cos φ = faktor kerja
Dari persamaan diatas juga didapat
S = √3.V.I (2)
Maka
P(W )
Cos φ = S ( MVA) (3)
Tujuan utama dari perancangan listrik adalah untuk
mengurangi berbagai kerugian, yang mana walaupun
dalam persentasi adalah kecil, mungkin harganya sangat
besar pada transformator yang lebih besar. Adapun rugi-
rugi transformator yaitu rugi tembaga dan rugi besi.
1. Rugi Tembaga
 Rugi ini disebabkan arus beban mengalir pada P out
kawat tembaga, dapat ditulis sebagai berikut: η (%) = P x 100% (9)
¿
PCu = I .R
2
(4)
Dimana:
Karena arus beban berubah-ubah, maka rugi POut = Daya keluaran (output)
tembaga juga tidak konstan, bergantung pada beban. Pin = Daya Masukan (Input)
Besarnya rugi-rugi tembaga pada setiap perubahan
beban dapat ditentukan dengan persamaan: 2. METODE PENELITIAN

()
2
s2 Metode penelitian berisikan langkah-langkah
Pt2 = s 1 x Pt1 (5) penyelesaian masalah dalam mencapai tujuan. Berikut
langkah penyelesaian masalah yang digunakan.
Dimana: 1. Studi Literatur
Pt2 = Rugi-rugi tembaga pada saat pembenan Yaitu dengan mempelajari buku-buku referensi
tertentu yang tersedia dari media cetak maupun internet dan
Pt1 = Rugi-rugi tembaga beban penuh juga buku ataupun catatan kuliah yang mendukung
S2 = Beban yang diopersikan untuk penulisan tugas akhir ini.
S1 = Nilai Pengenal 2. Pengambilan Data
2. Rugi Besi Adapun pengambilan data dilakukan dengan
Sedangkan untuk rugi-rugi inti (rugi besi) dalam mengambil data-data transformator dari gardu induk
keadaan normal selalu konstan tidak tergantung PT. PLN (Persero).
terhadap besarnya perubahan beban dan rugi ini 3. Studi Bimbingan
dapat dikelompokkan dalam dua bagian yaitu: Yaitu dengan diskusi atau konsultasi dengan dosen
 Rugi Histerisis (Ph) pembimbing tugas akhir.
Rugi ini akibat dari inti besi menerima fluksi
bolak-balik, yang dinyatakan dengan Data yang dibutuhkan untuk penelitian ini, ditunjukkan
persamaan: pada Tabel 1 – Tabel 9.
Tabel 1. Spesifikasi transformator daya 1
1.6
Ph = Kh.f. Bmaks Watt (6)

Dimana:
Kh = Konstanta histeris
B maks = Fluksi Maksimum (weber)
 Rugi Eddy Current
Rugi Eddy Current terjadinya disebabkan arus
pusar pada inti besi. Dapat dinyatakan dengan
persamaan berikut ini:
2
Pe = Ke.f2. Bmaks (7)
Tabel 2. Spesifikasi transformator daya 2
Dimana:
Ke = Konstanta Eddy Current
Sehingga rugi inti (rugi besi) dapat dinyatakan
sebagai berikut:

Pi = Ph + Pe (8)

Dimana:
Pi = Rugi Besi
Ph = Rugi Histeris
Pe = Rugi Eddy Current
Tabel 3. Spesifikasi transformator daya 3
Efisiensi Transformator
Seperti mesin listrik pada umunya dimana efisiensi
transformstor pada beban dan faktor daya tertentu
didefenisikan sebagai output dibagi dengan input,
keduanya diukur dalam satuan yang sama [7].
 Tabel 9. Pembebanan tertinggi malam transformator daya
3

Tabel 4. Pembebanan tertinggi siang transformator daya 1

Tabel 5. Pembebanan tertinggi malam transformator daya Diagram alir (flowchart) yang akan dilakukan dalam
1 mengamati dan analisis penyisipan transformator daya 60
mva pada gardu induk bagan batu seperti pada Gambar 2.
Mulai

Pengumpulan Data
dan Studi

Analisis Data
Simulasi MATLAB

Tidak
Tabel 6. Pembebanan tertinggi siang transformator daya 2 Hasil

Ya

Hasil Analisis Data dan

Perhitungan

Kesimpulan dan
Saran

Selesai

Gambar 2. Flowchart
Tabel 7. Pembebanan tertinggi malam transformator daya
2 3. HASIL DAN PEMBAHASAN

Transformator yang terpasang di Gardu Induk Bagan Batu

adalah Transformator penurun tegangan 20 MVA, 150/20
KV. Sebelumnya terdapat dua buah transformator yang
terpasang dengan kapasitas yang sama, masing-masing
denga merk yang berbeda, yaitu transformator UNINDO
dan HYOSUNG. Karena adanya rugi-rugi terhadap
Transformator, maka dilakukan penyisipan Transformator
60 MVA, 150/20 KV dengan merk SIEMENS.

Perhitungan Beban Transformator Sebelum

Tabel 8. Pembebanan tertinggi siang transformator daya 3
Penyisipan
Sebagai contoh perhitungan, digunakan data pembebanan
pada tabel 3.4 untuk transformator daya 1 saat beban
tertinggi siang, menggunakan persamaan 2,

S = √3.V.I
S = √3.20900.142
S = 5,1 MVA
Sehingga bisa diperoleh nilai cos φ dari persamaan 3,

P( MW )
cos φ=
S ( MVA)
4,8(MW )
cos φ= =0,9
5,1(MVA)

Rugi-rugi inti yang terjadi dapat dicari dengan

memperhitungkan operasi transformator dalam keadaan
tanpa beban. Dalam keadaan normal rugi inti adalah
konstan tidak tergantung pada besarnya beban. Dari data
yang diperoleh dari perusahaan bahwa transformator
UNINDO dan HYOSUNG memiliki rugi inti 38 kW dan
rugi tembaga beban penuh sebesar 220 kW. Pada
Transformator SIEMENS memiliki rugi inti 32 kW dan
rugi tembaga beban penuh sebesar 220 kW.
Rugi-rugi transformator beban adalah rugi-rugi tembaga,
karena rugi-rugi inti adalah rugi-rugi konstan yang tidak Gambar 3. Grafik Transformator 1 Beban Tertinggi
ada hubungannya dengan perubahan beban. Beban Siang
variabel menyebabkan arus pada kumparan transformator Sesuai dengan grafik diatas beban tertinggi siang
berubah. Perubahan arus akan menyebabkan rugi-rugi menghasilkan rugi-rugi total sebesar 2220 kW dan rugi
pada kumparan transformator. Data beban transformator tembaga sebesar 2046 kW dengan efisiensi 96,99%.
daya 1 digunakan sebagai contoh perhitungan, konsumsi
tembaga dapat dihitung dengan persamaan 5, Tabel 11. Hasil perhitungan transformator 1 beban
tertinggi malam sebelum penyisipan

()
2
s2
Pt = × Pt
2
s1 1

Pt =
2 (
48000
20000 )
² x 220

Pt =1430,5 kW
2

Rugi total = Rugi inti + Rugi tembaga

= 38 kW + 1430,5 kW
= 1468,5 kW

Maka, efisiensi dapat dihitung melalui persamaan 9,

P0
η= ×100 %
P0 + ∑ rugi

10200
η= ×100 %=97,03 %
10200+1430,5
Dilakukan cara yang sama untuk menentukan besar daya
semu (S), cos φ, PCU, rugi total, dan efisiensi sebelum Gambar 4. Grafik Transformator 1 Beban Tertinggi
dilakukan penyisipan terhadap transformator daya pada Malam
tanggal 1 Oktober sampai dengan 10 Oktober 2021.
Sesuai dengan grafik diatas beban tertinggi malam
Tabel 10. Hasil perhitungan transformator 1 beban menghasilkan rugi-rugi total sebesar 4963 kW dan rugi
tertinggi siang sebelum penyisipan tembaga sebesar 2182 kW dengan efisiensi 85,55%.

Tabel 12. Hasil perhitungan transformator 2 beban

tertinggi siang sebelum penyisipan

Gambar 5. Grafik Transformator 2 Beban Tertinggi
Siang
Sesuai dengan grafik diatas beban tertinggi malam
menghasilkan rugi-rugi total sebesar 4963 kW dan rugi
tembaga sebesar 2182 kW dengan efisiensi 97,76%.
Tabel 13. Hasil perhitungan transformator 2 beban
tertinggi malam sebelum penyisipan
Gambar 6. Grafik Transformator 2 Beban Tertinggi
Malam
Sesuai dengan grafik diatas beban tertinggi malam
menghasilkan rugi-rugi total sebesar 3214 kW dan rugi
tembaga sebesar 3176 kW dengan efisiensi 95,95%.
Perhitungan Beban Transformator Setelah
Penyisipan
Sebagai contoh perhitungan, digunakan data pembebanan
pada tabel 3.8 untuk transformator daya 1 saat beban
tertinggi siang adalah,
S = √3.20800.298
S = 10,7 MVA
Sehingga bisa diperoleh nilai cos φ,
10 , 1(MW )
cos φ= =0,9
10 ,7 (MVA)
Rugi-rugi inti yang terjadi dapat dicari dengan
memperhitungkan operasi transformator dalam keadaan
tanpa beban. Dalam keadaan normal rugi inti adalah
konstan tidak tergantung pada besarnya beban. Dari data
yang diperoleh dari perusahaan bahwa transformator
UNINDO dan HYOSUNG memiliki rugi inti 38 kW dan
rugi tembaga beban penuh sebesar 220 kW. Pada
Transformator SIEMENS memiliki rugi inti 32 kW dan
rugi tembaga beban penuh sebesar 220 kW.
Rugi-rugi transformator beban adalah rugi-rugi tembaga,
karena rugi-rugi inti adalah rugi-rugi konstan yang tidak
ada hubungannya dengan perubahan beban. Beban
variabel menyebabkan arus pada kumparan transformator
berubah. Perubahan arus akan menyebabkan rugi-rugi
pada kumparan transformator. Data beban transformator
daya 1 digunakan sebagai contoh perhitungan, konsumsi
tembaga dapat dihitung dengan persamaan,
Pt =
2 ( 101
6 0000 )
00
² x 220
Pt =7 , 12kW
2
Rugi total = Rugi inti + Rugi tembaga
= 38 kW + 7,12 kW
= 45,12 kW
Maka, efisiensi dapat dihitung,
10 100
η= × 100 %=9 9 ,55 %
10 1 00+45 , 12
Dilakukan cara yang sama untuk menentukan besar daya
semu (S), cos φ, PCU, rugi total, dan efisiensi setelah
dilakukan penyisipan terhadap transformator daya pada
tanggal 1 Oktober sampai dengan 10 Oktober 2021.
Tabel 14. Hasil perhitungan beban tertinggi siang setelah
penyisipan transformator 3

Gambar 7. Grafik Transformator 3 Beban Tertinggi
Siang
Sesuai dengan grafik diatas beban tertinggi malam
menghasilkan rugi-rugi total sebesar 45,12 kW dan rugi
tembaga sebesar 7,12 kW dengan efisiensi 99,95%.
Tabel 15. Hasil perhitungan beban tertinggi malam
setelah penyisipan transformator 3
Gambar 8. Grafik Transformator 3 Beban Tertinggi
Malam
Sesuai dengan grafik diatas beban tertinggi malam
menghasilkan rugi-rugi total sebesar 52,0 kW dan rugi
tembaga sebesar 14,0 kW dengan efisiensi 99,63%.
4. KESIMPULAN
Setelah melakukan penelitian pada transformator
maka dapat kita simpulkan bahwa, efisiensi beban
terhadap arus netral dan rugi-rugi pada transformator
distribusi sebagai berikut:
1. Pada Transformator 1 didapati rugi-rugi inti
sebesar 67,7 kW, rugi-rugi total sebesar 105,7
kW, dan efisiensi Transformator Daya 1
sebelum penyisipan memiliki efisiensi tertinggi
sebesar 99,29%. Efisiensi tersebut merupakan
efisiensi yang sangat bagus untuk transformator.
2. Pada Transformator 2 didapati rugi-rugi inti
sebesar 242,5 kW, rugi-rugi total sebesar 280,5
kW, dan efisiensi Transformator Daya 2
sebelum penyisipan memiliki efisiensi tertinggi
sebesar 98,85%. Efisiensi tersebut merupakan
efisiensi yang sangat bagus untuk transformator.
3. Pada Transformator 3 setelah dilakukan
penyisipan transformator didapati rugi-rugi inti
sebesar 7,12 kW, rugi-rugi total sebesar 45,12
kW, dan efisiensi Transformator Daya 3 setelah
penyisipan memiliki efisiensi tertinggi sebesar
99,55%. Efisiensi tersebut merupakan efisiensi
yang sangat bagus untuk Transformator Daya 3.
4. Pada transformator 1, 2, dan 3 terdapat rugi-rugi
inti, rugi-rugi total, dan efisiensi. Didapatkan
nilai optimal dari perbandingan 3 transformator
dengan rugi-rugi inti sebesar 105,7 kW, rugi-
rugi total sebesar 143,7 kW, dan efisiensi
sebesar 99,23%.
Dari kesimpulan, diperoleh saran sebagai berikut.
1. Perawatan transformator harus terus dilakukan
secara berkala sesuai yang telah ditetapkan oleh
pabrikan agar transformator tetap berfungsi
sebagaimana seharusnya.
2. Untuk mengurangi rugi-rugi sebaiknya
menggunakan transformator 3 lebih efisien
karena dari hasil perhitungan rugi-rugi inti dan
rugi-rugi total yang tergantung pada perubahan
beban.
5. DAFTAR PUSTAKA
[1] Arya Mertasana, P. (2016). Pengaruh
Ketidakseimbangan Beban Terhadap Arus
Netral dan Losses pada Transformator
Distribusi KA 0562 pada Penyulang Uma Alas
Mengwi Badung (Issue September). Udayana.
[2] Harahap, P., Adam, M., & Prabowo, A. (2019).
Analisa Penambahan Trafo Sisip Sisi Distribusi
20 kV Mengurangi Beban Overload dan Jatuh
Tegangan Pada Trafo Bl 11 Rayon. RELE, 1(2),
62–69.
[3] Kadir, A. (2006). Distribusi dan Utilisasi
Tenaga Listrik. Jakarta: Universitas Indonesia.
[4] Liang, Z., & Parlikad, A. (2018). A Markovian
Model for Power Transformer Maintenance.
International Journal of Electrical Power and
Energy Systems, 99(February), 175–182.
[5] Pebrisasvian, A. T., & Karim, S. (2021).
Analisa Sisip Transformator Distribusi
Terhadap Perbaikan Overload dan Tegangan
Ujung Gardu BNS-0126 Di PT PLN (Persero)
UP3 Barabai. EEICT, 4(2), 17–22.
[6] Prajitno, B. (2003). Panduan Pemeliharaan
Trafo Tenaga. PT. PLN (PERSERO).
[7] Putu Gede Kartika, I., Ketut Wijaya, I., & Made
Mataram, I. (2018). Analisis Beban
Takseimbang Terhadap Rugi-rugi Daya dan
Efisiensi Transformator KL0005 Jaringan
Distribusi Sekunder pada Penyulang
 Klungkung. E-Journal SPEKTRUM, 5(2), 310–
317.
[8] Wahyudi Widiatmika, K., Arta Wijaya, I. W., &
Setiawan, I. N. (2018). Analisis Penambahan
Transformator Sisipan Untuk Mengatasi
Overload Pada Transformator Db0244 di
Penyulang Sebelanga. SPEKTRUM, 5(2), 19.
[9] Zuhal. (2000). Dasar Teknik Tenaga Listrik dan
Elektronika Daya. Jakarta: PT Gramedia
Pustaka Utama.
