2.

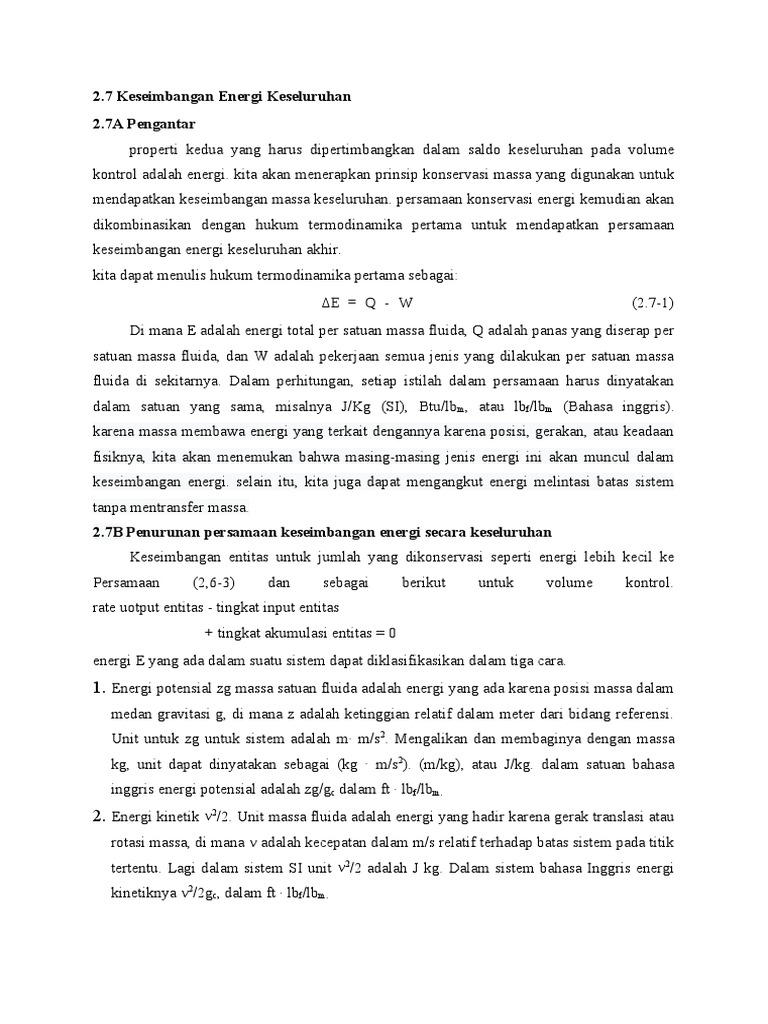

7 Keseimbangan Energi Keseluruhan

2.7A Pengantar
properti kedua yang harus dipertimbangkan dalam saldo keseluruhan pada volume
kontrol adalah energi. kita akan menerapkan prinsip konservasi massa yang digunakan untuk
mendapatkan keseimbangan massa keseluruhan. persamaan konservasi energi kemudian akan
dikombinasikan dengan hukum termodinamika pertama untuk mendapatkan persamaan
keseimbangan energi keseluruhan akhir.
kita dapat menulis hukum termodinamika pertama sebagai:
∆E = Q - W (2.7-1)
Di mana E adalah energi total per satuan massa fluida, Q adalah panas yang diserap per
satuan massa fluida, dan W adalah pekerjaan semua jenis yang dilakukan per satuan massa
fluida di sekitarnya. Dalam perhitungan, setiap istilah dalam persamaan harus dinyatakan
dalam satuan yang sama, misalnya J/Kg (SI), Btu/lb m, atau lbf/lbm (Bahasa inggris).
karena massa membawa energi yang terkait dengannya karena posisi, gerakan, atau keadaan
fisiknya, kita akan menemukan bahwa masing-masing jenis energi ini akan muncul dalam
keseimbangan energi. selain itu, kita juga dapat mengangkut energi melintasi batas sistem
tanpa mentransfer massa.
2.7B Penurunan persamaan keseimbangan energi secara keseluruhan
Keseimbangan entitas untuk jumlah yang dikonservasi seperti energi lebih kecil ke
Persamaan (2,6-3) dan sebagai berikut untuk volume kontrol.
rate uotput entitas - tingkat input entitas
+ tingkat akumulasi entitas = 0
energi E yang ada dalam suatu sistem dapat diklasifikasikan dalam tiga cara.
1. Energi potensial zg massa satuan fluida adalah energi yang ada karena posisi massa dalam
medan gravitasi g, di mana z adalah ketinggian relatif dalam meter dari bidang referensi.
Unit untuk zg untuk sistem adalah m∙ m/s2. Mengalikan dan membaginya dengan massa
kg, unit dapat dinyatakan sebagai (kg ∙ m/s2). (m/kg), atau J/kg. dalam satuan bahasa
inggris energi potensial adalah zg/gc dalam ft ∙ lbf/lbm.
2. Energi kinetik v2/2. Unit massa fluida adalah energi yang hadir karena gerak translasi atau
rotasi massa, di mana v adalah kecepatan dalam m/s relatif terhadap batas sistem pada titik
tertentu. Lagi dalam sistem SI unit v2/2 adalah J kg. Dalam sistem bahasa Inggris energi
kinetiknya v2/2gc, dalam ft ∙ lbf/lbm.
3. Energi internal U dari massa satuan fluida adalah semua energi lain yang ada, seperti
energi rasional dan getaran dalam ikatan kimia. Lagi unit dalam J/kg atau ft ∙ lbf/lbm.
energi total fluida per satuan massa kemudian
v2
E=U+ + zg (SI)
2
(2.7-3)
v 2 zg
E=U+ + (English)
2 gc
laju akumulasi energi dalam volume kontrol V dalam Fg.2.6-4 adalah
❑
∂ v2
( tingkat akumulasi energi dalam volume kontrol ) = ∭ U +
∂t V 2 (
+ zg ρ dV )
(2.7-4)

Selanjutnya kita mempertimbangkan laju input dan output energi yang terkait dengan
massa dalam volume kontrol. kerja bersih dilakukan oleh fluida saat mengalir masuk dan
keluar dari volume kontrol. kerja bersih dilakukan oleh fluida saat mengalir masuk dan keluar
dari volume kontrol. volume tekanan ini bekerja per satuan massa fluida adalah pV.
Kontribusi kerja geser biasanya diabaikan. istilah pV dan istilah U dikombinasikan dengan
menggunakan definisi entalpi. H.
H = U + Pv (2.7-5)

karenanya, total energi yang dibawa dengan satuan satuan adalah (H + v2/2 + zg).
Untuk area kecil dA pada permukaan kontrol pada Gambar 2.6-4, laju penghabisan energi
adalah (H + v2/2 + zg)(ρv)(d A cos α), dimana (d A cos α) adalah area d A yang
diproyeksikan dalam arah normal ke vektor kecepatan v dan x adalah sudut antara vektor
kecepatan v dan vektor normal unit terarah luar n. kami sekarang mengintegrasikan kuantitas
ini di atas seluruh permukaan kontrol untuk mendapatkan
❑
v2
( Penghabisan energi bersih dari volume kontrol)=∬ (¿ H + + zg)( ρ v) cos α ¿
A 2

(2.7-6)
Sekarang kita telah memperhitungkan semua energi yang diasosiasikan dengan massa
dalam sistem dan bergerak melintasi batas dalam keseimbangan entitas, Persamaan (2.7-2).
selanjutnya kita memperhitungkan panas dan energi kerja yang mentransfer melintasi batas
dan tidak terkait dengan massa. istilah q adalah panas yang ditransfer per satuan waktu
melintasi batas ke fluida karena gradien suhu. panas yang diserap oleh sistem positif dengan
konvensi.
 Pekerjaan W, yang merupakan energi per unit waktu, dapat dibagi menjadi W s, poros
mekanis murni dengan poros berputar yang melintasi permukaan kontrol, dan volume kerja
tekanan, yang telah dimasukkan dalam istilah entalpi H dalam Persamaan. (2.7-6). dengan
konvensi, pekerjaan yang dilakukan oleh fluida di sekitarnya, yaitu, bekerja di luar sistem
adalah positif.
Untuk mendapatkan keseimbangan energi secara keseluruhan, kami mengganti
Persamaan. (2.7-4) dan (2.7-6) ke dalam entitas keseimbangan Persamaan. (2.7-2) dan
menyamakan persamaan yang dihasilkan dengan q – Ws.
❑ ❑

∬ (¿ H + v22 + zg )( ρ v ) cos α d A+ ∂∂t ∭ U + 2v 2 + zg ρ dV=q−W s ¿

( )
A V

(2.7-7)
2.7C Keseimbangan Energi Keseluruhan untuk Sistem Aliran Steady – State
Kasus khusus umum dari keseimbangan energi keseluruhan atau makroskopik adalah
sistem keadaan tunak dengan satu aliran dimesi melintasi batas, saluran masuk tunggal,
saluran keluar tunggal, dan variasi ketinggian z yang dapat diabaikan, kepadatan ρ, dan
entalpi H pada kedua saluran masuk atau area outlet. ini ditunjukkan pada Gambar 2.7-1.
mengatur istilah akumulasi dalam Persamaan. (2.7-7) sama dengan nol dan mengintegrasikan
m2 ( v32 ) av m1 ( v 31 ) av
H 2 m2 −H 1 m1+ − + gm2 z2 −gm1 z 1=q−W s (2.7-8)
2v 2 av
2v1 av

untuk kondisi mapan, = m 1=ρ1 v 1 A 1=m 2=m . membaginya dengan m sehingga persamaan
saya adalah berdasarkan satuan massa,

1
H 2−H 1 + ¿ (2.7-9)
2

syarat ( v 3 ) av /2 v av dapat digantikan olehv 2av /¿2α, dimana α adalah faktor koreksi kecepatan

energi kinetik dan sama dengan v3av /( v ¿¿ 3)¿av. Istilah α telah dievaluasi untuk berbagai
1
aliran dalam pipa dan untuk aliran laminar dan mendekati 1.0 untuk aliran turbulen. (lihat
2

bagian 2.7D.) karenanya, Persamaan. (2.7-9) menjadi

1
H 2−H 1 + ( V 2 −v 2 ) +g ( z2 −z1 ) =Q−W s
2 α 2 av 1 av
(SI)

(2.7-10)
 1 g
H 2−H 1 + ( v 22 av −v 21 av ) + ( z 2−z 1 )=Q−W s (English)
2 αgc gc

Gambar 2.7-1 Keadaan Alira Steady State untuk Liquid

beberapa faktor konversi yang berguna untuk digunakan adalah sebagai berikut dari
Appendiks A.1:
1 btu = 778.17 ft∙ lb f = 1055.06 J = 1.05506 kJ

1hp = 550 ft∙ lb f/s = 0.7457 kW

1 ft∙ lb f / lb m = 2.9890 J/kg

1 J = 1 N∙m = 1 kg ∙ m2 / s2
2.7D Faktor koreksi kecepatan energi kinetik α
1. pengantar. dalam memperoleh Persamaan. (2.7-8) perlu untuk mengintegrasikan istilah
energi kinetik
v2 ( )
❑
energi kinetik=∬
A
( )
2
ρv cos α dA

(2.7-11)
yang muncul di Persamaan. (2.7-7) untuk melakukan ini, pertama-tama kita ambil ρ sebagai
konstanta dan cos α = 1.0. kemudian mengalikan pembilang dan penyebut dengan v av A ,
dimana v avadalah curah atau kecepatan rata-rata dan mencatat itu m=ρv av A . Persamaan (2.7-
11) menjadi
❑
ρ ( 3) ρv av A ❑ 3 m 1
❑

∬ v dA= ∬ ( v ) dA= ∬ ( v 3 ) dA
2 A 2 v av A A 2 v av A A

(2.7-12)
Membagi dengan m sehingga Persamaan. (2.7-12) tidak ada basis satuan massa,
 1 1
❑
( v 3) av v 2 av
( ) 3
∬ ( v ) dA= 2 v = 2 α
2 v av A A av

(2.7-13)
ketika αdidefinisikan sebagai

v 3 av
α= (2.7-14)
( v 3 ) av
Dan ( v 3 )av didefinisikan sebagai berikut:

❑
( v ) av= 1 ∬ ( v 3 ) dA
3
A A

(2.7-15)

Kecepatan lokal v bervariasi melintasi area penampang pipa. untuk mengevaluasi ( v 3 )av dan,
karenanya, nilai α kita harus memiliki persamaan yang berkaitan v sebagai fungsi posisi di
area penampang

2. Aliran Laminar. Untuk menentukan nilai x untuk aliran laminar, pertama-tama kita

gabungkan Persamaan. (2.6-18) dan (2.6-20) untuk aliran laminar untuk mendapatkan v

sebagai fungsi posisi r

r 2
v = 2 v av 1−
R [ ( )] (2.7-16)

Substitusi Persamaan. (2.7-16) ke dalam (2.7-15) dan mencatat bahwa A = π R2 dan d A = r

dr dθ (lihat contoh 2.6-3), Persamaan. (2.7-15) menjadi
2π R 3
r2
3
( v )av =
1
2 v
[ ( )] r dr
∫ ∫ av R2
π R2 0 0
dθ

R 3 R
( 2π ) 23 v 3av ( R 2 - r2 ) 16 v 3av 3
= 2 ∫ R6 r dr = ∫ ( R2 - r 2 ) (2.7-17)
πR 0 R8 0

Mengintegrasikan Persamaan. (2.7-17) dan mengatur ulang

 R
16 v 3av
3
( v )av = 8
R
∫ (R 6 - 3 r2 R 4 +3 r 4 R2−r6 ¿ r dr
0

16 v 3av R8 3 1 1
= 8
R 2 4(
- R8 + R8 - R 8
2 8 )
= 2 v 3av

Substitusi Persamaan (2.7-18) ke (2.7-14)

v 3av v 3av
x= = = 0.50 (2.7-18)
( v 3 )av 2 v 3av

Oleh karena itu, untuk aliran laminar nilai x digunakan dalam istilah energi kinetik
Persamaan. (2.7-10) adalah 0.50.
3. Aliran Turbulent. Untuk aliran turbulen diperlukan hubungan antara v dan posisi. Ini dapat
diperkirakan dengan ungkapan berikut:
1/ 7
R−r
v = v max ( R ) (2.7-19)

Dimana r adalah jarak radial dari pusat. Persamaan ini. (2.7-20) diganti menjadi Persamaan.

(2.7-15) dan resultan terintegrasi untuk mendapatkan nilai ( v 3 )av. Selanjutnya, Persamaan.
(2.7-20) diganti menjadi Persamaan. (2.6-17) dan pertanyaan ini terintegrasi untuk
3 3
mendapatkan v av dan ( v av ) . Menggabungkan hasil untuk ( v 3 )av dan ( v av ) ke persamaan (2.7-
14) nilai α adalah 0.945 (Lihat masalah 2.7-1 untuk solusinya). Nilai α untuk aliran turbulen
bervariasi dari sekitar 0.90 hingga 0.99. Dalam kebanyakan kasus (kecuali untuk pekerjaan
yang tepat) nilai α dianggap 1.0.
2.7E Aplikasi Persamaan Keseimbangan Energi Secara Keseluruhan
keseimbangan energi total, Persamaan (2.7-10), dalam dari yang diberikan tidak sering
digunakan ketika perubahan entalpi yang besar terjadi atau panas yang cukup ditambahkan
(atau dikurangi) karena istilah energi kinetik dan potensial biasanya kecil dan dapat
diabaikan. Akibatnya, ketika panas yang cukup ditambahkan atau dikurangi atau perubahan
entalpi besar terjadi, metode melakukan keseimbangan panas yang dijelaskan dalam bagian
1.7 umumnya digunakan. contoh akan diberikan untuk menggambarkan hal ini dan kasus
lainnya.
Contoh 2.7-1. Keseimbangan energi pada ketel uap
air memasuki boiler pada suhu 18.33 ℃ dan 137.9 kPa melalui pipa pada kecepatan rata-rata
1.52 m/s. keluar pada ketinggian 15.2 m di atas daun saluran masuk cair di 137,9 kPa, 148,9
℃, dan 9,14 m/s di jalur outlet. Pada kondisi stabil, berapa banyak panas yang harus
ditambahkan per kg uap? aliran di kedua pipa itu turbulen.

Solusi: diagram alir proses ditunjukkan pada Gambar. 2.7-2. Menyusun ulang Persamaan.
(2.7-10) dan pengaturan α = 1 untuk aliran turbulen dan W s = 0 ( tidak ada pekerjaan
eksternal ),

v 22−v 21
Q = ( z 2−z 1 ) g+ + ( H 2−H 1 ) (2.7-21)
2
Untuk memecahkan untuk istilah energi kinetik,

v 21 (1.52 )2
= = 1.115 J/kg
2 2

v 22 ( 9.14 )2
= = 41.77 J/kg
2 2
mengambil ketinggian datum z 1 pada titik 1, z 2 = 15,2 m. kemudian,
z 2 g=¿(15.2)(9.80665) = 149.1 J/kg
dari appendiks A.2, tabel uap dalam satuan SI, H 1 pada 18.33 ℃ = 76.79 kJ/kg, uap super
panas pada 148.9 ℃ = 2771.4 kJ/kg, dan
H 2−H 1 = 2771.4 – 76.79 = 2694.4 Kj/kg = 2.694 x 106 J/kg
mengganti nilai-nilai ini ke dalam Persamaan. (2.7-21),
Q = (149.1 – 0) + (41.77 – 1.115) + 2.694 x 106

Q = 189.75 + 2.694 x 106 = 2.6942 x 106 J/kg

karenanya, energi kinetik dan istilah energi potensial total 189,75 J / kg dapat diabaikan
dibandingkan dengan perubahan entalpi 2,694 x 106 J/kg. 189,75 J / kg ini akan menaikkan
suhu air cair sekitar 0,0453 ℃, jumlah yang dapat diabaikan.
 Gambar 2.7-2. Proses diagram alir dari contoh 2.7-1

Gambar 2.7-3. Diagram alir proses untuk keseimbangan energi dari contoh 2.7-2
Contoh 2.7-2. Keseimbangan Energi pada Sistem Aliran dengan Pompa
air di 85.0 ℃ sedang disimpan dalam tangki, besar terisolasi tekanan atmosfer seperti yang
ditunjukkan pada Gambar. 2.7-3. sedang dipompa pada kondisi tunak dari tangki ini pada
titik 1 dengan pompa pada laju 0,567 m 3/min. Motor penggerak pompa memasok energi pada
kecepatan 7,45 kW. Air melewati penukar panas, di mana ia melepaskan 1408 kW panas. air
yang didinginkan kemudian dikirim ke tangki terbuka besar kedua pada titik 2, yaitu 20 m di
atas tangki pertama. menghitung suhu akhir air yang dikirim ke tangki kedua. Mengabaikan
perubahan energi kinetik karena kecepatan awal dan akhir di tangki pada dasarnya nol.

Solusi: dari appendiks A.2, tabel, H 1(85 ℃) = 355.90 x 103

J/Kg, ρ1 = 1/0.0010325 = 968.5 kg/m3. Kemudian, untuk kondisi stabil,

m 1=m 2=¿ (0.567)(968.5) ( 601 ) = 9.152 kg/s

Juga, z 1= 0 dan z 2= 20 m. pekerjaan yang dilakukan oleh fluida adalah Ws, tetapi dalam hal
ini pekerjaan dilakukan pada fluida dan Ws adalah negatif.
Ws = -(7.45 x 103 J/s)(1/9.152 kg/s) = -0.8140 x 103 J/kg
panas yang ditambahkan ke fluida juga negatif karena ia melepaskan panas
Q = -(1408 x 103 J/s)(1/9.152 kg/s) = -153.8 x 103 J/kg

Pengaturan ( v 21−v 22) /2 = 0 dan mengganti ke Persamaan. (2.7-10),

H2 – 355.90 x 103 + 0 + 9.80665(20−¿0)

= (−¿153.8 x 103)−¿(−¿0.814 x 103)
Pemecahan H2 = 202.71 x 103 J/kg. Dari tabel steam ini berhubungan dengan t2 = 48.41 ℃.
perhatikan bahwa dalam contoh ini, Ws dan g( z 2−z 1 ) sangat kecil dibandingkan dengan Q.
CONTOH 2.7-3. Keseimbangan Energi Dalam Aliran Kalorimeter
Kalorimetri aliran sedang digunakan untuk mengukur entalpi uap. kalorimeter, yang
merupakan pipa berinsulasi horizontal, terdiri dari pemanas listrik yang direndam dalam
fluida yang mengalir pada kondisi stabil. air cair pada 0 ℃ pada laju 0,3964 kg / menit
memasuki kalorimeter pada titik 1. cairan diuapkan sepenuhnya oleh pemanas, di mana 19,63
kW ditambahkan dan uap meninggalkan titik 2 pada 250 ℃dan 150 kPa absolut.
menghitung entalpi H2 keluar dari uap jika entalpi cair pada 0 ℃diatur secara arbiratif
sebagai 0. perubahan energi kinetik kecil dan dapat diabaikan. (Diasumsikan bahwa tekanan
memiliki efek yang dapat diabaikan pada entalpi cairan).
solusi: untuk kasus ini, Ws = 0 karena tidak ada kerja poros antara titik 1 dan 2, Juga,

( v 22 /2 α−v 21 / 2α ) = 0 dan g( z 2−z 1 ) = 0. Untuk kondisi stabil, m2=m1= 0.3964/60 = 6.607 x 10-3
kg/s. karena panas ditambahkan ke sistem,
19.63 kJ/s
Q=+ = 2971 kJ/kg
6.607x10-3 kg/s
nilai H1 = 0. Persamaan (2.7-10) menjadi
H2 – H1 + 0 + 0 = Q – 0
Persamaan terakhir untuk kalorimeter adalah
H2 = Q + H1
Mengganti Q = 2971 kJ / kg dan H1 = 0 ke Persamaan. (2,7-22), H2 = 2971 kJ / kg pada 250
℃dan 150 kPa, yang mendekati nilai dari tabel uap 2972,7 kJ / kg.
2.7F Keseluruhan Neraca Energi Mekanis
Jenis keseimbangan energi yang lebih berguna untuk cairan yang mengalir, terutama cairan,
adalah modifikasi dari keseimbangan energi total untuk menangani energi mekanik. para
insinyur sering memusatkan perhatian pada jenis energi khusus ini, yang disebut energi
mekanik, yang meliputi masa kerja, energi kinetik, energi potensial, dan bagian kerja aliran
adalah istilah entalpi. energi mekanik adalah dari energi yang bekerja atau yang dapat
langsung dikonversi menjadi kerja. Istilah lain dalam persamaan keseimbangan energi (2.7-
10), istilah panas dan energi internal, tidak memungkinkan konversi sederhana menjadi kerja
karena suhu. istilah energi mekanik tidak memiliki batasan seperti itu dan dapat dikonversi
hampir sepenuhnya menjadi pekerjaan. energi yang dikonversi menjadi panas atau energi
internal hilang dari pekerjaan atau hilangnya energi mekanik yang disebabkan oleh hambatan
gesekan untuk mengalir.
lebih mudah untuk menulis keseimbangan energi dalam hal kehilangan ini, ∑ F,
yang merupakan jumlah dari semua kerugian gesekan per satuan massa. untuk kasus aliran
tunak, ketika satu satuan massa fluida berpindah dari inlet ke oulet, kerja batch yang
dilakukan oleh fluida, W', dinyatakan sebagai
v2

W' = ∫ p dV −∑ F ( ∑ F >0 ) (2.7-23)

v1

Karya W' ini berbeda dari W persamaan. (2.7-1), yang juga mencakup efek energi kinetik
dan potensial. menulis hukum termodinamika pertama untuk kasus ini, di mana ∆E menjadi
∆U,
∆ U = Q - W' (2.7-24)
Persamaan mendefinisikan entalpi, Persamaan. (2.7-5) dapat ditulis sebagai
v2 p2

∆ H = ∆ U + ∆ Pv = ∆ U + ∫ p dV +∫ V dp (2.7-25)
v1 p1

Mengganti Persamaan. (2.7-23) ke (2.7-24) dan kemudian menggabungkan resultan dengan

Persamaan. (2.7-25), kami dapatkan
p2

∆ H = Q + ∑ F + ∫ V dp (2.7-26)
p1

Akhirnya, kami mengganti Persamaan. (2.7-26) ke (2.7-10) dan 1/ρ untuk V, untuk
mendapatkan persamaan keseimbangan energi mekanik secara keseluruhan:
p2
1 2 dp
[ v 2 av −v 21 av ]+ g ( z 2−z 1 ) +∫ + ∑ F+ W s=0 ( 2.7-27)
2α 1 p
ρ

untuk unit bahasa inggris istilah energi kinetik dan potensial Persamaan (2.7-27) dibagi
dengan gc.
Nilai integral dalam Persamaan. (2.7-27) tergantung pada persamaan keadaan fluida
dan jalur proses. jika cairan tersebut merupakan cairan yang tidak dapat dimampatkan,
integralnya menjadi ( p2− p1 ) / ρ dan persamaan. (2.7-27) menjadi
1 2 2 p2 − p1
2α
[ v 2 av −v 1 av ]+ g ( z 2−z 1 ) +
ρ
+ ∑ F +W s=0 (2.7-28)

CONTOH 2.7-4. Neraca Energi Mekanis pada Sistem Pemompaan

Air dengan kepadatan 988 kg/m3 mengalir pada laju aliran massa yang stabil melalui pipa
berdiameter seragam. Tekanan masuk cairan adalah 68.9 kN/m2 abs di pipa, yang terhubung
ke pompa yang benar-benar memasok 155.4 J/kg cairan mengalir di pipa. pipa keluar dari
pompa berdiameter sama dengan pipa saluran masuk. bagian keluar dari pipa adalah 3,05 m
lebih tinggi dari pintu masuk, dan tekanan keluar adalah 137,8 kN /m 2 abs. nomor reynolds
dalam pipa di atas 4000 dalam sistem. menghitung kerugian gesekan ∑ F dalam sistem pipa.

solusi: pertama diagram alir diambil dari sistem (Gambar. 2.7-4), dengan 155,4 J/kg energi
mekanik ditambahkan ke fluida. karenanya, Ws = - 155.4; karena pekerjaan yang dilakukan
oleh fluida adalah positif.
Mengatur ketinggian datum z 1=0, z 2 = 3.05 m. karena pipa itu dari

Gambar 2.7-4. Proses diagram alir dari contoh 2.7-4

diameter konstan, v1 =v 2 . Juga, untuk aliran turbulen α = 1.0 dan

1
( v 22−v 21 )=¿0
2( 1)
z 2 g = (3.05 m)(9.806 m/s2 = 29.9 J/kg

karena cairan dapat dianggap tidak dapat dimampatkan, Persamaan. (2.7-28) digunakan.
p 1 68.9 x 1000
= = 69.0 J/kg
ρ 998
p 2 137.8 x 1000
= = 138.0 J/kg
ρ 998
Menggunakan Persamaan. (2.7-28) dan penyelesaian untuk∑ F, kerugian gesekan,

1 2 2 p 2 − p1
∑F =-W s +
2α
[ v 2−v1 ]+ g ( z 2−z 1 ) +
ρ
(2.7-29)

Mengganti nilai-nilai yang diketahui, dan menyelesaikan kerugian gesekan,

∑F =- (-155.4) + 0 - 29.9 + 69.0 - 138.0

 ft∙ lb f
= 56.5 J/kg 18.9 ( lb m )
CONTOH 2.7-5. Pompa Horsepower dalam sistem aliran
Sebuah pompa menarik 69,1 gal / mnt dari larutan cair yang memiliki kerapatan 114,8 lb m /¿
ft3 dari tangki umpan penyimpanan terbuka dengan luas penampang besar hingga 3.068 in.
Baris bagian ID. Pompa melepaskan alirannya melalui saluran 2,067-in-ID ke tangki
overhead yang terbuka. ujung jalur pembuangan adalah 50 kaki di atas permukaan cairan di

tangki umpan. kerugian gesekan dalam sistem perpipaan adalah ∑F = 10.0 ft-lb force/lb

mass. tekanan apa yang harus dikembangkan pompa dan berapa tenaga kuda pompa jika
efisiensinya 65% (η = 0.65)? Alirannya bergolak.

Solusi: pertama, diagram alir sistem ditarik (Gbr. 2.7-5). Persamaan (2.7-28) akan digunakan.
istilah Ws dalam Persamaan (2.7-28) menjadi
Ws = - ηWp
di mana -Ws = energi mekanik benar-benar dikirim ke fluida oleh

Gambar 2.7-5. Proses diagram alir dari contoh 2.7-5

pompa atau kerja mekanik bersih, η = efisiensi fraksional, dan Wp adalah energi atau kerja
poros yang dikirim ke pompa.
Dari Appendiks A.5, luas penampang pipa 3.068-in. Adalah 0,05134 ft2 dan dan dari pipa
2,067 - in. 0,0233 ft2. Laju aliran adalah
gal 1 min 1 ft 3
laju aliran = 69.1 ( )(
min 60 s )( 7.481 gal )
= 0.1539 ft3 /s

ft 3
(
v 2 = 0.1539
s )( 10.0233 ft )= 6.61 ft/s
2
v1 = 0, karena tangki sangat besar. Kemudian v12 /2 gc = 0. Tekanan p1= 1 atm dan p2 = 1 atm.

Juga, α = 1.0 karena alirannya turbulen. Karenanya ,

p 1 p2
− =0
ρ ρ
v 22 2
( 6.61 ) ft ∙ lb f
= =0.678
2 g c 2 ( 32.714 ) lb m
menggunakan datum z 1 = 0, yang kita miliki

g 32.174 ft ∙ lb f
z2 =(50.0) =50.0 menggunakan Persamaan. (2.4-28), memecahkan Ws, dan
gc 32.174 lbm
mensubstitusikan nilai-nilai yang diketahui,

g g v2 v2 p − p
W s=z 1 −z2 + 1 − 2 + 1 2 −∑ F
gc 2 gc 2 gc 2 gc ρ

ft ∙lbf
= 0 – 50.0 + 0 −¿ 0.678 + 0 – 10 = – 60.678
lb m

menggunakan Persamaan. (2.7-30) dan pemecahan untuk W p ,

−W s 60.678 ft ∙lb f ft ∙ lb f
W p= = =93.3
η 0.65 lb m lb m

ft 3 ft ∙ lb f lb m
(
laju aliran massa = 0.1539
s )(
114.8
lb m ) =17.65
s

lb m lb 1 hp
pompa tenaga kuda = 17.65 ( s )(
114.8 m3
ft )( 550 ft ∙ lb f / s )
= 3.00 hp
untuk menghitung tekanan yang harus dikembangkan pompa, Persamaan. (2.7-28) harus
ditulis di atas pompa itu sendiri antara titik 3 dan 4 seperti yang ditunjukkan pada diagram.
ft 3 1
(
v3 = 0.1539
s )( 0.01534 ft )
2
=3.00 ft /s

v 4=v 2=6.61 ft / s

karena perbedaan level antara z 3 dan z 4 dari pompa itu sendiri diabaikan, itu akan diabaikan.
menulis ulang Persamaan. (2.7-28) antara poin 3 dan 4 dan menggantikan nilai yang
diketahui (∑ F = 0 karena ini untuk sistem perpipaan).
 2
p 4−¿ p g g v3 v 24
3
=z 3 −z 4 + − −W s−∑ F ¿ (2.7-31)
ρ gc g c 2 gc 2 g c

( 3.00 )2 ( 6.61 )2
¿ 0−0+ − +60.678−0
2 ( 32.174 ) 2 ( 32.174 )
ft ∙lb f
¿ 0−0+0.140−0.678+60.678=60.14
lb m

ft ∙lb f lb m 1
(
p4 − p3= 60.14
lb m )( 114.8
ft 3 )( 144 ¿ .2 /ft 2 )
¿ 48.0 lb force /¿ .2 (tekanan psia dikembangkan oleh pompa)

2.7G Persamaan Bernoulli untuk Neraca Energi Mekanis

Dalam kasus khusus di mana tidak ada energi mekanik yang ditambahkan (Ws = 0) dan tanpa
gesekan ( ∑ F=0), kemudian persamaan. (2.7-28) menjadi persamaan Bernoulli, Persamaan.
(2.7-32), untuk aliran turbulen, yang cukup penting untuk pantas dibahas lebih lanjut.
v21 p1 v 22 p 2
z i g+ + =z 2 g+ + (2.7-32)
2 ρ 2 ρ
Persamaan ini mencakup banyak situasi kepentingan praktis dan sering digunakan bersama
dengan persamaan keseimbangan massa (2.6-2) untuk kondisi mapan.
m=ρ 1 A1 v 1=ρ2 A2 v 2
Beberapa contoh penggunaannya akan diberikan.
CONTOH 2.7-6. Tingkat Pengukuran Tekanan Aliran
cairan dengan kepadatan konstan ρ kg/m3 mengalir pada kecepatan yang tidak diketahui v1

m/s melalui pipa horizontal area penampang A1 m2 pada tekanan ρ1 N /m2, dan kemudian

melewati bagian pipa di mana area dikurangi secara bertahap menjadi A2 m2 dan tekanannya
p2. dengan asumsi tidak ada kerugian gesekan, hitung kecepatannya v1 dan v 2 jika perbedaan
tekanan ( ρ1− ρ2 ¿ diukur.

Solusi: Pada Gambar 2.7-6, diagram alir ditunjukkan dengan tap tekanan untuk mengukur ρ1
dan ρ2. Dari persamaan kontunuitas keseimbangan massa (2.6-2), untuk konstanta ρ dimana
ρ1= ρ2=ρ,
 Gambar 2.7-6 Proses diagram alir dari contoh 2.7-6

Untuk item dalam persamaan bernoulli (2.7-32), untuk pipa horizontal,

z1 = z2 = 0

Lalu Persamaan. (2.7-32) menjadi, setelah menggantikan Persamaan. (2.7-33) untuk v 2

2 2 2 2
v1 p1 p2
0+ + = 0 + v1 A 1/ A 2 + (2.7-34)
2 ρ 2 ρ
Mengatur ulang
ρv 21 [ ( A1 - A2 )2 -1 ]
p1−p 2 = (2.7-35)
2

P1 - p 2 2
v1 =
√ ρ [ ( A1 / A2 )2 -1]
(SI)

(2.8-36)
P 1 - p 2 2 gc
v1 =
√ ρ [ ( A1 / A2 )2 -1]
(Inggris)

Melakukan derivasi yang sama tetapi dalam hal v 2

P1 - p 2 2
v1 =
√ ρ [ 1−( A1 / A2 )2 ]
(2.7-37)

CONTOH 2.7 – 7. Tingkat Aliran dari Nozzle di Tank

Nosel area penampang A2 dilepaskan ke atmosfir dan terletak di sisi tangki besar, di mana
permukaan terbuka cairan dalam tangki adalah H m di atas garis tengah nosel. Hitung
kecepatan v 2 dalam nosel dan laju volumetrik debit jika tidak ada kerugian gesekan yang
diasumsikan
Solusi : Aliran proses ditunjukkan pada Gambar 2.7-7, dengan titik 1 diambil dalam cairan di
pintu masuk ke nosel dan titik 2 di pintu keluar nosel
 Karena A1 sangat besar dibandingkan dengan A2, v1 = 0. Tekanan p1 lebih besar dari
1 atm (101,3 kN / m2) oleh kepala fluida H m. Tekanan p2, yang berada di pintu keluar
nozzle, berada pada 1 atm. Menggunakan titik 2 sebagai datum, z 2 = 0 dan z 2 = 0 m. Penataan
Ulang Persamaan. (2.7-32)
v 21 p1 - p2 v 22
z 1g + + ρ
= z2 g + (2.7-38)
2 2
Mensubstitusi nilai yang diketahui,
2
p1 - p2
0+0+ = 0 + v2 (2.7-39)
ρ 2

Memecahkan untuk v 2,

v 2 = p1 - p2
ρ √ m/s (2.7-40)

Chapter 2. Prinsip transfer momentum dan Saldo Keseluruhan

Karena p1 - p3 = H ρg dan p3 = p2(keduanya pada 1 atm)

p1 - p2
H= m (2.7-41)
ρg

Dimana H adalah kepala cairan dengan densitas ρ. lalu persamaan. (2.4-40) menjadi

v 2 = √ 2 gH (2.7-42)
Tingkat aliran volumetrik adalah
laju aliran = v 2 A 2 m3/s (2.7-43)

Untuk menggambarkan fakta bahwa poin yang berbeda dapat digunakan dalam
keseimbangan, poin 3 dan 2 akan digunakan. Menulis Persamaan. (2.7-32),
v 22 p2 - p3 v 23
z2 g + + z
= 3+ (2.7-44)
2 ρ 2
Karena p2 - p1 = 1 atm z 3 = 0
v2 = √ 2 g z3 = √ 2 gH (2.7-45)

2.10. Persamaan Desain Untuk Aliran Laminar Dan Turbulen Dalam Pipa
2.10A Profil Kecepatan di Pipa
Salah satu aplikasi paling penting dari aliran fluida adalah aliran di dalam saluran sirkuler,
pipa, dan tabung. Appendiks A.5 memberikan ukuran pipa baja standar komersial. jadwal 40
pipa dalam berbagai ukuran adalah standar yang biasanya digunakan. Jadwal 80 memiliki
dinding lebih tebal dan akan menahan sekitar dua kali tekanan jadwal 40 pipa. keduanya
memiliki diameter luar yang sama sehingga mereka akan cocok dengan alat kelengkapan
yang sama. pipa-pipa dari logam lain memiliki diameter luar yang sama dengan pipa baja
untuk memungkinkan pertukaran bagian dari sistem perpipaan. ukuran tubing umumnya
diberikan oleh diameter luar dan tebal dinding. perry and green (PI) memberikan tabel
terperinci dari berbagai jenis tabung dan pipa.
ketika fluida mengalir dalam pipa melingkar dan kecepatan diukur pada jarak yang
berbeda dari dinding pipa ke pusat pipa, telah ditunjukkan bahwa dalam aliran laminar dan
turbulen, fluida di tengah pipa bergerak lebih cepat dari cairan di dekat dinding. pengukuran
ini dilakukan pada jarak yang wajar dari pintu masuk ke pipa. Gambar 2.10-1 adalah plot
jarak relatif dari pusat pipa versus fraksi kecepatan maksimum v'/ v max, di mana v' adalah
kecepatan lokal pada posisi yang diberikan dan vmax kecepatan maksimum di tengah pipa.
untuk aliran viskos atau laminar, profil kecepatan adalah parabola sejati, seperti diturunkan
dalam Persamaan. (2.9-9). kecepatan di dinding adalah nol.
 dalam banyak aplikasi teknik hubungan antara kecepatan rata-rata v av dalam pipa dan
kecepatan maksimum v max berguna, karena dalam beberapa kasus hanya v max di titik pusat
titik pusat tabung diukur. Oleh karena itu, dari pengukuran hanya satu titik hubungan ini
antara v max dan vav dapat digunakan untuk menentukan v av. Pada Gambar 2.10-2 nilai-nilai
v av/ v max yang diukur secara eksperimental diplot sebagai fungsi dari bilangan Reynolds
Dv av ρ/ μ dan Dv max ρ/μ .
kecepatan rata-rata di atas seluruh penampang pipa tepat 0,5 kali kecepatan maksimum
di pusat seperti yang diberikan oleh keseimbangan momentum shell dalam Persamaan. (2.9-
13) untuk aliran laminar. di sisi lain, untuk aliran turbulen, kurva agak diratakan di tengah
(lihat Gambar 2.10-1) dan kecepatan rata-rata sekitar 0,8 kali dari

Gambar 2.10-1. Distribusi kecepatan fluida melintasi pipa

maksimum. Nilai 0,8 ini sedikit bervariasi, tergantung pada angka Reynolds, seperti yang
ditunjukkan dalam korelasi pada Gambar. 2.10-2. (Catatan: Lihat masalah 2.6-3, di mana

1
nilai 0,817 diturunkan menggunakan hukum daya ).
7
2.10B Penurunan Tekanan dan Kehilangan Gesekan dalam Aliran Laminar
1. Penurunan tekanan dan kerugian karena gesekan. ketika fluida berada dalam aliran laminar
steady-state dalam pipa, untuk fluida Newtonian tegangan geser diberikan oleh Persamaan.
(2.4-2), yang ditulis ulang tentang perubahan dalam radius dr daripada jarak dy, sebagai
berikut
d vz
τ rz =−μ (2.10-1)
dr
Menggunakan hubungan ini dan membuat keseimbangan momentum shell pada fluida di atas

Gambar 2.10-2. Rasio v av/ v max sebagai fungsi dari nomor Reynolds untuk pipa.
shell silinder, persamaan heagen-poiseuille (2.9-11) untuk aliran laminar dari cairan dalam
tabung melingkar diperoleh. Derivasi juga diberikan di bagian 3.6 menggunakan
keseimbangan momentum diferensial. Ini dapat ditulis sebagai
32 μ v ( L2−L1 )
∆ p f =( p 1−p 2 )f = (2.10-2)
D2
Dimana p1adalah tekanan hulu pada titik 1, N/m2; p2, tekanan pada titik 2; v adalah

kecepatan rata-rata dalam tabung, m/s; D berada di dalam diameter m; dan ( L2−L1 ) atau ∆L
adalah panjang tabung lurus, m = m. untuk unit bahasa Inggris, sida tangan kanan Persamaan.
(2.10-2) dibagi dengan gc.
kuantitas ( p1− p2 ) atau ∆ p f adalah hilangnya tekanan karena gesekan kulit. Lalu, untuk
konstan ρ, kerugian gesekan F f adalah

( p1 − p 2 ) f N∙m J (SI)
Ff= = ∨
ρ kg kg
(2.10-3)
ft ∙ lb f
Ff= (English)
lb m
ini adalah kehilangan energi mekanik karena gesekan kulit untuk pipa masuk N ∙ m/kg fluida
dan merupakan bagian dari istilah ∑F untuk kerugian gesekan dalam persamaan

keseimbangan energi mekanik (2.7-28). istilah ini ( p1− p2 ) f untuk kehilangan gesekan kulit

berbeda dari istilah ( p1− p2 ) , karena perubahan kecepatan kepala atau potensi perubahan

kepala dalam Persamaan. (2.7-28). Bagian ∑F yang muncul dari gesekan di dalam saluran
itu sendiri oleh aliran laminar atau turbulen dibahas dalam Bagian 2.10B dan di 2.10C.
Bagian dari kehilangan gesekan karena alat kelengkapan (katup, siku, dll), tikungan, dan
sejenisnya, yang kadang-kadang merupakan bagian besar dari gesekan, dibahas dalam Bagian
2.10F. Perhatikan bahwa jika Persamaan. (2.7-28) diterapkan untuk aliran stabil dalam lurus,

tabung horizontal, kita dapatkan ( p1− p2 ) / ρ=∑ F .

salah satu penggunaan Persamaan. (2.10-2) adalah dalam pengukuran eksperimental
viskositas fluida dengan mengukur penurunan tekanan dan laju aliran volumetrik melalui
tabung dengan panjang dan diameter yang diketahui. sedikit koreksi untuk enegri kinetik dan
efek masuk biasanya diperlukan dalam praktek. Juga, Persamaan. (2.10-2) sering digunakan
dalam pengukuran aliran cairan kecil.

CONTOH 2.10-1. Pengukuran Arus Cairan Kecil

Kapiler kecil dengan diameter bagian dalam 2,22 x 10-3 m dan panjang 0,317 m digunakan
untuk mengukur laju aliran cairan secara kontinu dengan densitas 0f 875 kg/m 3 dan
μ=11.3 x 10−3 Pa∙ s . Pembacaan penurunan tekanan melintasi kapiler selama aliran adalah
0,0655 m air (kepadatan 996 kg/m3). berapakah laju aliran dalam m3/s jika koreksi efek akhir
diabaikan?
Solusi: dengan asumsi bahwa alirannya adalah laminar, Persamaan. (2.10-2) akan digunakan.
Pertama, untuk mengubah ketinggian h dari 0,0655 m air menjadi penurunan tekanan
menggunakan Persamaan. (2.2-4),
kg m
(
∆ p f =hρg=( 0.0655m) 996
m 3 )(
9.80665 2
s )
¿ 640 kg ∙ m/s 2 ∙ m2=640 N /m2

mengganti nilai-nilai berikut ke Persamaan. (2.10-2) dari μ=1.13 x 10−3 Pa ∙ s,

L2−L1=0,317 m, D=2.22 x 10−3 m dan ∆ pf =640 N /m 2 , dan pemecahanuntuk v ,

 32 μ v ( L2 −L1 )
∆ pf=
D2

32 ( 1.13 ×10−3 ) ( v )( 0.317 )

640= ¿¿

v=0.275 m / s

tingkat volumetrik kemudian

D2
laju aliran volumetrik = v π =0.275(π ) ¿¿
4

= 1.066 × 10-6 m3/s

karena diasumsikan bahwa aliran laminar sedang terjadi, angka Reynolds akan dihitung untuk
memeriksanya.

−3
D vρ ( 2.22×10 )(0.275)( 875)
N Rc= = =473
μ 1.13 ×10−3
Oleh karena itu, alirannya adalah laminar sebagai.
2. Penggunaan gesekan untuk kehilangan gesekan dalam aliran laminar. Parameter umum
yang digunakan dalam laminar dan terutama untuk aliran turbulen adalah faktor gesekan
Fanning, f, yang didefinisikan sebagai gaya hambat per area unit permukaan yang dibasahi
(tegangan geser τ s di permukaan) dibagi dengan produk kali kepadatan kepala kecepatan atau

1 2
ρ v . Kekuatannya ∆ p f kali luas penampang πR2 dan luas permukaan dibasahi adalah
2
2 πR ∆ L. Oleh karena itu, hubungan antara penurunan tekanan karena gesekan dan f adalah
pengikut untuk aliran laminar dan turbulen.
∆ p f πR2
/ ρ v2
τs 2 πR ∆ L (2.10-4)
f= 2 =
ρ v /2 2

Mengatur ulang ini menjadi

∆ L v2
∆ p f =4 f ρ (SI)
D 2
(2.10-5)
2
∆L v
∆ p f =4 f ρ (English)
D 2 gc
∆ pf ∆ L v2
F f =¿ =4 f (SI)
ρ D 2
 (2.10-6)
2
∆L v
F f =4 f (English)
D 2 gc

hanya untuk aliran laminar, menggabungkan Persamaan. (2.10-2) dan (2.10-5).

16 16
f= =
N Rc D v ρ / μ
Persamaan (2.10-2), (2.10-5), dan (2.10-7) untuk aliran laminar bertahan hingga bilangan
Reynolds 2100. Di luar itu pada nilai NRc di atas 2100, Persamaan. (2.10-2) dan (2.10-7) tidak
tahan untuk aliran turbulen. untuk Persamaan aliran turbulen. (2.10-5) dan (2.10-6),
bagaimanapun, digunakan secara luas bersama dengan metode empiris untuk memprediksi
faktor gesekan f , seperti yang dibahas pada bagian selanjutnya
CONTOH 2.10-2. Penggunaan Faktor Gesekan dalam Aliran Laminar
Asumsikan kondisi yang diketahui sama seperti pada Contoh 2.10-1 kecuali bahwa kecepatan
0,275 m/s diketahui dan penurunan tekanan ∆ p f diprediksi. Gunakan metode faktor gesekan
kipas.
Solusi : Nomor Reynolds adalah, seperti sebelumnya
−3 3
D vρ (2.22×10 m)(0.275 m/s)(875 kg/m )
N Rc= = =473
μ 1.13 ×10−3 kg/m∙ s
Dari Persamaan. (2.10-7) faktor gesekan f adalah
16 16
f= = =0.0338 (dimensionless)
N Rc 473

Menggunakan Persamaan. (2.10-5) dengan ∆ L= 0.317 m, v=¿ 0.275 m/s, D=22×10−3 m,

ρ=¿ 875 kg/m3,

∆ L v2
∆ p f =4 f ρ =4 (0.0338)(875)(0.317)¿ ¿
D 2
Ini, tentu saja, memeriksa nilai dalam Contoh 2.10-1
Ketika fluida adalah gas dan bukan cairan, persamaan Heagen-Poiseuille (2.10-2) dapat
ditulis sebagai berikut untuk aliran laminar:
π D 4 M ( p21 −p 22)
m= (SI)
128 ¿ ¿
(2.10-8)
4 2 2
π D g c ( p −p )
m=
1
(English)
2
128¿ ¿
Di mana m = kg/s, M = berat molekul dalam kg/kg mol, T = suhu absolut dalam K, dan R =
8314,3 N∙m/kg mol∙K. Dalam satuan bahasa Inggris, R = 1545,3 ft∙ lb f /lb mo ∙ ‫ﹾ‬R.
2.10C Penurunan Tekanan dan Faktor Gesekan dalam Aliran Turbulen
Dalam aliran turbulen, seperti pada aliran laminar, faktor gesekan juga tergantung pada
bilangan Reynolds. Namun, tidak mungkin untuk memprediksi secara teoritis faktor gesekan
Fanning f untuk aliran turbulen seperti yang dilakukan untuk aliran laminar. faktor gesekan
harus ditentukan secara empiris (eksperimental) dan tidak hanya tergantung pada bilangan
Reynolds tetapi juga pada kekasaran permukaan pipa. dalam aliran laminar, kekasaran pada
dasarnya tidak berpengaruh.
Analisis dimensi juga menunjukkan ketergantungan faktor gesekan pada faktor-faktor
ini. Pada bagian 3.11 dan 4.14 metode untuk memperoleh angka tanpa dimesion dan
impotansinya dibahas.
Sejumlah besar data eksperimental tentang faktor gesekan pipa halus dan pipa dengan
berbagai tingkat kekasaran setara telah diperoleh dan data tersebut berkorelasi. Untuk
keperluan desain, prediksi faktor gesekan f dan, karenanya, penurunan tekanan gesekan dari
pipa bundar, bagan faktor gesekan pada Gambar 2.10-3 dapat digunakan. Ini adalah plot log-
log dari f
 Gambar 2.10-3. Faktor gesekan untuk cairan di dalam pipa. [Berdasarkan L. F. Moddy,
Trans. A .S .M .E., 66.671, (1994): Mech. Eng 69, 1005 (1947). Dengan
izin]
versus N Rc. Faktor gesekan ini f kemudian digunakan dalam Persamaan. (2.10-5) dan (2.10-6)
untuk memprediksi kehilangan gesekan ∆ p f atau F f .
∆ L v2
∆ p f =4 f ρ (SI)
D 2
(2.10-5)
2
∆L v
∆ p f =4 f ρ (English)
D 2 gc

∆ pf ∆ L v2
F f =¿ =4 f (SI)
ρ D 2
(2.10-6)
2
∆L v
F f =4 f (English)
D 2 gc
Untuk wilayah dengan nomor Reynolds di bawah 2100, garisnya sama dengan
Persamaan. (2.10-7). Untuk bilangan Reynolds di atas 4000 untuk aliran turbulen, garis
terendah pada Gambar 2.10-3 menunjukkan garis faktor gesekan untuk pipa dan tabung
halus, seperti tabung gelas, dan tabung tembaga dan kuningan yang ditarik. Garis lain untuk
faktor gesekan yang lebih tinggi mewakili garis untuk faktor kekasaran relatif yang berbeda,
ε /D, dimana D adalah diameter pipa dalam m dan ε adalah parameter kekasaran yang
mewakili ketinggian rata-rata dalam m proyeksi kekasaran dari dinding (M 1). Pada Gambar.
2.10-3 nilai-nilai kekasaran setara untuk pipa baru diberikan (M 1). Pipa yang paling umum,
baja komersial, memiliki kekasaran ε =4.6 × 10−5 m(1.5× 10−4 ft).
Pembaca harus dihimbau untuk menggunakan faktor gesekan f dari sumber lain. Faktor
gesekan mengipasi F dalam Persamaan. (2.10-6) adalah yang digunakan di sini. Lainnya
menggunakan faktor gesekan yang mungkin 4 kali lebih besar.
CONTOH 2.10-3. Penggunaan Faktor Gesekan dalam Aliran Turbulen
Suatu cairan mengalir melalui pipa baja komersial lurus horisontal pada 4,57 m/s. Pipa yang
digunakan adalah baja komersial, jadwal 40, 2-in. diameter nominal. Viskositas cairan kami
4,46 cp dan kepadatan 801 kg/m3. Hitung kehilangan gesekan-energi mekanik dalam J/kg
untuk bagian pipa 36,6 m.
Solusi: Data berikut diberikan: Dari Appendiks A.5, D = 0.0525 m, v=4.57 m/ s,
ρ=801 kg/m3, ∆ L = 36.6 m, dan
μ=( 4.46 cp)(1× 10−3 )=4.46 × 10−3 kg /m ∙ s
Angka Reynolds dihitung sebagai

D vρ 0.0525( 4.57)(801)
N Rc= = =4.310 ×10−4 kg/m∙ s
μ 4.46 ×10 −3

Karenanya, alirannya turbulen. Untuk pipa baja komersial dari tabel pada Gambar 2.10-3,
kekasaran setara adalah 4.6 × 10−5 m.

ε 4.6 ×10−5 m
= =0.00088
D 0.0525 m
untuk N Rc sebesar 4,310 x 104, faktor gesekan dari Gambar. 2.10-3 adalah f = 0,0060
Mengganti ke Persamaan. (2.10-6), kerugian gesekan adalah
2
F f =¿ 4 f ∆ L v =4 (0.0060)(36.6)¿ ¿
D 2
Dalam masalah yang melibatkan kehilangan gesekan F f dalam pipa, F f biasanya tidak
diketahui dengan diameter D, kecepatan v dan panjang pipa ∆L diketahui.
Maka solusi langsung dimungkinkan pada Contoh 2.10-3. Namun, dalam beberapa kasus,
gesekan hilang F f sudah diatur oleh kepala cairan yang tersedia. Kemudian jika laju aliran
volumetrik dan panjang pipa ditetapkan, yang tidak diketahui yang akan dihitung adalah
diameternya. Solusi ini adalah dengan coba-coba sejak kecepatan v muncul di kedua N Rc dan
f , yang tidak diketahui. Dalam kasus lain, dengan F f yang lagi diatur, diameter dan panjang
pipa ditentukan. Ini juga dengan coba-coba, untuk menghitung kecepatan. Contoh 2.10-4
menunjukkan metode yang akan digunakan untuk menghitung diameter pipa dengan set F f .
Lainnya (M2) memberikan grafik yang mudah untuk membantu dalam jenis perhitungan ini.
CONTOH 2.10-4. Solusi Trial and Error untuk Menghitung Diameter Pipa
Air di 4.4 ℃ adalah mengalir melalui pipa baja komersial horisontal yang memiliki panjang
305 m pada laju 150 gal/menit. Head of water dan 6.1 m tersedia untuk mengatasi kehilangan
gesekan F f . Hitung diameter pipa.
Solusi : Dari Appendiks A.2 kepadatan ρ=1000 kg/ m3 dan viskositas μ adalah
μ=(1.55 cp) ¿) = 1.55 ×10−3 kg/m∙s
kerugian gesekan F f = (6.1 m) g = (6.1)(9.80665) = 59.82 J/kg

gal 1 ft 3
(
Laju aliran = 150
min )( 7.481 gal )( 160mins ) (0.028317 m / ft )
3 3

= 9.46 ×10−3 m 3 / s
π D2 2
area pipa = m (D tidak diketahui)
4

kecepatan v=¿(9.46 ×10−3 m 3 / s) ( π D 1/ 4 m )= 0.01204

2 2
D
m/ s
2

Solusinya adalah dengan coba-coba sejak v muncul dalam N Rc dan f . Asumsikan D = 0,089
m untuk percobaan pertama.
D vρ 0.01204 ( 1000 )
N Rc= =( 0.089 )
μ ¿¿
Untuk pipa baja komersial dan menggunakan Gambar 2.10-3, ε =4.6 , kemudian
ε 4.6 ×10−5 m
= =0.00052
D 0.089 m
Dari Gbr. 2.10-3 untuk N Rc=8.730× 104 and ε / D=0.00052, f =0.0051 .
subtitusi ke Persamaan. (2.10-6).
2
∆ L v 2 4 ( 0.0051 ) (305 ) ( 0.01204 )
F f =59.82=4 f =
D 2 D ( 2) D4
pemecahan untuk D, D = 0,0945 m. Ini tidak memeriksa nilai yang diasumsikan 0,089 m.
untuk percobaan kedua D akan dianggap 0,0945 m.
0.01204 1000 4
N Rc= ( 0.0945 ) 2 −3
=8.220 ×10
( 0.0945 ) 1.55× 10
ε 4.6 ×10−5 m
= =0.00049
D 0.0945
Dari Gbr. 2.10-3, f =0.0052 .
Dapat dilihat bahwa f tidak banyak berubah dengan N Rc di wilayah turbulen.

4 ( 0.0051 ) ( 305 ) ( 0.01204 )2

F f =59.82=
D ( 2) D4
Memecahkan D = 0,0954m atau 3,75 in. Oleh karena itu, solusi memeriksa nilai diasumsikan
D erat..
2.10D Penurunan Tekanan dan Gesekan dalam Aliran Gas
Persamaan dan metode yang dibahas dalam bagian untuk aliran turbulen di pipa tahan untuk
cairan yang tidak dapat dimampatkan. Mereka juga menahan gas jika densitas (atau tekanan)
berubah kurang dari 10%. Kemudian kepadatan rata-rata, ρav dalam kg/m3, harus digunakan
dan kesalahan yang terlibat akan kurang dari batas yang tidak pasti dalam faktor gesekan f .
Untuk gas, Persamaan. (2.10-5) dapat ditulis ulang sebagai berikut untuk aliran laminar dan
turbulen:
f 4 f ∆ LG 2
( p1− p2 ) = (2.10-9)
D 2 ρav
Dimana ρav adalah kepadatan di pav = ( p1 + p2 ¿ /2. Juga, N Rc yang digunakan adalah DG /μ,
dimana G adalah kg/m2 ∙ s dan merupakan konstanta yang tidak tergantung pada variasi
densitas dan kecepatan untuk gas. Persamaan (2.10-5) juga dapat ditulis untuk gas sebagai
2 2 4 f ∆ LG 2 RT
p1 − p2 = (SI)
DM
(2.10-10)
2
24 f ∆ LG RT
2
p1 − p2 = (English)
g c DM
Dimana R adalah 8314.3 J/kg mol ∙ K atau 1545.3 ft ∙ lb f / lbmol ∙ ° R dan M adalah berat
molekul.
Derivasi Persamaan. (2.10-9) dan (2.10-10) hanya berlaku untuk kasus dengan gas di
mana perubahan tekanan relatif cukup kecil sehingga perubahan besar dalam kecepatan tidak
terjadi. Jika kecepatan keluar menjadi besar, istilah energi kinetik, yang telah dihilangkan,
menjadi penting. Untuk perubahan tekanan di atas sekitar 10%, aliran kompresibel terjadi dan
pembaca harus merujuk ke Bagian 2.11. Dalam aliran adiabatik dalam pipa yang seragam,
kecepatan dalam pipa tidak dapat melebihi kecepatan suara.
CONTOH 2.10-5 Aliran Gas dalam Garis dan Penurunan Tekanan
Gas nitrogen pada 25 ℃ mengalir dalam tabung halus yang memiliki diameter bagian
dalam 0,010 m pada laju 9,0 kg / s∙m2. Panjang tabung adalah 200 m dan alirannya
dapat dianggap isotermal. Tekanan di pintu masuk ke tabung adalah 2,0265 x 10-5 Pa.
Hitung tekanan outlet.
Solusi: viskositas gas dari Appendiks A.3 adalah μ=1.77× 10−5 Pa∙ s pada T = 298.15

K. Tekanan gas masuk p1=2.0265 ×10−5 Pa, G = 9.0 kg/s ∙ m2, D = 0.010 m, M = 28.02
kg/kg mol, ∆ L=200 m, dan R = 8314.3 J/kg mol ∙ K. Dengan asumsi Persamaan. (2.10-10)
berlaku untuk kasus ini dan bahwa penurunan tekanan kurang dari 10%, bilangan Reynolds
adalah
DG 0.010 ( 9.0 )
N Rc= = =5085
μ 1.77 ×10−5
Karenanya, alirannya turbulen. Menggunakan Gambar. 2.10-3, f =0.0090 untuk tabung yang
halus.
Mengganti menjadi Persamaan. (2.10-10),
2 2 4 f ∆ LG2 RT
p1 − p2 =
DM
❑
2
( 2.0265 ×10−5 ) −p 22=4 (0.0090)¿ ¿
4.1067×10 10−p 22=0.5160 ×1010
Memecahkan p2 = 1.895 ×10 5 Pa. Oleh karena itu, Persamaan. (2.10-10) dapat digunakan
karena penurunan tekanan kurang dari 10%.
2.10E Pengaruh Perpindahan Panas pada Faktor Gesekan
Gesekan f yang diberikan pada Gambar 2.10-3 diberikan untuk aliran isotermal, yaitu, tidak
ada perpindahan panas. Ketika fluida dipanaskan atau didinginkan, gradien suhu akan
menyebabkan perubahan sifat fisik fluida, terutama viskositas. Untuk praktik rekayasa,
metode Sieder dan Tate (P1, S3) berikut ini dapat digunakan untuk memprediksi faktor
gesekan aliran non-panas untuk cairan dan gas.
1. Hitung suhu rata-rata curah t a sebagai rata-rata suhu cairan inlet dan oulet curah.
2. Hitung N Rc menggunakan viskositas μa at t a dan gunakan Gambar 2.10-3. untuk
mendapatkan f .
3. Dengan menggunakan suhu dinding tabung t w, tentukan μw di t w.
4. Hitung ψ untuk kasus yang terjadi di bawah ini.
0.17
μa
ψ= ( )
μw
(heating) N Rc > 2100 (2.10-11)

0.11
μ
ψ= a
μw ( ) (cooling) N Rc > 2100 (2.10-12)

0.38
μ
ψ= a
μw ( ) (heating) N Rc < 2100 (2.10-13)

0.23
μa
ψ= ( )
μw
(cooling) N Rc < 2100 (2.10-14)

5. Faktor gesekan akhir diperoleh dengan membagi f dari langkah 2 dengan ψ dari langkah
4.
Oleh karena itu, ketika cairan dipanaskan, ψ lebih besar dari 1,0 dan f akhir menurun.
Cadangan terjadi pada pendinginan cairan.
2.10F Kerugian Gesekan dalam Ekspansi, Kontraksi, dan Perlengkapan Pipa
Kehilangan gesekan kulit dalam aliran melalui pipa lurus dihitung dengan menggunakan
faktor gesekan Fanning. Namun, jika kecepatan fluida berubah dalam arah atau besarnya,
kerugian gesekan tambahan terjadi. Ini hasil dari turbulensi tambahan yang berkembang
karena vortisitas dan faktor lainnya. Metode untuk memperkirakan kerugian ini dibahas di
bawah.
1. Kerugian pembesaran yang tiba-tiba. Jika penampang pipa membesar secara bertahap,
sangat sedikit atau tidak ada kerugian tambahan yang terjadi. Jika perubahan tiba-tiba, itu
menghasilkan kerugian tambahan karena pusaran yang terbentuk oleh jet yang meluas di
bagian yang diperbesar. Kehilangan gesekan ini dapat dihitung dengan mengikuti untuk
aliran turbulen di kedua bagian. Persamaan ini. (2.8-36) diturunkan dalam Contoh 2.8-4.
( v1 −v 2 ) 2 A1 2 v 21 v21 J
h ex =
2α ( = 1− )
A2 2 α
=K ex
2 α kg
(2.10-15)

Di mana h ex adalah kehilangan gesekan dalam J / kg, Kex adalah ekspansi-rugi yang efisien
dan = (1− A1/ A2)2, v1 adalah kecepatan hulu di area yang lebih kecil dalam m/s, v 2 adalah
kecepatan hilir, dan α = 1.0 jika aliran adalah laminar di kedua bagian, faktor α dalam
persamaan menjadi 1/2. Untuk unit bahasa Inggris sisi kanan Persamaan. (2.10-15) dibagi
dengan gc. Juga h = ft∙ lb f /lb m.
2. Kerugian kontraksi mendadak. Ketika penampang pipa tiba-tiba berkurang, aliran
tidak dapat mengikuti sudut tajam, dan kerugian gesekan tambahan karena pusaran terjadi.
Untuk aliran turbulen, ini diberikan oleh
A2 v 21 v2 J
(
h c =0.55 1− )∙
A1 2 α
=K c 2
2 α kg
(2.10-16)

Di mana hc adalah kehilangan gesekan, α = 1.0 untuk aliran turbulen, v 2 adalah kecepatan
rata-rata di bagian yang lebih kecil atau hilir, dan K c adalah koefisien kontraksi-kehilangan
(P1) dan kira-kira sama dengan 0,55 (1- A2/ A2). Untuk aliran laminar, persamaan yang sama

1
dapat digunakan dengan α = (S2). Untuk unit bahasa Inggris sisi kanan dibagi oleh gc .
2

TABEL 2.10-1 Kehilangan Gesekan untuk Aliran Turbulen Melalui Katup dan Fiting
3. Kerugian dalam fitting dan katup. Alat kelengkapan dan katup pipa juga mengganggu
jalur aliran normal pipa dan menyebabkan kerugian gesekan tambahan. Dalam pipa pendek
dengan banyak fiting, kehilangan gesekan dari fiting ini bisa lebih baik daripada di pipa lurus.
Kehilangan gesekan untuk fiting dan katup diberikan oleh persamaan berikut:
v 21
h f =K f r (2.10-17)
2
Di mana Kf adalah faktor kehilangan untuk fitting atau katup dan v1 adalah kecepatan rata-
rata dalam pipa yang mengarah ke fitting. Nilai eksperimental untuk K f diberikan pada Tabel
2.10-1 untuk aliran turbulen (P1) dan pada Tabel 2.10-2 untuk aliran laminar.
Sebagai metode alternatif, beberapa teks dan referensi (B1) memberikan data untuk
kerugian pada fiting sebagai panjang pipa yang setara dalam diameter pipa. Data-data ini,
juga diberikan dalam Tabel 2.10-1, disajikan sebagai Le/D, di mana Le adalah panjang setara
pipa lurus di m yang memiliki rugi gesekan yang sama dengan fitting, dan D adalah diameter
pipa bagian dalam di m. Nilai K dalam Persamaan. (2.10-15) dan (2.10-16) dapat dikonversi
ke nilai Le/D dengan mengalikan K dengan 50 (P1). Nilai Le untuk fiting hanya ditambahkan
ke panjang pipa lurus untuk mendapatkan total panjang pipa lurus setara untuk digunakan
dalam Persamaan. (2.10-6).
4. Kerugian gesekan dalam persamaan keseimbangan mekanik-energi. Kerugian gesekan
dari gesekan dalam pipa lurus (gesekan Fanning), kerugian pembesaran, kerugian kontraksi,
dan kerugian pada fitting dan katup semuanya tergabung dalam jangka ∑ F Persamaan. (2.7-
28) untuk keseimbangan energi-mekanik, sehingga
 ∆ L v2 v 21 v 22 v 21
∑ F=¿ 4f + K ex + K c + K f (2.10-18)
D 2 2 2 2
Jika semua kecepatan, v, v1 , dan v 2 sama, maka faktorisasi, Persamaan. (2.10-18) menjadi,
untuk kasus khusus ini,
v
∑ F=(4 f ∆DL + K ex+ K c+ K f ) 22 (2.10-19)

Penggunaan persamaan keseimbangan energi mekanik (2,7-28) bersama dengan Persamaan.

(2.10-18) akan ditampilkan dalam contoh berikut.
CONTOH 2.10-6. Kerugian Gesekan dan Keseimbangan Mekanis-Energi
Tangki penyimpanan yang ditinggikan mengandung air pada 82,2 seperti yang
ditunjukkan pada Gambar. 2.10-4. Diinginkan memiliki laju pelepasan pada titik 2
dari 0,223 ft3 / s. Apa yang harus menjadi tinggi H dalam ft dari permukaan air dalam
tangki relatif terhadap

TABEL 2.10-2. Rugi Gesekan untuk Aliran Laminar Melalui Katup

dan Fitting (K1)
 GAMBAR 2.10-4. Diagram alir proses misalnya 2.10-6.
titik pembuangan? pipa yang digunakan adalah pipa baja komersial, jadwal 40, dan panjang
bagian lurus pipa ditampilkan.
Solusi: Persamaan keseimbangan energi-mekanik (2.7-28) ditulis antara titik 1 dan 2.
g v 21 p1 p2 g v 22
z 1= + + (
g c 2 αgc p1 p2
− )
−W s =z 2 +
g c 2 αgc
+∑ F (2.10-20)

Dari Appendiks A.2, untuk air, ρ = 0.907(62.43) = 60.52 lb m /ft 3 dan μ = 0.347 cp =
0.347(6.7197 x 10-4 lb m /ft ∙ s. diameter pipa adalah
4.026
Untuk 4-in. pipa: D 3= =0.3353 ft ; A3 =0.0884 ft 2
12
2.067
Untuk 2-in. Pipa: D 4 = =0.1722 ft ; A 4=0.02330 ft 2
12
Kecepatan di 4-in dan 2-in. pipa adalah:

0.223 ft 3 /s
v3 = =2.523 ft / s (4-in. pipa)
0.0884 ft 2
0.223
v 4= =9.57 ft /s (2-in. pipe)
0.02330

Istilah ∑F untuk kerugian gesekan dalam sistem meliputi: (1) kehilangan kontraksi pada
saat keluar tangki, (2) gesekan pada 4-in. pipa lurus, (3) gesekan dalam 4-in. siku, (4)
kehilangan kontraksi dari 4-in. hingga 2-in. pipa, (5) gesekan pada 2-in. pipa lurus, dan (6)
gesekan pada dua 2-in. siku. Perhitungan untuk enam item adalah sebagai berikut.

1. Kehilangan kontraksi pada saat keluar tangki. Dari Persamaan. (2.10-16) untuk kontraksi
dari
Luas penampang A1ke A3 sejak A1, tangki sangat besar dibandingkan dengan A3,

A3
(
K c =0.55 1−
A1)=0.55 (1−0 )=0.55

v 23 2
( 2.523 )
h c =K c = =0.55 =0.054 ft ∙ lb f /lb m
2 gc 2(32.174)

2. Gesekan pada 4-in. pipa. Nomor Reynolds adalah

D 3 v 3 ρ 0.3353(2.523)( 60.52) 5
N Rc= = =2.193 ×10
μ 2.33 ×10 −4

Karenanya, alirannya turbulen. Dari Gbr. 2.10-3, ε =4.6 × 10−5 m (1.5 ×10−4 ft ).
ε 0.00015
= =0.000448
D 3 0.3353
Kemudian, untuk NRc = 219 300, faktor gesekan kipas f = 0,0047. Mengganti menjadi
Persamaan. (2.10-16) untuk ∆L = 10.0 ft dari pipa 4-in,
2
∆ L v2 20.0 ( 2.523 ) ft ∙ lb f
F f =4 f =4 (0.0047) =0.111
D 2 gc 0.3353 2(32.174) lb m
3. Gesekan dalam 4-in. siku, Dari Tabel 2.10-1, Kf = 0.75. Kemudian, gantikan dengan Pers.
(2.10-17)
∆ L v2 (2.523 )2 ft ∙ lb f
h f =K f =0.75 =0.074
D 2 gc 2(32.174 ) lb m
4. Kehilangan kontraksi dari 4- ke 2-in. pipa. Menggunakan Persamaan. (2.10-16) lagi untuk
kontraksi dari area penampang A3 ke A 4,
A4 0.02330
K c =0.55 1−( A3 )
=0.55 1− (
0.0884
=0.405 )
v 24 2
( 9.57 ) ft ∙ lb f
h c =K c = =0.405 =0.575
2 gc 2 ( 32.174 ) lbm
5. Gesekan pada 2-in. pipa. Nomor Reynolds adalah
D 3 v 3 ρ 0.1722( 9.57)(60.52) 5
N Rc= = =4.820 ×10
μ 2.33 ×10 −4

ε 0.00015
= =0.00087
D 3 0.1722
Faktor gesekan mengembang dari Gbr. 2.10-3 adalah f = 0.0048. Total panjang ∆L = 125
+ 10 + 50 = 185 ft. Mengganti menjadi Persamaan. (2.10-6).
∆ L v2 185 ( 9.57 )2 ft ∙lb f
F f =4 f =4 (0.0048) =29.4
D 2 gc (0.1722)(2)(32.174) lb m
6. Gesekan dalam dua 2-in. siku. Untuk K f = 0,75 dan dua siku,
2
2 ( 0.75 ) ( 9.57 )2 ft ∙lb f
h f =¿ 2 K f v = =2.136
2 gc 2(32.174) lb m
Total kerugian gesekan ∑ F adalah jumlah item (1) sampai (6).

∑ F=0.054+0.111+0.074+ 0.575+29.4+2.136
¿ 32.35 ft ∙lb f /lbm

Menggunakan sebagai datum level z 2, z 1 = H ft, z 2 = 0. Karena aliran turbulen ada, α =

1.0. Juga, v1 = 0 dan v 2 = v 4 = 9,57 ft/s. Karena p1 dan p2 keduanya pada tekanan 1 atm

abs dan p1 = p2,

p 1 p2
− =0
ρ ρ
Juga, karena tidak ada pompa yang digunakan, W s = 0. Mengganti nilai-nilai ini ke
dalam Persamaan. (2.10-20),
g 1 ( 9.57 )2
H +0+0−0=0+ +32.35
gc 2 ( 32.174 )
Penyelesaian, H (g/ gc ) = 33,77 ft∙ lb f /lb m (100,9 J / kg) dan H adalah ketinggian air
33,77 (10,3 m) di atas saluran pembuangan.
CONTOH 2.10-7. Kerugian Gesekan dengan Pompa dalam Keseimbangan
Mekanis-Energi
Air pada 20℃ sedang dipompa dari tangki ke tangki ditinggikan pada tingkat 5,0 x
10-3 m3/s. Semua perpipaan pada Gambar. 2.10-5 adalah 4-in. Jadwalkan 40 pipa.
Pompa memiliki efisiensi 65%. Hitung daya kW yang dibutuhkan untuk pompa.

Solusi: Persamaan keseimbangan energi-mekanik (2.7-28) ditulis antara titik 1 dan 2,

dengan titik 1 sebagai bidang referensi.
1 2 2 p2 − p1
( v 2 −v 1 )+ g ( z2 −z1 ) + + ∑ F+W s=0 (2.7-28)
2α av av
ρ
Dari Appendiks A.2 untuk air, p=998.2 kg/ m3 , μ=1.005× 10−3 Pa ∙ s .
Untuk 4-in. pipa dari Appendiks A.5, D = 0.1023 m dan A = 8.219×10−3 m2.
Kecepatan dalam pipa adalah v=5.0 ×10−3 /(8.219 ×10−3 )=0.6083 m/s .
Nomor Reynolds adalah
D vρ 0.1023(0.6083)(998.2)
N Rc= = =6.181× 104
μ 1.005× 10−3

Karenanya, alirannya turbulen

 GAMBAR 2.10-5. Diagram alir proses untuk Contoh 2.10-7.

∑ F untuk kerugian gesekan meliputi: (1) kehilangan kontraksi pada saat keluar tangki, (2)
gesekan pada pipa lurus, (3) gesekan pada dua siku, dan (4) kerugian ekspansi pada pintu
masuk tangki.
1. Kehilangan kontraksi pada saat keluar tangki. Dari Persamaan. (2.10-16) untuk kontraksi
dari A1 besar ke A2 kecil,
A4
K c =0.55 1− ( A3 )
=0. 5 5 ( 1−0 )=0.55
2
v2 ( 0.6083 )
h c =K c =( 0.55 ) =0.102 J / kg
2α 2 ( 1.0 )

2. Gesekan pada pipa lurus. Dari Gbr. 2.10-3, ε =4.6 × 10−5m dan ε /D = 4.6 ×10−5/0.1023 =
4
0.00045. Kemudian untukN Rc=6.181×10 , f =0.0051. Mengganti menjadi Persamaan.

(2.10-6) untuk ∆ L = 5 + 50 + 15 + 100 = 170 m,

2
∆ L v2 170 ( 0.6083 )
F f =4 f =4 ( 0.0051 ) =6.272 J / kg
D 2 0.1023 2
3. Gesekan pada dua siku. Dari Gbr. 2.10-1, K f =0.75 .Kemudian, gantikan dengan Pers.
(2.10-7) untuk dua siku,
 2 2
h f =¿ 2 K f v =2. ( 0.75 ) ( 0.6083 ) =0.278 J / kg
2 2
4. Kehilangan ekspansi di pintu masuk tangki. Menggunakan Persamaan. (2.10-15),

A1 2
(
K ex = 1−
A2 )
=( 1−0 )2 =1.0

2
v2 ( 0.6083 )
h ex =K ex =1.0 =0.185 J / kg
2 2

Total kerugian gesekan adalah ∑ F

∑ F=0.102+ 6.272+ 0.278+ 0.185=6.837 J /kg

Mengganti menjadi Persamaan. (2.7-28), di mana ( v 21−v 22) = 0 dan ( p2− p1 ) =0 ,

0 + 98.06(15.0 – 0) + 0 + 6.837 + W s = 0

Penyelesaian, W s = -153,93 J / kg. Laju aliran massa adalah m = 5,0 x 10-3 (99,8) = 4,991
kg/s. Menggunakan Persamaan. (2.7-30),
W s =-η W p

-153.93 = -0.65 W p

Penyelesaian, W p =236.8 J/kg . Daya pompa kW adalah

4.991 ( 236.8 )
Pompa Kw = m W p = =1.182 kW
1000

2.10G Rugi Gesekan pada Saluran Non-Lingkaran

Kehilangan gesekan dalam saluran lurus panjang atau saluran penampang noncircular dapat
diperkirakan dengan menggunakan persamaan yang sama yang digunakan untuk pipa
melingkar jika diameter dalam bilangan Reynolds dan dalam persamaan faktor gesekan
(2.10-6) diambil sebagai diameter setara. Diameter ekivalen D didefinisikan sebagai empat
kali jari-jari hidrolik r g. Jari-jari hidrolik didefinisikan sebagai rasio luas penampang dari luas
penampang saluran terhadap keliling saluran yang dibasahi saluran hanya untuk aliran
turbulen. Karenanya,
cross-sectional area of channel
D = 4r H = 4 (2.10-21)
wetted perimeter of channel
Misalnya, untuk tabung melingkar,

4 ( πD2 /4 )
D= =D
πD
Untuk ruang annular dengan diameter luar D1 dan di dalam D2,

4 ( πD 12 /4 −πD 22 /4 )
D = = D 1−D 2 (2.10-22)
πD 1 + πD 2

Untuk saluran sisi persegi panjang a dan b ft.

4(ab) 2ab
D = = (2.10-23)
2a+2b a+b
Untuk saluran terbuka dan sebagian saluran diisi dalam aliran turbulen, diameter dan
Persamaan setara. (2.10-6) juga digunakan (P1). Untuk persegi panjang dengan kedalaman
cairan y dan lebar b,
4(by)
D = (2.10-24)
b+2y
Untuk aliran kedalaman yang lebar dan dangkal y.
D = 4y (2.10-25)
Untuk aliran laminar dalam saluran yang beroperasi penuh dan di saluran terbuka dengan
berbagai bentuk penampang selain lingkaran, persamaan diberikan di tempat lain (P1).
2.10H Bagian pintu masuk pipa
Jika profil kecepatan di daerah pintu masuk sebuah tabung adalah datar, panjang tertentu dari
tabung diperlukan untuk profil kecepatan yang akan dibuat sepenuhnya. Panjang ini untuk
pembentukan aliran berkembang sepenuhnya disebut panjang transisi atau panjang enty. Ini
ditunjukkan pada Gambar. 2.10-6 untuk aliran laminar. Pada saat masuk, profil kecepatannya
datar; Yaitu, kecepatannya sama di semua posisi. Saat fluida mengalir ke bawah tabung,
ketebalan lapisan batas meningkat hingga akhirnya mereka bertemu di tengah pipa dan profil
kecepatan parabola sepenuhnya terbentuk.
Panjang entri perkiraan Ledari pipa yang memiliki diameter D untuk sepenuhnya

GAMBAR 2.10-6. Profil kecepatan di dekat pintu masuk pipa untuk aliran laminar.
profil kecepatan yang dikembangkan untuk dibentuk dalam aliran laminar adalah (L2)
Le
=0.0575 N Rc(2.10-26)
D
Untuk aliran turbulen, tidak ada relasi yang tersedia untuk memprediksi panjang entri untuk
profil kecepatan turbulen yang dikembangkan. Sebagai perkiraan, panjang entri hampir tidak
tergantung dari angka Reynolds dan sepenuhnya dikembangkan setelah 50 diameter hilir.
CONTOH 2.10-8. Panjang Masuk untuk Cairan dalam Pipa
air pada 20 ℃ mengalir melalui tabung yang memiliki diameter 0,010 m pada kecepatan 0,10
m/s.
(a) Hitung panjang entri
(B) Hitung panjang entri untuk aliran turbulen.
Solusi: untuk bagian (a), dari apendiks A.2, ρ=998.2 kg / m3 , μ=1.005 ×10−3 Pa ∙ s .

D vρ 0.01 ( 0.10 ) ( 998.2 )

N Rc= = =993.2
μ 1.005× 10−3
Menggunakan Persamaan. (2.10-26) untuk aliran laminar

Le L e
= =0.0575 ( 993.2 )=57.1
D 0.01
Karenanya, Le =0.571 m
Untuk aliran turbulen di bagian (b), Le =50 ( 0.1 )=0.50 m .
Penurunan tekanan atau faktor gesekan pada panjang masuk lebih besar dari pada aliran
yang berkembang penuh. Untuk aliran laminar, faktor gesekan paling tinggi di pintu masuk
(L2) dan berkurang dengan lancar ke nilai aliran yang dikembangkan sepenuhnya. Untuk
aliran turbulen akan ada beberapa bagian dari pintu masuk di mana lapisan batas adalah
laminar dan profil faktor gesekan sulit untuk diungkapkan. Sebagai perkiraan faktor gesekan
untuk panjang entri dapat diambil dua sampai tiga kali nilai faktor gesekan dalam aliran yang
dikembangkan sepenuhnya.
2.10I Pemilihan Ukuran Pipa
Dalam sistem perpipaan proses besar atau kompleks, ukuran optimal pipa yang akan
digunakan untuk situasi tertentu tergantung pada biaya relatif dari investasi modal, daya,
perawatan, dan sebagainya. Bagan tersedia untuk menentukan ukuran optimal (PI) ini.
Namun, untuk perkiraan instalasi kecil biasanya cukup akurat. Tabel nilai repsentatif rentang
kecepatan dalam pipa ditunjukkan pada Tabel 2.10-3.
Tabel 2.10-3. Kisaran Representatif Kecepatan di Pipa Baja
\
