Praktikum Teknik Sistem Tenaga

Teknik Tegangan Tinggi Semester Genap 2020/2021

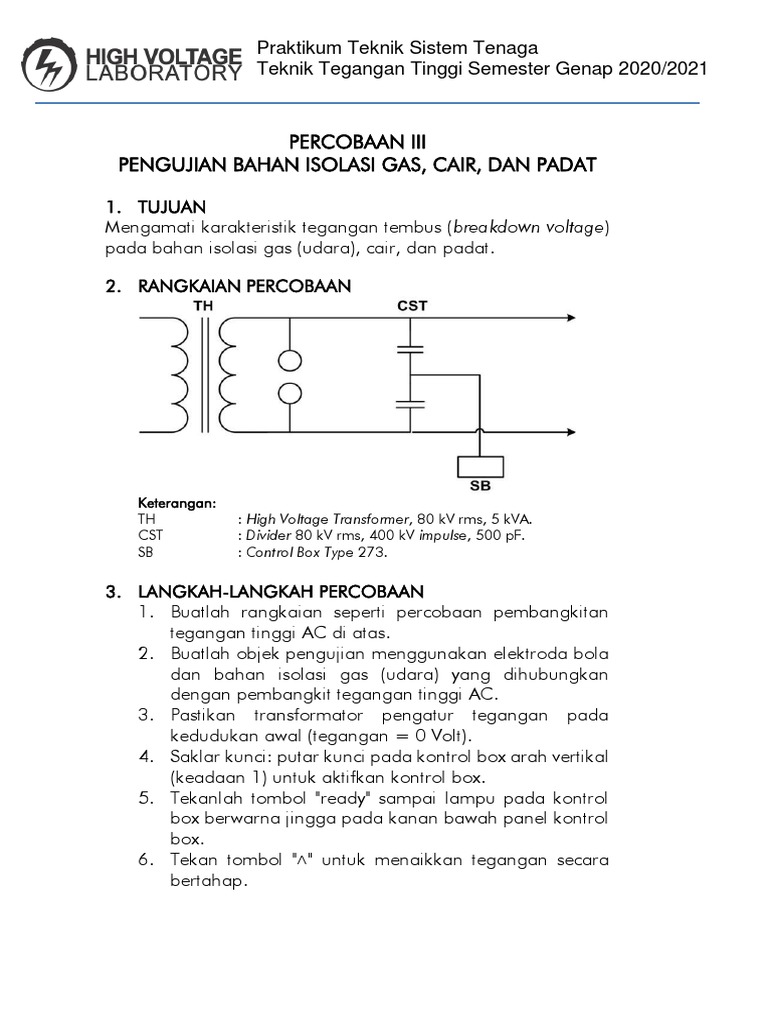

PERCOBAAN III
PENGUJIAN BAHAN ISOLASI GAS, CAIR, DAN PADAT

1. TUJUAN
Mengamati karakteristik tegangan tembus (breakdown voltage)
pada bahan isolasi gas (udara), cair, dan padat.

2. RANGKAIAN PERCOBAAN

Keterangan:
TH : High Voltage Transformer, 80 kV rms, 5 kVA.
CST : Divider 80 kV rms, 400 kV impulse, 500 pF.
SB : Control Box Type 273.

3. LANGKAH-LANGKAH PERCOBAAN
1. Buatlah rangkaian seperti percobaan pembangkitan
tegangan tinggi AC di atas.
2. Buatlah objek pengujian menggunakan elektroda bola
dan bahan isolasi gas (udara) yang dihubungkan
dengan pembangkit tegangan tinggi AC.
3. Pastikan transformator pengatur tegangan pada
kedudukan awal (tegangan = 0 Volt).
4. Saklar kunci: putar kunci pada kontrol box arah vertikal
(keadaan 1) untuk aktifkan kontrol box.
5. Tekanlah tombol "ready" sampai lampu pada kontrol
box berwarna jingga pada kanan bawah panel kontrol
box.
6. Tekan tombol "˄" untuk menaikkan tegangan secara
bertahap.
 Praktikum Teknik Sistem Tenaga
Teknik Tegangan Tinggi Semester Genap 2020/2021

7. Bila sampai terjadi loncatan atau bunga api listrik pada

objek yang dites, maka instalasi akan padam dengan
sendirinya. Pemadaman ini mengakibatkan
berubahnya tombol protection unit. Tombol ini harus
direset dahulu sebelum percobaan dilakukan.
8. Lakukan percobaan di atas dengan menggunakan
elektroda runcing dan datar.
9. Lakukan percobaan berulang dengan mengganti
bahan isolasi menjadi padat menggunakan isolasi
keramik dengan ketebalan yang ditentukan.
10. Lakukan percobaan berulang dengan mengganti
bahan isolasi menjadi cair menggunakan minyak trafo.
Catat hasilnya pada tabel di bawah ini.

4. HASIL PERCOBAAN
1. Bahan Isolasi Gas (Udara)
Jarak Tegangan
Jenis
No Elektroda Tembus
Elektroda
(cm) (kV)

Bola

Runcing

Datar
 Praktikum Teknik Sistem Tenaga
Teknik Tegangan Tinggi Semester Genap 2020/2021

2. Bahan Isolasi Padat

Jarak
Jenis Tegangan
No Elektroda
Elektroda Tembus (kV)
(cm)

Bola

Runcing

Datar

3. Bahan Isolasi Cair

Jarak
Jenis Tegangan
No Elektroda
Elektroda Tembus (kV)
(cm)

Bola

Runcing

Datar

5. TUGAS MODUL
1. Buatlah grafik tegangan tembus sebagai fungsi dari
setiap elektroda (bola, datar, runcing) pada bahan
isolasi padat. Buatlah linearisasi grafiknya.
2. Bandingkan penggunaan ketiga jenis elektroda di atas
untuk bahan isolasi yang sama (ambil salah satu
contoh bahan isolasi), bagaimana proses besar
tegangan pelepasannya? Jelaskan!
3. Bandingkan penggunaan ketiga jenis bahan isolasi
pada jenis elektroda yang sama, kemudian urutkan
 Praktikum Teknik Sistem Tenaga
Teknik Tegangan Tinggi Semester Genap 2020/2021

bahan isolasi mulai dari tegangan tembus terbesar

hingga terkecil!
