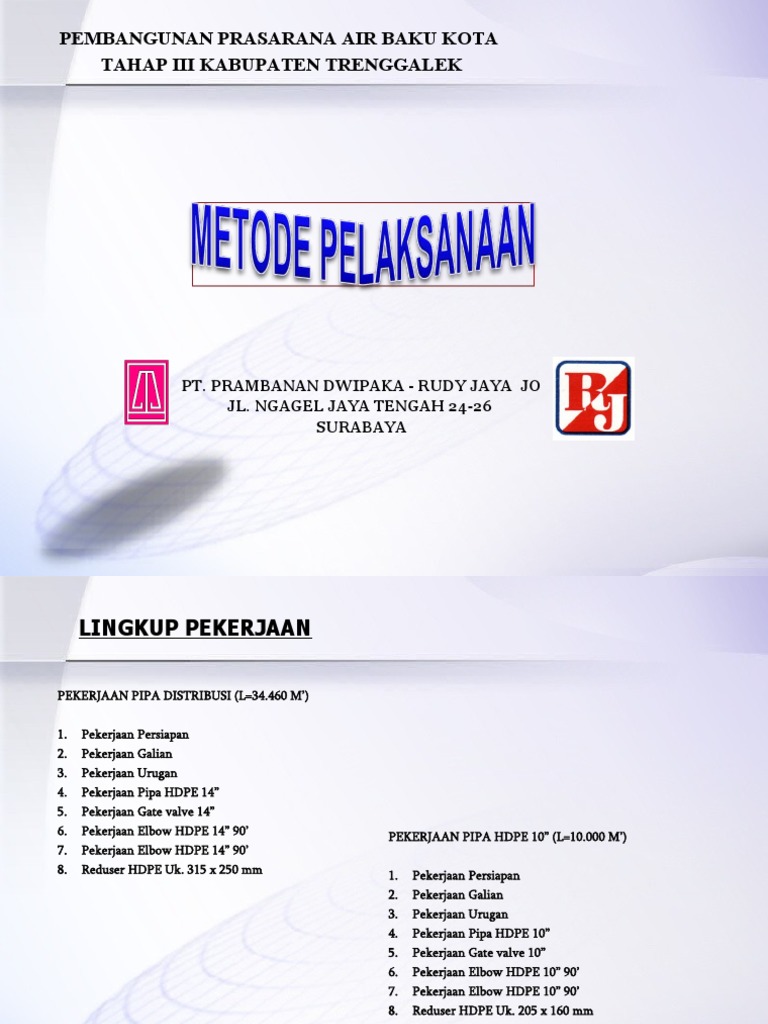

PEMBANGUNAN PRASARANA AIR BAKU KOTA

TAHAP III KABUPATEN TRENGGALEK

PT. PRAMBANAN DWIPAKA - RUDY JAYA JO

JL. NGAGEL JAYA TENGAH 24-26
SURABAYA
 LINGKUP PEKERJAAN

PEKERJAAN PIPA DISTRIBUSI (L=34.460 M’)

1. Pekerjaan Persiapan
2. Pekerjaan Galian
3. Pekerjaan Urugan
4. Pekerjaan Pipa HDPE 14”
5. Pekerjaan Gate valve 14”
6. Pekerjaan Elbow HDPE 14” 90’ PEKERJAAN PIPA HDPE 10” (L=10.000 M’)
7. Pekerjaan Elbow HDPE 14” 90’
8. Reduser HDPE Uk. 315 x 250 mm 1. Pekerjaan Persiapan
2. Pekerjaan Galian
3. Pekerjaan Urugan
4. Pekerjaan Pipa HDPE 10”
5. Pekerjaan Gate valve 10”
6. Pekerjaan Elbow HDPE 10” 90’
7. Pekerjaan Elbow HDPE 10” 90’
8. Reduser HDPE Uk. 205 x 160 mm
 LINGKUP PEKERJAAN

PEKERJAAN PIPA HDPE 6” (L=23.000 M’) PEKERJAAN BAK PELEPAS TEKAN (4 UNIT)

1. Pekerjaan Persiapan 1. Pekerjaan Persiapan

2. Pekerjaan Galian 2. Pekerjaan Galian
3. Pekerjaan Urugan 3. Pekerjaan Urugan
4. Pekerjaan Pipa HDPE 6” 4. Pekerjaan Beton K125
5. Pekerjaan Gate valve 6” 5. Pekerjaan Beton K175
6. Pekerjaan Elbow HDPE 6” 90’ 6. Pekerjaan Elbow sochet GL. 2”
7. Pekerjaan Elbow HDPE 6” 90’ 7. Pipa galvanis dia. 2”

PEKERJAAN JEMBATAN

1. Pekerjaan Persiapan
2. Pekerjaan Galian
3. Pekerjaan Urugan
4. Pekerjaan Beton K.175
5. Pengadaan & pemasangan Pipa Galvanis
6. Besi Kanal C & L
 METODE PENYAMBUNGAN PIPA HDPE

HDPE Memiliki keunggulan dibanding Oh ya type penyambungannya juga

pendahulunya (PVC) dari sisi daya tahan unik, ada 4 cara penyambungan pipa
dan flexibilitasnya (pipa HDPE bisa di HDPE ini, yaitu
deliver dalam keadaan roll/gulungan per •Stubb Welding
100 meter, tidak demikian halnya dengan •Compression joint
pipa PVC yang dikemas dalam bentuk •Electroda joint
batangan)

Stubb welding adalah model

penyambungan dengan cara
memanaskan kedua ujung pipa hingga
meleleh, kemudian saat masih panas
di pertemukan keduanya sambil
ditekan, persisnya begini :
 METODE PENYAMBUNGAN PIPA HDPE

Stubb welding adalah model

penyambungan dengan cara
memanaskan kedua ujung pipa hingga
meleleh, kemudian saat masih panas
di pertemukan keduanya sambil
ditekan, persisnya begini :

1. Mula2 letakkan kedua ujung pipa yang

akan di sambung ke dalam alat static yang
memiliki kemampuan hidrolik

2. Pastikan kedua ujung pipa yang akan di

sambung itu rata dan bersih (dalam hal ini di
gunakan pemotong/perata pipa)
METODE PENYAMBUNGAN PIPA HDPE

3. Lalu selipkan alat disc pemanas dan pemanasan

bisa dimulai Pemanasan di lakukan hingga cukup
(biasanya 15 menit) hingga nampak lelehan pipa

4. Copot disc pemanas, pertemukan kedua pipa,

dan tekan lelehan pipa dengan rata.
 METODE PENYAMBUNGAN PIPA HDPE

Compression joint adalah type

penyambungan dengan menggunakan
fitting berulir, kelebihan sistem ini adalah
kemudahan instalasi, kerugiannya adalah
harga masih relatif mahal untuk
pengadaan fittingnya, proses
penyambungannya antara lain:

1. Siapkan Fitting yang akan di

sambung

2. Buka semua sambungan fittingnya

Masukkan terlebih dahulu penutup,
diikuti dengan “si putih” lalu rubber
ring
METODE PENYAMBUNGAN PIPA HDPE

3. Pertemukan penutup dengan cara

mengulir.

Electroda joint adalah penyambungan

dengan menggunakan socket yang
telah memiliki elektroda pemanas
untuk melekatkan socket tersebut.
Pekerjaan Persiapan

Dari titik BM1 & BM2 yang telah ada, dilakukan cross check ulang.
Alat yang digunakan adalah theodolite lengkap dengan statipnya.
Dibuat bowplank, sebagai acuan untuk menentukan elevasi lantai
bangunan. Juga untuk menentukan titik-titik as bangunan.
Dibuat pathok beton permanent.
Dibuat titik duga awal,
Dibuat pula titik as bangunan.
Selanjutnya dilakukan :
Penentuan jalur sirkulasi material
Penentuan Lokasi direksi keet, gudang.
Pengadaan Sumber Air kerja & Listrik kerja.
Semua pekerjaan diatas, diketahui dan atas persetujuan Konsultan
PEKERJAAN TANAH
PEKERJAAN TANAH
Pekerjaan Galian Tanah

• Sebelum pelaksanaan galian terlebih dahulu dipasang patok – patok / batas –

batas galian
• Pekerjaan Galian Tanah dengan menggunakan tenaga manusia
• Galian disesuaikan dengan lebar pipa dan kedalamannya sesuai dengan RKS
• Hasil galian ditempatkan tak jauh dari galian karena diperlukan untuk
timbunan kembali
• Pada saat galian selesai dilanjutkan dengan Leveling galian dengan alat ukur
• Urug tanah kembali dilakukan setelah pipa selesai ditanam
• Urugan tanah dipilih tanah yang cukup bagus terhindar dari semak, akar dan
material lainnya.
 KESELAMATAN
KESEHATAN
KEAMANAN
PROYEK

PT. PRAMBANAN DWIPAKA-RUDY JAYA JO

JL. NGAGEL JAYA TENGAH 24-26
SURABAYA
SISTEM MANAJEMEN MUTU
PT. PRAMBANAN DWIPAKA – PT. RUDY JAYA telah mengimplementasikan Sistem
Manajemen Mutu ISO 9001:2000 dan mendapat sertifikat dari URS Quality Assurance.
Sistem Manajemen Mutu tersebut diterapkan juga untuk penyusunan Sistem
Manajemen Mutu Proyek pada proyek Kantin & Kantor PT.Beiersdorf Indonesia
SISTEM MANAJEMEN
MUTU PROYEK

RENCANA MUTU PROYEK QUALITY ASSURANCE QUALITY CONTROL

PROJECT QUALITY PLAN Audit Sistem Manajemen Mutu – Check List Pekerjaan
– Kebijakan Mutu & K3L  Audit Internal – Non Conformance Product
– Sasaran Mutu & K3L  Audit Eksternal – Corrective and Preventive
– Dfinisi
Action
– Quality System tentang :
– Ringkasan Spesifikasi
– Records
Penerapan Sistem Manajemen
– Prosedur Koordinasi Mutu di Proyek
– Identifikasi Produk
– Rencana Inspeksi & Test
– Struktur Organisasi Proyek
– Uraian Tugas & Tanggung jawab
– Daftar Prosedur & Petunjuk Kerja
– Sistem K3L

DIAGRAM SISTEM MANAJEMEN MUTU PROYEK

Kita, segenap jajaran PT. PRAMBANAN DWIPAKA- RUDY
JAYA, selalu mengemban kepercayaan dengan :
 meningkatkan mutu cara kerja dan hasil kerja;
 melaksanakan kegiatan sesuai dengan ketentuan dan
mencegah ketidak sesuaian pada semua tahapan;
 melaksanakan norma-norma perlindungan kerja dan
lingkungan serta menciptakan tempat kerja yang
aman, sehat dan bebas resiko kecelakaan;
 melakukan perbaikan kinerja mutu dan K3L secara
berkesinambungan.
Surabaya, 26 Peb. 2009
PT. PRAMBANAN DWIPAKA – RUDY JAYA

ttd

Ir. Prajitno Pudijohartono

Direktur Utama
PROJECT QUALITY PLAN

UNTUK MENCEGAH KETIDAK SESUAIAN PEKERJAAN DISETIAP TAHAPAN,

DILAKSANAKAN PENGENDALIAN MUTU SEPERTI BERIKUT :

Incoming Inspection :
Pengendalian Pada Setiap
Permulaan Kerja dan keda-
Tangan bahan
Inprocess Inspection
Pengendalian Pada setiap
Proses Pekerjaan
Final Inspection
Pengendalian Pada Akhir
Proses Pekerjaan
PROJECT QUALITY PLAN
Flowchart INCOMING Inspection
MULAI A

Penentuan Jenis Stock Material

Bahan

FINISH

Request
NO Material /
Persetujuan
Pemasok
Material/Pema
Lain
sok

YES

Material On Site

Cek Saat > TOLERANSI

DITOLAK
Kedatangan
REKORD :
- CHECKLIST
YES
A
PROJECT QUALITY PLAN
Flowchart IN PROCESS Inspection
MULAI

Persiapan Lokasi
/Lahan Kerja

Request NO
Persetujuan PERBAIKI
Ijin Kerja

YES

Proses Pelaksanaan
Pekerjaan

Cek Saat TIDAK SESUAI

PERBAIKI
Pelaksanaan
REKORD :
YES - CHECKLIST

FINISH
PROJECT QUALITY PLAN

Flowchart FINAL Inspection

MULAI

Pekerjaan Selesai

Check Hasil NO PERBAIKI /

Pekerjaan Jadi BONGKAR

YES

BACK UP
QUALITY

FINISH
REKORD :
- CHECKLIST
PROSEDUR PELAKSANAAN K3

PROSEDUR PELAKSANAAN K3
PENGGUNAAN TC TERHADAP K3L

PERLENGKAPAN APD K3L

YANG DIPERLUKAN

Pengawas Peralatan

Tidak

MEMBUAT LAPORAN MEMBUAT PROGRAM PROSES PENGAWASAN ADA

RENCANA PENGGUNAAN TC RENCANA PENGGUNAAN PELAKSANAAN K3 TC DI PELANGGARAN
TC PROYEK
Supervisi Pengawas Peralatan Pengawas K3
Kepala Pelaksana Ya
Pelaksana

DIBERI TEGURAN
ATAU SANGSI
